带链轮端结构的圆锥滚子传动构件

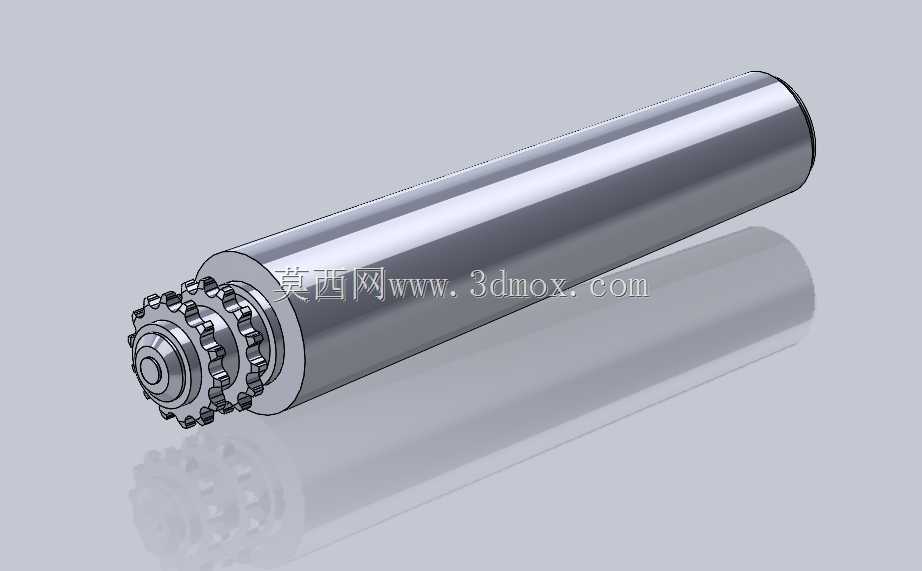

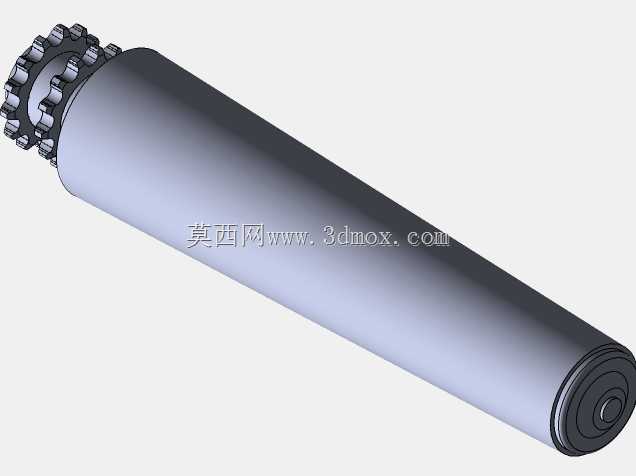

　　这类带链轮驱动端的圆锥滚子构件，最常出现在动力滚筒输送线的从动端单元里，和普通光面滚筒不同，端部集成的多排链轮不需要额外加装联轴器或者传动链轮，能直接和输送线的双排链条啮合，省去了轴端额外加工键槽、装配链轮的工序，在轻工包装、电子元器件组装、食品分拣这类轻载连续输送场景里用得极多。从结构设计逻辑来看，滚子主体采用锥度微调的外圆面，不是完全等径的圆柱结构，主要是为了适配锥形转弯输送段的线速度差——转弯段内外侧轨迹长度不一致，锥面滚子能让接触的输送面在不同半径位置形成匹配的线速度差，避免输送的包装盒、PCB载板这类工件在转弯时出现剐蹭、偏移甚至卡滞。端部的链轮采用多齿小模数设计，齿形经过修缘处理，和标准08B链条啮合时不会出现跳齿、

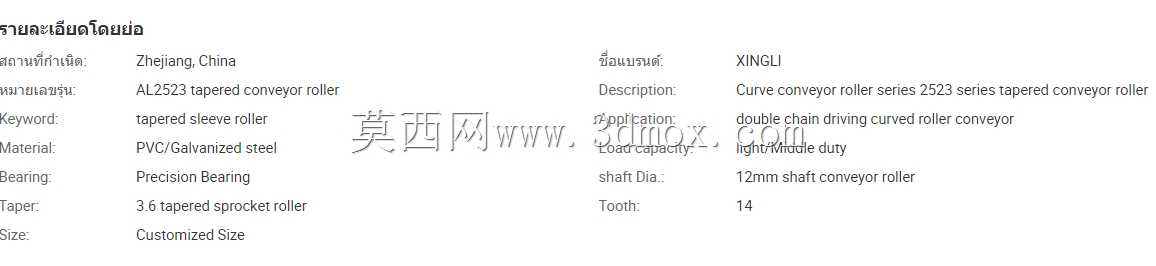

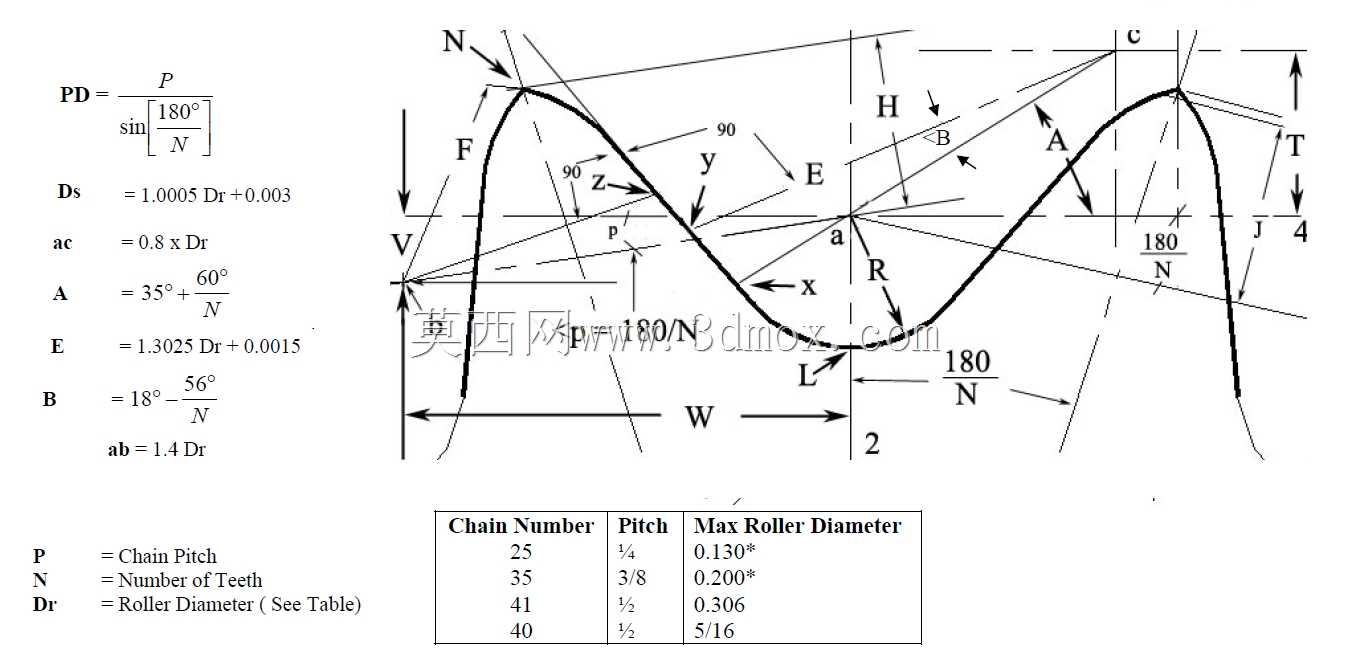

　　卡滞的问题，链轮和滚子主体的连接采用过盈配合加骑缝销定位，不需要额外的紧固件，能避免长期回转过程中紧固件松动脱落的风险。安装边界上，这类滚子的两端轴颈尺寸统一适配常规输送线的安装孔位，轴端预留的卡簧槽能直接用轴用挡圈固定在输送线的侧梁支架上，不需要定制特殊的安装座，替换维护的时候只需要拆下两端挡圈就能直接抽出滚子，不需要拆解整条输送线的张紧机构，现场维护的效率比分体式链轮滚筒高不少。设计建模的时候，滚子主体的外圆锥度需要匹配输送线的转弯半径，通常转弯半径越小，锥度取值越大，建模时要先根据输送线的转弯轨迹计算出内外侧的线速度比值，再反推锥面的斜度，避免锥度不匹配导致工件跑偏。端部链轮的齿形参数要严格对应所选链条的节距、滚子直径，

　　建模时要注意齿根圆和轴颈的过渡圆角，避免应力集中导致长期交变载荷下轴端断裂。滚子内部的轴承安装位要预留合理的配合公差，通常采用基孔制过渡配合，既保证轴承内圈和轴颈无相对滑动，又能避免压装时轴承内圈变形导致回转卡滞。实际使用中，这类滚子的承载能力主要由轴颈直径和内部轴承的额定载荷决定，轻载场景下通常用45号钢做表面淬火处理就能满足耐磨要求，有腐蚀环境的场景会换成304不锈钢材质，表面做抛光处理避免积尘积垢。和普通的圆柱滚子相比，这种带集成链轮的锥面滚子不需要额外的传动附件，整体结构更紧凑，在窄幅输送线、空间受限的转弯段布局里优势非常明显，不会因为额外加装链轮导致安装空间不足。建模过程中要注意链轮和滚子主体的同轴度公差，

　　通常同轴度要控制在0.02mm以内，否则回转时会出现链条跳动、噪音过大的问题，滚子外圆的圆柱度（锥面的轮廓度）也要控制在合理范围，避免和输送皮带或者输送面接触时出现局部磨损过快的情况。另外，端部的链轮侧要预留一定的间隙，避免和侧梁支架发生摩擦，间隙通常控制在1-2mm，既不会因为间隙过大导致链条脱啮，也不会因为间隙过小出现运转剐蹭。
