间歇传动用日内瓦机构结构设计

　　日内瓦机构也就是常说的槽轮机构，是间歇传动场景里应用极广的经典构件，很多需要周期性转位、分度的设备里都能见到它的身影，和棘轮机构、不完全齿轮机构比起来，它的传动冲击更小，运动平稳性更好，在中低速的间歇送料、工位转位工况下适配性极强。做这个结构的三维设计时，首先要锚定实际工况的间歇动停比需求，也就是主动拨盘每转一圈，从动槽轮完成几次步进动作、每次步进的转角是多少，这直接决定了槽轮的径向槽数量——常见的4槽结构对应每次90度的转位，6槽对应60度，8槽对应45度，槽数越多，动停比里的运动时间占比越高，传动过程的角加速度变化越平缓，冲击载荷也就越小，但对应的槽轮整体直径会变大，安装占用的空间也会同步提升，设计时需要在工位数量需求和安装空间边界之间做平衡。

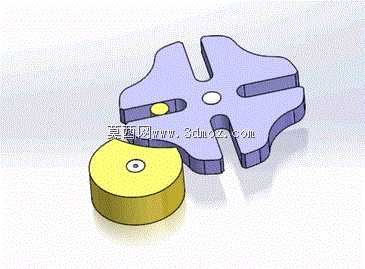

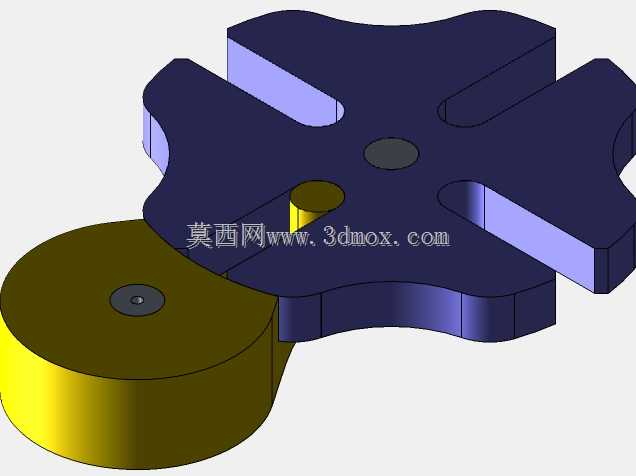

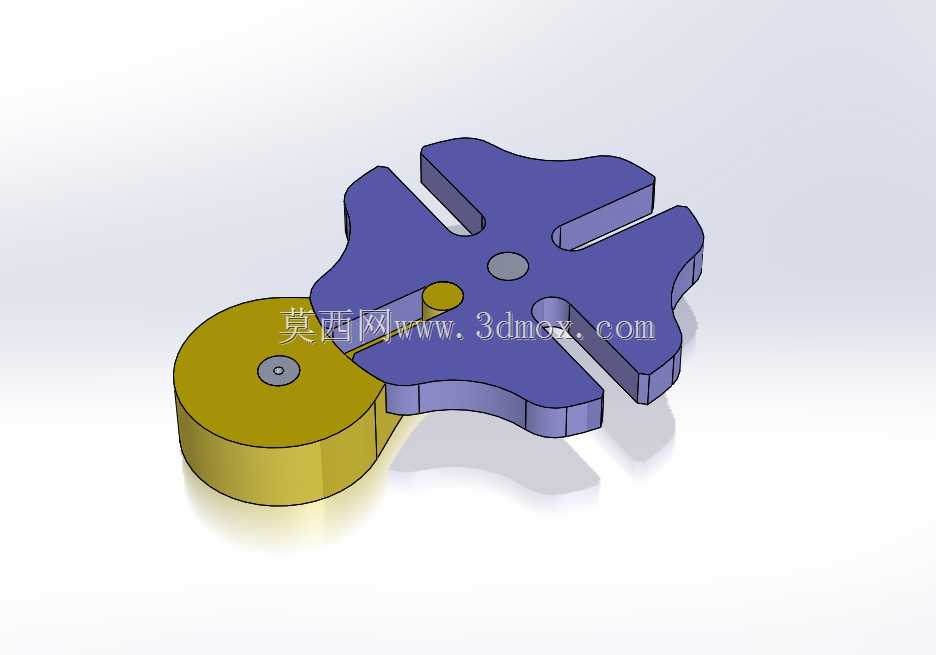

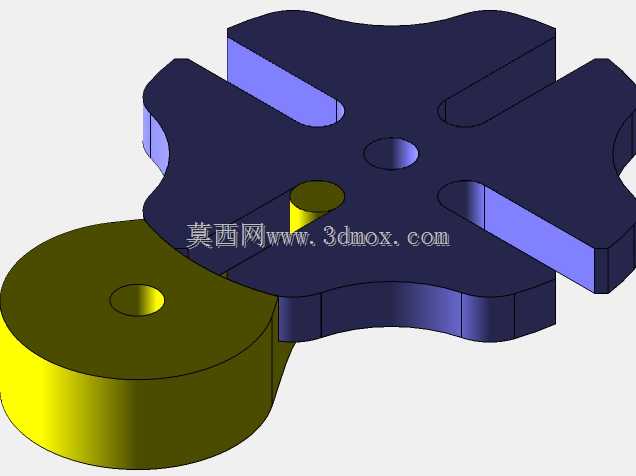

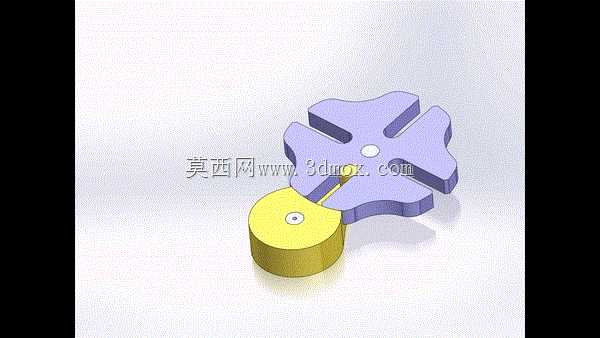

　　这个模型里的主动构件是带圆柱销的拨盘，拨盘的基体是圆柱形回转结构，圆柱销的伸出长度要完全覆盖槽轮的槽深，保证拨销进入和退出径向槽的时候没有卡滞，同时拨盘上带的锁止弧要和槽轮的凹弧面完全贴合，当拨销脱离槽轮的径向槽时，锁止弧刚好卡住槽轮的外周，让槽轮在停歇阶段完全锁止，不会因为负载惯性出现多余的转动，这部分的配合间隙要控制在合理范围，间隙太大锁止时会有窜动，间隙太小则会出现转动卡涩，加剧工作面的磨损。从动槽轮的径向槽是直槽结构，槽的宽度要和拨销的直径做基孔制间隙配合，槽的两侧面是主要的传力面，建模时要注意槽口和槽底的圆角处理，避免应力集中，尤其是槽底位置，如果没有过渡圆角，长期承受拨销的冲击载荷很容易出现裂纹，影响构件的使用寿命。

　　从安装边界来看，这类机构的中心距是核心安装参数，也就是拨盘回转中心和槽轮回转中心之间的距离，这个尺寸直接决定了两个构件的安装位置，中心距一旦出现偏差，要么拨销无法顺利进入径向槽，要么锁止弧无法完全贴合，导致机构失效。拨盘的轴向厚度要和槽轮的厚度保持匹配，保证拨销的受力面和槽的工作面完全接触，避免出现偏载，两个构件的回转轴都要做同轴度约束，安装时要保证两个回转轴线平行，否则会出现传动卡滞、磨损不均的问题。

　　在实际应用场景里，这类机构最常见的是多工位自动化设备的转台驱动，比如多工位组装设备的转盘，每完成一个工位的组装作业，槽轮就带动转盘转动一个工位角度，停歇阶段刚好完成该工位的加工、组装或者检测动作；还有包装机械里的送膜、送盒机构，印刷设备的间歇进纸机构，电影放映机的胶片抓片机构，都是利用日内瓦机构的间歇传动特性，实现连续转动输入下的周期性间歇运动输出。和凸轮式间歇机构比起来，日内瓦机构的结构更简单，加工难度更低，装配维护更方便，不需要复杂的凸轮轮廓加工，普通的铣削、线切割工艺就能完成零件加工，成本优势非常明显，适合中低速、中等负载的间歇传动工况，不适合高速重载的场景，因为槽轮在启动和停止的瞬间还是存在一定的角加速度突变，转速太高的话冲击载荷会急剧上升，导致零件磨损加快、噪音变大。

　　设计建模的时候，要先根据工况确定槽数、中心距、拨销直径这些核心参数，先绘制两个构件的中心距连线，确定拨盘和槽轮的回转中心位置，再根据槽数计算槽轮的分度圆半径，也就是回转中心到槽口的距离，拨盘上拨销的中心回转半径要和槽轮的分度圆半径匹配，保证拨销进入径向槽时，拨销的运动方向和槽的中心线方向相切，这时候槽轮的启动冲击最小。锁止弧的轮廓要和槽轮的外圆弧面同心，半径保持一致，锁止弧的起止角度要和拨销的进出槽位置精准对应，拨销刚进入径向槽的时候，锁止弧刚好脱离槽轮的凹面，拨销刚离开径向槽的时候，锁止弧刚好贴合到下一段凹面上，整个衔接过程不能有干涉也不能有空行程。零件的细节处理上，槽轮的各个槽口要做微小的倒角，去除加工毛刺，避免拨销进出槽的时候被毛刺卡滞，拨销和拨盘基体的连接要做加固处理，如果是负载稍大的场景，拨销可以采用装配式结构，选用耐磨的轴承钢材质，磨损后可以单独更换，不需要更换整个拨盘，降低后期维护成本。
