四轴吊耳式100mm螺栓拧紧枪结构

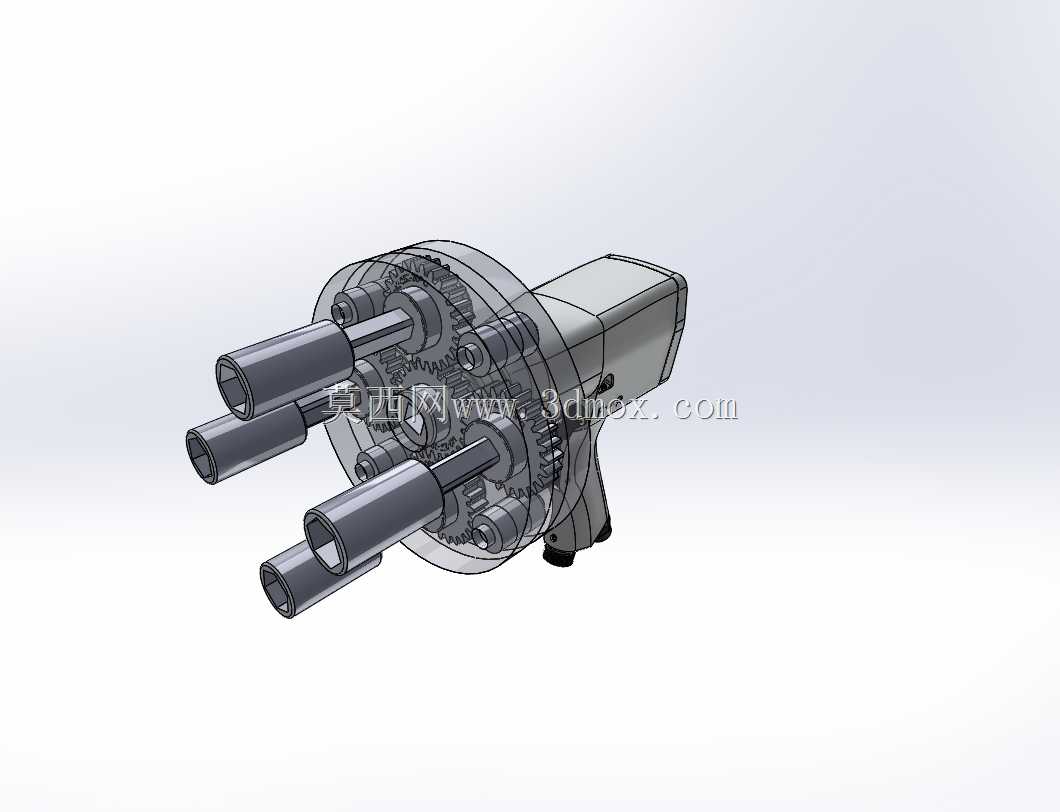

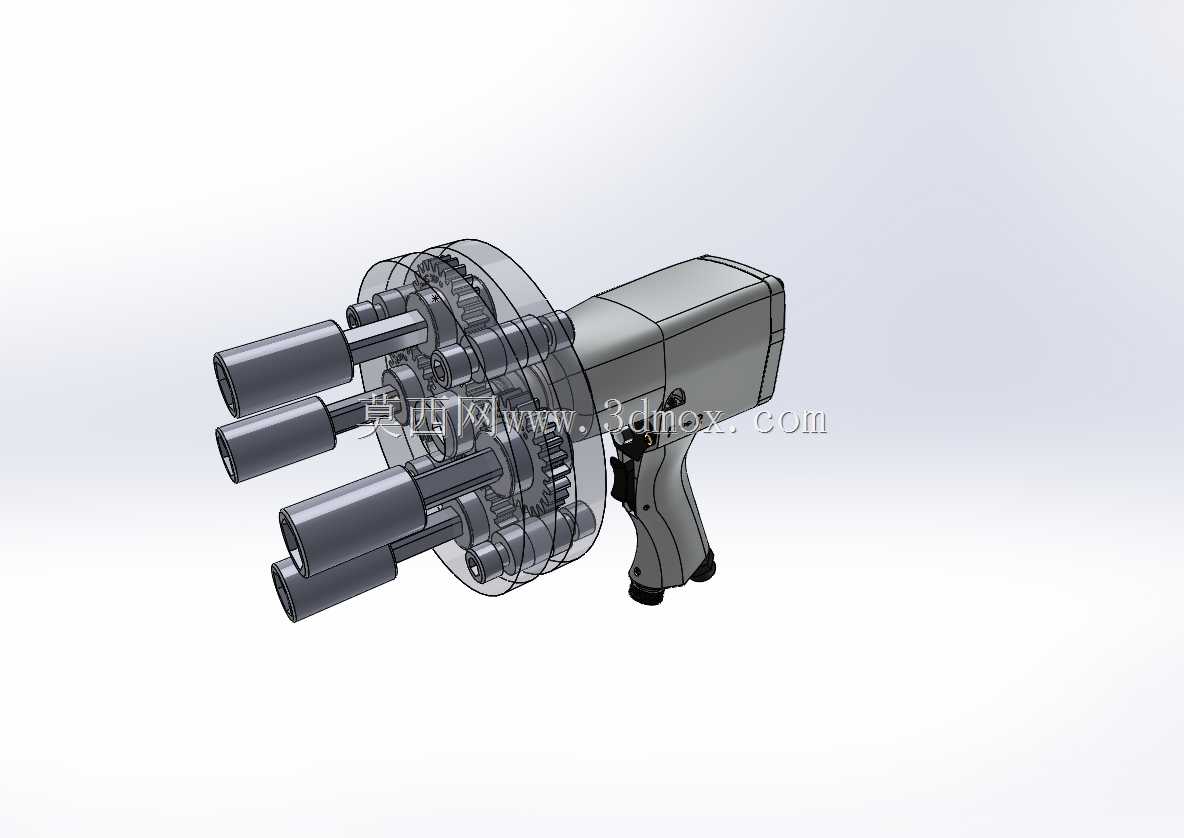

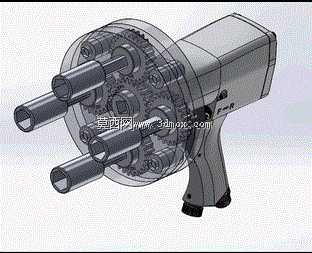

　　这款多轴拧紧作业工具的核心设计，围绕法兰端面成组螺栓同步拧紧的工况需求展开，适配螺栓分布圆直径100mm的连接场景，常见于汽车轮毂装配、管道法兰对接、减速机端盖紧固这类需要同规格螺栓同步预紧的作业环节，能有效规避单轴逐颗拧紧带来的应力分布不均问题，避免法兰密封面翘曲、连接件预紧力偏差过大导致的密封失效、连接松动等工程问题。从传动结构来看，工具内部采用行星齿轮组做动力分流，单输入轴通过中心太阳轮将扭矩均匀传递给四个周向分布的输出轴，每个输出轴端部适配标准套筒接口，可直接对接对应规格的六角套筒，四个输出轴的中心距严格匹配100mm分布圆的孔位公差，作业时可一次性套入四颗螺栓，同步完成拧紧动作，相比单轴拧紧作业，

　　能将同组螺栓的预紧力偏差控制在5%以内，大幅提升法兰连接的可靠性。手持握把部分采用人体工学倾角设计，握把与主体轴线呈15度夹角，扳机位置贴合手指自然弯曲弧度，长时间握持作业时可降低腕部负荷，握把内部预留气动或电动驱动单元的安装空间，可根据产线动力源类型适配气动马达或伺服电机模块，驱动端的连接法兰采用标准快换接口，无需额外工装即可完成动力单元的拆装维护。传动腔外部采用透明防护壳体设计，一方面可直观观察内部齿轮的啮合状态，日常点检时能快速发现齿轮磨损、润滑脂缺失等问题，另一方面壳体采用高强度工程塑料材质，重量控制在2.5kg以内，单人手持作业无明显负重感，输出轴部分采用耐磨合金钢材质，表面做渗碳淬火处理，硬度达到HRC58-62，

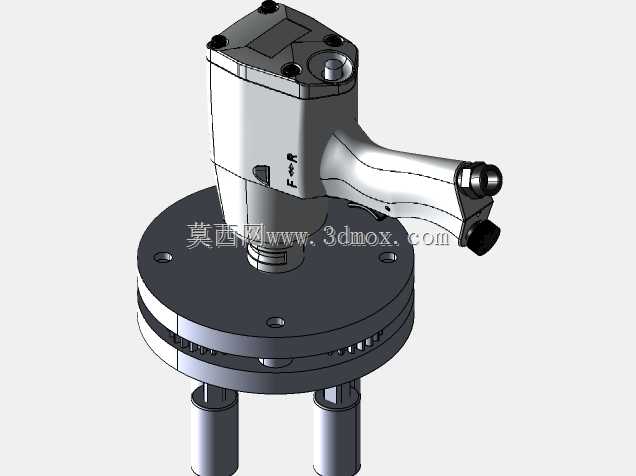

　　可承受反复冲击扭矩载荷，输出轴与行星架之间采用滚针轴承支撑，降低传动过程中的径向窜动，保证套筒与螺栓头的同轴度，减少拧花螺栓头的概率。设计阶段针对安装边界做了充分校核，四个输出轴的外轮廓最大回转直径控制在120mm以内，可适配沉孔式法兰、狭窄空间内的成组螺栓拧紧作业，不会与法兰周边的凸台、管路产生干涉，传动齿轮的模数选用1.5模，齿面做修形处理，降低传动过程中的噪音与啮合冲击，额定输出扭矩单轴可达80N·m，可覆盖M8-M12规格螺栓的拧紧扭矩需求，适配绝大多数通用机械装配场景的预紧力要求。工具头部的吊耳结构可配套平衡器使用，在流水线工位作业时，可通过吊耳将工具悬挂在平衡器上，抵消工具自身重量，操作人员仅需施加定位与触发的作用力，

　　进一步降低长时间作业的劳动强度，吊耳的安装位置经过重心校核，悬挂状态下工具的输出轴保持垂直向下状态，对准螺栓孔位时无需额外调整姿态。内部润滑采用终身润滑脂封装设计，日常使用无需定期加注润滑脂，维护周期可达2000作业小时，齿轮啮合间隙控制在0.02-0.05mm之间，既保证传动效率，又避免间隙过大导致的扭矩输出滞后问题，每个输出轴内部集成扭矩过载保护结构，当单轴扭矩超过设定阈值时会自动打滑，避免因螺栓卡死导致的齿轮崩齿、输出轴断裂等故障。
