椿本刚性链直线推拉驱动执行机构

　　在自动化产线的短行程重载推拉工位、立式仓储的托盘举升单元、舞台机械的升降执行端，这类不需要长距离输送、却对推拉力输出稳定性、行程同步性有严苛要求的场景里，常规的气缸、液压缸受限于介质泄漏风险、行程精度不足、多缸同步调试难度大的痛点，很难满足洁净车间、低噪音作业区的使用需求，而这款椿本Zipchain拉链链结构的刚性执行单元，正是针对这类工况开发的集成式直线驱动部件。

　　从结构设计逻辑来看，该执行单元打破了传统滚子链只能做柔性拖拽、无法承受轴向推压载荷的固有局限，通过特殊的链节互锁结构设计，当链条从箱体内部输出时，相邻链节会通过咬合定位结构形成刚性的直线传力柱，可直接承受轴向的推、拉双向载荷，不需要额外配套导向滑轨来承担径向负载，大幅压缩了整套驱动机构的安装空间。链节在回程时会解除互锁状态，像常规链条一样柔性弯折收纳在箱体两侧的储链腔内，相比传统的丝杠、气缸推杆类结构，不需要预留和工作行程等长的推杆收纳空间，整体安装长度仅为传统推杆机构的二分之一左右，尤其适合安装空间局促、对设备占地尺寸有严格限制的工位。

　　从功能特性上看，该执行单元的动力输入端为单轴输入结构，可直接配套伺服电机、减速电机进行驱动，通过链轮的正反转即可实现推杆的伸出与回缩动作，传动效率可达九成以上，相比液压驱动系统没有管路铺设、介质泄漏维护的成本，相比气动系统不存在压力波动导致的行程精度偏差问题，可实现毫米级的行程定位精度，多单元同步使用时仅需通过传动轴将输入轴串联，即可实现完全机械同步的升降动作，不需要额外配置复杂的多轴同步控制系统，大幅降低了设备的调试与维护成本。链节表面采用了特殊的耐磨涂层处理，互锁咬合面经过高精度磨削加工，在长期往复运行过程中磨损量极低，可实现数万小时的免维护运行，运行噪音控制在60分贝以内，完全满足洁净车间、办公配套设备、商业展示设备的低噪音使用要求。

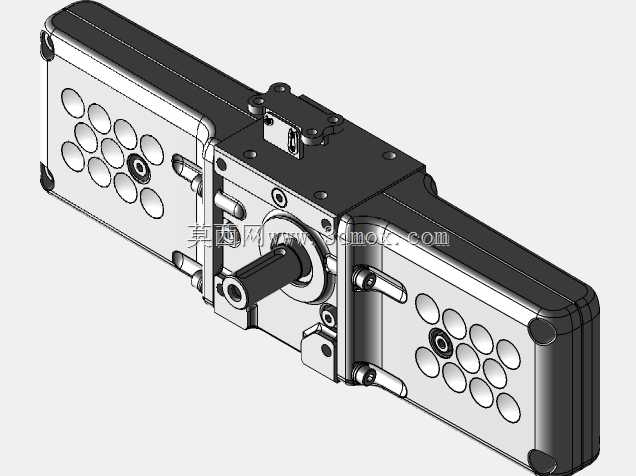

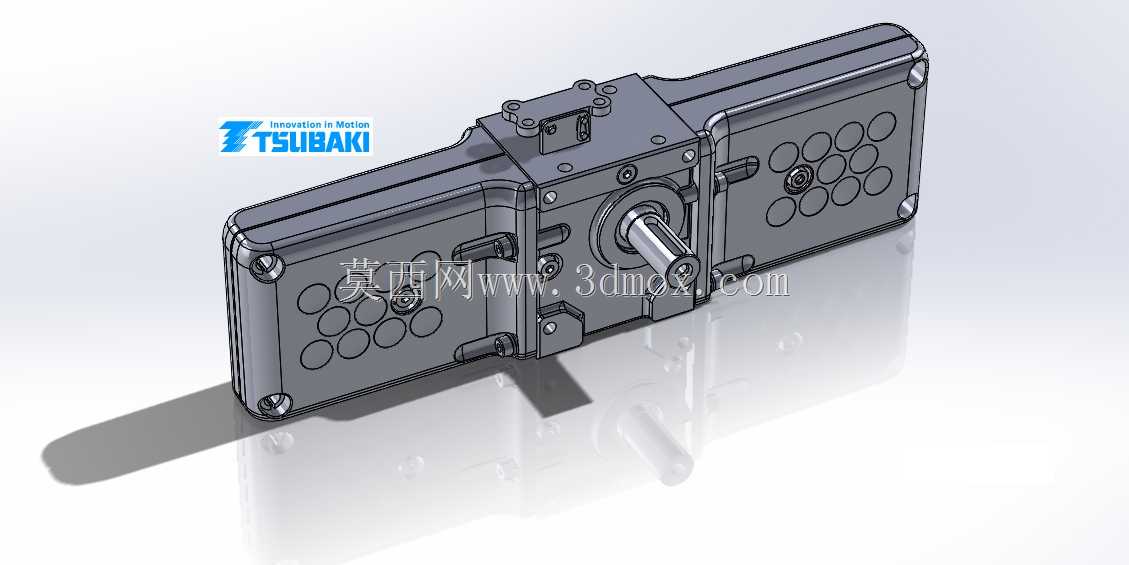

　　从安装边界与尺寸适配角度来看，该执行单元的箱体采用一体化压铸铝合金结构，安装面预留了标准的螺纹安装孔位，可直接通过螺栓固定在设备机架上，不需要额外加工复杂的安装转接板。输出端的推板预留了通用的工件安装接口，可直接连接负载托盘、工装夹具等被驱动部件。选型过程中需要注意，安装时需保证输入轴的同轴度偏差在允许范围内，避免链轮偏载导致链节咬合异常；储链腔的周边需要预留不小于五十毫米的检修空间，方便长期运行后对链节进行清洁与润滑保养；负载安装时需保证载荷方向与推杆轴线的平行度偏差不超过千分之三，避免产生额外的径向弯矩导致链节受力不均，影响使用寿命。

　　在实际工况适配中，该类刚性链执行单元可覆盖几百公斤到数吨级的推拉力需求，单段行程可覆盖几百毫米到数米的区间，相比传统的剪叉升降结构，不存在剪叉臂的间隙晃动问题，升降过程的直线度更好，运行速度可通过驱动电机灵活调节，可实现缓起缓停的平稳动作，避免对被输送的精密工件造成冲击。在新能源产线的电池包举升工位、医药行业的洁净物料输送工位、商业展示的动态展台升降结构中，这类集成式的刚性链驱动单元已经逐步替代传统的气缸、液压缸驱动方案，成为短行程重载直线驱动的优选结构。
