分形轨迹复现齿轮传动机构设计

项目分类:齿轮 发布时间:2022-06-09 ID:645273
  • 分形轨迹复现齿轮传动机构设计
  • 分形轨迹复现齿轮传动机构设计

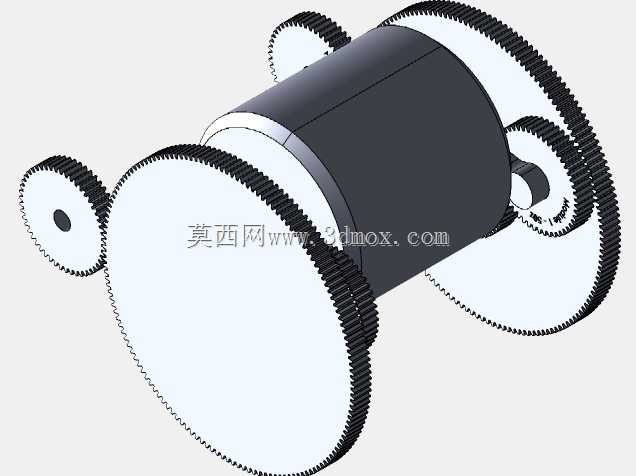

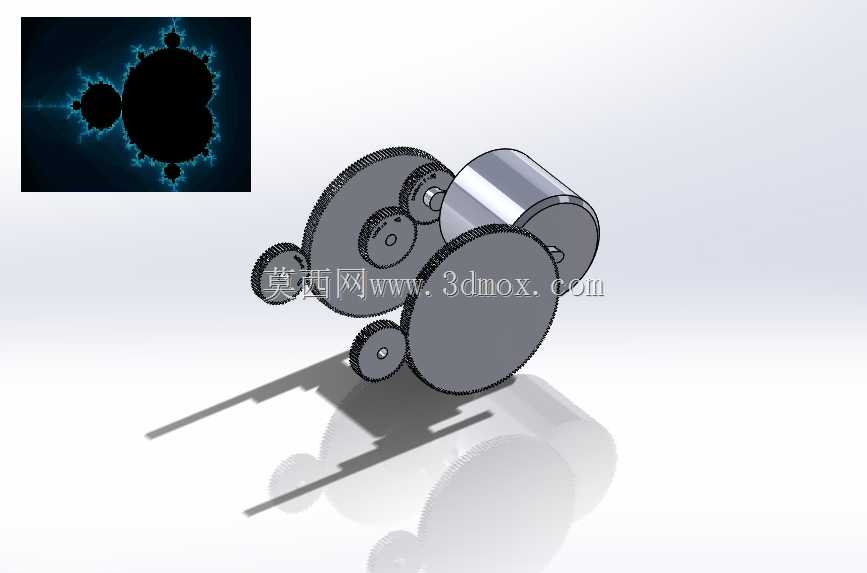

  这套齿轮传动机构的核心设计目标,是通过纯机械啮合的方式复现曼德博集合的特定运动轨迹,跳出了常规定传动比齿轮系统仅做转速扭矩转换的设计逻辑,属于特殊运动轨迹生成类的机械结构。从实际应用场景来看,这类机构可用于特种文创装置的运动驱动、科普展项的动态演示单元,也可作为非标自动化设备中实现特殊非线性往复运动的执行端核心结构,替代部分需要复杂电控编程才能实现的轨迹输出,在无电控介入的纯机械场景下具备独特的应用价值。

  从功能特性上看,整套机构通过多组不同模数、不同齿数圆柱齿轮的级联啮合,将输入端的匀速旋转运动,经过多组齿轮副的传动比叠加、偏心安装位的轨迹耦合,最终在输出端生成符合曼德博分形特征的非线性运动轨迹。所有齿轮均采用标准渐开线齿形设计,啮合重合度满足平稳传动要求,运转过程中无卡滞、无冲击,可长时间连续运行输出预设轨迹。机构的输入端预留了标准轴连接位,可适配常规微型电机的输出轴,无需额外定制连接法兰即可完成动力接入,输出端可根据实际搭载需求安装轨迹执行件,比如绘图笔端、展示摆件固定位等。

  设计思路层面,整套结构没有采用复杂的非圆齿轮设计,而是通过多组标准圆柱齿轮的偏心布置、传动比匹配来实现轨迹拟合,大幅降低了零件加工难度,所有齿轮零件均可通过常规滚齿、插齿工艺完成加工,无需特殊定制加工刀具。设计过程中优先校核了每一组齿轮副的侧隙、中心距偏差,确保多组齿轮级联后累计传动误差控制在轨迹允许的偏差范围内,避免因传动间隙过大导致最终输出轨迹出现失真。同时对机构的整体动平衡做了优化,大尺寸齿轮的安装位做了偏心配重匹配,高速运转时不会出现明显的振动偏移,可适配不同转速的动力输入场景。

  从外形尺寸与安装边界来看,整套机构的最大外轮廓由直径最大的主齿轮决定,整体安装底座采用平面式设计,所有齿轮轴的安装孔位均在同一基准平面上加工,安装时只需保证底座平面的平面度公差符合要求,即可完成所有齿轮的啮合装配,无需反复调整轴位间距。机构的整体厚度由齿轮的齿宽与滚筒构件的轴向长度决定,侧向预留的安装固定孔位采用标准通孔设计,可直接通过螺栓固定在设备安装面板上,轴向没有突出的多余结构,不会和周边安装构件产生运动干涉。输入端的轴伸长度控制在标准适配范围内,和微型电机对接时无需额外加装轴套,输出端的运动范围经过边界校核,所有运动构件的运行轨迹均在底座轮廓范围内,不会出现超出行程的碰撞问题。

  在实际装配调试环节,只需按照齿轮啮合顺序依次装入各轴位,手动盘车确认所有齿轮副啮合顺畅无卡滞,即可接入动力进行试运转,调试过程中无需做复杂的轨迹校准,因为所有轨迹参数均通过齿轮的齿数、安装偏心距预设完成,装配到位即可输出符合设计要求的运动轨迹。整套结构的零件通用性较强,除了特定偏心距的轴位需要对应加工外,其余齿轮、轴、轴承等零件均采用标准件规格,后期维护更换成本较低,适合小批量制作应用。
