销式齿轮传动执行机构结构设计

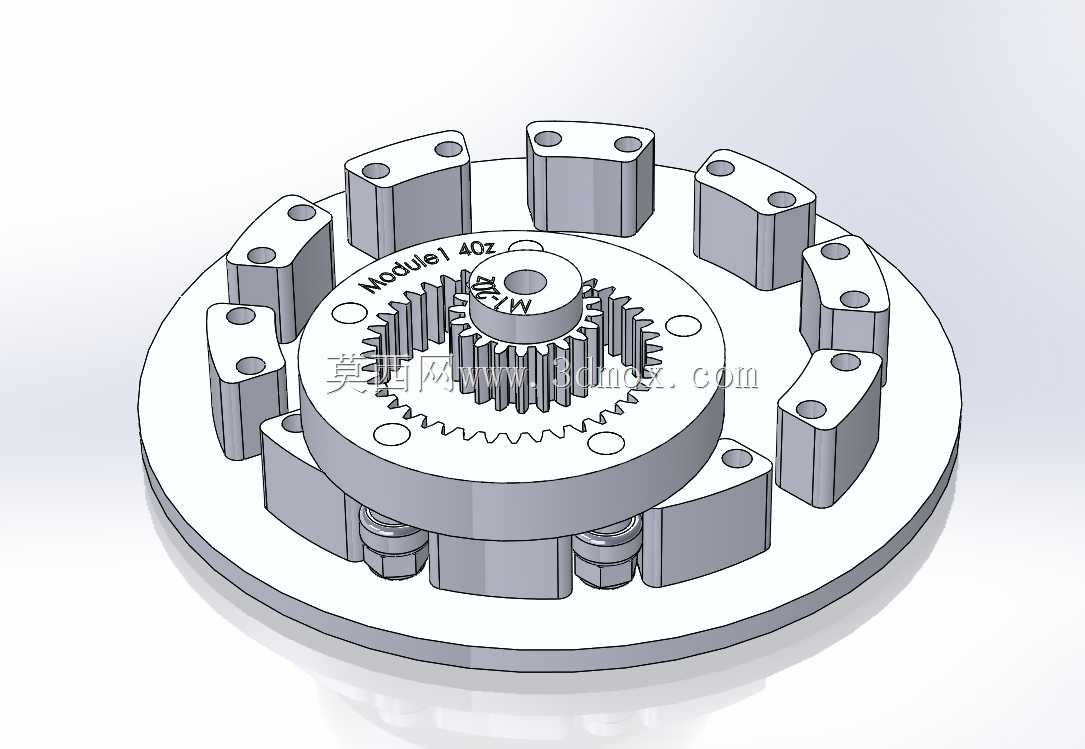

　　在自动化执行机构的传动链路设计中，销式齿轮的结构方案常被用于小空间内的大传动比动力传递场景，这类结构区别于常规渐开线圆柱齿轮的啮合形式，通过销柱与齿廓的配合实现动力输入输出的转换，在通讯设备调谐机构、小型精密执行器、工位切换驱动单元中都有广泛应用。从结构组成来看，这套销式齿轮执行机构采用内齿圈与小齿轮配合的行星排布形式，内齿圈的齿槽位置均匀布置圆柱销作为啮合接触件，替代了传统内齿圈的一体式铣削齿形，这种设计一方面降低了小模数内齿圈的加工难度，销柱可采用标准轴承钢圆柱销单独加工后压装固定，齿面磨损后仅需更换对应销柱即可完成维护，无需整体更换齿圈部件；另一方面销柱与小齿轮齿面的接触为线接触形式，相比一体式齿廓的滑动摩擦，

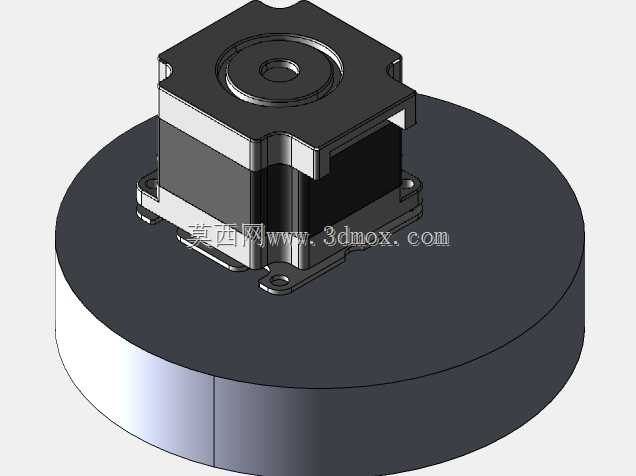

　　配合适当润滑可有效降低啮合过程中的磨损速率，提升长时间运行的传动精度保持性。设计过程中首先需要明确安装边界的尺寸约束，整套机构的外轮廓为圆形法兰式结构，外圈均匀分布的安装凸台带有沉头固定孔，可直接通过螺栓固定在设备的安装基面，固定孔的位置度公差需控制在0.02mm以内，避免安装后内齿圈与中心小齿轮出现同轴度偏差，导致啮合卡滞或单侧齿面过度磨损。中心小齿轮的输入轴孔采用键槽配合形式，可直接连接驱动电机的输出轴或上游传动链路的输出端，轴孔的配合公差选取H7/k6的过渡配合，保证动力传递过程中无空回间隙，同时便于拆装维护。传动比的匹配是这类结构设计的核心要点，内齿圈的销柱数量与中心小齿轮的齿数差值决定了单级传动比的大小，

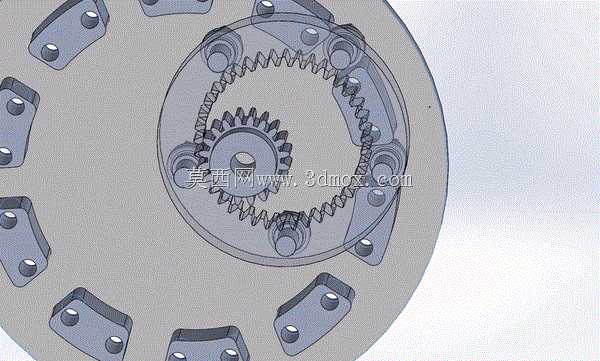

　　这套结构的传动比设置适配小型执行机构的低速大扭矩输出需求，输入轴高速转动时，通过销齿啮合带动内齿圈或输出端转动，可实现将电机的高转速低扭矩输出转换为执行端需要的低转速大扭矩动作，在通讯设备的频段切换调谐机构中，这类结构可精准带动调谐部件转动到指定角度，重复定位精度可控制在0.1度以内，满足信号调谐的精度要求。结构的受力层面，每个参与啮合的销柱同时承受径向挤压力与周向剪切力，设计时销柱的直径选取需根据额定输出扭矩核算，压装内齿圈基体的销孔深度需大于销柱直径的1.5倍，避免大负载下销柱出现松动或剪切断裂；小齿轮的齿廓采用修形设计，齿顶与齿根位置做适当的圆角过渡，避免与销柱啮合时出现应力集中，同时降低啮合过程中的冲击噪音，

　　在小型桌面自动化设备的工位切换场景中，这类低噪音传动结构可有效改善设备的运行体验。安装调试环节需要注意齿侧间隙的控制，销柱压装完成后需逐个检测销柱的位置度，保证所有销柱的中心位于同一分度圆上，与中心小齿轮啮合时的齿侧间隙控制在0.01-0.03mm之间，间隙过大会导致传动正反转时出现空回误差，影响执行机构的动作精度，间隙过小则会导致啮合阻力过大，增加驱动电机的负载，甚至出现卡滞无法转动的情况。外圈的法兰安装面设计有定位止口，与设备安装基面的止口配合可快速完成同轴度定位，减少现场安装的调试时间，固定孔采用沉头设计，螺栓安装后头部不高出法兰端面，避免与周边其他部件出现运动干涉。这类销式齿轮结构相比常规行星齿轮结构，零件数量更少，加工装配难度更低，在小负载精密传动场景下的成本优势明显，同时销柱作为易损件的更换成本远低于整体式内齿圈，适合批量应用在量产的小型自动化设备、通讯调谐机构、精密致动器产品中，设计时还需考虑润滑结构的预留，在内齿圈侧面可预留注油孔，定期注入润滑脂可有效降低销柱与齿面的磨损，延长整套机构的使用寿命。
