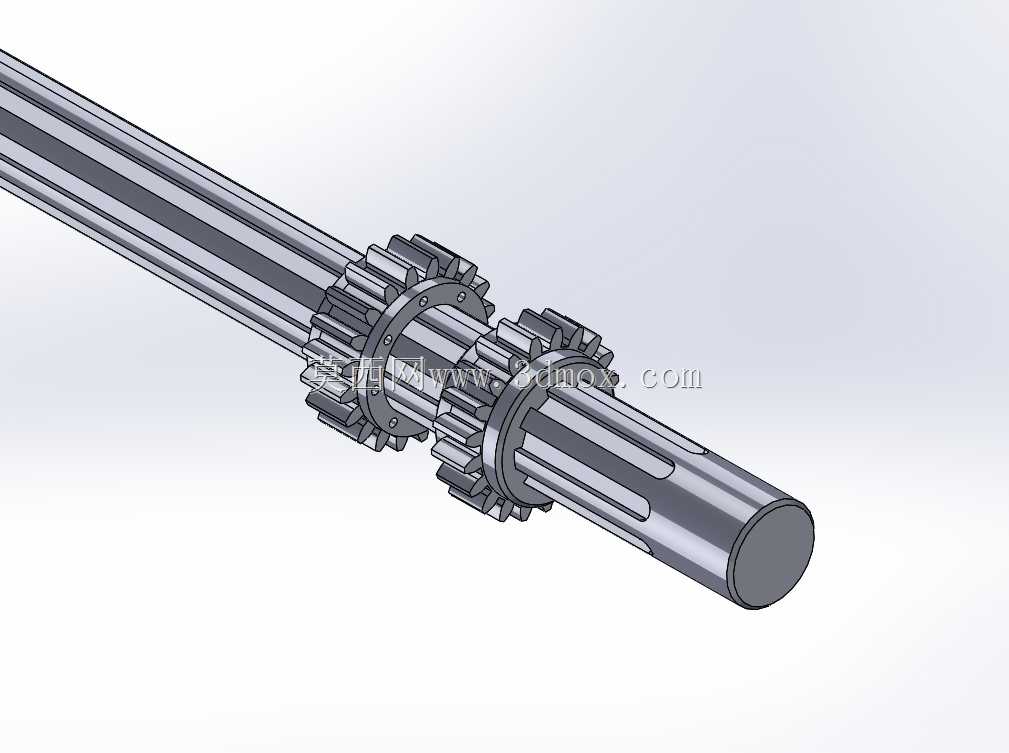

带双联齿轮的定制花键传动轴结构

　　这类带集成齿轮的花键轴，在中小功率传动链里的应用场景非常广泛，常见于通讯设备的调谐机构、小型精密机床的进给单元、办公自动化设备的动力传输段，还有部分小型电动工具的减速输出端，核心作用是在传递旋转扭矩的同时，允许轴上配套的滑移齿轮做轴向的位置调整，实现不同传动比的切换，兼顾周向固定的扭矩传递和轴向滑动的导向需求。从结构功能上看，轴身采用的是矩形花键结构，相比单键连接，花键的多齿均匀承载特性让它能承受更大的交变扭矩，齿侧的配合间隙经过设计控制，既能保证滑移齿轮移动时的顺畅度，又能避免传动过程中出现过大的回程间隙，减少传动冲击和噪音。轴上集成的两个齿轮参数为模数2、齿数20，属于标准渐开线圆柱直齿轮，齿部的精度等级按通用传动级设计，

　　能满足常规转速下的平稳啮合要求，齿轮和轴的装配位置做了轴肩定位，保证齿轮安装后不会出现轴向窜动，两个齿轮的间距是根据对应传动链的啮合中心距确定的，确保和配对齿轮啮合时的齿宽对齐，避免偏载导致的齿面异常磨损。设计这类轴的时候，首先要确定的是花键的规格，这里采用的是轴径25的定制花键，齿的数量、齿高、齿侧倒角都要配合配套的滑移齿轮内花键参数做匹配，倒角的作用除了装配导向，还能减少应力集中，避免轴在承受交变扭矩时在齿根位置出现疲劳断裂。轴的两端做了不同的结构设计，一端是光轴段用来安装支撑轴承，轴颈的尺寸和配合公差按深沟球轴承的内圈配合要求选取，保证轴承内圈和轴的过盈量在合理范围，既不会出现跑内圈的问题，

　　也不会因为过盈量太大导致轴承装配后游隙过小出现卡滞；另一端的轴端做了倒角处理，方便装配时导入轴承或者其他配套零件。安装边界方面，整根轴的轴向定位是靠两端轴承的端盖实现的，轴上预留的卡簧槽位置用来安装轴用弹性挡圈，对轴承内圈做轴向限位，齿轮安装位置的轴肩高度要低于齿轮齿根圆高度，避免装配时和齿轮端面发生干涉，花键段的长度要满足滑移齿轮的最大行程需求，保证齿轮在切换不同啮合位置时，整个齿宽都能和配对齿轮完全啮合，不会出现脱齿或者半齿啮合的情况。实际建模过程中，花键的齿形绘制要注意齿侧的平行度和齿距的累积误差控制，齿轮部分的渐开线齿形要保证齿顶高、齿根高的参数符合标准，齿根位置做了圆角过渡，减少应力集中，

　　轴的所有过渡台阶位置都做了圆角处理，避免锐角导致的应力集中问题，提升轴的疲劳强度。这类轴在实际使用中，花键齿面和齿轮齿面都需要做表面淬火处理，提升表面硬度和耐磨性，芯部保持足够的韧性，能承受冲击载荷，装配时要注意花键配合面的润滑，减少滑移时的磨损，延长零件的使用寿命。在做三维建模的时候，要特别注意花键和齿轮的同轴度要求，所有特征的基准都要统一以轴的中心轴线为基准，保证后续生成工程图时的形位公差标注有合理的基准参考，也方便后续做装配干涉检查和运动仿真，验证齿轮啮合和滑移过程中是否存在卡滞或者干涉问题。
