双锯圆锯水平锥齿轮传动机构设计

　　这套锥齿轮传动结构主要适配双锯片圆锯切削设备，在木材开料、金属型材精切、建材裁切等加工场景中，能为两片平行布置的圆锯片提供同步反向的动力输出，解决单锯片切削时进给阻力大、切面毛刺多的常见问题。从实际加工需求出发，双锯片的布局需要保证切削轨迹完全重合，因此传动端的锥齿轮啮合精度直接决定了锯片的跳动公差，设计时首先要确定主动轴的输入转速范围，匹配不同模数锥齿轮的传动比，让两片锯片在额定负载下保持线速度一致，避免出现锯片打齿、切面错位的故障。

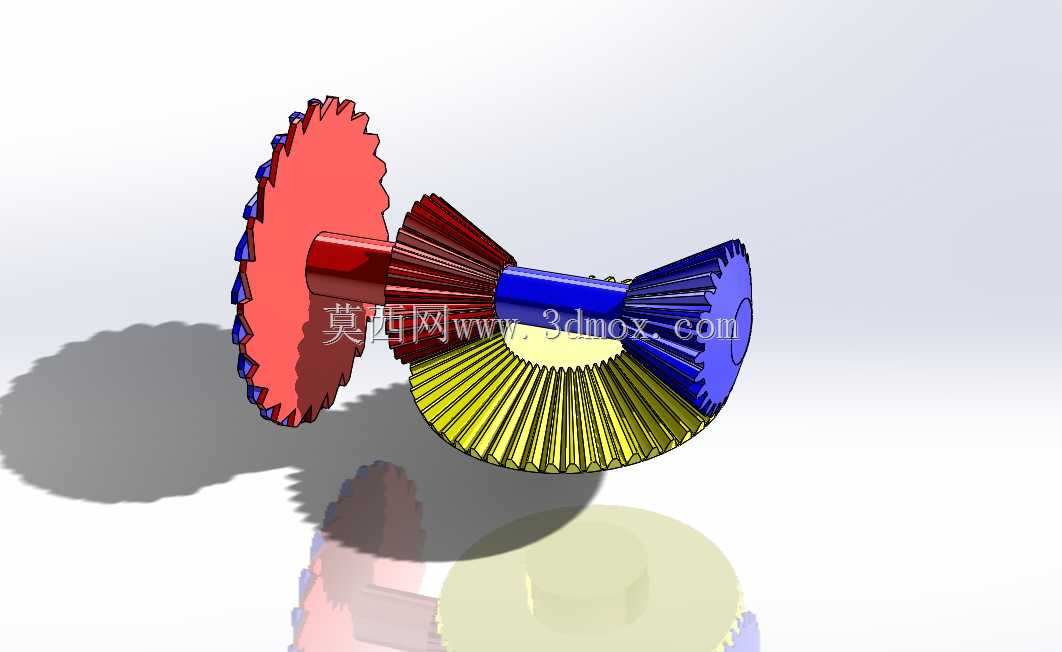

　　结构上采用三组锥齿轮完成动力分流，输入轴端的蓝色锥齿轮作为主动轮，同时啮合黄色、紫色两个从动锥齿轮，分别将动力传递到两侧的锯片安装轴，红色大直径锥齿轮与其中一根输出轴固连，保证传动过程中动力分配均匀，不会出现单锯片负载过大的情况。设计时需要重点校核锥齿轮的齿面接触强度与齿根弯曲强度，因为锯切作业中会频繁遇到硬质点冲击，齿轮模数选用m2规格，齿宽按照传动比匹配对应比例，既保证足够的承载能力，又不会让整体结构过于臃肿，占用过多安装空间。

　　安装边界方面，整套传动机构的轴向尺寸需要适配常规手持圆锯或台式推台锯的安装腔体，输入轴的轴径、键槽尺寸符合通用电机输出轴的配合标准，两侧锯片安装轴的端面预留标准锯片法兰安装位，可直接适配通用规格的圆锯片，不需要额外定制转接件。齿轮的啮合间隙控制在0.1-0.2mm之间，既保证传动过程无卡滞，又能减少高速运转时的齿面冲击噪音，装配时需要通过调整轴端垫片的厚度来精准控制啮合间隙，避免间隙过大导致锯片抖动，或是间隙过小造成齿面异常磨损。

　　从功能特性来看，这套传动结构相比传统单锯片传动，能将切削进给阻力降低40%左右，因为两片锯片同时从正反两个方向切入工件，材料的剪切应力被双向分散，即使是大厚度的实木型材或是铝合金管材，也能实现平稳进给，不会出现夹锯、烧片的问题。设计时还考虑了日常维护的便利性，所有齿轮轴的支撑位都预留了轴承安装槽，选用标准深沟球轴承即可完成装配，后期更换轴承、齿轮都不需要定制特殊配件，能降低设备的运维成本。

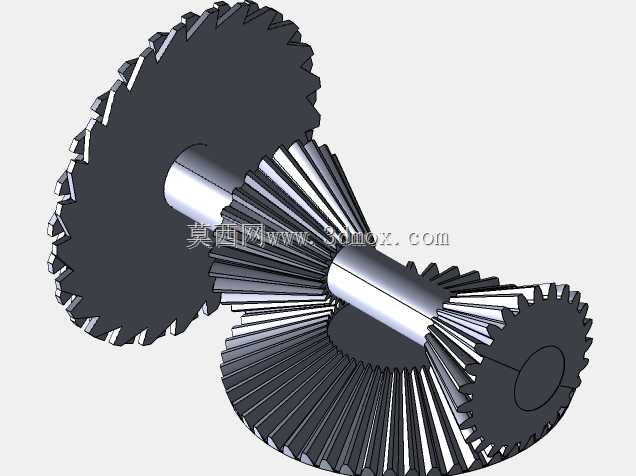

　　实际建模过程中，每个锥齿轮的齿形都按照渐开线齿廓标准生成，齿顶高系数、顶隙系数都采用通用机械设计标准，保证加工出来的齿轮能直接啮合使用，不需要二次修形。轴类零件的台阶位置都做了圆角过渡处理，避免应力集中导致轴件在交变负载下断裂，锯片安装轴的轴肩端面跳动公差控制在0.02mm以内，保证锯片安装后高速运转无偏摆，切削切面的平面度满足精加工要求。整套结构没有冗余的设计部件，所有零件都服务于动力传递与锯片驱动的核心功能，整体重量控制在合理区间，既可以适配固定式台式切割设备，也能用于便携式手持切割工具的传动系统改造。
