带皮带输送结构的水平平面振动装置

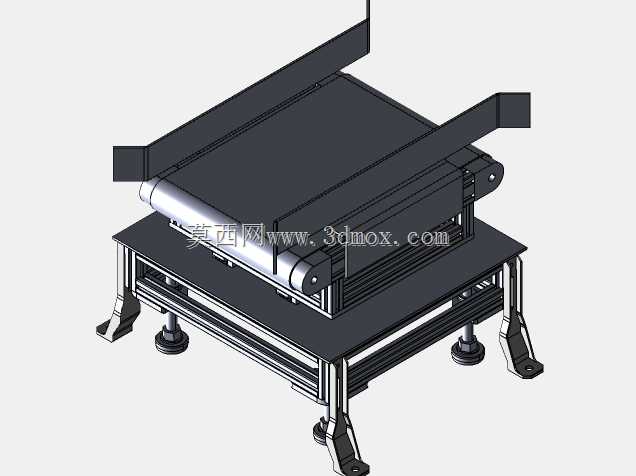

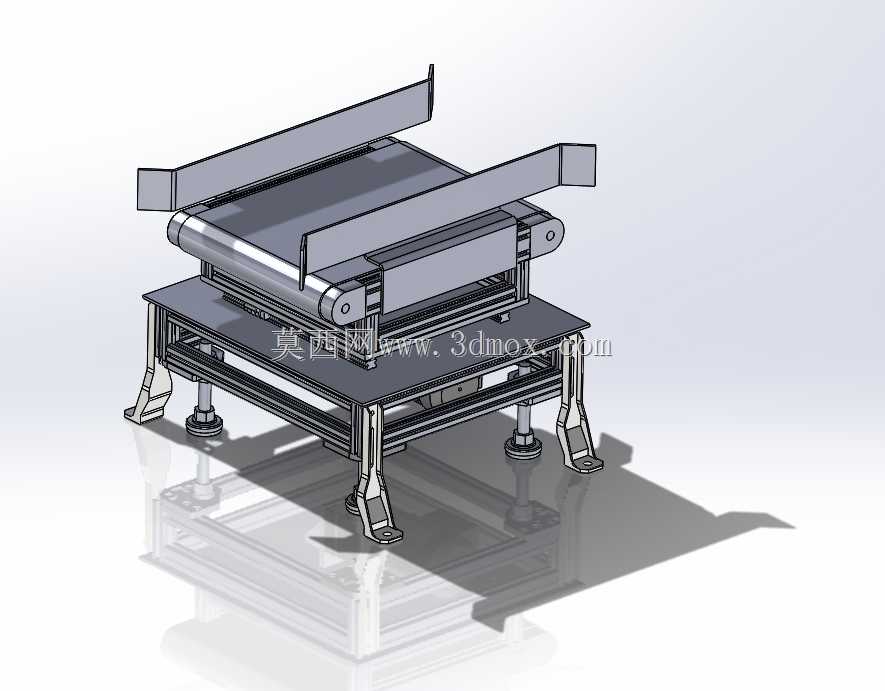

　　这套水平平面振动装置，核心是将水平方向的可控振动与短距离皮带输送结构结合，主要面向需要在输送过程中完成物料规整、排布、轻度振实的生产场景，常见于电子元器件分拣包装线、小五金件整列供料工位、食品加工线的物料均布环节，也可配套在小型检测设备前端，让零散来料在进入检测位前保持均匀平铺的状态，避免堆叠遮挡检测视野。从结构设计逻辑来看，装置分为上下两个核心功能段，上层是标准的平皮带输送单元，采用两端辊筒张紧的结构，两侧设置了可调高度的导向挡边，可根据输送物料的外形宽度调整挡边间距，防止物料在振动过程中从皮带侧边滑落；下层是水平振动发生与支撑单元，四个支撑脚采用带橡胶减震垫的可调脚杯结构，既可以通过旋转脚杯调整整个装置的水平度，

　　抵消安装地面的不平整误差，橡胶垫还能吸收振动传递到安装机架的能量，避免振动传导影响周边其他精密设备的运行。振动单元的激振方向严格控制在水平面内，不会产生垂直方向的跳动，这一设计是为了保证上层皮带上的物料不会因为垂直振动出现抛洒、跳位的问题，仅通过水平方向的往复微幅振动，让物料在随皮带向前输送的过程中逐步散开、排布均匀，对于需要按固定间距排列的小零件，还可以通过调整振动频率与皮带输送速度的匹配关系，让零件逐步形成均匀的间隔，省去后续专门的整列机构。在安装边界设计上，整个装置的底部支撑脚的安装孔位采用长圆孔设计，允许在安装时进行前后左右±15mm的位置微调，降低对接上下游设备时的安装精度要求；

　　上层皮带的输送面高度可以通过支撑立柱上的锁紧螺母进行小范围调整，调整区间在50mm以内，能够适配不同高度的进出料接口。设计过程中特意将振动驱动组件布置在下层框架的中心位置，保证整个振动台面的振幅均匀，不会出现靠近驱动端振幅大、远端振幅小的偏载问题，框架主体采用型钢焊接后去应力处理，避免长期振动产生结构变形，皮带驱动辊与振动框架之间采用柔性连接，避免振动传递到皮带驱动电机上，延长电机的使用寿命。在实际选型适配时，需要根据输送物料的单重、总堆积重量调整振动单元的激振力大小，同时匹配对应的皮带运行速度，比如输送轻薄的电子塑胶件时，振动频率可以适当调高、振幅调小，避免物料被振飞；输送重量稍大的五金小零件时，可以适当增大振幅、降低频率，

　　保证振实均布的效果。导向挡边的底部与皮带表面预留了1mm左右的间隙，既不会摩擦皮带造成额外的运行阻力，也能防止细小物料卡入挡边与皮带的缝隙中。整个装置的电气走线全部从框架内部的走线槽布置，避免外露线缆在长期振动环境下出现磨损松脱的问题，驱动电机与振动组件的接线端都设置了防松压线结构，适配振动工况的使用要求。
