车间板材自动堆垛升降承载设备

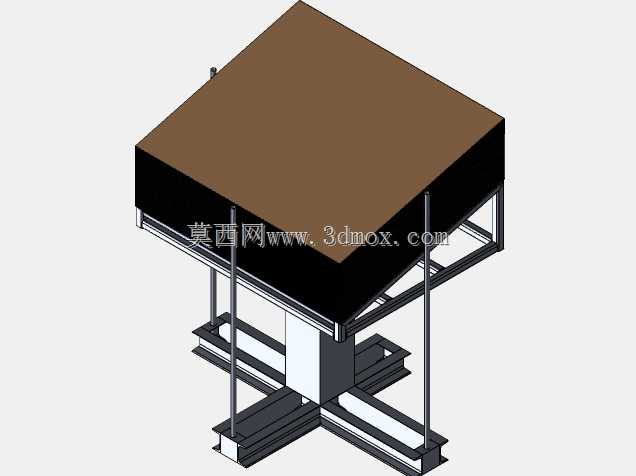

　　在板式家具生产、金属板材剪切加工、建材预制板生产这类需要频繁转运平整片状物料的车间场景里，这类堆垛设备往往衔接在剪板机、开料机、板材清洗线的出料端，替代人工完成整摞板材的承接与暂存，避免人工逐片搬运带来的板面划伤、边角磕碰，也能减少重体力工位的人员配置，适配从0.5mm薄冷轧钢板到20mm厚刨花板、硅酸盖板等不同材质的平整片状物料堆存需求。设备的核心承载面采用整面平整的硬质台面设计，台面边缘做了轻微的倒角处理，避免板材推送到位时被架体棱角刮伤表层，台面下方的承托框架采用矩形钢管拼焊成型，主受力立柱选用厚壁方通，交叉处做了三角加强筋焊接，避免长期承载重载板材时出现框架变形，立柱底部的十字形安装底座直接通过膨胀螺栓固定在车间硬化地面上，

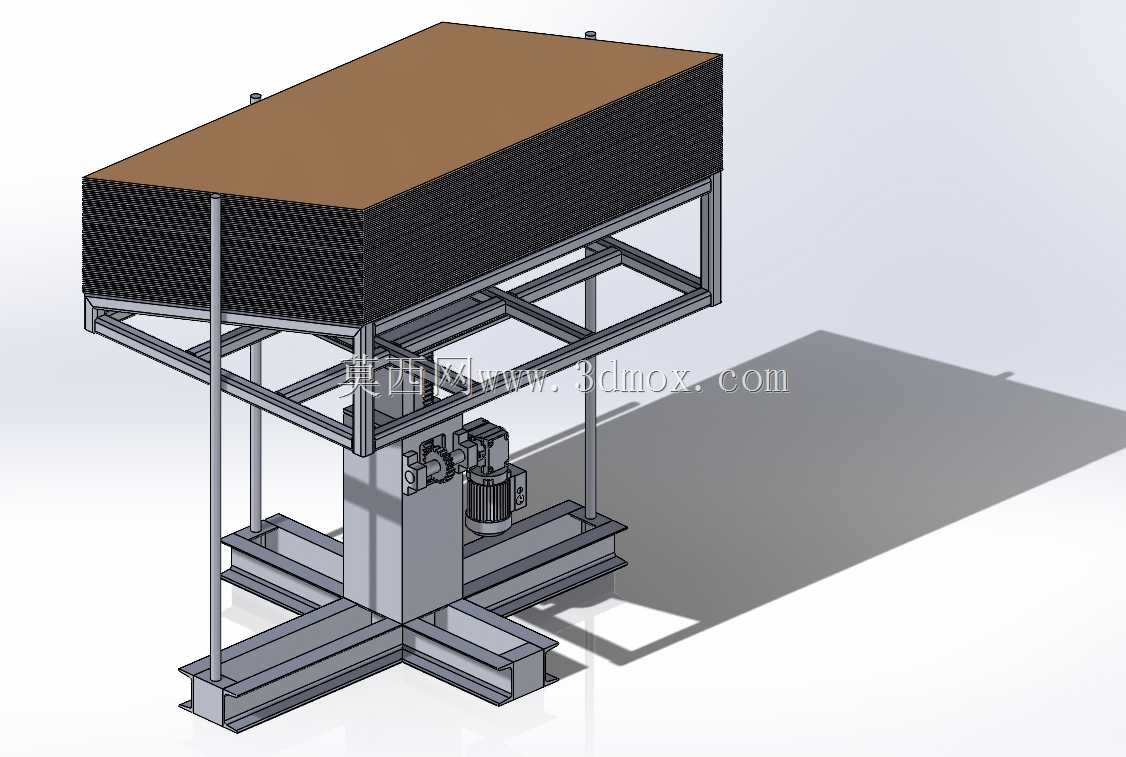

　　底座与地面接触的位置预留了调节垫片安装槽，安装时可以通过垫片微调架体的水平度，保证升降过程中台面不会出现偏斜卡滞。驱动部分集成在主立柱的侧方安装位，采用电机搭配蜗轮蜗杆减速机构的传动方案，输出端通过链条带动升降滑台沿立柱内侧的直线导轨做上下往复运动，导轨选用标准的重载滚轮导轨，滑台与台面框架通过螺栓刚性连接，升降行程可以根据前端生产线的出料高度、车间常用的栈板高度做适配调整，常规配置下的最低落位高度与车间通用液压叉车的叉齿高度匹配，堆垛完成后可以直接用叉车将整摞板材连同底部垫木一起叉走，不需要额外配置顶升转台。设计时特意将驱动单元的安装位置做了内凹处理，外部加装了冲孔金属防护罩，既不影响电机的散热通风，也能避免车间内的木屑、

　　金属切屑飞溅到传动部件内部，减少日常维护的清理频次，架体的四根导向立柱分别布置在台面的四个角位，每根立柱上都安装了可调式限位挡块，升降到最高位和最低位时会先触发软限位开关减速，再触碰硬限位块停止，避免超程运行带来的设备损坏。从安装边界来看，设备的整体占地尺寸略大于常规的1220*2440mm标准板材尺寸，四周预留了不小于600mm的操作维护通道，方便日常检查导轨润滑情况、调整限位开关位置，架体的顶部没有额外突出的部件，不会和车间内的 overhead 输送线、照明桥架产生干涉，供电线路从主立柱内部的穿线孔走线，外部没有明露的拖链或者线缆，避免板材转运过程中剐蹭线缆造成安全隐患。实际运行时，

　　前端生产线输出的单片板材会通过输送辊道直接滑落到堆垛台面上，每落下一片板材，升降台就自动下降一个板材厚度的距离，直到整摞板材达到设定的堆垛高度，设备就会发出到位提示，等待叉车转运完成后自动回升到初始接料位置，整个过程不需要人工干预，接料速度可以匹配前端生产线最高每分钟8片的出料节拍，不会因为堆垛环节造成生产线堵料。台面的承载能力按照整摞板材最大重量1.5吨设计，框架焊接完成后都做了去应力退火处理，长期满负载运行也不会出现台面下沉的问题，导向部位的润滑点都引到了架体外侧的集中注油位置，维护人员不需要爬到设备底部就能完成定期注油保养，降低日常运维的难度。
