机床排屑装置用弯轨输送链条结构

　　这套链条结构主要适配机床排屑器的长距离弯转输送工况，在金属切削加工车间的集中排屑场景中，承担将机床加工区产生的钢屑、铸铁屑、有色金属切屑从机床排屑口输送至集屑车的核心传动功能。区别于常规直线输送链条，该结构针对排屑器常见的爬坡、转弯排布需求做了适配设计，链节之间的铰接间隙经过反复校核，既保证链条在弯曲段运行时不会出现卡滞、跳齿问题，也能避免间隙过大导致切屑卡入铰接缝隙造成的链条磨损加剧。从结构设计逻辑来看，整套链条采用标准滚子链结构衍生，链板选用冲压成型的高强度板材，销轴与链板的连接采用过盈配合加铆接固定，避免高速运行时销轴窜动脱落；滚子部分做了表面硬化处理，在与链轮啮合、导轨滑动接触的过程中能有效降低摩擦损耗，

　　延长整套输送结构的维护周期。在实际安装适配层面，链条的节距、滚子外径、内节内宽都匹配排屑器常用的从动轮、主动轮参数，不需要额外定制链轮就能直接替换现有排屑设备上的磨损链条，适配的安装导轨宽度、转弯半径覆盖了市面上主流的链板式排屑器、刮板式排屑器的安装边界，不管是新设备的结构设计选型，还是旧设备的易损件替换测绘，都可以直接参考这套结构的尺寸参数做适配。设计过程中重点考虑了排屑工况的恶劣环境，链板表面做了防锈处理，能耐受切削液、金属碎屑的长期冲刷腐蚀，铰接位置预留了润滑脂存储缝隙，日常维护时只需要定期在注油点加注润滑脂，就能保证链条在多弯轨道上的运行顺畅。链条的整体排布走向可以根据设备的安装空间灵活调整，

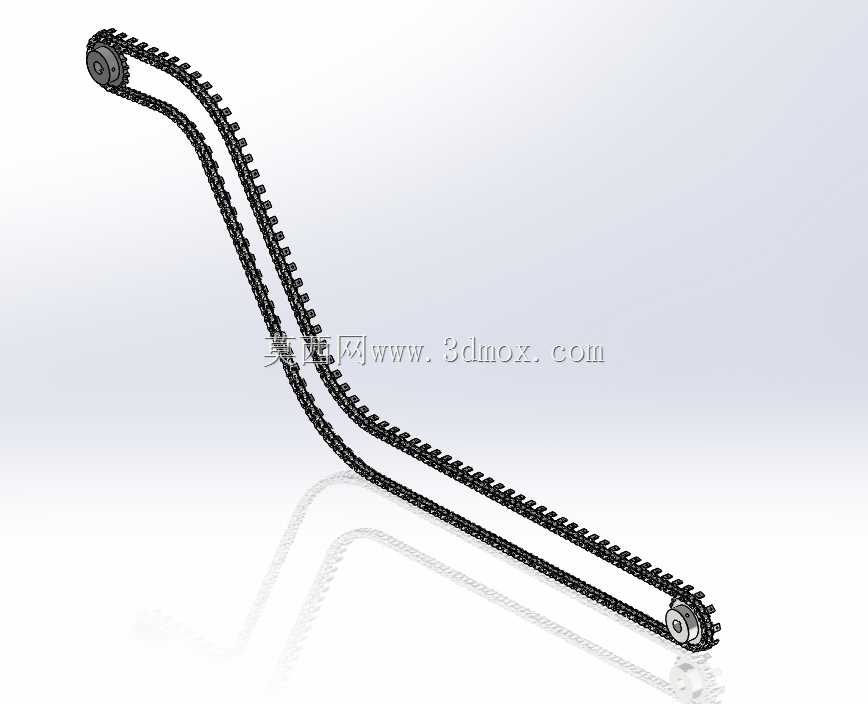

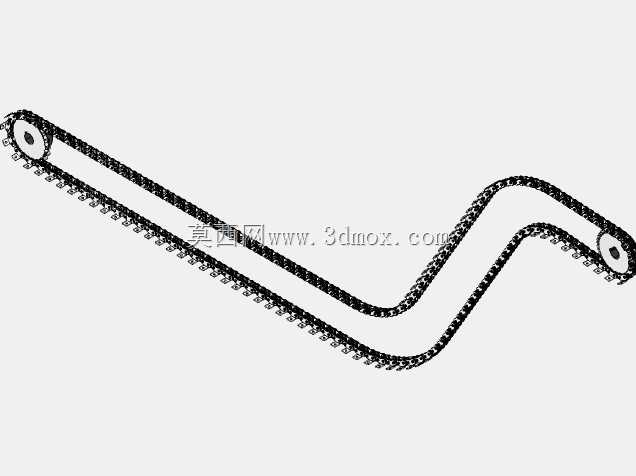

　　图中呈现的双弯转结构是排屑器最常用的布局形式，下端对接机床排屑出口的水平段，中间爬坡抬升，上端延伸至集屑位置的水平落屑段，两个转弯位置的曲率经过运动仿真验证，链条在通过弯段时的张紧力变化控制在合理区间，不会出现局部拉力过大导致的链板断裂、销轴变形问题。针对切屑输送过程中容易出现的碎屑卡滞问题，链节之间的缝隙做了收敛设计，细小的铸铁碎屑不会轻易嵌入铰接位置，同时配套的链轮齿形做了修形处理，啮合过程中能自动将附着在链节缝隙中的碎屑挤出，避免长期运行后碎屑堆积造成的链条节距变大、跳齿脱链问题。在结构强度校核阶段，针对满负载切屑输送的工况做了拉力仿真，单段链条的破断拉力满足常规中小型机床排屑器的负载要求，不需要额外增加加强结构就能稳定运行，

　　链条的自重控制在合理范围，不会因为自重过大导致下端水平段出现下垂、蹭碰设备壳体的问题。对于做排屑设备设计的结构工程师来说，这套链条的结构参数可以直接复用，不需要从零开始做链节的参数化建模，只需要根据设备的实际输送长度调整链节数量，根据排布走向调整导轨的弯曲路径，就能快速完成整套排屑传动系统的设计，大幅缩短设备研发的建模周期；对于设备维护人员来说，这套结构的拆解、装配逻辑和标准滚子链一致，不需要专用工具就能完成单节链节的更换，降低现场维护的难度。
