浮雕纹饰带盖金属收纳容器结构设计

　　日常做民用金属制品结构设计时，这类带浮雕纹饰的带盖收纳容器，常被应用在文创周边、家居陈设、宗教用品配套等场景，不同于普通冲压成型的无纹饰金属碗，这款产品的结构设计需要兼顾外观表现力与实际使用的密封、开合便利性。从实际使用场景出发，这类容器常用来存放香品、小型文玩、供品或是零散的桌面小物件，因此容器主体的内腔做了圆弧过渡设计，没有直角死角，既方便日常擦拭清理，也能避免存放细小颗粒类物品时出现卡料残留的问题。容器的口部做了微收的卷边处理，卷边半径控制在1.2mm，既不会因为卷边过薄划伤使用者手部，也能给盖子提供稳定的定位止口，盖子扣合时的配合间隙控制在0.15mm以内，既不会因为间隙过大出现晃动脱落，也不会因为配合过紧导致开合卡滞，日常单手即可完成开盖、扣合操作。

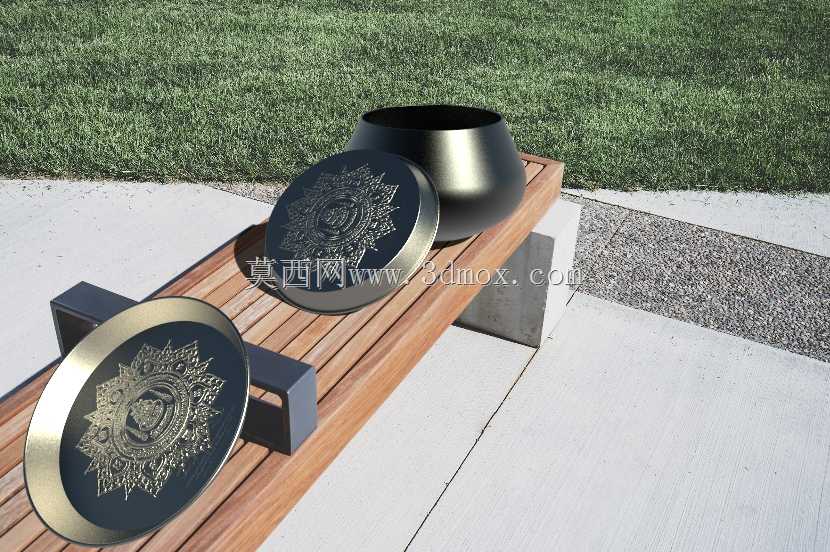

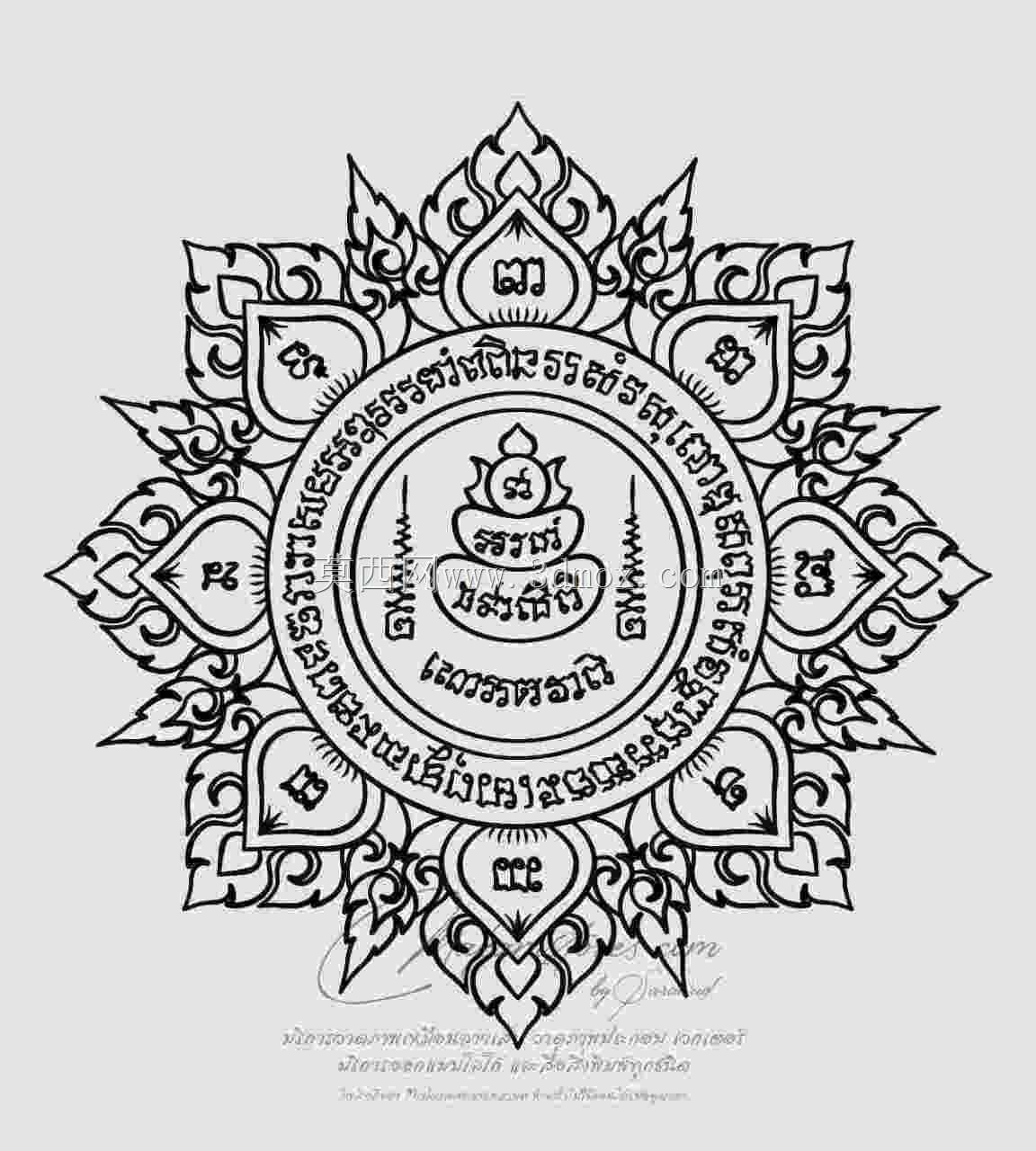

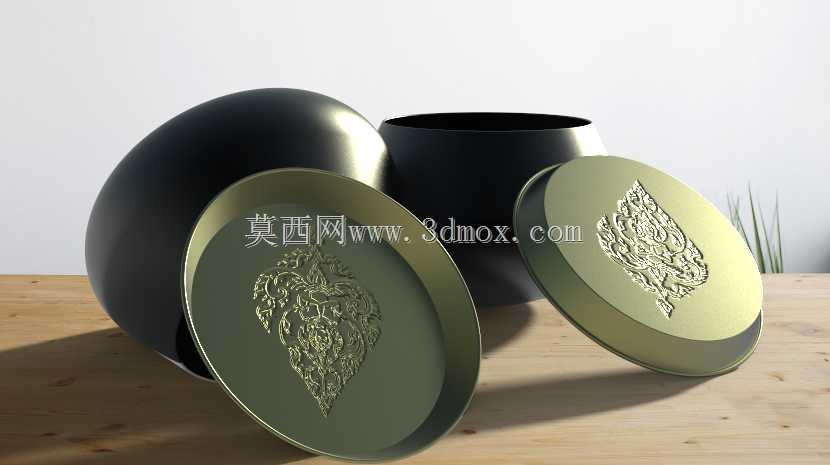

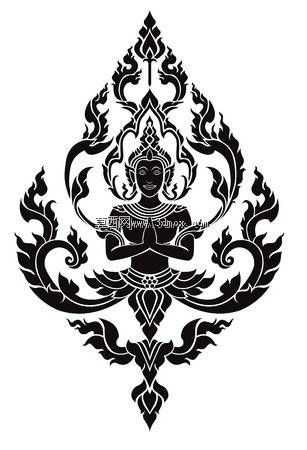

　　盖子表面的浮雕纹饰是这款产品的设计重点，做三维结构设计时，浮雕的凸起高度控制在0.8mm，纹饰边缘全部做了R0.3mm的圆角过渡，避免凸起的锐边在使用过程中剐蹭织物或是划伤皮肤，同时浮雕的深度也兼顾了冲压成型的工艺可行性，不会因为浮雕过深导致板材拉伸时出现开裂、壁厚不均的问题。容器主体采用1.2mm厚度的金属板材拉伸成型，成型后侧壁的壁厚差控制在0.1mm以内，底部做了内凹0.5mm的平底结构，放置在平整桌面时不会因为底部平面度误差出现晃动，内凹结构也能避免容器底部直接与桌面摩擦，长期使用不会出现底部镀层磨损掉漆的问题。

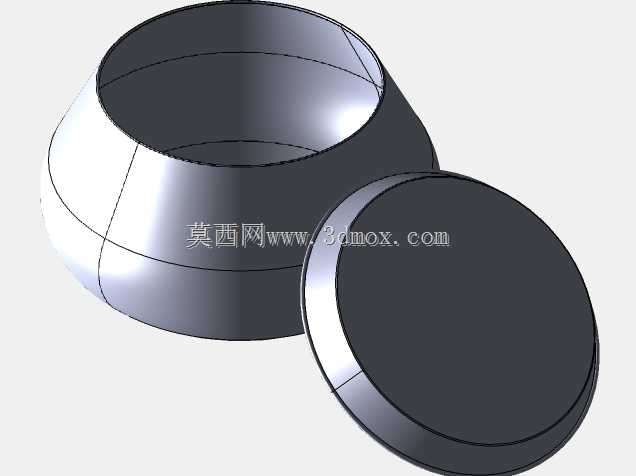

　　从安装与适配边界来看，这款容器的整体外径控制在120mm，总高度（含盖）为95mm，内腔有效容积约为800ml，能够满足绝大多数小型物件的存放需求，盖子与本体的配合止口做了整圈的贴合设计，日常放置在桌面时能够阻挡大部分浮尘进入内腔，若有轻度密封需求，也可以在止口位置加装薄硅胶圈，不需要额外修改主体结构即可实现轻度防潮密封的效果。做结构建模时，纹饰部分的曲面需要做连续的曲率过渡，避免出现曲面碎面导致后续冲压模具加工时出现刀路断层，主体的拉伸曲面做了2度的脱模斜度，适配常规的冲压拉伸工艺，不需要额外做侧抽芯结构，能够有效降低后续的模具加工成本。

　　实际选型适配时，这类容器可以根据使用场景更换不同的表面处理工艺，做陈设用途时可以做哑光烤漆或是仿古铜镀层，做日常收纳用途时可以做食品级的阳极氧化或是镀锡处理，所有的结构尺寸都预留了表面处理的镀层厚度余量，不会因为镀层堆积导致盖子扣合不畅。不同于普通的无盖金属碗，这款带盖结构的设计也拓展了产品的使用场景，既可以作为桌面的陈设摆件，也可以作为实用的收纳器具，纹饰的设计也让产品脱离了普通工业制品的单调感，能够适配不同风格的家居、商用陈设环境。在做结构校验时，容器侧壁的抗变形能力也做了对应的仿真验证，在侧壁施加50N的径向力时，变形量不超过0.2mm，撤去外力后能够完全回弹，日常使用过程中不会因为轻微磕碰出现永久变形，盖子的边缘也做了微翘的启口结构，指甲长度正常的使用者不需要借助工具即可轻松掀开盖子，使用体验更加顺畅。
