模数1行星齿轮传动组结构设计

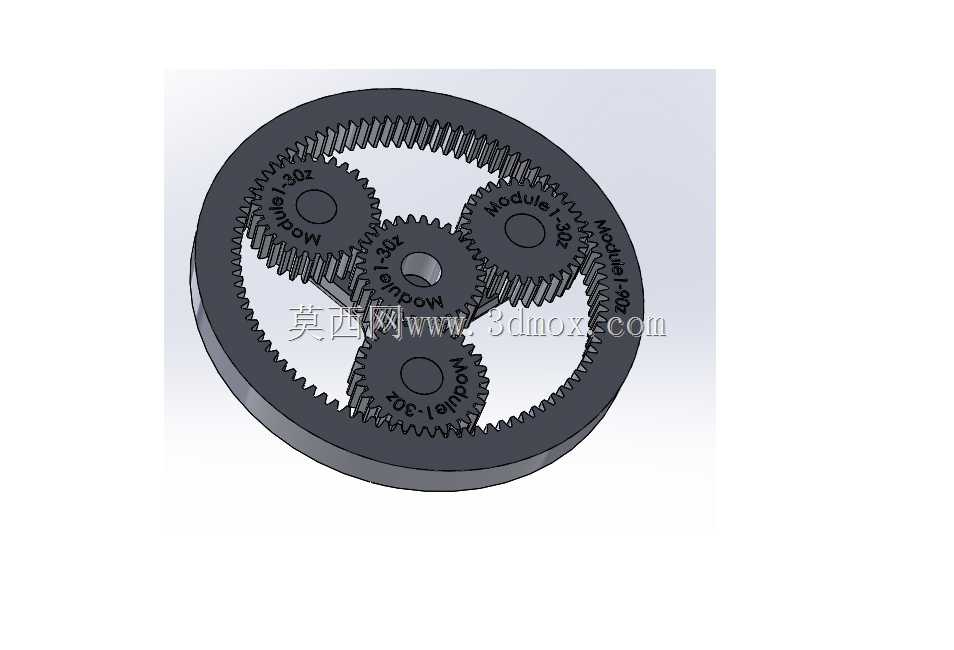

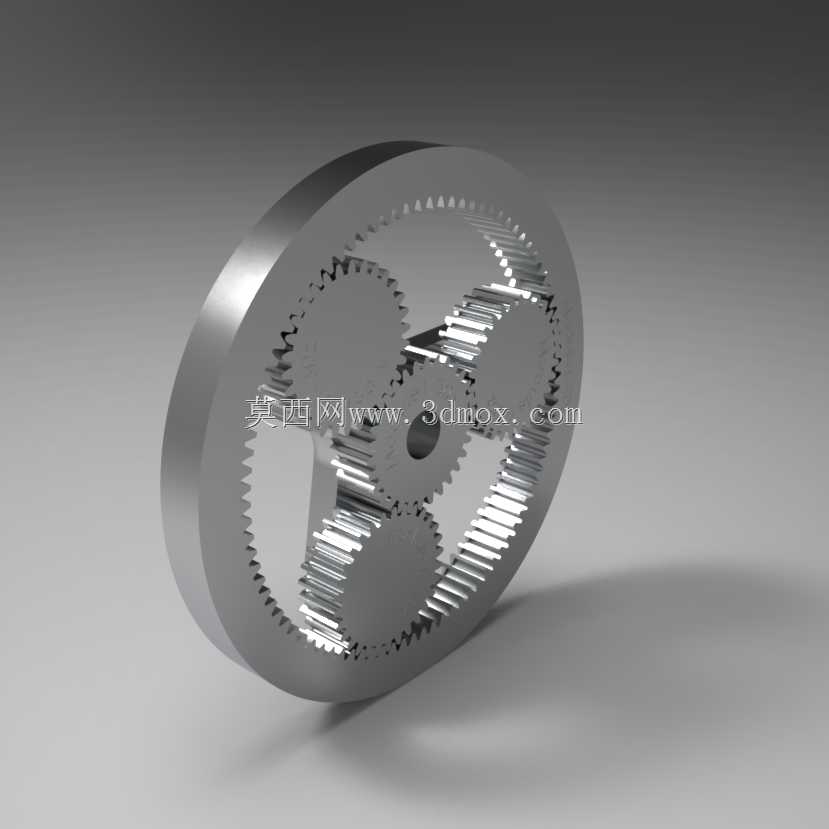

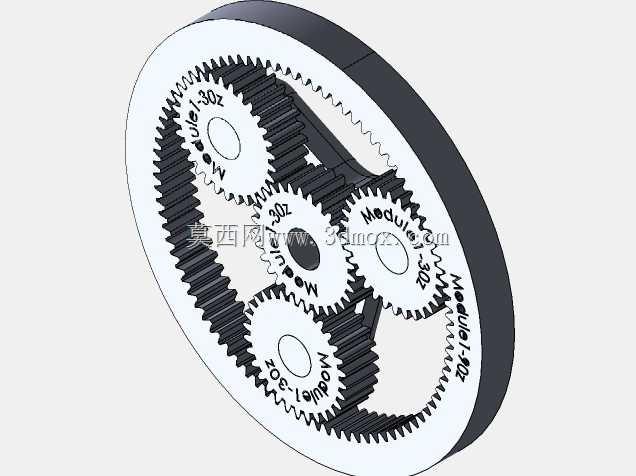

　　这套行星齿轮传动结构，核心采用1模齿形参数设计，整套轮系包含内齿圈、三个均匀分布的行星轮以及居中布置的太阳轮，所有轮齿均采用标准渐开线齿形，齿向无修形，适配常规中低速重载传动场景。从实际应用场景来看，这类行星轮系常被集成在小型伺服减速模组、自动化输送线的动力端、手持电动工具的减速舱，以及小型非标设备的分度转台驱动单元中，相比定轴轮系，它能在更小的安装空间内实现更大的传动比，同时输入输出轴保持同轴，大幅缩减设备动力段的横向安装尺寸。

　　从功能特性上看，三个行星轮沿太阳轮周向120度均匀排布，运转过程中可同时分担负载，单齿承受的接触应力比平行轴直齿轮传动低40%左右，运转过程中啮合重合度更高，传动平稳性更好，不会出现单组齿轮啮合时的卡顿、冲击问题。内齿圈采用内嵌式结构，既作为轮系的啮合构件，也可直接作为减速壳体的定位基准，外圈预留的环形台阶可直接与设备腔体过盈配合，不需要额外设计定位压盖，减少装配环节的零件数量。

　　设计过程中，首先确定了轮系的配齿参数，太阳轮、行星轮、内齿圈的齿数满足邻接条件、同心条件与安装条件，保证三个行星轮能顺利装入且无卡滞，齿侧间隙按通用机械传动的公差要求设定在0.02-0.04mm区间，既不会因为间隙过大导致传动回程超差，也不会因为间隙过小出现运转卡滞、温升过高的问题。所有齿轮的齿顶高系数、顶隙系数均采用国标通用值，不需要定制特殊刀具，常规滚齿、插齿设备即可完成加工，降低零件的加工成本。

　　安装边界方面，整套轮系的最大外缘由内齿圈的外圆决定，轴向尺寸由内齿圈的宽度与行星轮的厚度共同限定，太阳轮的输入端预留轴孔可直接适配常规小型伺服电机的输出轴，行星架的输出端可根据需求设计成轴输出或者法兰输出形式，适配不同设备的连接需求。设计时特意将行星轮的安装销轴与行星架的配合公差设定为过渡配合，销轴两端采用卡簧限位，不需要额外做铆接或者粘接，后期维护时可快速拆解更换磨损的行星轮，不需要整体报废整个减速单元。

　　在实际选型适配时，这套轮系可根据负载需求调整齿轮的材质，常规轻载场景可采用POM或者尼龙材质注塑加工，满足低噪音、免润滑的使用需求，重载场景则可采用20CrMnTi材质渗碳淬火，齿面硬度达到HRC58-62，可承受持续的冲击负载。轮系的传动比可通过调整太阳轮与内齿圈的齿数比灵活调整，不需要改变外部安装尺寸，就能适配不同转速、扭矩的输出需求，对于设备迭代时的动力参数调整非常友好，不需要重新设计整个安装腔体，仅更换内部轮系即可完成参数升级。

　　建模过程中所有轮齿均通过参数化方程生成，齿形轮廓完全符合加工要求，不存在建模时的齿形失真问题，行星架上的行星轮安装孔位置度公差控制在0.01mm以内，保证三个行星轮受力均匀，不会出现单个行星轮过载断齿的问题。内齿圈的齿形采用插齿加工的工艺逻辑建模，齿根过渡圆角与实际加工效果一致，做有限元受力分析时能得到更贴近实际的应力结果，避免设计阶段的强度校核出现偏差。
