齿轮传动式滚珠丝杠直线执行机构

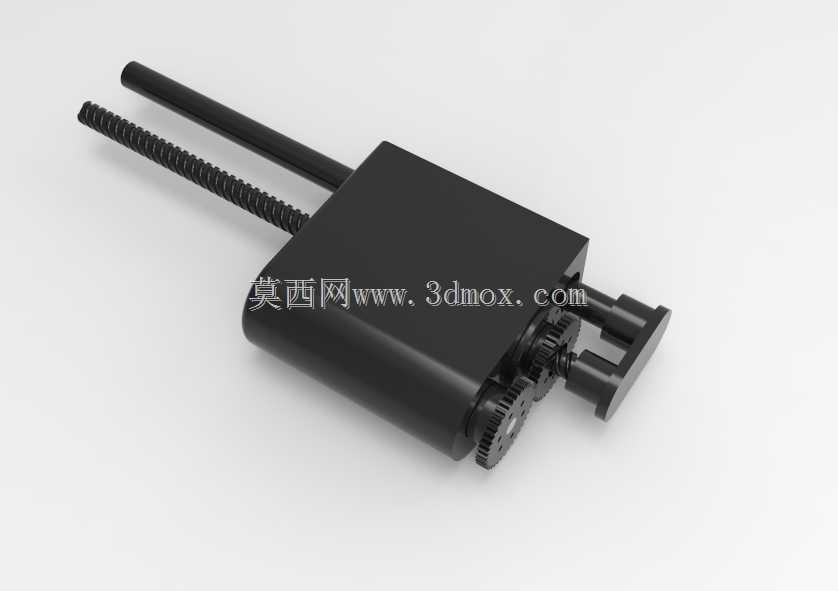

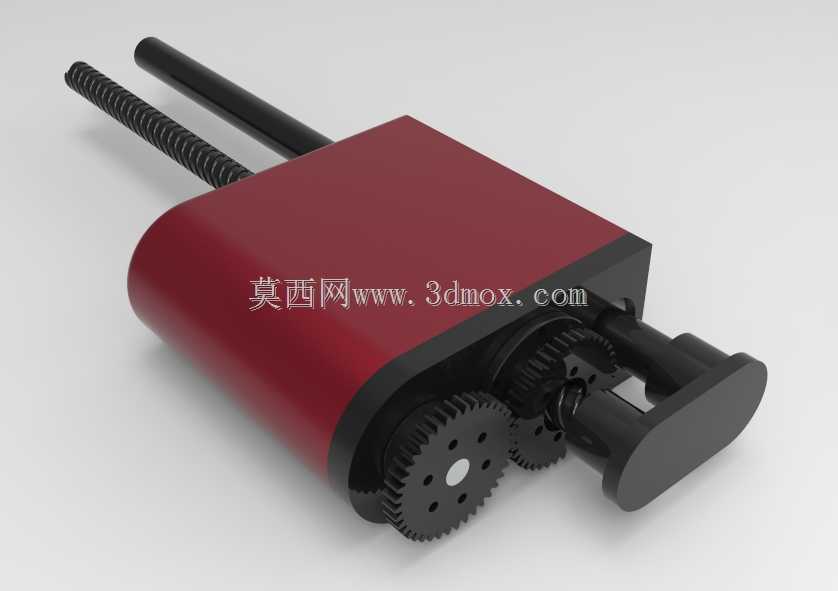

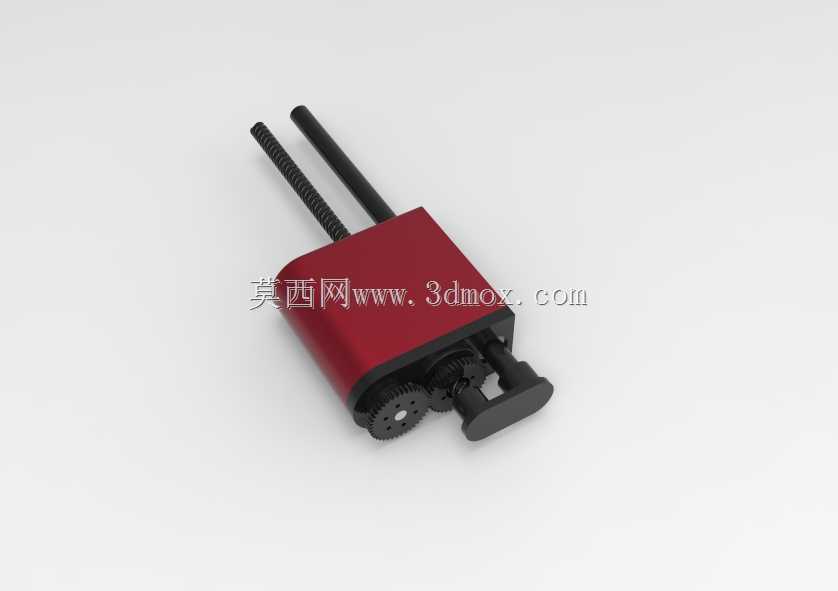

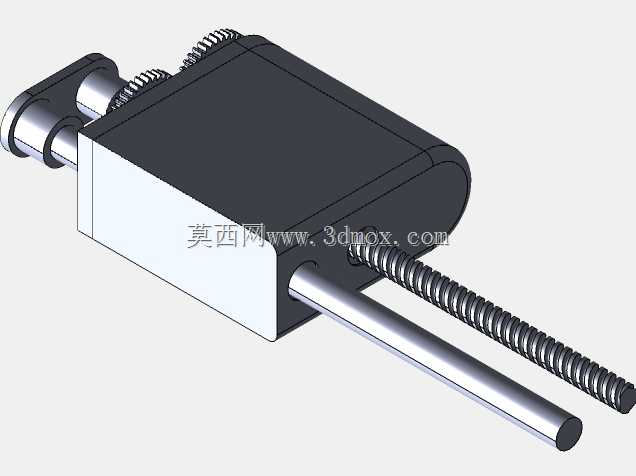

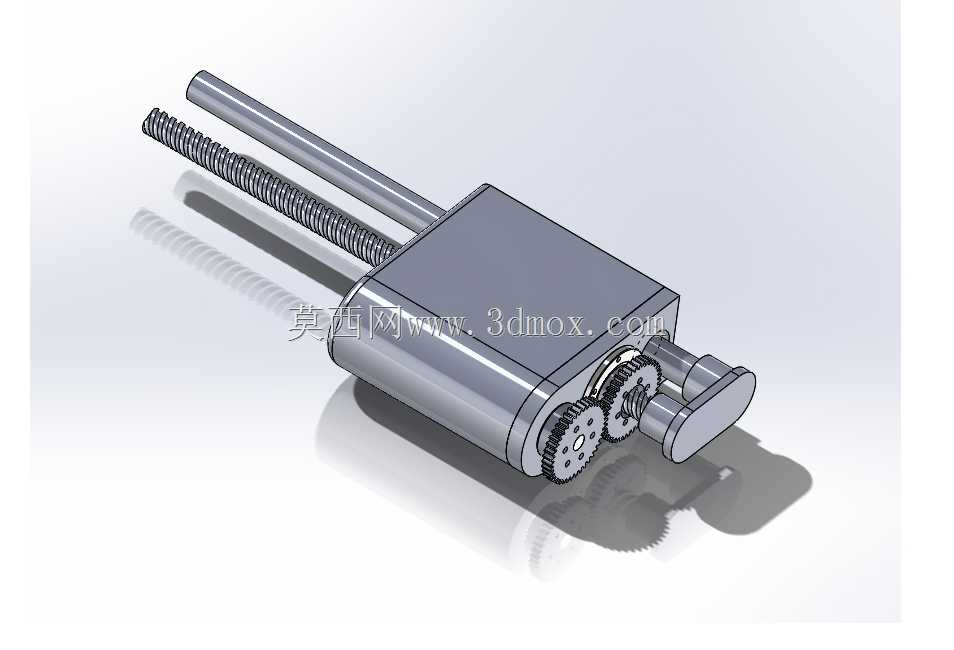

　　这款直线执行机构核心采用直径25mm、导程10mm的滚珠丝杠作为传动核心，搭配模数2、齿数40的输出齿轮与减速齿轮组啮合，将旋转输入转化为平稳的直线推力输出，在自动化产线的工位进给、小型工装的位置调整、检测设备的探针驱动等场景中都能适配。从结构设计逻辑来看，整套机构将减速齿轮组完全集成在半圆柱型的封闭壳体内，壳体一端做圆弧收边处理，既减少了安装时的空间干涉风险，也能避免外露齿轮卷入杂物造成传动卡滞，伸出的两根杆体中，带螺纹滚道的是丝杠输出端，光滑光杆作为导向副，从根源上抵消丝杠传动过程中产生的径向扭转力矩，保证输出端直线运动的同轴度，不会出现偏磨、卡滞的问题。齿轮组采用直齿圆柱齿轮啮合设计，相比斜齿传动加工难度更低，

　　装配时的轴向定位要求更宽松，适合小行程、中等推力的直线驱动场景，每级齿轮的啮合间隙控制在0.02mm以内，既保证传动换向时的空程量足够小，也不会因为齿侧间隙过小导致运转阻力增大、齿面磨损加快。壳体上预留的螺钉安装位可以直接将整套执行机构固定在设备安装面板上，输出端的连接头可以根据实际使用需求搭配不同的连接件，既可以连接推板完成工件的顶出、移位动作，也可以连接滑块完成导轨副的精准驱动。在安装边界上，整套机构的主体壳体宽度控制在紧凑范围内，丝杠伸出最大行程时，整体长度不会超出常规小型自动化模组的安装尺寸，不需要额外预留过大的装配空间，对于安装空间受限的桌面型自动化设备、小型检测治具来说适配性很强。传动结构上，

　　滚珠丝杠相比普通滑动丝杠传动效率提升60%以上，长时间往复运行的温升更低，不会因为热伸长导致定位精度漂移，配合齿轮减速组的扭矩放大作用，输入端只需要搭配小功率的驱动电机就能输出足够的直线推力，不需要额外配置大扭矩驱动单元，能有效降低整套驱动系统的成本和占用空间。导向光杆与壳体之间采用自润滑衬套配合，不需要频繁加注润滑脂就能保证长期运行的顺畅性，维护成本更低，适合在无尘车间、小型实验室设备这类不方便频繁维护的场景下使用。齿轮组的传动比经过匹配计算，输入端旋转一圈对应丝杠的直线进给量经过减速后更易实现精准的位置控制，搭配步进电机驱动时可以轻松实现0.01mm级别的进给精度，满足精密装配、点位检测这类对位置精度有要求的工况需求。

　　壳体的边角都做了倒钝处理，安装操作时不会出现锐边划伤的问题，输出端的限位结构集成在壳体内部，丝杠运行到极限位置时会通过内部硬限位停止，不会出现丝杠脱出壳体的故障，使用时不需要额外加装外置限位开关就能满足基础的行程保护需求，进一步简化了用户的外围电路设计和安装步骤。
