带齿轮传动结构的通用筒形凸轮机构

　　这套筒形凸轮传动组件，常被应用在需要实现往复直线运动与旋转运动精准联动的自动化工位上，比如电子元器件的分料送进机构、小型包装设备的推料工位、精密装配线的工位切换模组里，都能看到这类结构的身影。和盘形凸轮相比，筒形凸轮的从动件行程可以做的更长，同时传动过程中的接触应力分布更均匀，在中低速连续运转的工况下，磨损速率更低，运行噪音也更小，很适合对工位动作一致性有要求的连续作业设备。

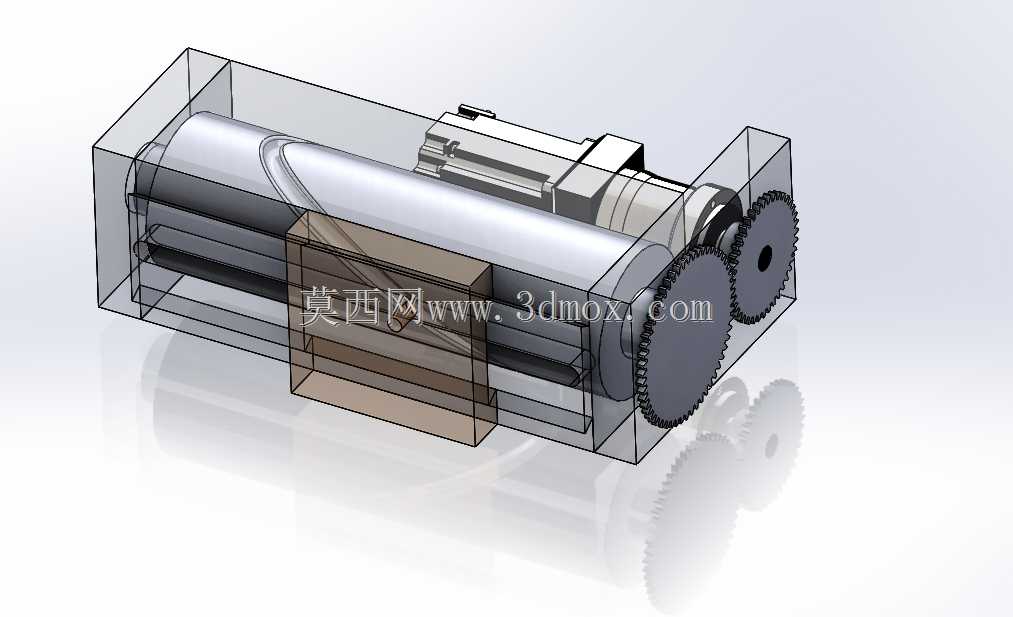

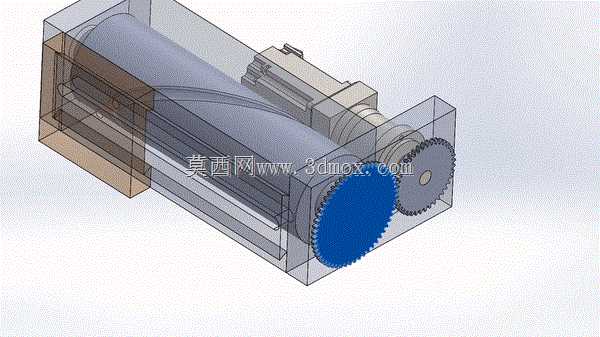

　　从结构设计逻辑来看，这套组件采用了集成式的安装布局，将凸轮主体、从动滑台、传动齿轮组都整合在同一个透明防护壳体内，既可以直观观察内部传动啮合状态，也能在实际使用时阻挡加工碎屑、粉尘进入传动副，延长构件的维护周期。输入端的齿轮组采用了直齿啮合传动，大直径的蓝色主动齿轮和小直径从动齿轮啮合，实现固定减速比的动力输入，匹配常用的步进电机或者小型直流减速电机即可驱动，不需要额外加装复杂的减速模组，能有效缩减整套机构的安装占用空间。

　　凸轮本体的曲面沟槽采用了等宽设计，和从动件端部的滚子配合间隙控制在合理范围，既可以避免间隙过大导致的传动回程误差，也不会因为间隙过小出现卡滞、运转阻力过大的问题。沟槽的曲线段分别对应从动滑台的快进、工作进给、快退三个动作阶段，曲线过渡位置做了圆角修形，不会出现刚性冲击，在额定转速下运行时，从动滑台的动作平顺性可以满足精密装配、送料的精度要求。从动滑台采用了双侧导向的结构，和壳体上的导向槽配合，承受径向载荷的能力更强，不会因为侧向受力出现滑台偏斜、滚子脱槽的故障。

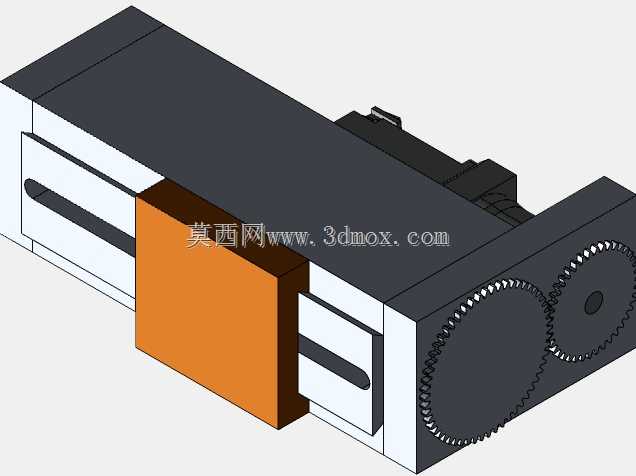

　　安装边界方面，整套机构的外形为规整的长方体结构，安装孔位预设在壳体的四个边角位置，可以直接通过螺栓固定在设备的安装平板上，不需要额外设计定制安装支架。输入端的齿轮轴伸出位置做了轴径标准化设计，和常用的联轴器尺寸匹配，动力对接非常方便。滑台的输出端预留了标准的螺纹安装孔，可以根据实际工位需求加装推块、夹爪、吸盘等执行末端，适配不同的作业场景。

　　在实际选型应用时，需要注意根据工位的行程需求、负载大小匹配对应的驱动电机转速，这套结构的从动件最大行程由凸轮筒体的长度决定，额定负载下的运行寿命主要和凸轮沟槽、滚子的耐磨性能相关，日常维护只需要定期在齿轮啮合面、凸轮沟槽位置添加润滑脂即可，不需要复杂的拆解保养。和采用气缸、电缸实现直线往复动作的方案相比，这套纯机械的凸轮传动结构动作响应速度更快，动作时序完全由凸轮曲面形状决定，不需要额外编写控制程序，多工位联动时的动作同步性更有保障，也不会出现气动元件漏气、电控元件信号干扰导致的动作失误问题，在高节拍的连续生产设备上应用优势非常明显。

　　设计过程中，凸轮曲面的生成是整个结构的核心，需要先根据工位需要的动作时序，绘制对应的从动件位移曲线，再映射到圆柱筒体的曲面上生成沟槽轨迹，同时要校验滚子在整个运动行程中与沟槽的接触状态，避免出现运动干涉、应力集中的问题。齿轮组的参数匹配也需要结合输入转速、输出扭矩需求计算，确保齿轮的齿面接触强度、齿根弯曲强度满足长期运转的要求，壳体的壁厚设计也兼顾了结构刚性和轻量化需求，不会在运转过程中出现共振形变。
