圆盘式回转物料分拣理料输送设备

　　这套圆盘式回转理料结构，在食品包装、电子元器件分拣、小五金件整列这类连续供料场景里使用率很高，很多车间的包装线前段、自动装配工位的上料环节，都会搭配这类设备完成零散物料的有序排布，替代人工摆料的重复劳作，整线节拍稳定性比人工上料高出四成以上，尤其适配尺寸规整、重量在500g以内的小型工件，能把杂乱堆置的物料通过圆盘回转的离心作用、配合挡料杆的导向，逐步理顺成单排有序的状态，输送到下一道工序的接料工位。

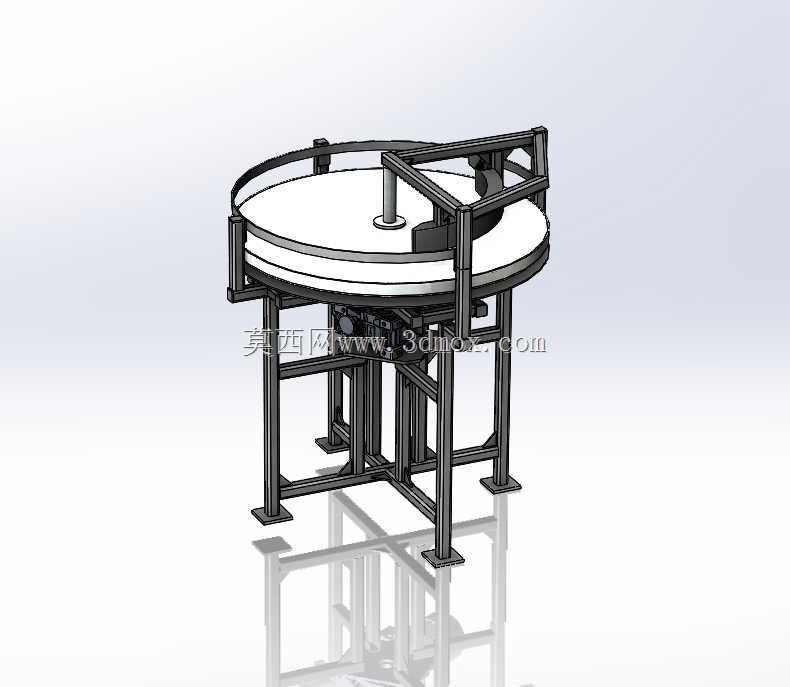

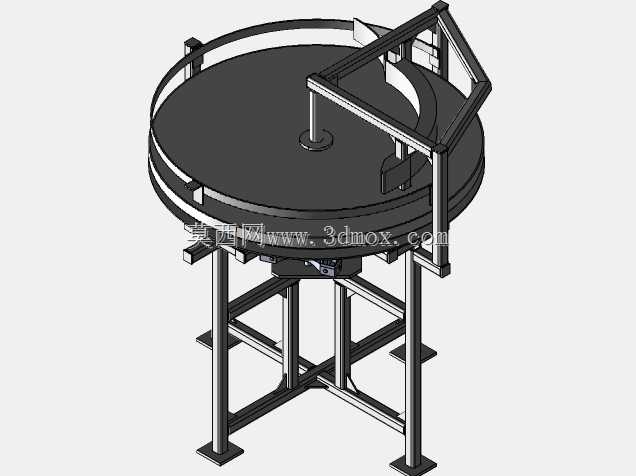

　　从结构设计逻辑来看，整套设备采用方管焊接机架作为承载主体，四条支腿底部带安装固定板，可通过膨胀螺栓与车间地面固定，安装时需要保证机架上平面的水平度误差控制在1mm/m以内，避免圆盘回转时出现偏载抖动，长期运行导致驱动轴磨损加剧。机架上部的圆形回转盘面采用不锈钢板材加工，盘面边缘做卷边防护处理，防止物料在回转过程中从盘面滑落，盘面中心设置固定立柱，上方安装的悬臂式挡料架是整机理料的核心结构，挡料杆的伸出长度、安装角度都可以根据物料外形做调整，针对扁平类零件可以把挡杆间隙调整到刚好通过单个工件的厚度，针对柱状零件则可以调整导向弧度，让物料顺着挡杆的引导逐步滑落到盘面边缘的出料槽位置。

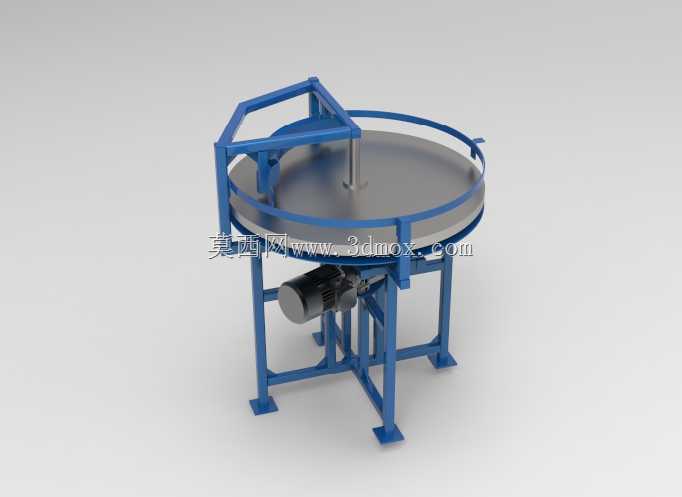

　　驱动部分安装在机架下部的安装托板上，采用减速电机直接驱动转盘主轴的传动方式，相比皮带传动的结构，这种直连驱动的传动间隙更小，转盘回转的转速稳定性更强，转速可以根据生产节拍需求在0-15r/min范围内调整，启动时设置软启动参数，避免瞬间启动力矩过大导致盘面物料倾倒。设计时特意将驱动电机的安装位置做了偏心处理，预留出足够的维护操作空间，后期更换电机密封件、补充润滑脂的时候不需要拆解上部转盘结构，日常维护的操作空间足够单人完成常规检修作业。

　　设备的安装边界需要注意，整机占地投影为直径1.2m的圆形区域，机架支腿的安装孔位分布在直径1m的圆周上，安装时需要在设备周边预留至少600mm的操作维护通道，方便操作人员调整挡料杆位置、清理盘面残留物料。转盘上部的挡料悬臂最高点距离地面高度为1.4m，刚好符合操作人员站立调整的人机工程学高度，不需要踮脚或者弯腰就能完成挡料位置的微调作业。盘面距离地面的高度设置为850mm，和常规皮带输送机的接料高度匹配，不需要额外增设过渡接料板就能直接和下游输送线对接，减少物料转接过程中的卡滞风险。

　　在功能适配性上，这套结构可以根据处理物料的特性更换不同的盘面材质，比如处理易碎的食品类物料时，可以在不锈钢盘面粘贴食品级防滑胶皮，减少物料和盘面的硬接触磕碰；处理带磁性的五金零件时，可以在盘面下方增设磁环，让物料吸附在盘面上随转盘移动，避免高速回转时物料被甩出。挡料架的安装孔位做了长槽设计，除了调整挡杆的角度，还可以调整挡杆距离盘面的高度，适配不同堆料高度的上料需求，单次堆料可以容纳约30L的零散物料，连续供料时间可以匹配15-20分钟的生产节拍，操作人员只需要间隔一段时间往盘面上补料即可，不需要持续值守在上料工位。

　　结构设计时做了动平衡校核，转盘在额定转速下运行时，机架侧面的振动速度值控制在2.5mm/s以内，不会因为振动导致周边的检测传感器出现误触发信号，也不会影响下游工位的装配精度。主轴位置采用双轴承支撑结构，上下两个圆锥滚子轴承承受转盘的径向载荷和轴向载荷，轴承端盖设置防尘密封结构，避免车间内的粉尘、碎屑进入轴承滚道，延长轴承的使用寿命，正常工况下轴承的维护周期可以达到12000小时以上。转盘和机架的固定部分之间设置了2mm的均匀间隙，避免转盘回转时和机架产生摩擦异响，间隙位置安装了尼龙挡圈，防止细小的物料碎屑卡入间隙造成转盘卡停。
