CNC累加进给堆垛作业设备结构

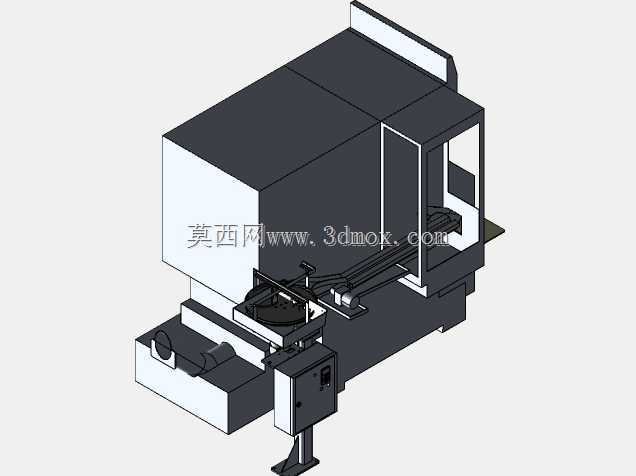

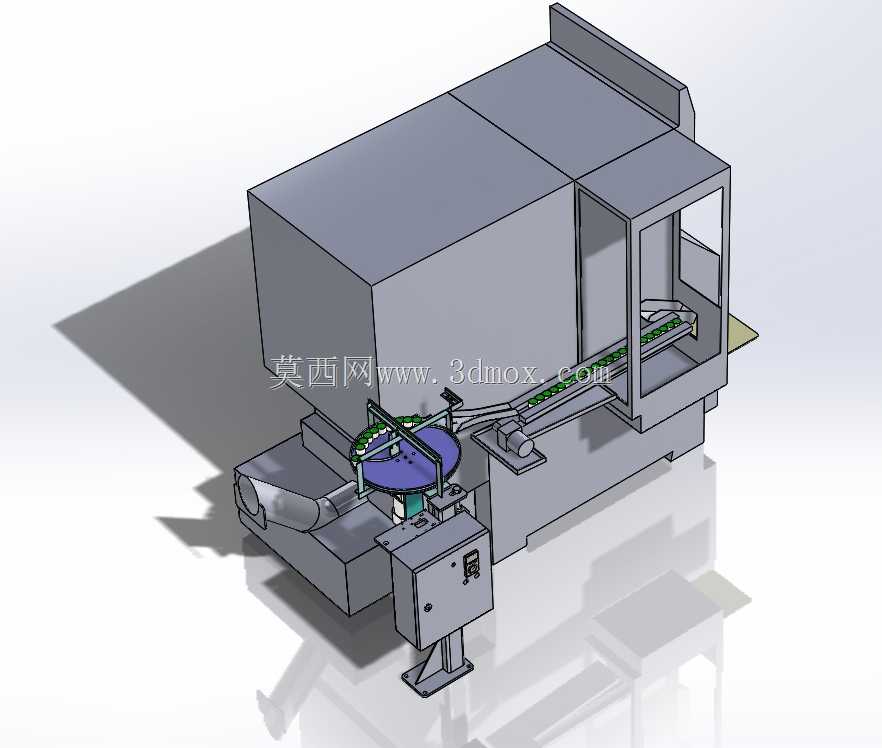

　　在精密机加工产线的布局规划中，这类衔接CNC加工工位的累加进给堆垛结构，主要解决批量加工过程中工件的有序上料、工位间流转与暂存堆垛需求，常见于小型精密零件的车铣复合加工、批量五金件CNC加工单元，替代传统人工逐件上下料的重复操作，降低操作人员在机床开合门、工件装夹间隙的等待耗时，同时避免人工取放工件过程中磕碰已加工面、装夹定位偏差的问题。从结构布局来看，设备主体采用与CNC主机进料口等高的衔接设计，左侧的旋转分度料盘作为工件暂存累加载体，盘体上均匀分布的定位工位可依次承载待加工工件，通过间歇分度转动将待加工件逐位输送至进料导轨衔接处，配合导轨侧的推送机构将工件平稳送入CNC加工舱内的装夹位置，

　　加工完成的工件则通过另一侧的出料导向结构输送至堆垛工位，实现待加工件累加补给、加工件有序堆垛的连续作业循环。设计过程中优先考虑了与主流CNC设备的安装适配性，整体安装边界控制在主机进料侧1.2米×0.8米的占地范围内，设备底部设置可调式支撑脚座，可根据现场地面平整度、主机进料口实际高度调整整机水平与衔接高度，保证进料导轨与机床舱内工装夹具的定位面高度差控制在0.2毫米以内，避免工件输送过程中出现卡滞、错位。旋转料盘的驱动采用间歇分度传动结构，分度定位精度控制在±0.1度，保证每个工件工位都能精准对准进料导轨的入口，料盘的工位数量可根据加工节拍调整，单盘承载的工件累加数量匹配单班加工的批次容量，减少人工补料的频次。

　　进料导轨采用带侧向定位的窄式导向结构，导轨面设置耐磨衬层，适配不同外形尺寸的小型轴类、盘类零件输送，导轨侧的推送机构采用缓冲式推进设计，推进行程与速度可根据工件长度、装夹需求调整，避免刚性推送造成工件端面磕碰、机床夹具定位销损伤。设备的电气控制箱体独立安装在主机侧方的支架上，箱体防护等级满足车间切削液飞溅、金属粉尘环境下的使用要求，控制回路预留与CNC主机的信号交互接口，可实现与机床加工节拍的联动：当机床完成当前工件加工、舱门开启后，设备自动启动进料动作，将下一件待加工工件推送至装夹位，待装夹完成后给出信号触发机床关门启动加工，同时将加工完成的工件输送至堆垛区整齐码放，整个动作逻辑与机床加工周期完全匹配，不会出现动作干涉、

　　节拍冲突的问题。堆垛工位设置可调节的导向栏，根据工件外形尺寸调整栏架间距，保证加工完成的工件能够逐层整齐累加，避免工件滑落、相互磕碰。从结构刚性设计来看，设备的主体框架采用型钢焊接结构，焊后经过去应力处理，避免长期运行过程中出现结构变形导致的输送定位偏差，所有转动副位置均设置密封式轴承，阻挡金属粉尘、切削液进入转动配合面，延长部件的维护周期，日常运维仅需定期对导轨面、传动副进行润滑清洁，即可保证长期稳定运行。这类进给堆垛结构不需要对原有CNC设备进行大规模改造，仅需通过地脚螺栓固定在主机进料侧，完成信号线路对接即可投入使用，适配多数立式加工中心、小型数控车床的自动化升级需求，在3C精密零件、小型五金结构件的批量加工场景中，可有效提升单台机床的稼动率，降低操作人员的劳动强度，同时减少人工操作带来的装夹一致性差、工件碰伤等质量问题。
