数控机床双爪自定心卡盘夹持机构

　　在数控车床、内外圆磨床等回转加工设备的工装配置中，双爪卡盘是针对异形对称工件高效装夹的核心功能部件，区别于通用三爪自定心卡盘适配规则圆形工件的定位逻辑，这款双爪结构专门应对截面轮廓对称、但非整圆的异形工件夹持需求，常见于轴类扁位、对称凸缘结构、小型异形冲压件的批量加工场景，能在保证夹持定心精度的前提下，大幅缩短工件装夹找正的辅助时间。从结构设计逻辑来看，整个卡盘采用盘式基体安装结构，后端的圆柱定位止口与机床主轴端的法兰定位面配合，通过周向均布的内六角锁紧螺钉实现与主轴的刚性连接，安装时需保证卡盘端面与主轴轴线的垂直度公差控制在0.02mm以内，避免高速回转时出现夹持偏心引发的工件振纹。卡盘内部的驱动逻辑采用内置式回转油缸拉驱结构，

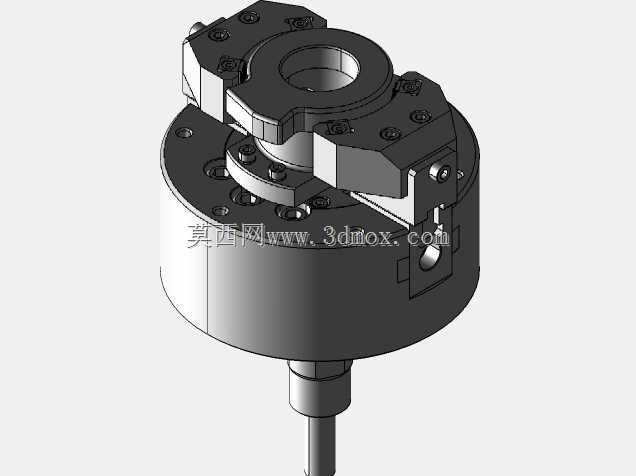

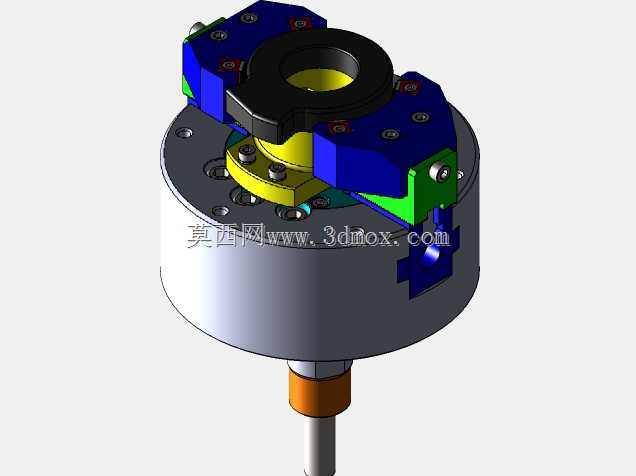

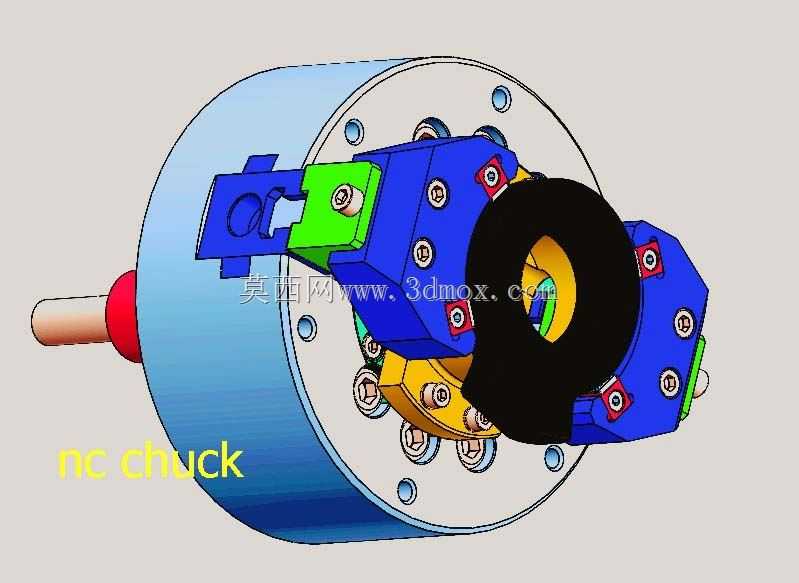

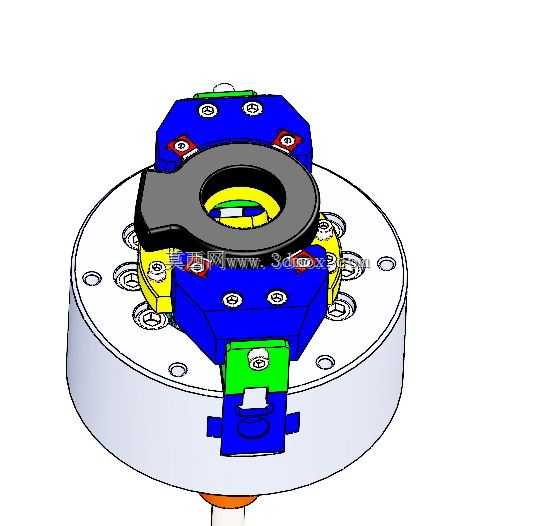

　　两个卡爪座通过盘体内的斜楔滑槽与中心驱动拉盘连接，当油缸轴向拉动拉盘时，两个卡爪沿径向同步做对向运动，实现对工件的自动定心夹紧，相比手动卡盘的单爪调整结构，同步驱动的设计能保证两个卡爪的移动行程差控制在0.01mm以内，定心重复精度可达0.015mm，满足半精加工作业的装夹精度要求。卡爪组件采用模块化快换设计，基础卡爪座上预留了T型槽与螺钉锁紧位，可根据不同工件的夹持轮廓更换定制的软爪或硬爪，图中展示的夹持端配置了适配环形工件的弧形定位爪，爪面与工件接触的位置预留了防滑压纹与定位止口，夹持时既能保证足够的径向夹紧力，又能避免工件表面出现夹伤压痕，针对薄壁环形工件的加工场景，还可在爪面粘贴铜质垫片进一步降低夹持压强。

　　从安装边界尺寸来看，卡盘主体的外径适配6寸主轴的安装规格，整体轴向厚度控制在120mm以内，卡爪的最大张开行程可达单爪18mm，适配的工件夹持直径范围在20mm到160mm之间，最高允许回转速度为4000rpm，常规配置下的额定夹持力为18kN，可满足黑色金属、有色金属等常规材质工件的车削、磨削加工夹持需求。在实际应用场景中，这类双爪卡盘常被用于通讯接插件、小型对称结构五金件、汽车小尺寸对称零部件的批量加工产线，相比定制专用夹具，通用化的双爪卡盘基体搭配可换爪头的设计，能在多品种小批量的生产模式下快速切换夹持方案，降低工装投入成本。设计过程中对卡爪的受力结构做了针对性强化，卡爪座与基体滑槽的配合面采用了加宽导向面设计，

　　配合面的长度达到卡爪宽度的1.2倍，重切削工况下能有效避免卡爪出现倾覆力矩导致的夹持松动，盘体上的减重孔在保证整体结构刚性的前提下，降低了卡盘自身的转动惯量，减少主轴启停时的惯性冲击，提升高速回转过程中的动态稳定性。卡盘的润滑通道采用内置式设计，日常维护时只需从盘体侧面的注油杯注入润滑脂，即可对内部的斜楔驱动面、滑槽配合面进行持续润滑，避免长期使用后出现卡爪移动卡滞、定心精度漂移的问题，夹持力的调节可通过后端回转油缸的油压参数进行线性调整，操作人员可根据工件的材质、壁厚、切削负载灵活设置夹紧力，避免薄壁工件因夹持力过大出现变形，或是重切削时因夹持力不足出现工件飞脱的安全隐患。
