大批量加工用双工位液压夹紧工装结构

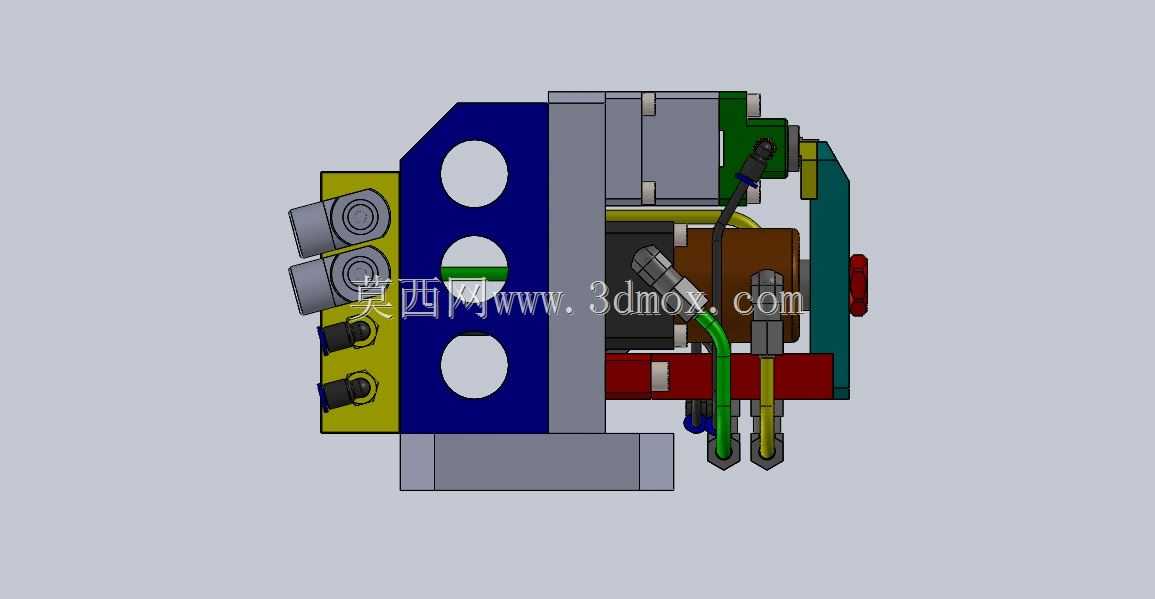

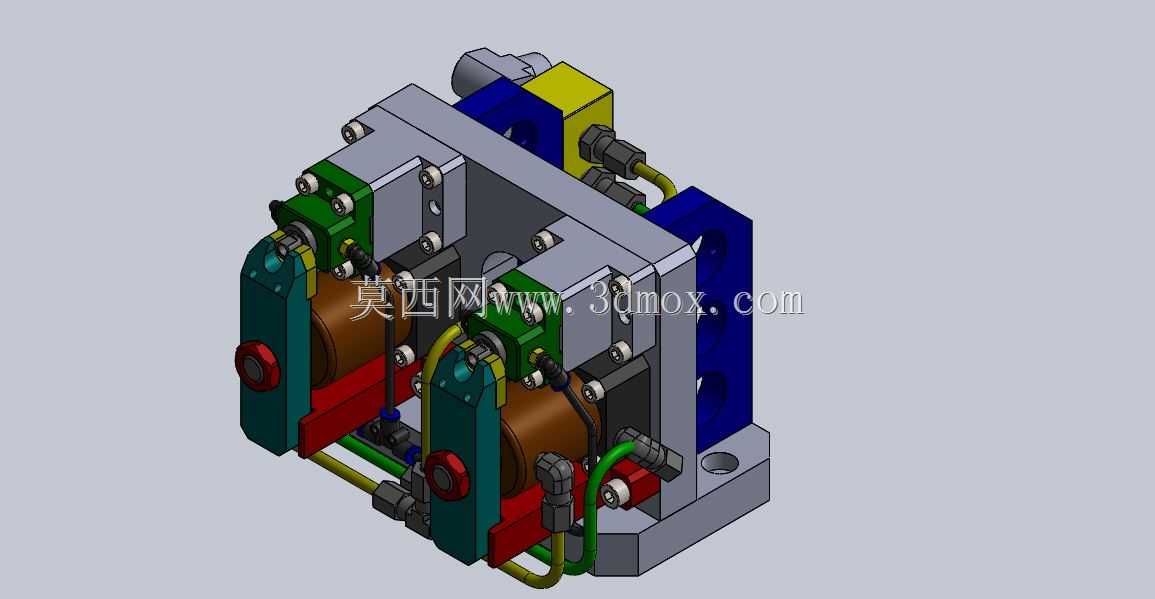

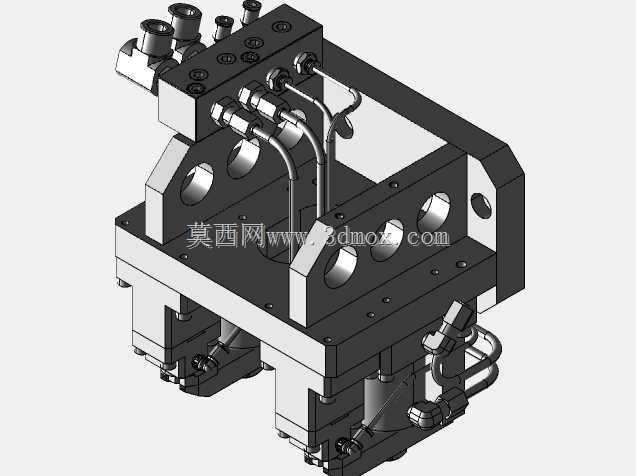

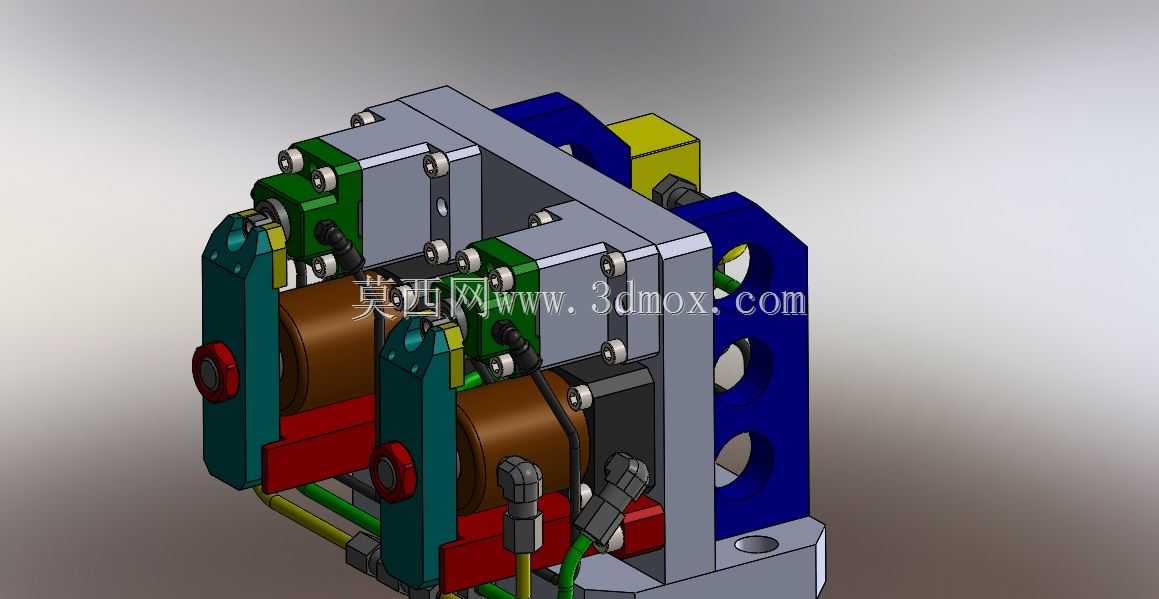

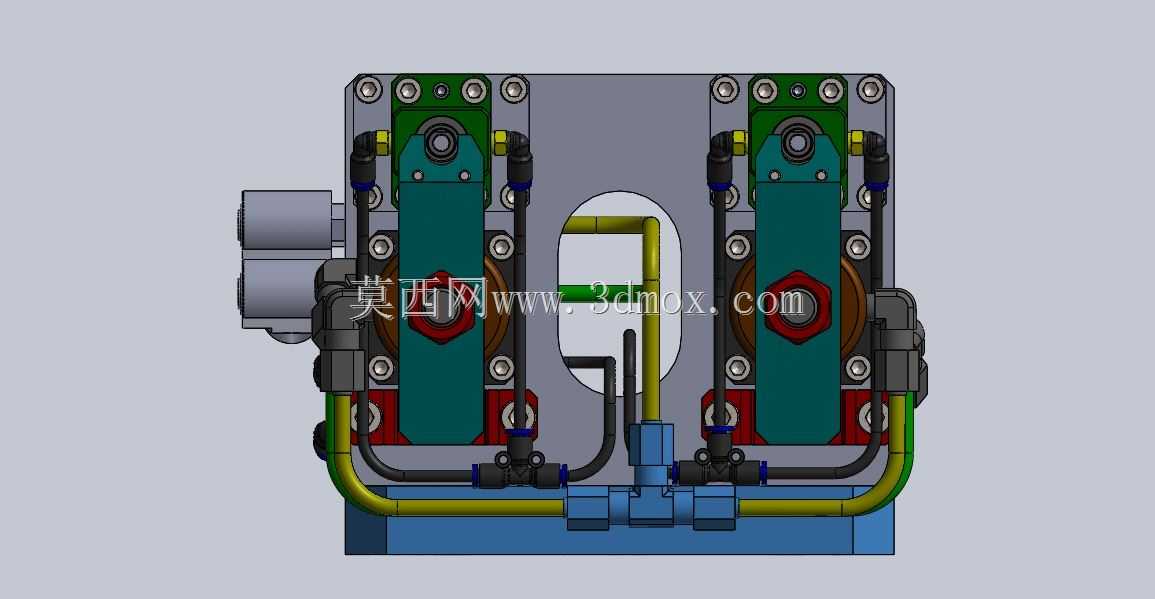

　　这套液压夹紧工装主要面向大批量机加工产线的工件装夹需求，适配加工中心工序中圆柱类回转工件的多工序加工场景，可同时完成两件工件的定位与夹紧，在量产场景下能有效减少单件装夹的辅助时间，提升设备主轴的实际运行占比。从结构布局来看，整套工装采用底板集成式安装设计，所有液压油路、定位组件、夹紧执行元件均集成在钢制安装基板上，基板上预留的安装孔位可直接匹配常见立式加工中心的T型槽间距，安装时无需额外制作过渡转接板，可直接固定在机床工作台上，安装边界控制在紧凑型加工中心的行程范围内，不会出现超程干涉问题。定位结构采用V型块配合轴向定位挡销的组合形式，工件放置时可直接依托V型面完成径向自由度约束，轴向挡销限制工件的轴向窜动，

　　重复定位精度可满足IT7级加工的装夹要求，无需每次装夹后进行打表找正。夹紧执行单元采用转角油缸配合杠杆压臂的结构，油缸动作时压臂先回转到位再垂直下压，避免上下料时压臂与工件产生干涉，压臂与工件接触的位置镶嵌有铜质垫块，防止夹紧力过大在工件表面产生压痕，同时铜垫的磨损后更换成本极低，日常维护仅需定期更换磨损垫块即可。液压控制回路采用同步阀控制两组夹紧油缸的动作，保证两个工位的夹紧力一致，不会出现单侧夹紧力不足导致的工件加工移位问题，油路全部内置于安装基板内部，外部仅预留一个进油口与一个回油口，连接机床配套的液压站即可完成驱动，外部无裸露油管，避免加工过程中铁屑飞溅刮伤油管造成泄漏。工装侧面的立式支撑板上集成了工件到位检测的安装位，

　　可加装接近开关检测工件是否放置到位，未放置到位时液压系统不会执行夹紧动作，同时可向机床系统发送信号禁止主轴启动，避免误操作导致的撞机风险。整套工装的夹紧力可通过液压站的压力阀进行调节，针对不同壁厚、不同材质的工件可灵活调整夹紧力大小，适配薄壁有色金属工件与钢制工件的不同装夹需求，不会出现薄壁件夹装变形的问题。在排屑设计上，工装的定位面与夹紧组件之间预留了足够的排屑间隙，加工产生的铁屑可随切削液直接冲离定位区域，不会在定位面堆积导致的工件定位偏差，日常清理仅需在加工批次完成后用压缩空气吹扫即可，无需拆解组件清理。从实际使用场景来看，这套工装可适配圆柱类壳体、轴套类零件的铣面、钻孔、镗孔等多道加工工序，

　　一次装夹即可完成工件除夹持面外其余方位的加工内容，减少二次装夹带来的精度误差，双工位的设计可在主轴加工其中一个工位工件时，操作人员在另一侧完成上下料操作，将装夹辅助时间与机床加工时间重合，进一步提升产线的加工效率。结构设计上充分考虑了加工过程中的切削液防护，所有油缸的运动杆位置都加装了防尘密封圈，防止切削液与铁屑进入油缸内部造成密封件磨损，整套工装的无故障运行周期可满足两班倒量产产线的使用需求，易损件均采用标准件，采购替换便捷，无需定制特殊配件。
