数控车床用六英寸PU卡盘切割夹具结构

　　在数控车床的轴类、盘类零件切削加工场景中，工件装夹的同轴度、夹紧可靠性直接决定了加工尺寸精度与表面质量，这款适配6英寸规格PU卡盘的切割夹具，正是针对常规卡盘装夹异形件、软质包覆件时易出现的夹伤、定位偏移、夹紧力分布不均问题做的定向结构优化。从实际加工场景来看，普通三爪卡盘装夹带PU包覆层的工件时，硬爪的刚性接触很容易在PU表面留下压痕，甚至破坏包覆层的完整性，而这款夹具通过分布在卡盘端面上的多组可调夹紧块，把集中的夹紧力分散到多个接触点位，每个夹紧块的接触端面做了适配工件外轮廓的修形空间，安装时可根据工件实际外径微调每个夹块的伸出量，保证各点位夹紧力均匀一致，既避免了软质材料表面的夹伤问题，也能在高速切削时提供足够的夹持摩擦力，防止工件在切削力作用下出现打滑、转动错位的情况。

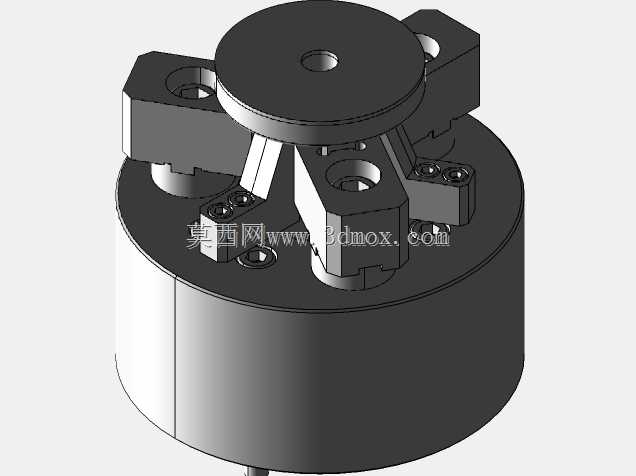

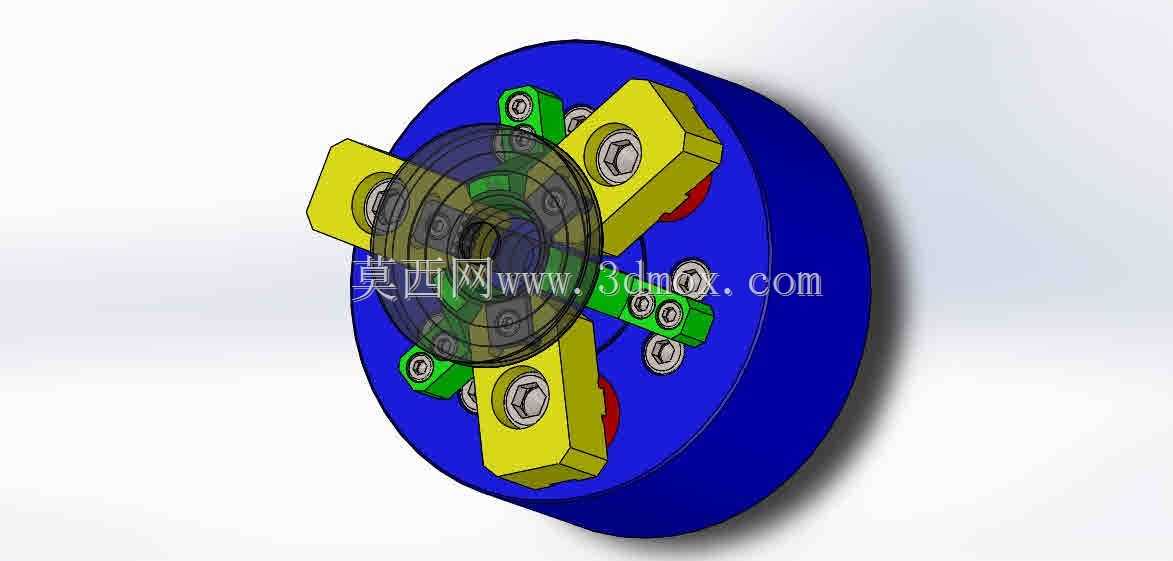

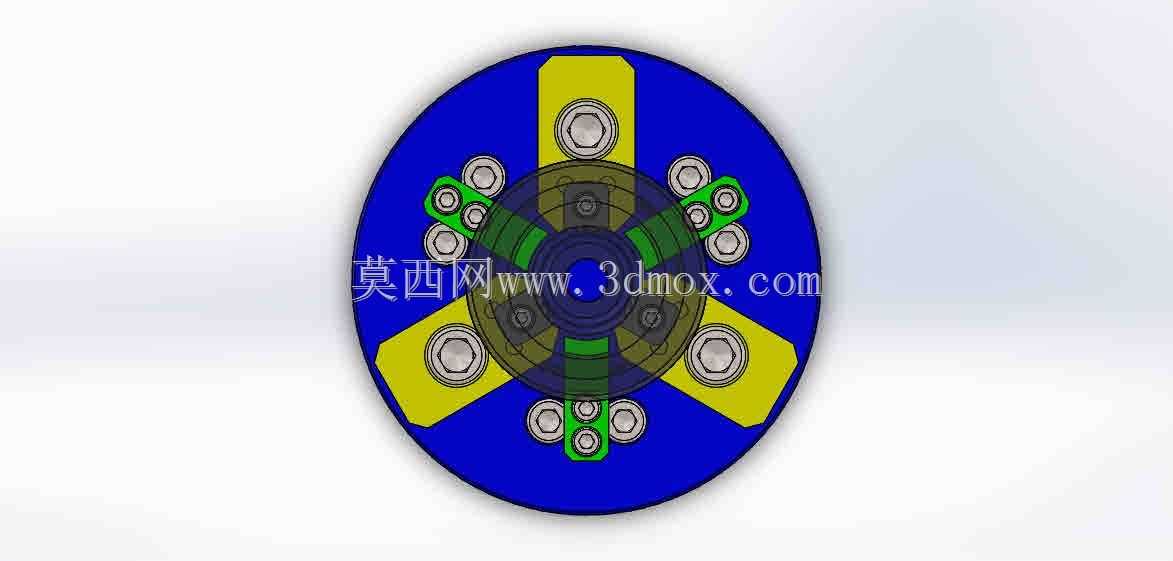

　　从结构设计思路上，这款夹具采用了与标准6英寸卡盘法兰端完全匹配的安装基准，底座圆盘的连接孔位完全对应PU卡盘端面的原有螺孔位置，不需要对卡盘本体做任何二次加工，直接通过内六角螺栓就能完成整体固定，安装边界完全控制在6英寸卡盘的原有外径范围内，不会超出卡盘的最大回转直径，避免加工时夹具与车床刀架、护罩发生运动干涉。底座上的夹紧模块采用分体式设计，黄色的硬质夹紧块承担主要的定位与受力传递作用，绿色的调整垫块用来适配不同直径范围的工件，每个模块都通过内六角螺栓与底座连接，调整时只需要松开对应螺栓，滑动调整块到合适位置再锁紧即可，不需要整体拆卸夹具，换型调整的时间比定制专用软爪缩短60%以上。

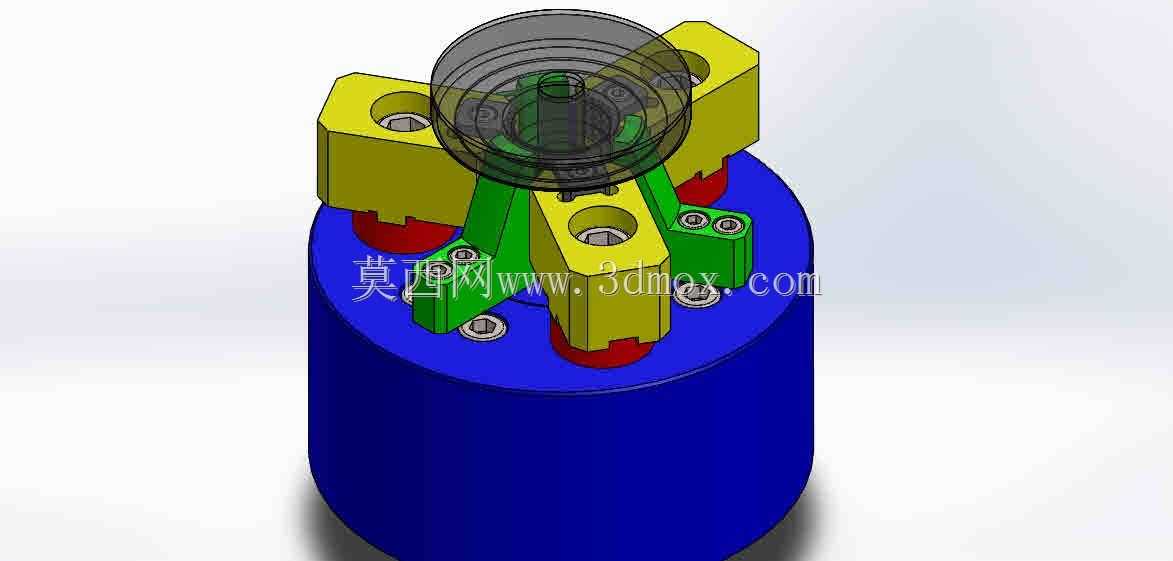

　　在功能特性上，这款夹具除了常规的圆形工件装夹，还能通过调整各夹块的位置，实现对非圆截面、带局部凸台异形件的可靠装夹，中心位置的透明防护挡板可以阻挡切削过程中飞溅的切屑，避免切屑进入卡盘内部的传动缝隙，减少卡盘日常维护的清理工作量。夹块的受力面做了防滑纹理处理，在同等夹紧力下能提供更大的静摩擦力，即便是进行大进给量的切割、端面车削加工，也能保证工件的位置精度稳定，加工后的工件端面跳动、径向圆跳动都能控制在0.02mm以内，满足精密零件的加工公差要求。

　　从实际使用的适配性来看，这款夹具不需要更换卡盘本体，直接在现有6英寸PU卡盘上加装即可使用，整体结构没有复杂的传动部件，日常维护只需要定期清理接触面的切屑、在连接螺栓处涂抹少量润滑脂防止锈蚀，就能长期保持调整精度。相比定制专用的液压卡盘爪，这套夹具的制造成本更低，调整灵活性更高，对于多品种小批量的加工场景，能大幅减少工装准备的周期，不需要针对每一种工件单独制作软爪，只需要调整现有夹块的位置就能完成装夹，尤其适合通讯类精密零件、小型五金件、带包覆层管件的车削、切割加工工序，在保证装夹精度的同时，也能避免工件装夹变形带来的尺寸超差问题。夹具的所有外露部件都做了倒角处理，没有尖锐的棱角，安装操作时不会划伤操作人员，整体重量控制在卡盘的额定负载范围内，高速旋转时的动平衡性能经过校验，不会因为加装夹具带来额外的振动，保证车床加工时的运行稳定性。
