带旋转分度机构的加工中心工装结构

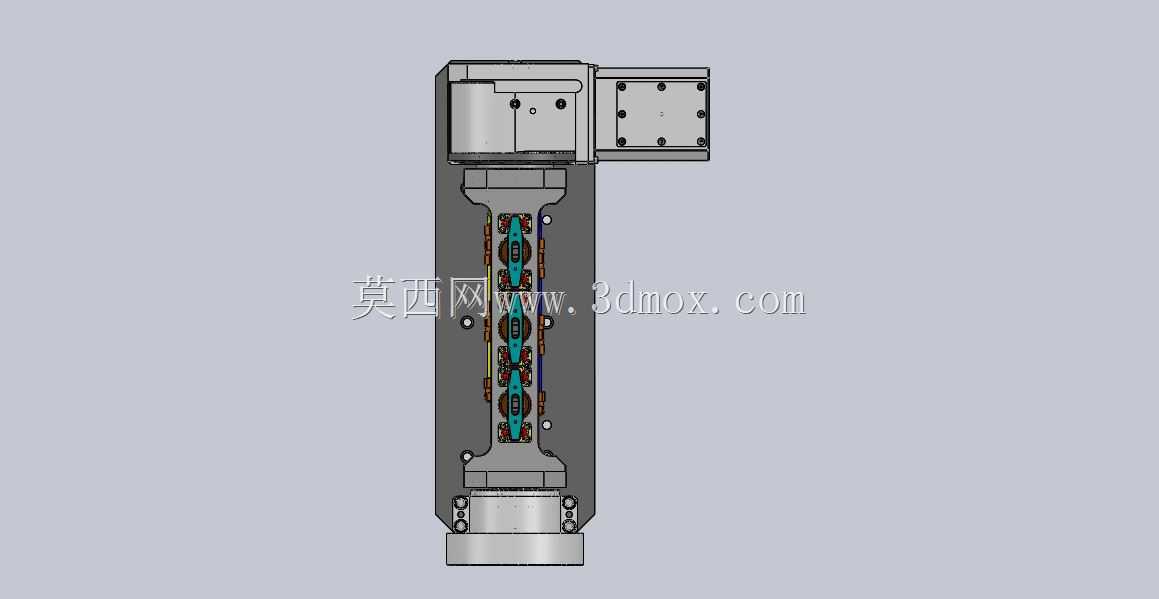

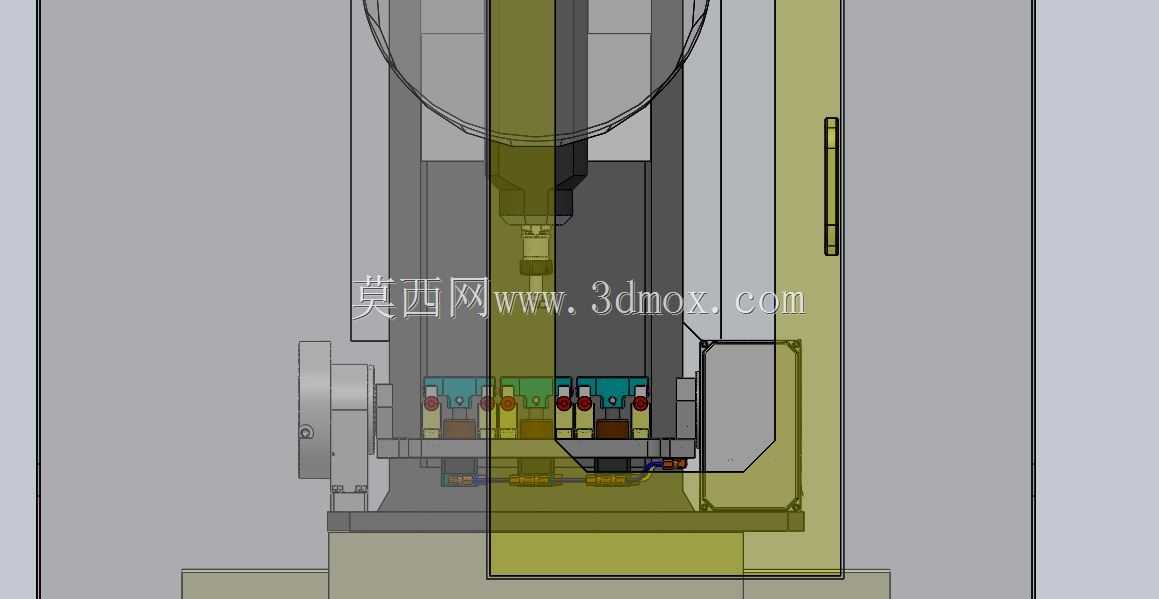

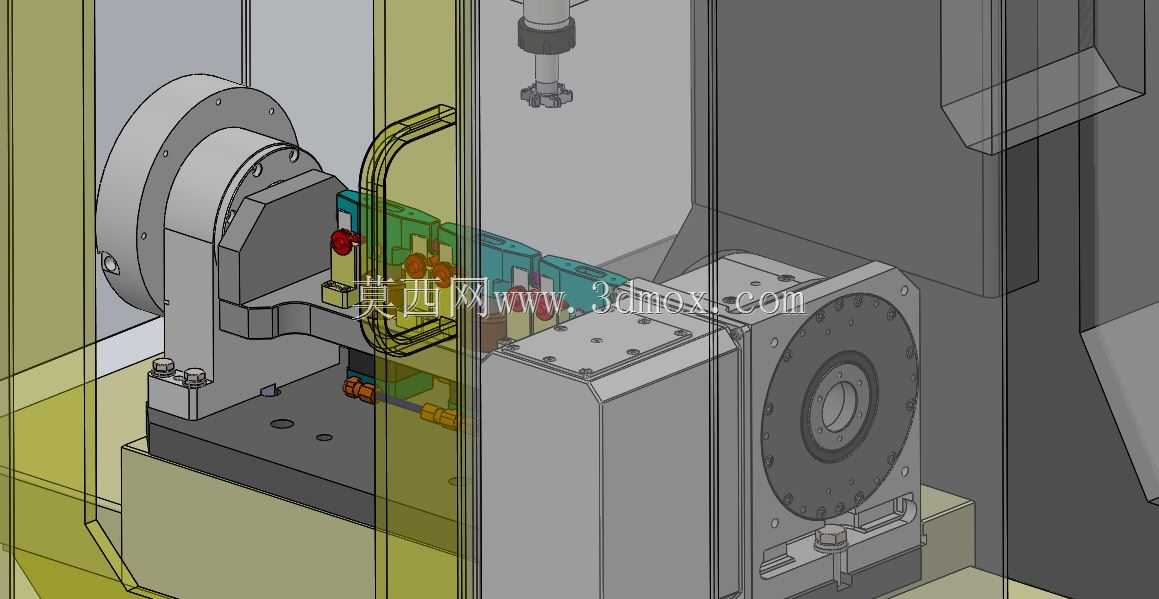

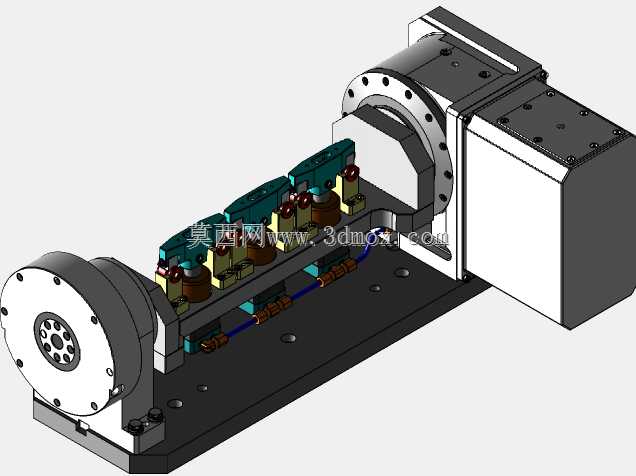

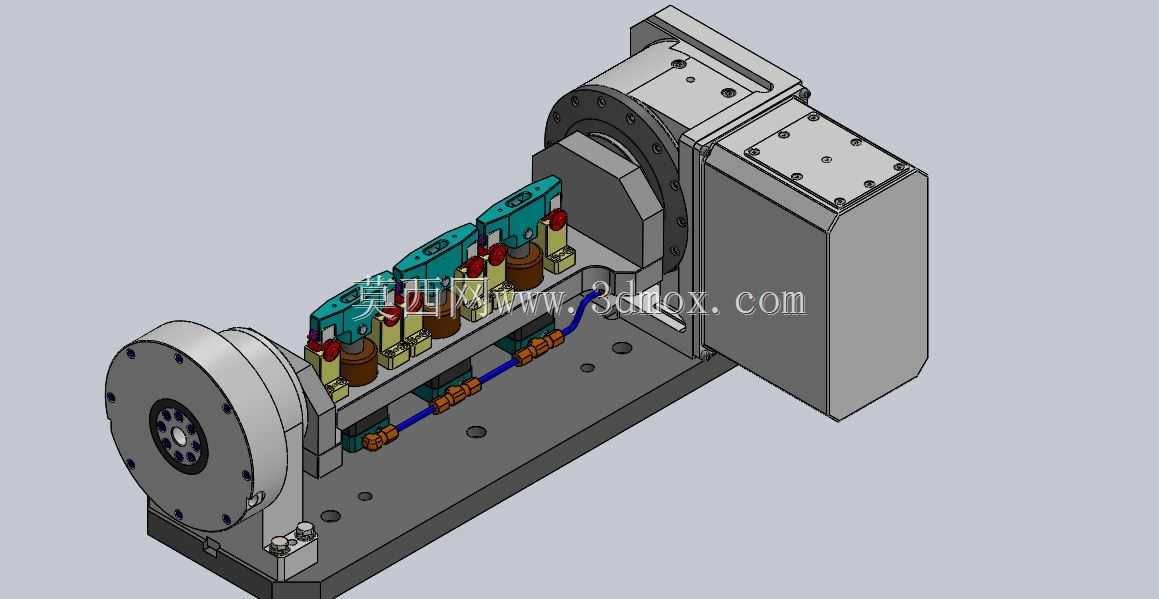

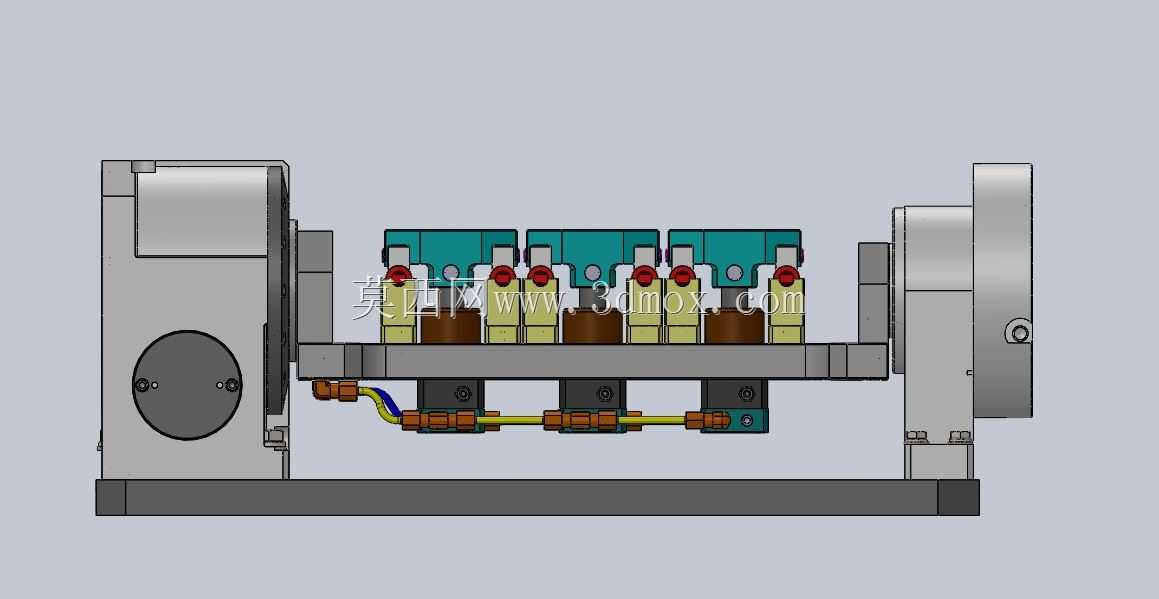

　　这套带旋转分度功能的加工中心配套结构，主要适配立式加工中心的多面加工工序场景，在实际生产中多用于小型异形结构件、阀块类零件、小型传动组件的一次装夹多工位加工，能有效减少工件重复装夹带来的定位误差，压缩工序流转的辅助时间。从结构布局来看，整套装置分为分度驱动端、尾座顶紧端、夹具安装平台、防护外罩几个核心部分，分度端采用内置回转驱动结构，盘面带有标准T型槽与定位销孔，可适配不同规格的定制夹具安装，尾座端配置可伸缩顶紧机构，针对长轴类、跨距较大的工件可提供辅助支撑，降低加工过程中的切削震颤。设计过程中优先考虑了加工行程的匹配性，整套装置安装在加工中心工作台面后，回转直径控制在机床Y向行程的80%以内，避免回转过程中与机床主轴罩、

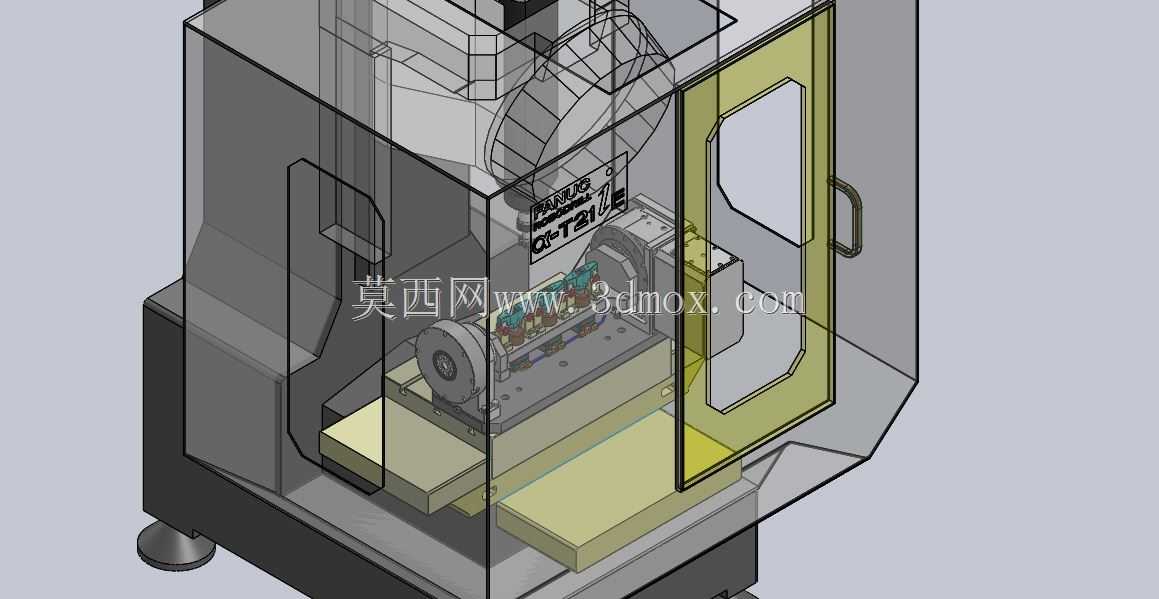

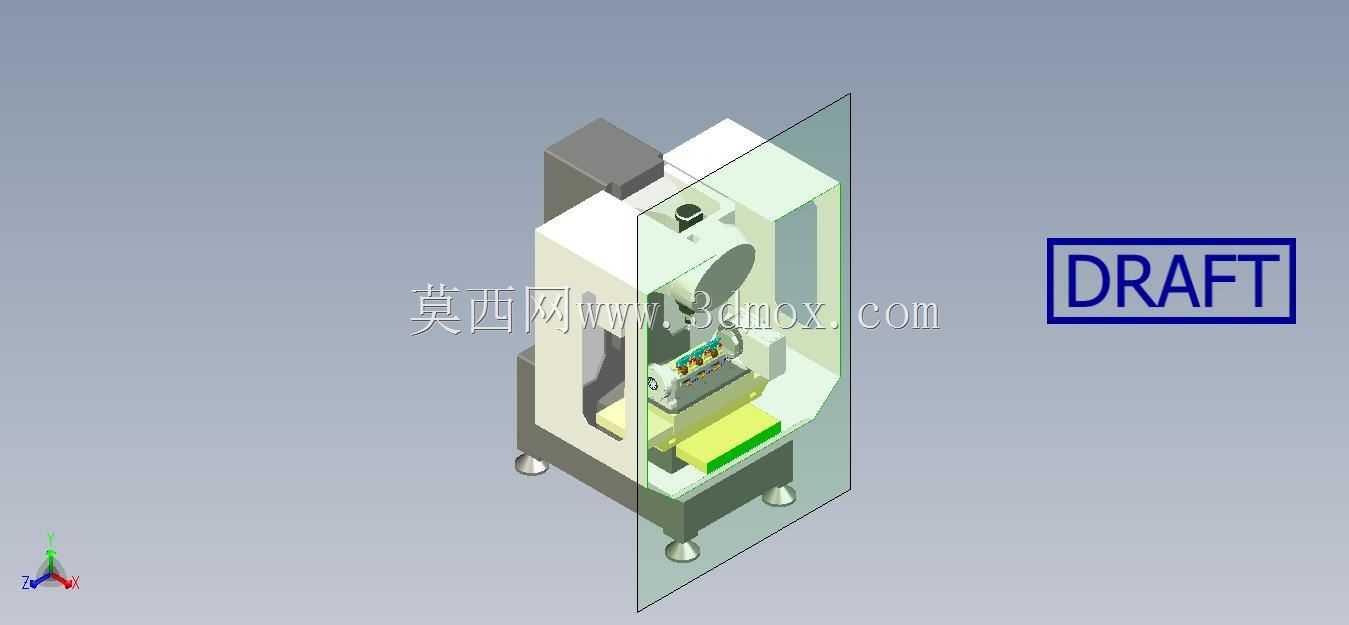

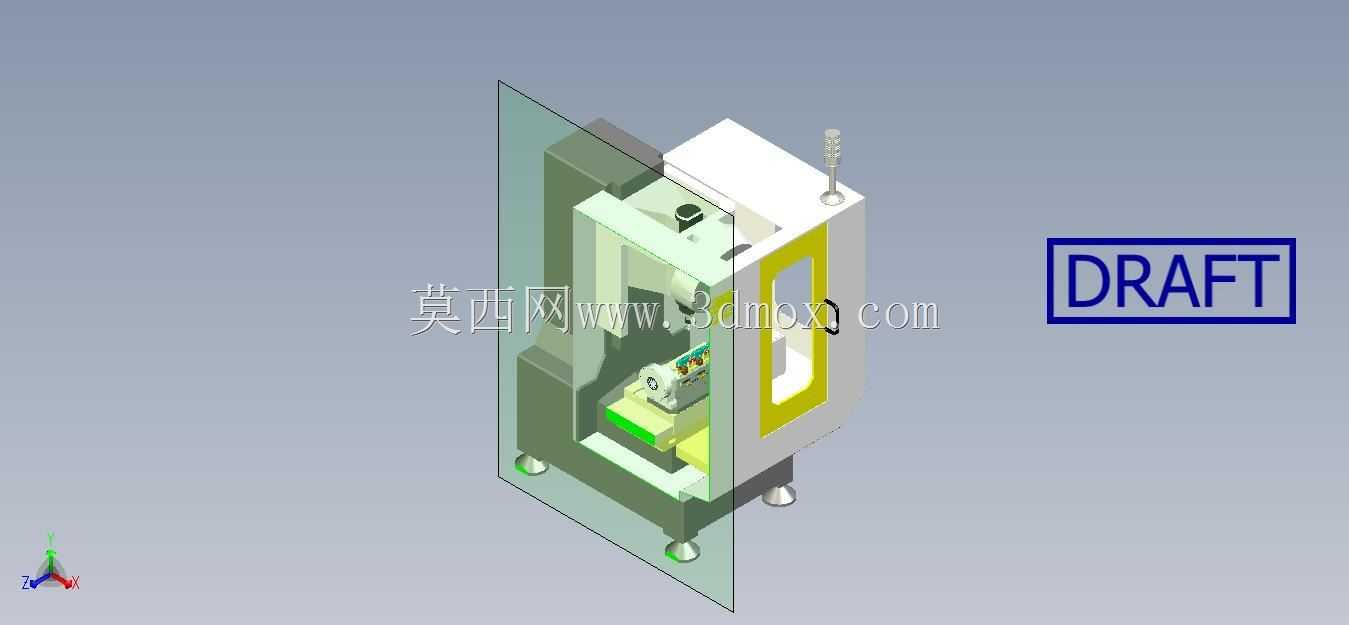

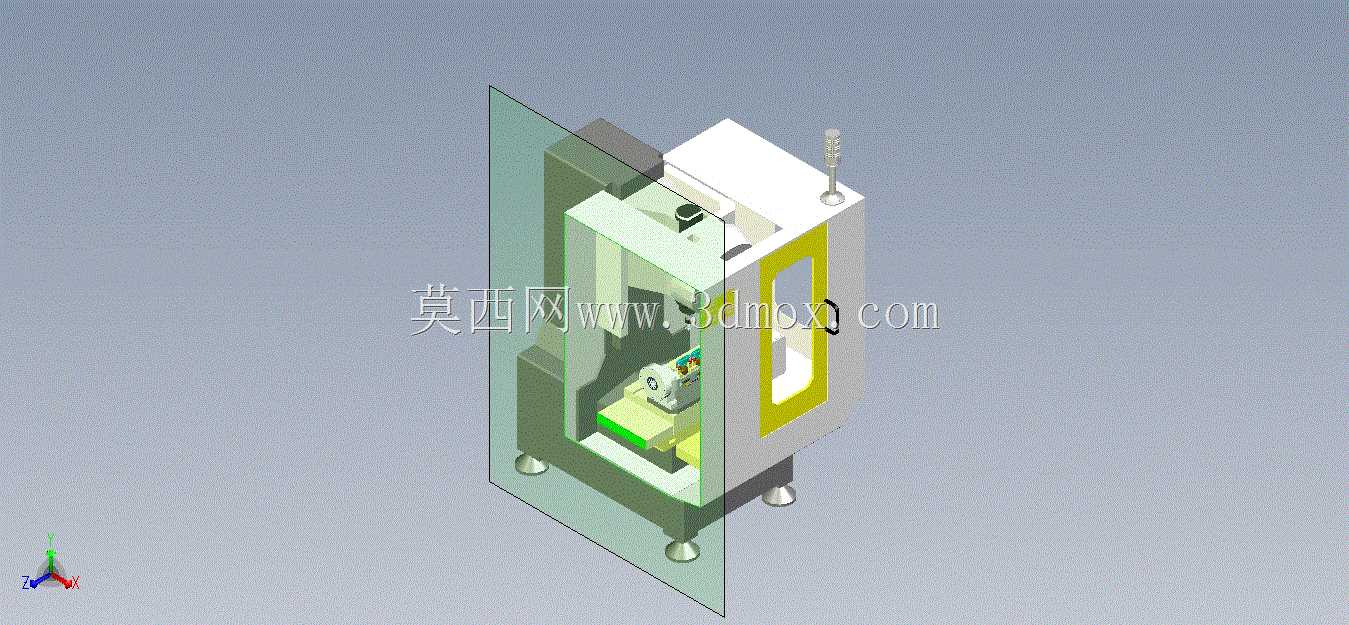

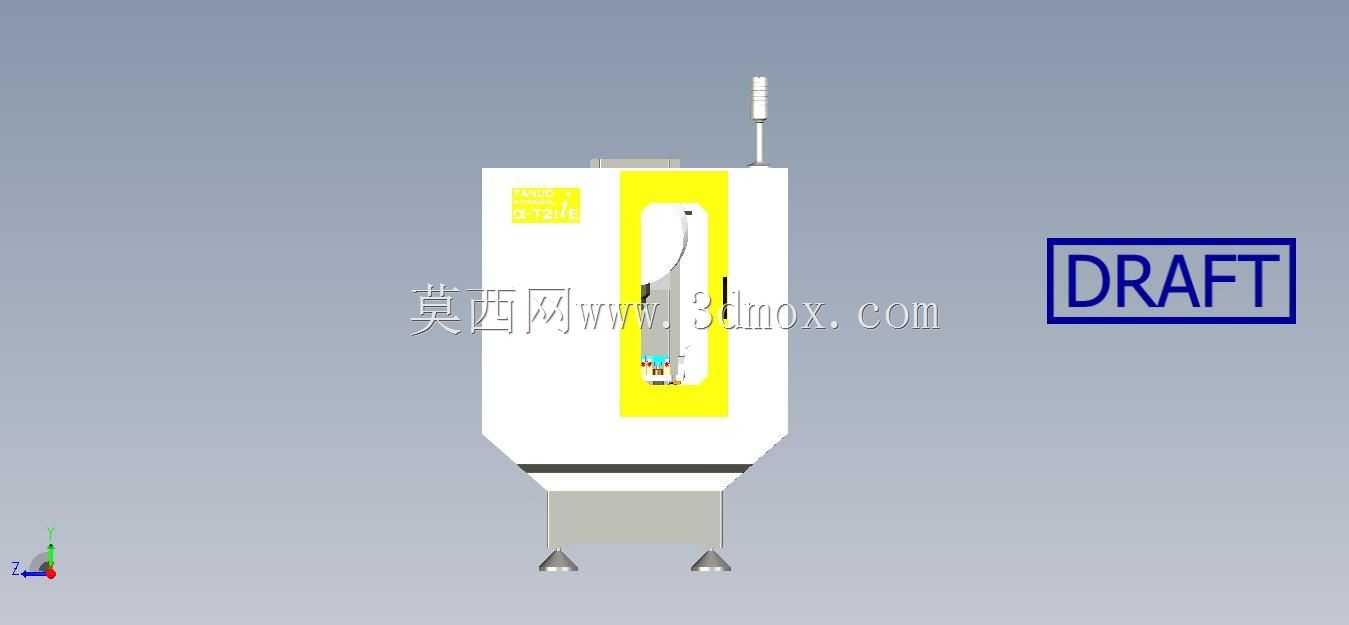

　　钣金护板发生干涉，Z向高度预留了足够的刀具避让空间，即使安装最长规格的机夹刀，也能完成工件最下端位置的铣削、钻孔加工。夹具安装区域的定位基准面做了高频淬火处理，表面硬度达到HRC55以上，长期装夹拆卸不会出现基准面磕碰凹陷的问题，分度盘的锁紧机构采用圆周多点抱紧结构，加工时可完全锁死回转间隙，重切削工况下不会出现分度盘偏移导致的加工尺寸超差。防护结构采用半透明聚碳酸酯板作为观察窗，既可以阻挡加工过程中的切削液飞溅、铁屑飞出，又能让操作人员直观观察内部加工状态，防护门配置了安全联锁触发块，门体未完全关闭时机床无法启动主轴回转，符合机加工设备的安全防护要求。气路与油路走线全部采用拖链内置排布，回转过程中不会出现管线拉扯、缠绕的问题，

　　分度机构的润滑注油点全部引到设备外侧，日常维护时不需要拆解外罩即可完成注油保养。在实际选型适配时，需要核对加工中心工作台的T型槽间距，这套结构的底座安装孔做了长圆孔设计，可适配一定范围内不同槽距的机床工作台，不需要额外加工过渡转接板。针对不同的加工材质，分度锁紧力可通过调压阀调整，加工铝合金等软质材料时可适当降低锁紧压力，避免分度盘受压变形，加工钢件、不锈钢等硬质材料时将锁紧压力调至额定值，保证切削过程的结构刚性。整套结构的定位重复精度控制在0.01mm以内，可满足绝大多数精密机加工零件的公差要求，不需要每次回转后重新打表找正，大幅降低了操作人员的重复劳动强度。
