双转台四轴联动铣削加工夹具结构

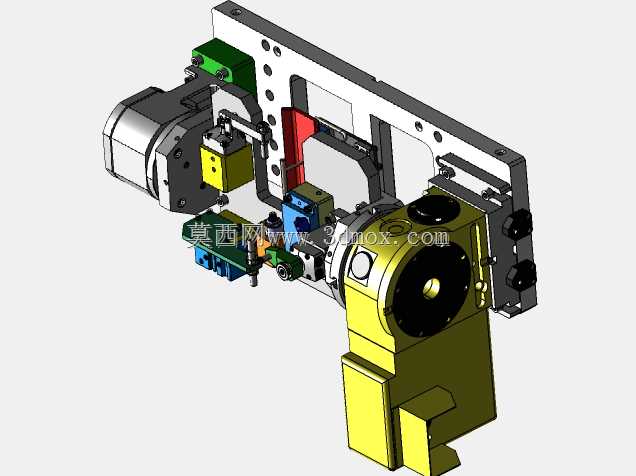

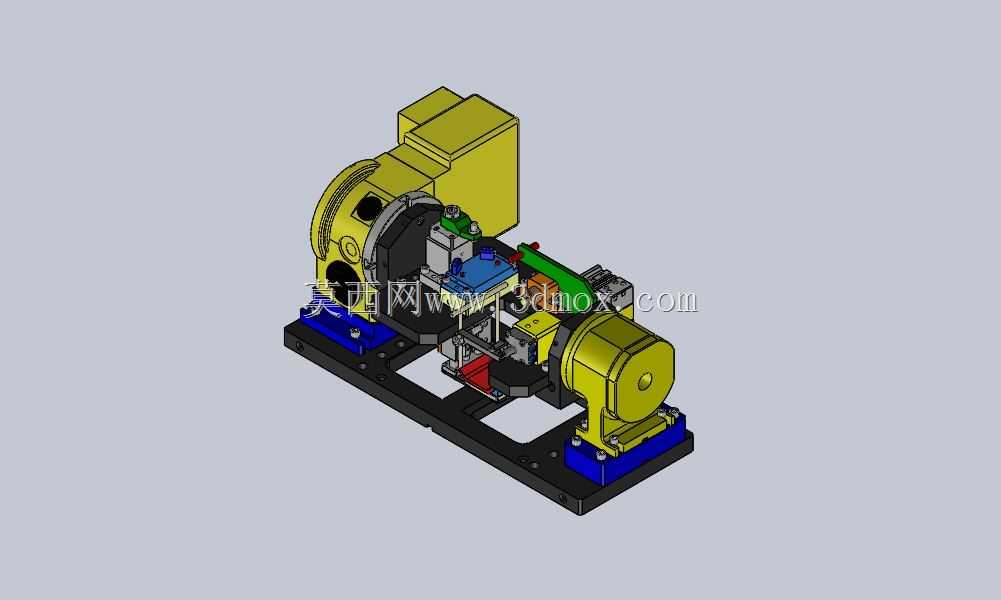

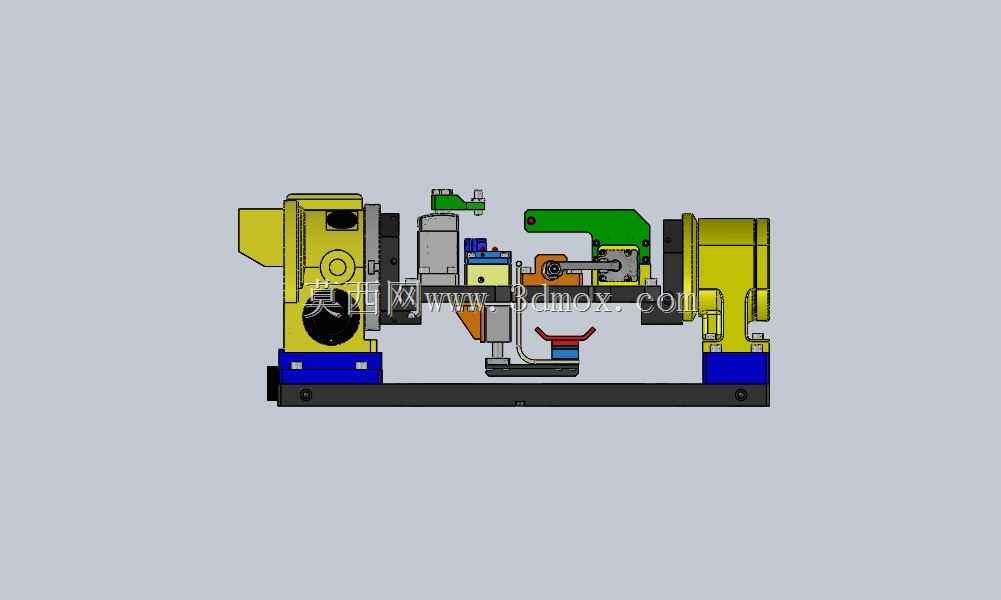

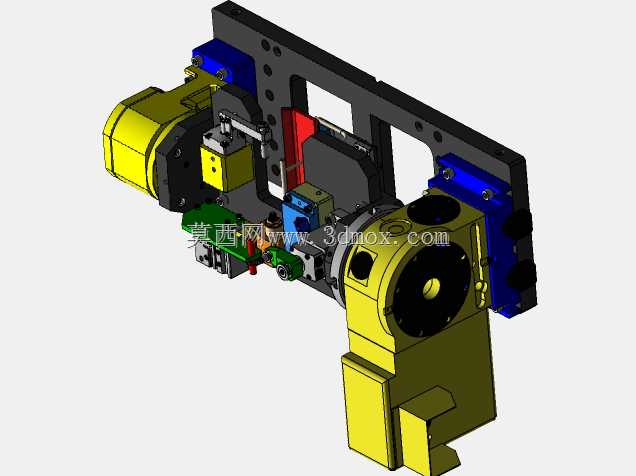

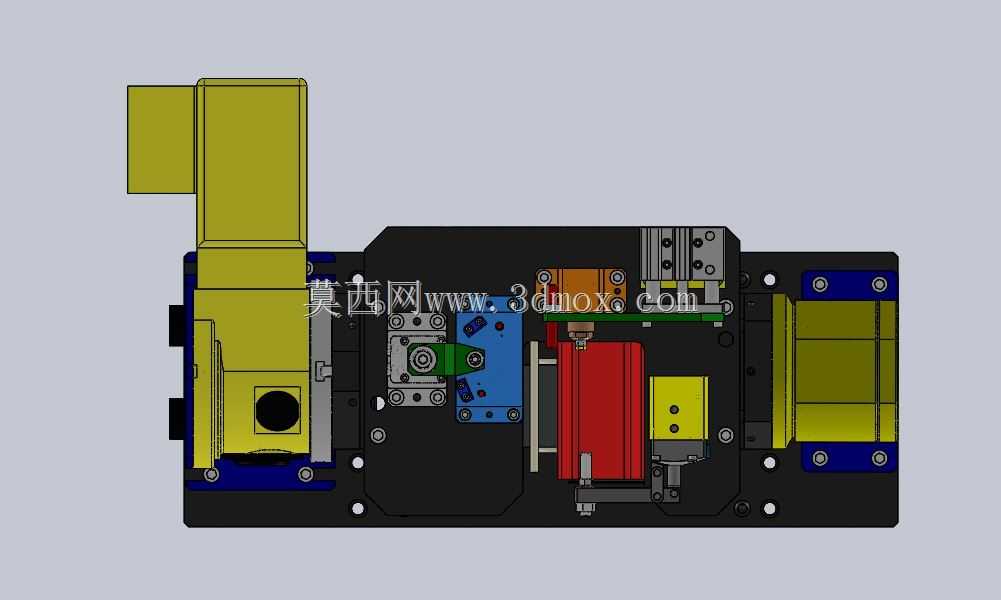

　　这套铣削加工夹具主要适配带双数控转台的立式加工中心，针对通讯类小型结构件的多面铣削、槽位加工、孔系钻攻工序设计，解决传统单工位夹具单次装夹仅能加工单一面、多次装夹定位误差累积的问题，在批量精密零件加工场景中能大幅缩减装夹辅助时长，提升加工面之间的位置精度一致性。整套夹具采用对称式双转台桥接布局，两端的转台连接座通过定位销与内六角螺栓固定在转台端面法兰上，中间的夹具基板横跨两个转台，随转台做A轴回转动作，可实现工件0-360度范围内任意角度的分度定位，满足工件周向所有面的加工走刀需求，无需二次拆装工件。夹具的定位单元采用一面两销的经典定位逻辑，基板上设置的硬质合金定位块作为主要定位基准面，限制工件三个自由度，

　　配套的菱形销与圆柱销分别限制剩余的转动与移动自由度，定位重复精度可控制在0.02mm以内，完全满足通讯类结构件IT7级的加工精度要求。夹紧单元采用气动与液压结合的夹紧方式，分布在工件四周的转角缸在装件时处于抬起让位状态，工件放置到位后，转角缸活塞杆旋转90度下压，配合浮动压头将工件牢牢压合在定位面上，压头接触位置特意避开刀具走刀路径，防止加工过程中出现撞刀问题；针对工件薄壁易变形的部位，还增设了辅助支撑缸，支撑头在主夹紧动作完成后伸出顶紧工件薄壁背面，抵消铣削力带来的工件振颤，避免薄壁部位加工后出现让刀变形、表面振纹的问题。夹具的气液管路全部内置在基板与桥接座的内部孔道中，仅在转台尾端预留统一的油路、气路快插接口，

　　外接管路通过转台中心的回转接头连接，避免转台回转过程中管路缠绕干涉，外部走线整齐，日常维护时仅需检查快插接口的密封状态即可。整套夹具的安装边界充分考虑常规850型立式加工中心的工作台行程，基板长度适配双转台的中心距，整体装夹后最高点距离工作台面的高度控制在机床Z轴行程安全范围内，不会出现超程问题；夹具底部设置了统一的找正基准边，安装时可通过百分表拉表找正，将夹具与机床坐标系的同轴度误差控制在允许范围内。在实际加工场景中，这套夹具可同时装夹多件同类型工件，配合机床的刀库自动换刀功能，可一次性完成工件周向所有面的粗铣、精铣、钻孔、攻丝工序，中途无需人工干预，单班加工效率较传统平口钳装夹提升两倍以上，加工出的工件尺寸一致性好，

　　后续人工去毛刺与尺寸检测的工作量也大幅降低。设计过程中对夹具的受力变形做了针对性优化，桥接基板采用高刚性铸铁材质，内部设置加强筋结构，在转台高速回转与急停状态下不会出现明显的弹性变形，夹紧元件的布局经过走刀仿真验证，所有加工路径下刀具与夹具元件之间都预留了足够的安全间隙，避免实际加工中出现干涉撞机的风险。
