加工中心BT30刀柄对刀工装结构

　　这套结构主要服务于立式加工中心的机外对刀作业场景，在批量零件加工的生产车间里，操机人员如果每次都在机床主轴上完成对刀、刀具长度补偿值输入，会占用大量设备有效切削时间，尤其是多刀位批量加工的工况下，单台设备的停机对刀时间占比甚至能达到15%以上，这套工装就是为了把对刀作业从机床加工循环里剥离出来，在机外提前完成每把BT30刀柄装夹刀具的长度、径向跳动参数测量，直接把测量得到的补偿值录入机床系统，大幅压缩设备非切削待机时间。

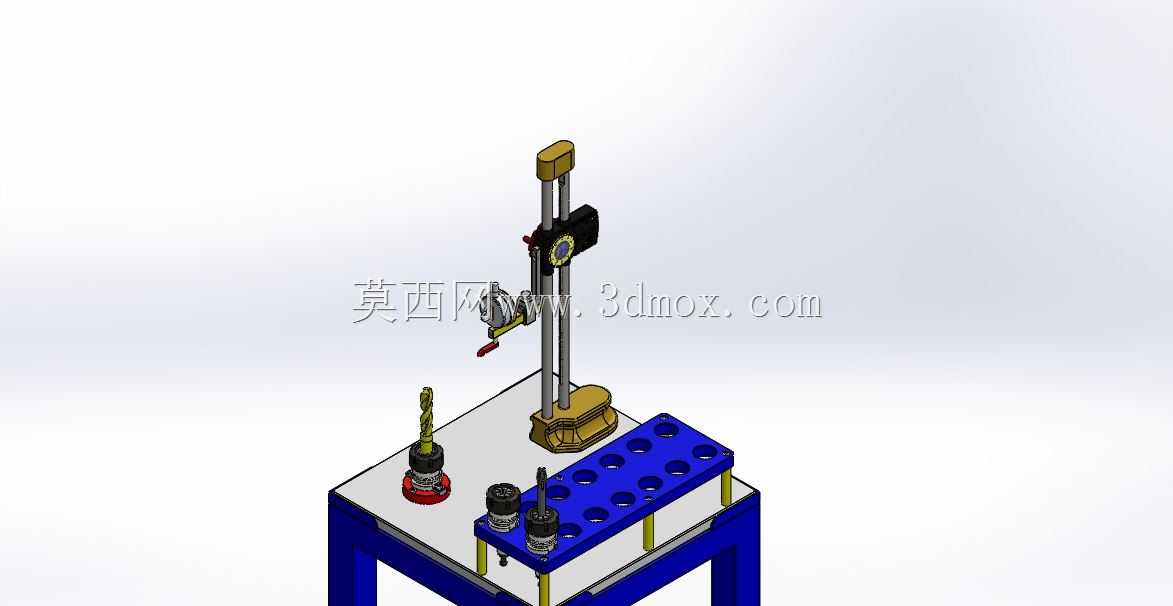

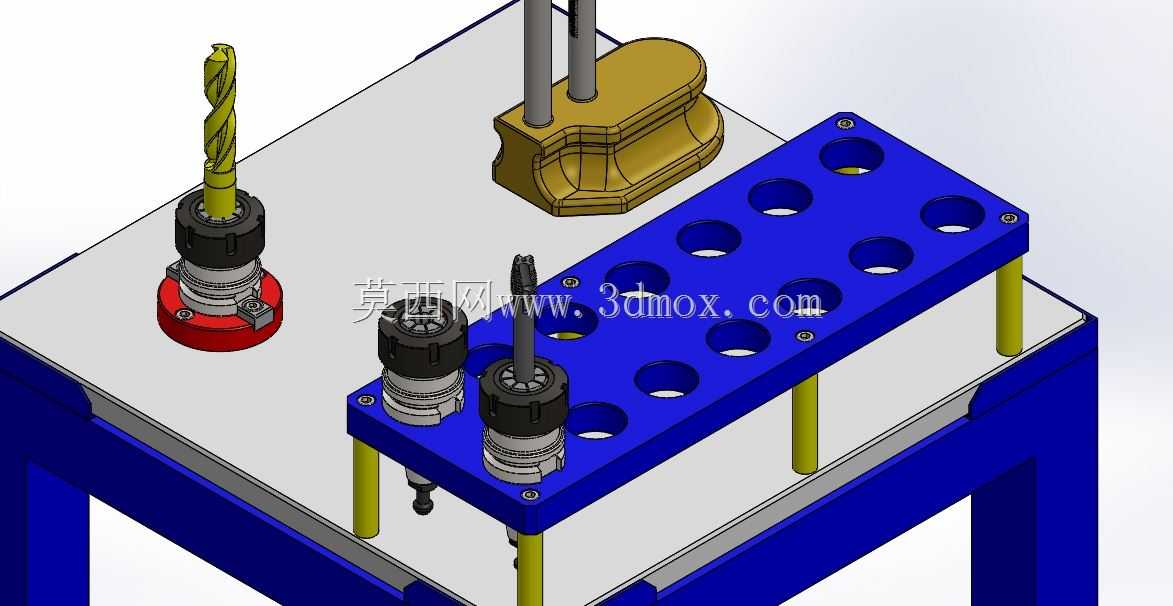

　　从结构布局来看，整套工装采用立式支撑架构，底部是平整的安装基座，基座上预留了BT30刀柄的定位装夹位，和加工中心主轴的锥孔定位基准保持一致，保证刀柄装夹后的定位精度和机内装夹状态完全匹配，避免基准转换带来的测量误差。基座右侧设置了带阵列孔位的蓝色刀具放置台，孔位尺寸适配BT30刀柄的夹持段，可同时放置多把预装完成的待调刀具，减少操机人员来回取放刀具的走动距离，适配6S管理要求下的工位工具定置规范。

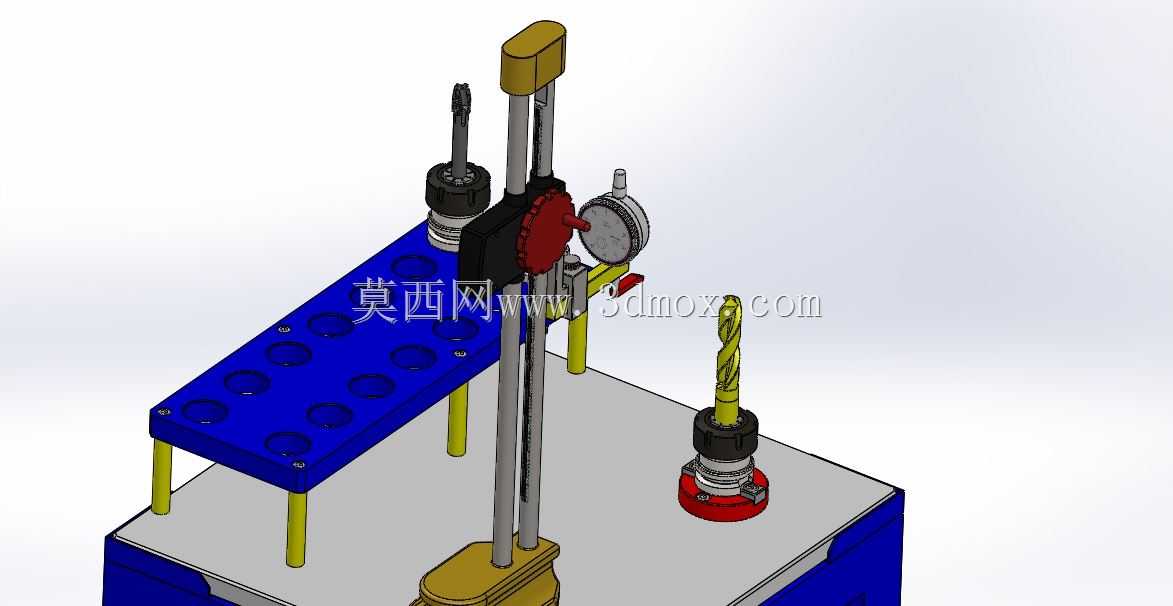

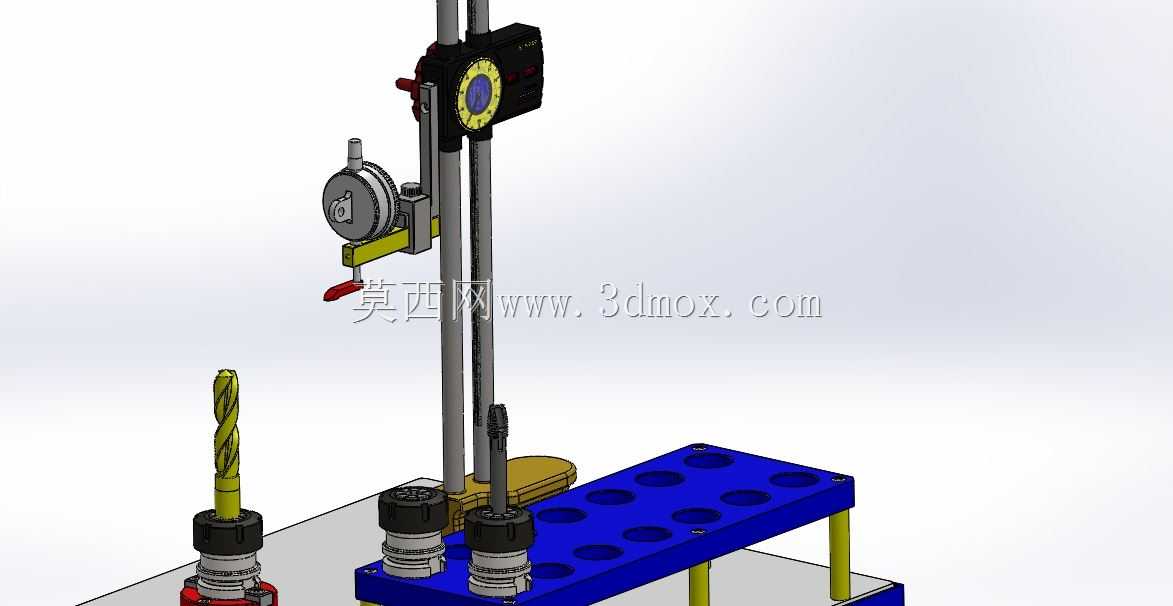

　　立式支撑立柱上集成了两套测量组件，一套是带百分表的高度测量滑台，滑台可沿立柱导轨做上下无级调整，锁紧机构能在任意测量位置固定滑台位置，百分表测头垂直向下，接触到刀具刀尖位置时即可读取刀具的长度基准值，滑台的导轨直线度控制在0.01mm/100mm以内，保证测量过程中不会因为滑台移动的直线误差影响读数准确性。另一套是带表高度尺组件，除了辅助核对刀具长度尺寸外，还可配合杠杆表完成刀具装夹后的径向跳动检测，判断刀柄弹簧夹头的锁紧状态是否合格，避免装夹偏斜的刀具上机后出现加工振纹、尺寸超差的问题。

　　设计过程中重点考虑了操作的人机工程性，测量滑台的调整手轮设置在操作人员站立时的手肘高度位置，锁紧拨杆的操作力控制在15N以内，单手握持即可完成滑台调整与锁紧操作，不需要额外施加过大的操作力。所有与刀柄接触的定位面都采用淬火处理，硬度达到HRC55以上，长期反复装夹刀柄也不会出现定位面磨损、基准偏移的问题，日常维护只需要定期擦拭定位锥面、给导轨加注少量润滑脂即可，不需要复杂的校准流程。

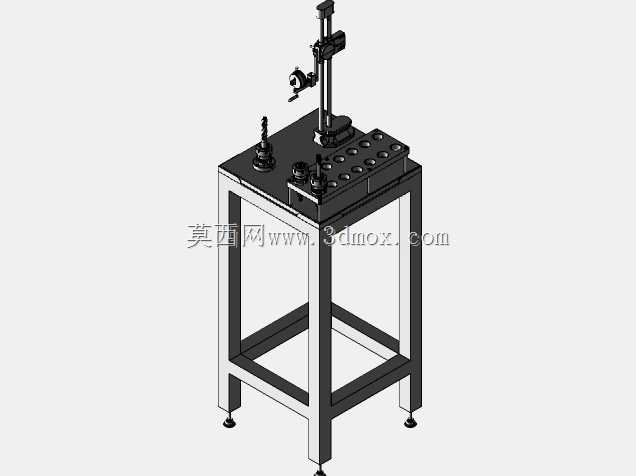

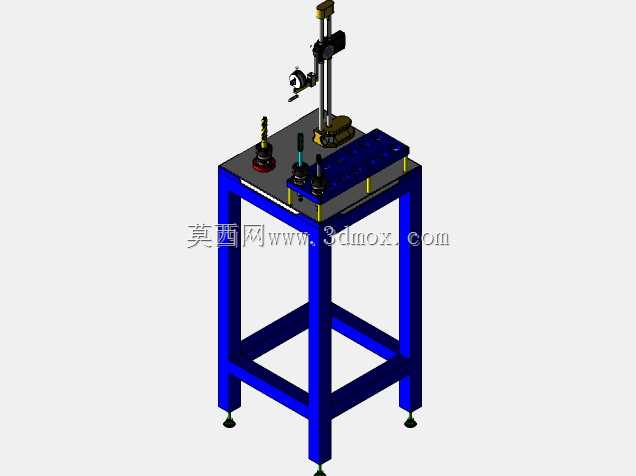

　　安装边界方面，整套工装的底部基座尺寸适配常规的钳工工作台台面，不需要对现有工作台做额外的打孔改造，直接通过底部的四个橡胶减震垫放置在台面上即可稳定使用，不会因为测量操作的施力出现工装滑移。工装的整体高度控制在1.2米以内，不会遮挡操作人员的视线，站立操作时不需要弯腰或者抬手过高，长时间作业也不容易产生疲劳。测量组件的横向伸出距离覆盖了所有刀柄装夹位的测量范围，不需要挪动刀柄位置就能完成单把刀具的全部参数测量，操作流程连贯顺畅。

　　在实际生产应用中，这套工装除了完成机外对刀的核心功能外，还可承担刀具入库前的精度检测工作，新采购的弹簧夹头、刀柄在入库前，可装夹标准检验棒在这套工装上检测锥面配合精度、夹持跳动值，把不合格的辅具提前筛选出来，避免不合格辅具上机后造成零件报废。同时在刀具修磨环节，也可通过这套工装测量修磨后的刀具长度变化，提前调整加工程序里的刀长补偿值，不需要等到上机试切时再调整参数，进一步降低试切环节的材料浪费。

　　整套结构的零部件没有复杂的异形曲面，大部分都是标准型材和标准量具的组合，加工制造难度低，普通的机加工车间就能完成自制，后期如果需要适配BT40、BT50等其他规格的刀柄，只需要更换基座上的刀柄定位套即可，不需要改动主体支撑结构，拓展性较强。所有滑动配合面都设计了防尘结构，避免车间里的金属切屑、切削液雾气进入导轨配合间隙造成滑动卡滞，在加工车间的多油多屑环境下也能长期保持稳定的操作手感，测量重复精度可以控制在0.02mm以内，完全满足常规零件加工的对刀精度要求。
