封闭式铣削加工专用夹具工作站结构设计

　　这套铣削加工夹具工作站的设计，核心是针对中小尺寸通讯类结构件、精密五金零件的批量铣削工序做的专用工装集成方案，整体采用全封闭防护式柜体结构，从实际产线落地的角度出发，把加工执行、夹具装夹、安全防护、状态提示几个模块做了一体化整合，不需要额外搭建外围防护架，落地接电接气就能直接接入产线使用。

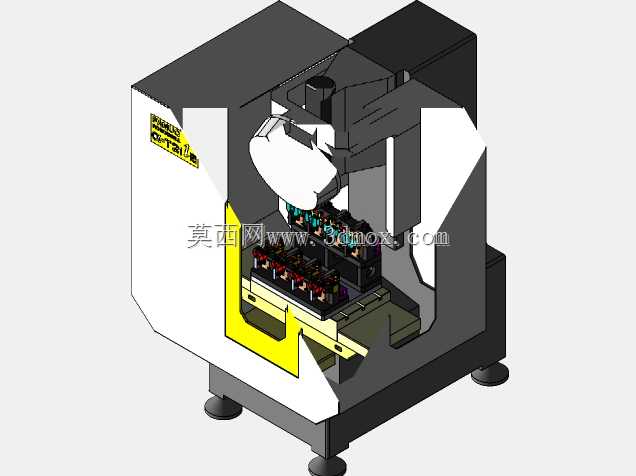

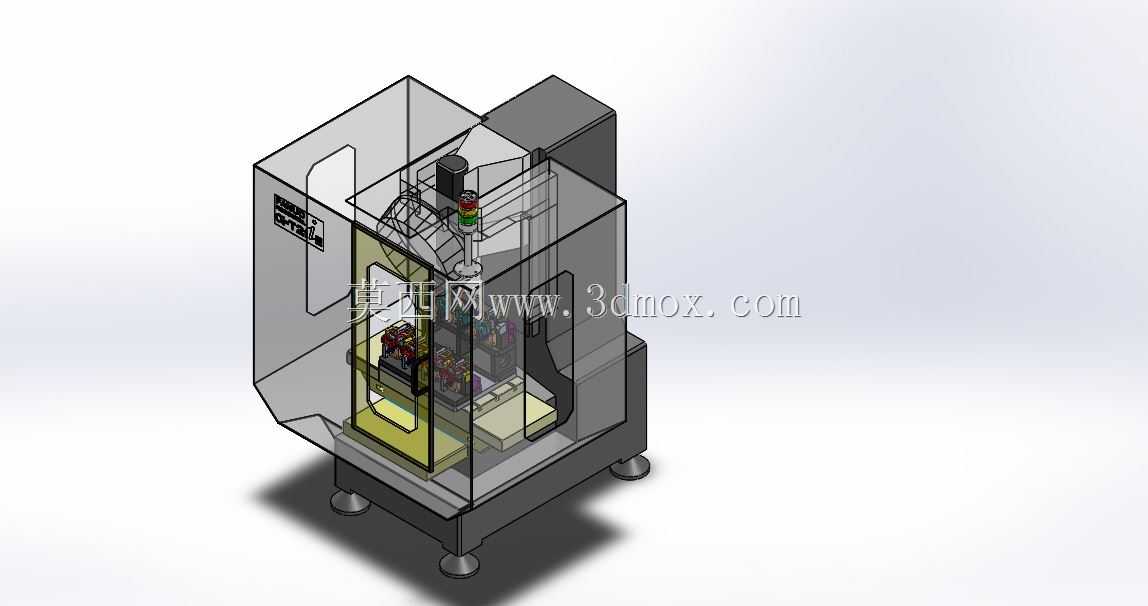

　　从安装边界来看，设备整体采用方形落地式布局，底部配置四个可调式减震支撑脚，单脚调节行程覆盖15mm范围，可适配车间地面存在的不平整工况，安装时不需要额外做预埋地基，只要保证放置区域地面承重满足每平米不低于800kg的要求即可，整体占地尺寸控制在1200mm×1000mm的矩形范围内，高度方向不超过2100mm，刚好适配多数机加工车间的标准设备行吊通行高度、车间照明走线高度，不会出现设备进场后超高无法通过车间通道、干涉顶部管线的问题。设备正面设置双开式带观察窗的防护门，观察窗采用夹丝防爆玻璃材质，既可以在加工过程中清晰观察内部切削状态、夹具装夹对位情况，也能阻挡高速铣削过程中飞出的切屑、切削液飞溅，防护门配备安全联锁开关，门体未完全锁止时主轴无法启动，从硬件层面规避误操作带来的安全风险。设备顶部集成了三色状态提示灯，可分别对应设备待机、加工运行、故障报警三种状态，车间现场的巡检人员在较远位置就能快速识别设备运行状态，不需要逐台打开操作面板确认。

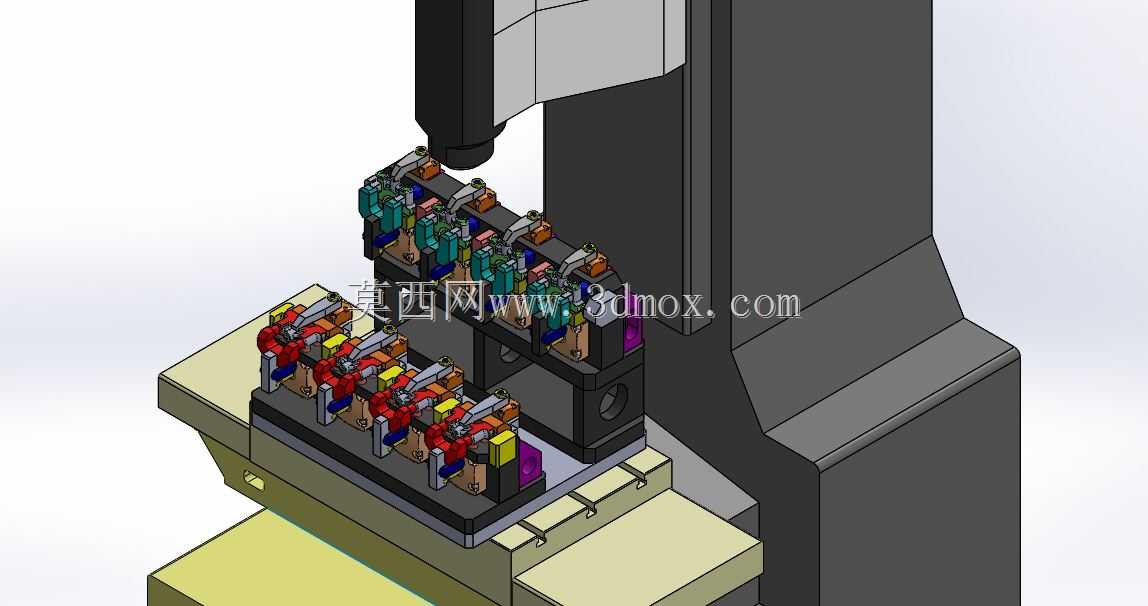

　　内部结构的设计逻辑围绕铣削加工的刚性需求展开，夹具安装区域设置在设备中部的铸铁工作平台上，平台表面加工有标准T型槽，槽距符合通用机加工装夹的接口标准，除了适配这套配套的专用铣削夹具之外，也可以根据加工零件的尺寸、装夹需求更换其他类型的手动、气动或液压夹具，不需要对平台做二次加工改造。主轴进给模块采用立式布局，Z轴方向配置硬轨导向结构，相比线轨结构拥有更好的抗振性能，能承受铣削加工过程中较大的切削抗力，减少振刀带来的零件表面加工质量下降、刀具崩损的问题，主轴端面到工作台面的最大行程覆盖450mm，可装夹的零件高度范围适配绝大多数中小尺寸通讯结构件、小型五金零件的铣削加工需求，不管是平面铣削、台阶铣削、槽位铣削还是侧面孔位的铣削加工，都能通过夹具的角度调整配合主轴进给完成工序加工。

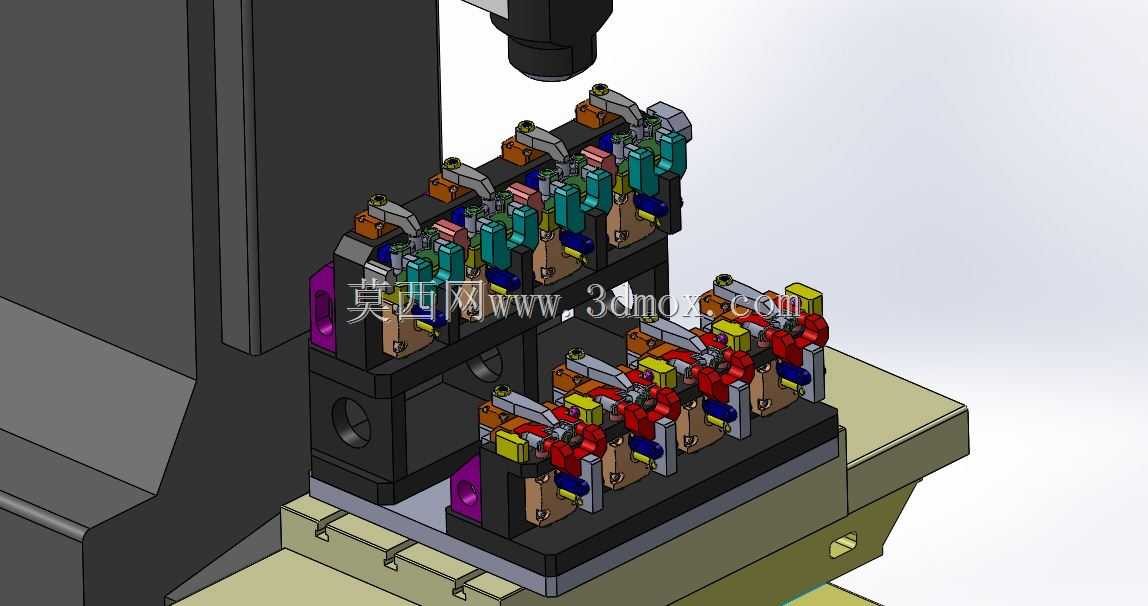

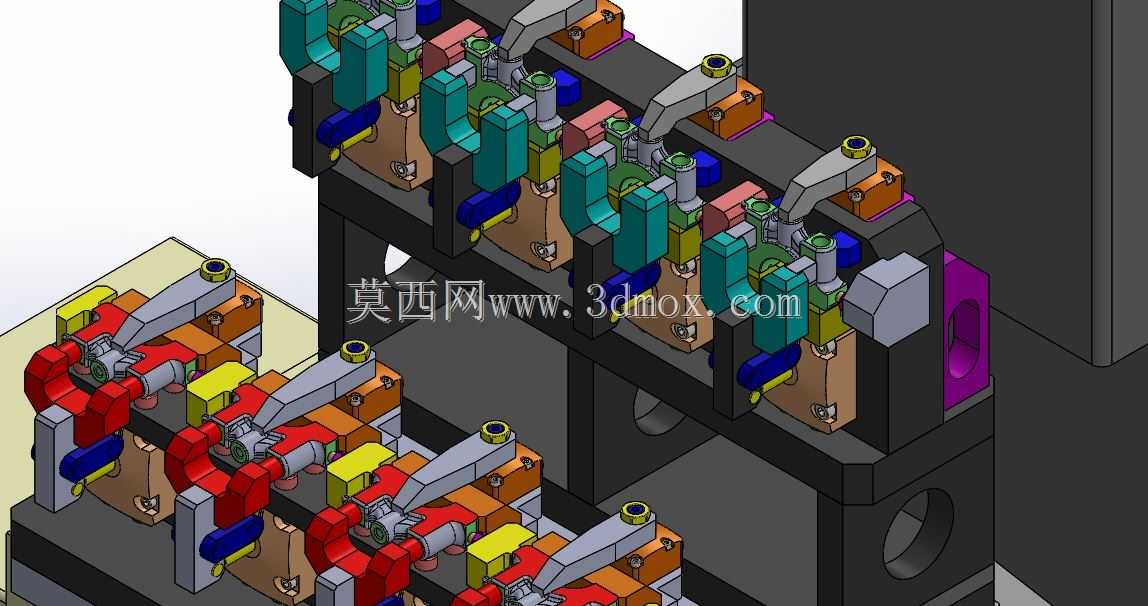

　　这套夹具本身的设计针对通讯类薄壁零件的装夹做了优化，夹紧点的位置选择在零件刚性较好的结构筋位处，夹紧力采用可调节的气动压紧结构，可根据零件的材质、壁厚调整输出压力，避免装夹力过大导致薄壁零件变形，同时每个夹紧点位都设置了定位挡块，零件装夹时只需要靠紧定位面就能完成定位，不需要每次装夹都做打表找正，能大幅缩短单件装夹的辅助时间，适配批量加工的生产节奏。夹具内部还集成了切屑导流结构，加工产生的金属切屑会顺着导流斜面落入设备底部的排屑槽，配合内置的冲屑管路，可以把切屑冲至设备侧方的排屑口，不需要操作人员频繁打开防护门清理内部积屑，减少加工过程中的停机清理时间。设备侧部预留了切削液管路接口、气源接口、电源接线端口，所有管线都采用内置式走线布局，外部没有裸露的管线，既避免车间现场的切屑、油污损坏管线，也能减少现场管线杂乱带来的安全隐患。

　　从实际应用场景来看，这套设备非常适合3C通讯零部件生产车间、小型精密五金加工车间的单工序批量铣削作业，相比通用加工中心，它的结构更紧凑、采购与维护成本更低，针对固定工序的加工效率更高，操作人员只需要完成简单的上下料操作，不需要掌握复杂的多轴编程技能，就能完成稳定的批量加工，对于加工品类相对固定、产能需求稳定的产线来说，是性价比非常高的专用加工工装方案。设计过程中也充分考虑了日常维护的便利性，设备后部的防护板采用快拆式结构，需要检修主轴、进给传动部件、气动管路的时候，只需要拆下对应位置的防护板就能直接接触到待检修部件，不需要整体拆解设备外壳，能大幅缩短日常维护、故障排查的时间。
