五吨级模具旋转盖工装结构设计方案

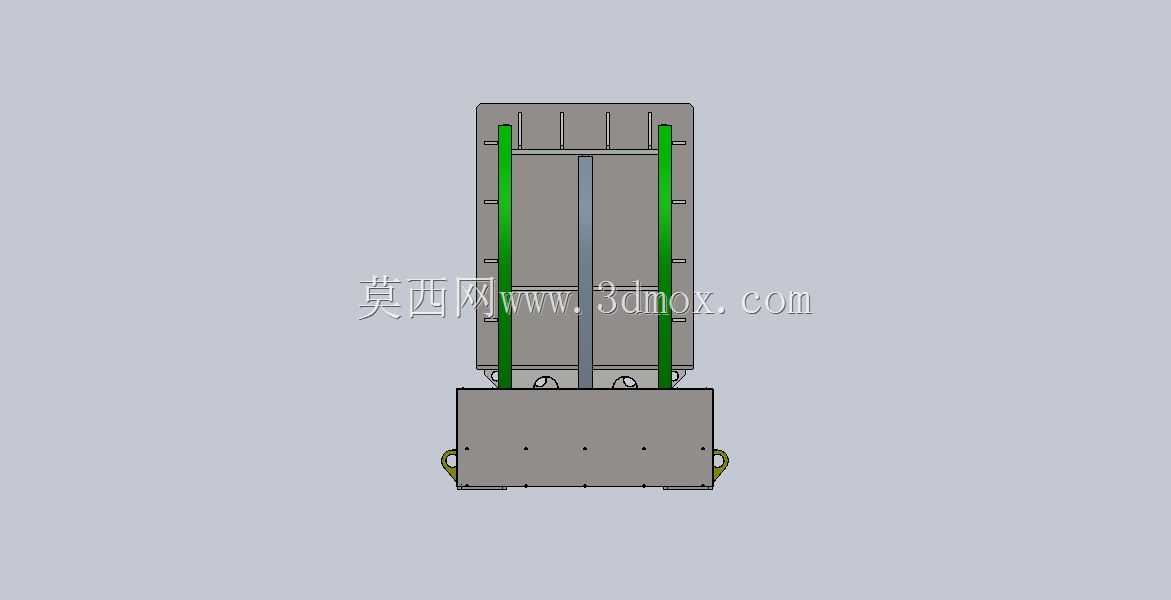

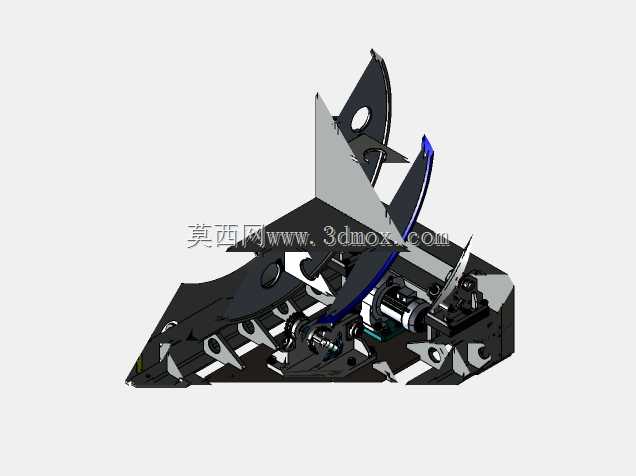

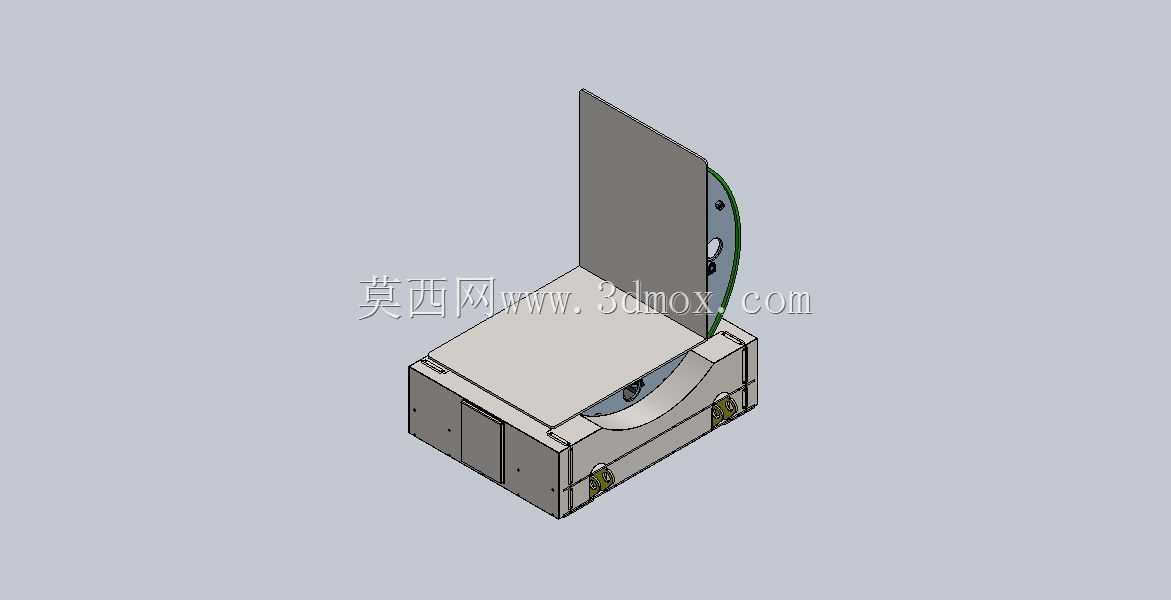

　　在重型模具生产加工、上下料及工位流转的实际车间场景中，大吨位模具的姿态调整一直是困扰产线效率的核心痛点，这套五吨承载级的模具旋转盖结构，正是针对这类重载工况下的模具开合、角度调整需求开发的专用机械结构。从实际落地的工况来看，这类结构常配套在大型冲压、注塑产线的模位旁，替代传统天车配合人工翻转的作业模式，解决大吨位模具调整时对位精度差、作业风险高、辅助工时占比过长的问题。整套结构的核心承载底座采用箱型焊接框架设计，底部预留的安装孔位可直接与车间地面的预埋铁板配打固定，安装边界需保证底座周边预留至少八百毫米的操作维护空间，避免旋转动作时与周边线体、料架产生干涉；底座内部集成的驱动单元采用大扭矩回转支承配合减速传动结构，

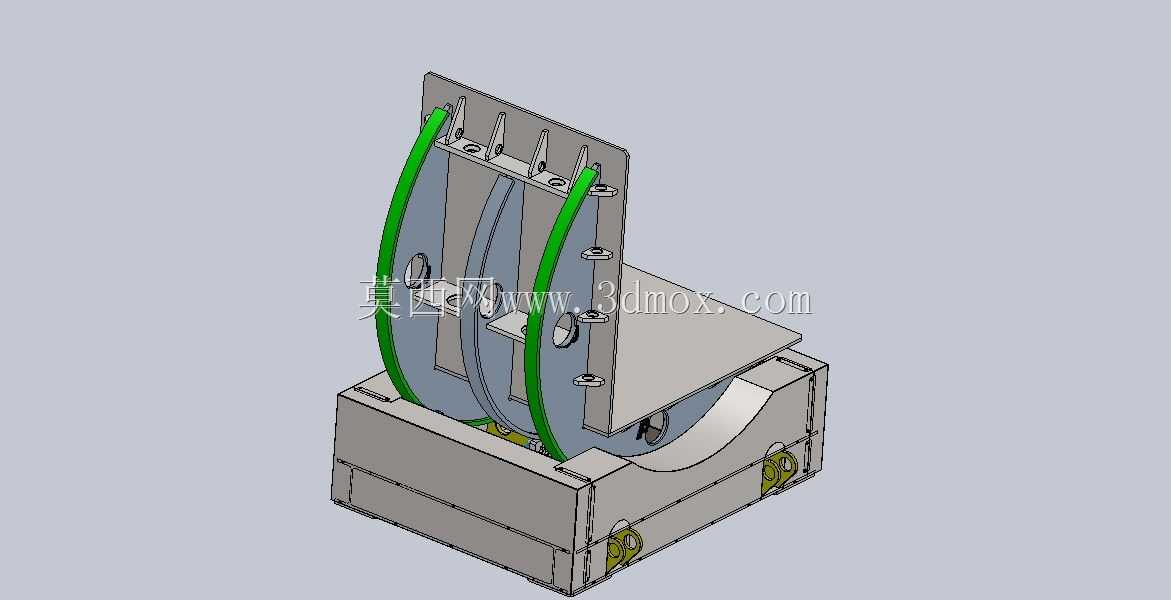

　　可稳定承载五吨级的模具负载，旋转过程中转速控制在每分钟两转以内，避免大惯量启停带来的冲击晃动，旋转角度可根据实际工艺需求在0到180度区间内任意锁止，锁止结构采用插销式机械定位配合阻尼抱闸，保证模具在开合、检修、取件工位下的姿态稳定性，不会出现负载偏移滑落的风险。上部的盖体连接框架采用多组可调式安装位设计，可适配不同外形尺寸的重型模具上模安装，框架上的腰型孔调节范围覆盖常见的1.2米到2米幅面模具的安装孔距，无需针对每套模具单独制作转接板，大幅降低多品种模具换产的辅助成本；盖体周边设置的多组导向护板，在合模过程中可起到导入对位作用，抵消上下模合模时的微小位置偏差，保护模具型腔面不会因对位偏差出现磕碰损伤。从设计思路层面，

　　这套结构在建模阶段就重点做了负载下的形变仿真校核，所有受力焊缝的焊高、承载板材的厚度都经过有限元应力分析验证，在五吨额定负载下，盖体连接面的最大形变量控制在0.2毫米以内，完全满足重型模具合模的精度要求；传动链路中设置的过载保护结构，当旋转过程中遇到异物卡滞、负载超出额定阈值时会自动切断动力输出，避免传动部件因过载出现断齿、结构变形等损坏问题。结构上还预留了标准的气动、液压管路走线槽，可直接配套模具上的抽芯、顶出机构的动力接驳，无需额外在外部布设拖链，让整套工装的外观更整洁，也避免管线在旋转过程中出现拉扯磨损。在实际产线应用中，这套旋转盖结构可将单套重型模具的开合调整时间从传统作业模式的四十分钟以上压缩到五分钟以内，

　　同时全程无需人工近距离扶持对位，大幅降低重载作业下的安全隐患；安装时除了底座的地面固定，还需保证旋转中心与下方模位的中心同轴度误差控制在1毫米以内，才能保证合模时的对位精度，日常维护仅需定期给回转支承加注润滑脂、检查锁止插销的磨损量即可，整体维护成本极低，适配重型模具制造、大型注塑件生产、重型冲压加工等多个场景的工位改造需求，结构上的模块化设计也可根据实际承载需求调整板材厚度与驱动扭矩，拓展适配不同吨位级的模具使用场景。
