工业铝型材直角连接金属接头结构

　　这款金属接头主要应用于工业铝型材框架的直角拼接场景，常见于自动化设备机架、生产线防护栏、物料周转货架、设备操作台的型材组装环节，用来替代传统的角码加螺栓的外露连接方式，让框架拼接处的外观更整洁，同时保证连接强度满足常规静态载荷的使用需求。从实际使用场景来看，这类接头多用于3030、4040系列标准工业铝型材的90度垂直连接，安装时不需要在型材端面做复杂的铣削加工，只需要将接头的插接端嵌入铝型材的预置槽道内，再通过内置的锁紧螺栓顶紧型材槽壁，就能实现两根垂直型材的刚性固定，相比外置角码的连接方式，不会在型材外侧突出连接结构，能避免框架外侧出现凸起的安装件，减少设备外围的磕碰风险，也方便后续在型材外侧安装防护板、走线槽等附属配件。

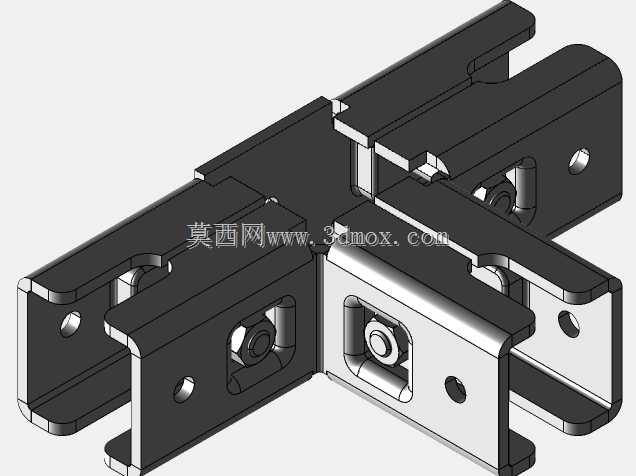

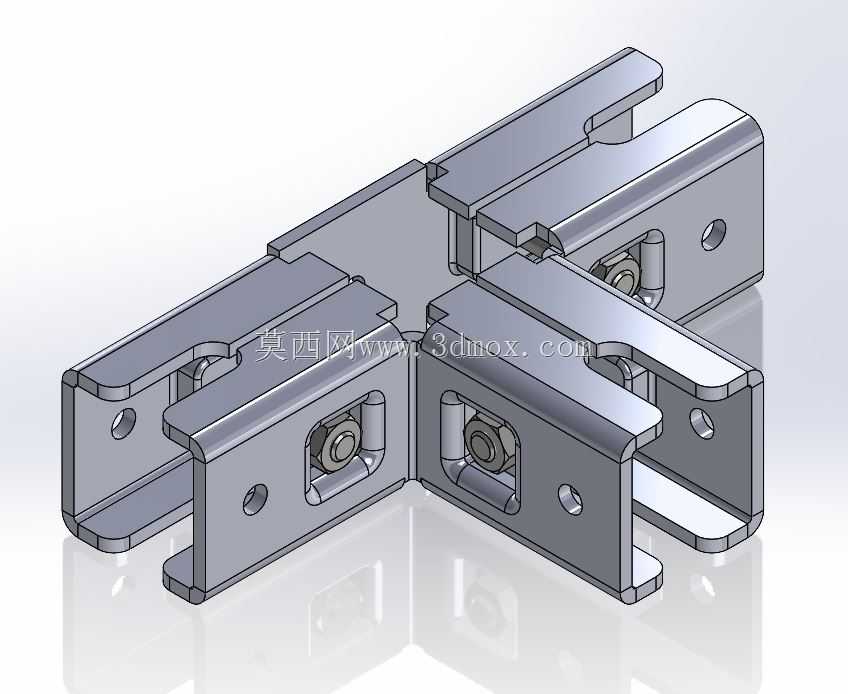

　　从结构设计思路来看，这款接头采用了分体式插接锁紧结构，每个连接单元都做了与铝型材槽道匹配的插接臂，插接臂的外形尺寸完全贴合标准铝型材槽的内部轮廓，插入后不会出现径向晃动，锁紧部位采用了内置的偏心锁紧结构或者顶丝锁紧结构，锁紧时螺栓的作用力直接作用在型材槽的内壁上，不会对型材本身的外壁造成压痕损伤，同时接头的主体部分做了等壁厚的钣金折弯或者压铸成型结构，所有的棱角位置都做了R角过渡，避免安装时划伤操作人员，也能减少应力集中导致的接头断裂风险。接头的安装孔位完全匹配对应规格铝型材的中心槽距，不需要现场二次打孔，安装时只需要将两个接头单元分别卡入两根待连接型材的端槽，对齐后锁紧内置的紧固件即可完成拼接，单人操作就能完成框架组装，能大幅缩短铝型材框架的搭建周期。

　　从安装边界尺寸来看，这款接头的主体厚度与对应铝型材的槽宽完全匹配，安装后接头的外表面与铝型材的外表面基本齐平，不会突出型材表面，接头的插接深度经过精准计算，既保证足够的插接接触面积来分散连接载荷，又不会因为插入过深导致型材内部的走线空间被过度占用，预留的锁紧螺栓操作空间刚好可以容纳内六角扳手的操作角度，不需要额外加工操作避让位。在实际选型使用时，需要注意这款接头适用于静态载荷的框架结构，不适合用于有高频振动、大冲击载荷的设备连接场景，连接完成后可以根据框架的承重需求，在接头位置搭配内置的加强块来进一步提升连接刚性，日常维护时只需要定期检查锁紧螺栓的预紧力即可，不需要做额外的防锈维护，因为接头本身采用了镀锌或者镀镍的表面处理，能满足常规工业车间的防腐蚀使用要求。

　　在结构细节上，接头的每个插接臂上都做了定位凸点，插入型材槽道后能初步卡紧定位，不需要操作人员全程手扶对齐，降低了安装对位的难度，接头的直角拼接位置做了贴合度处理，两根型材连接后端面的缝隙可以控制在0.1mm以内，保证框架的拼接精度满足设备安装的平面度要求，对于有密封要求的防护框架，还可以在拼接缝隙处打密封胶，不会因为接头的结构凸起影响密封胶的涂布。相比传统的焊接连接方式，这种金属接头连接的铝型材框架可以反复拆装重组，不会因为焊接破坏型材的表面涂层，也不会产生焊接变形，方便后续框架的改造和搬迁，在小批量定制的自动化设备机架、车间临时工作台、物料存放架的搭建场景中，这类接头的使用频率非常高，能有效降低框架搭建的人工成本和材料损耗。
