ARCA高性能气动薄膜调节阀结构设计

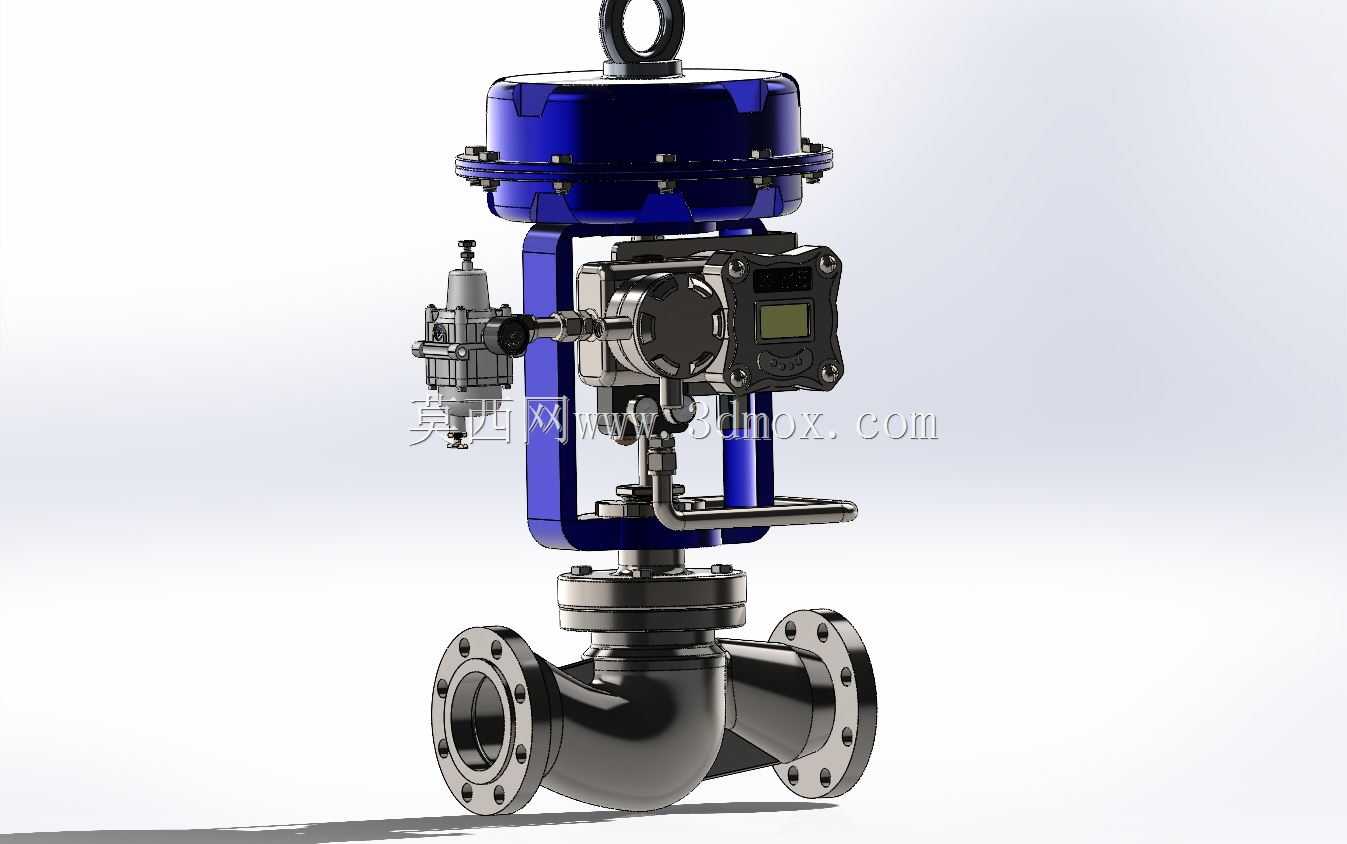

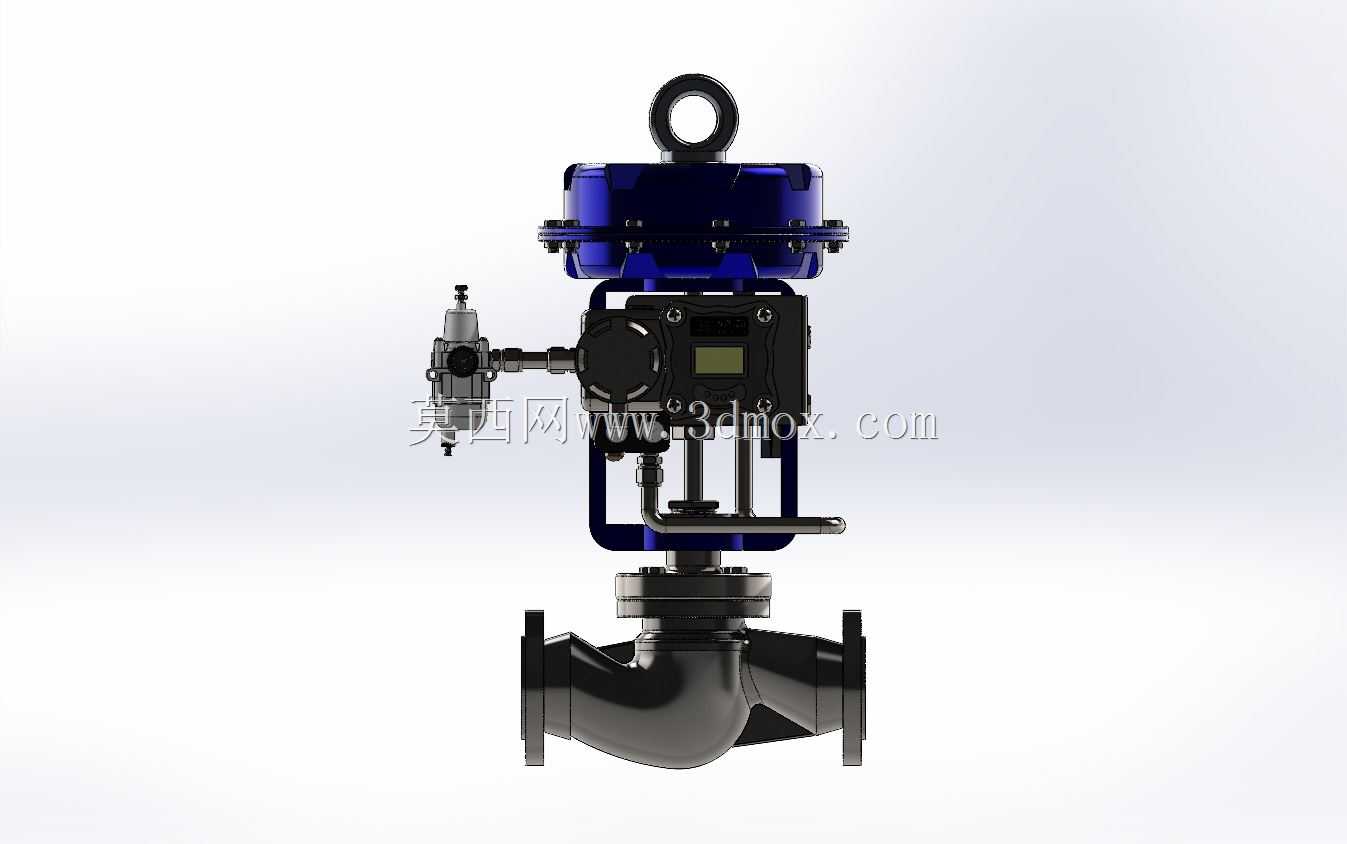

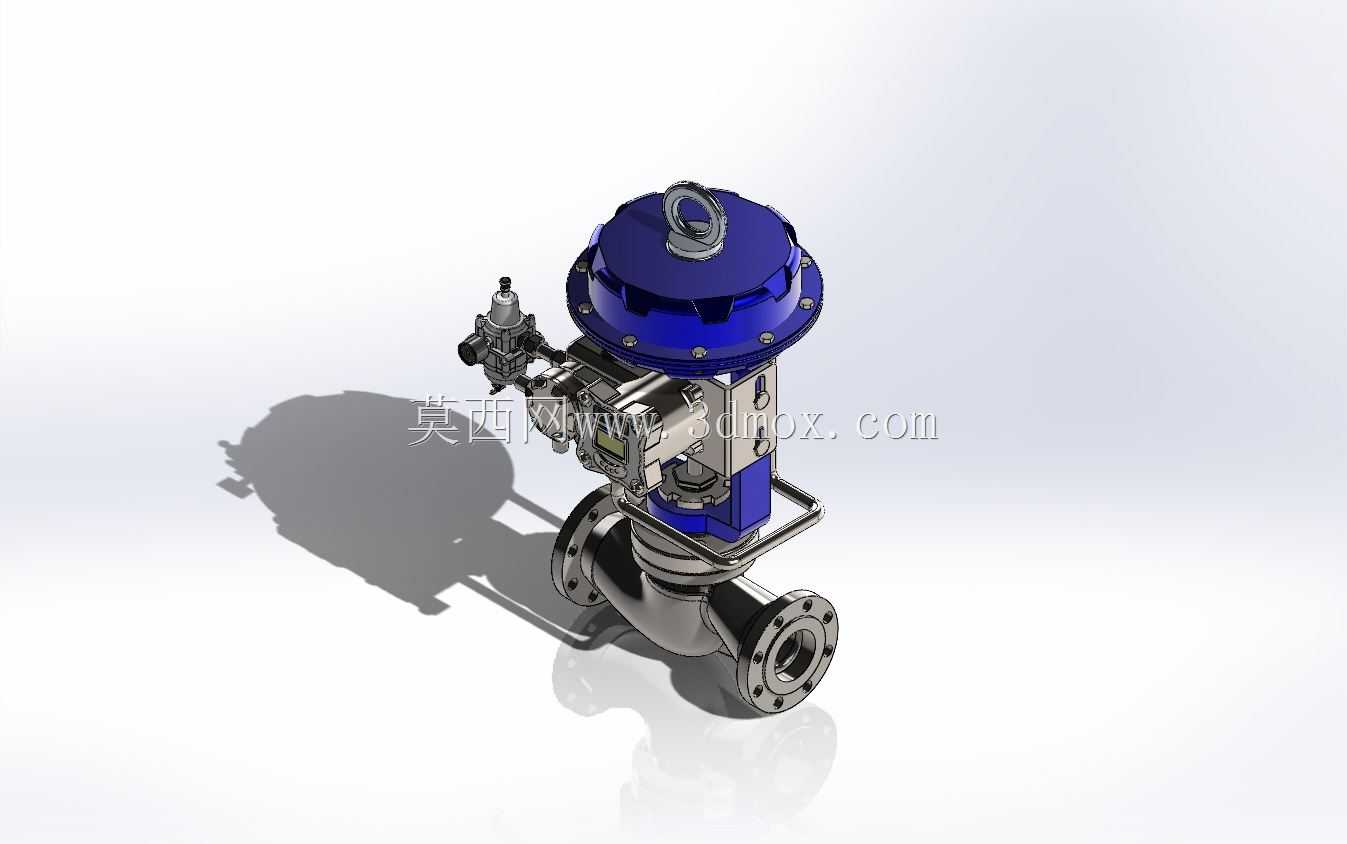

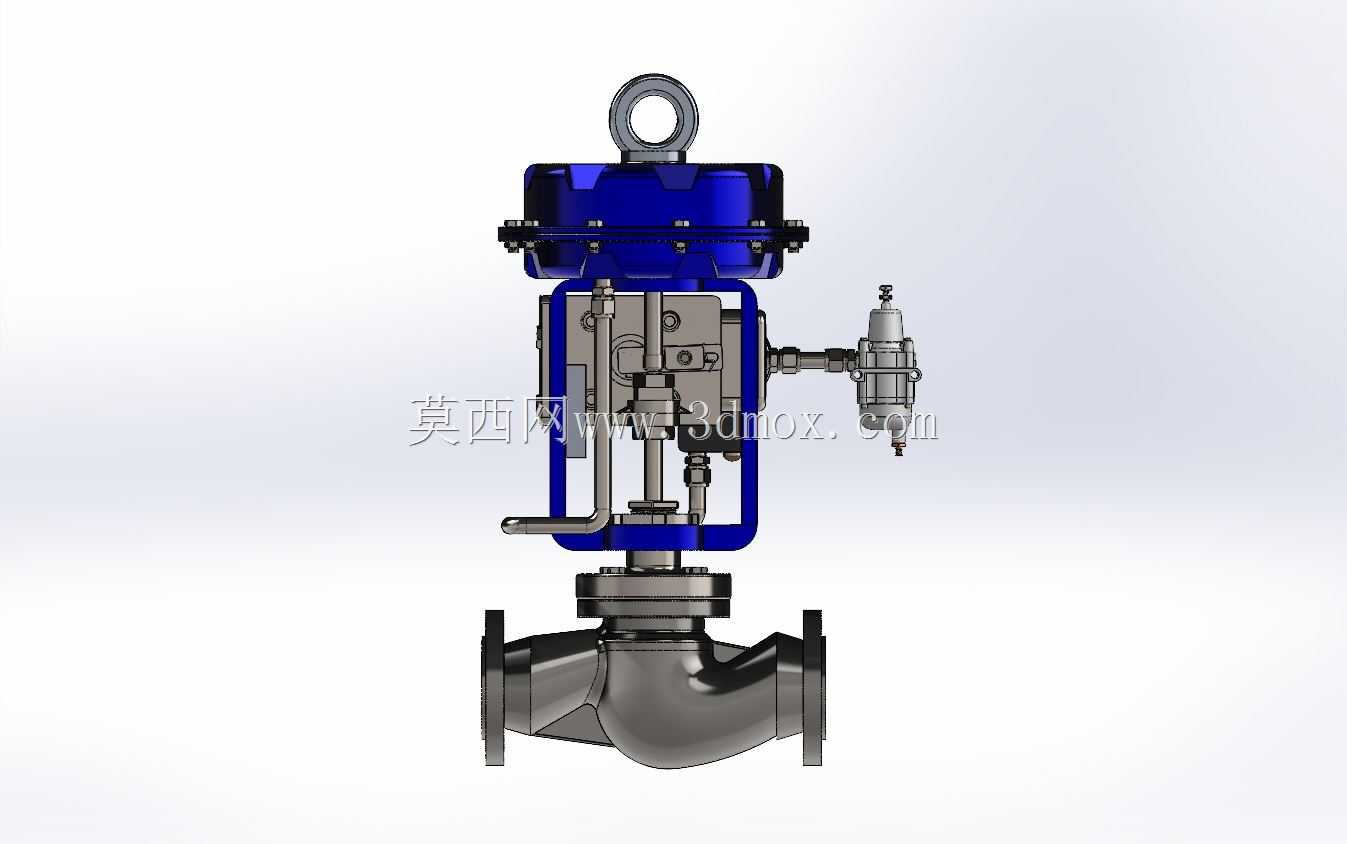

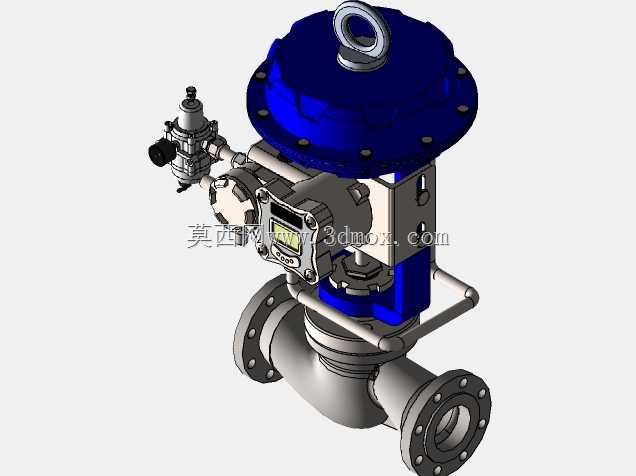

　　这款直行程气动薄膜控制阀，主要面向化工、油气、电力等行业的流体管路调节场景，可对管路内的蒸汽、液态介质、弱腐蚀性工艺流体做连续的流量、压力、液位参数调控，区别于开关类截断阀，它的核心作用是根据控制系统输出的信号，连续改变阀芯与阀座之间的流通截面积，实现工艺参数的闭环稳定控制。从结构布局来看，顶部的气动薄膜执行机构采用多螺栓压紧的膜头结构，膜片采用耐疲劳丁基橡胶材质，顶部设置的吊环结构方便现场安装吊装与后期检修拆卸，执行机构侧方配套的空气过滤减压阀，可对输入的仪表风做稳压与杂质过滤，保证输入膜腔的气压稳定在设定区间，避免气源压力波动导致的阀位漂移。执行机构与阀体之间的支架采用镂空式铸钢结构，既保证了连接刚度，

　　又预留了足够的操作空间方便阀杆填料的更换与行程校准，阀杆表面做了镀硬铬处理，降低填料函处的摩擦系数，减少回差，同时提升耐磨与耐腐蚀性能。阀体部分采用直通式铸造流道，进出口为标准法兰连接结构，流道内壁做了圆弧过渡处理，减少介质流经时的紊流与压损，阀芯采用柱塞式导向结构，上下双导向的设计可有效抵消介质流动产生的不平衡力，避免高压差工况下的阀位振荡，阀座采用可更换式结构，后期维护时无需整体更换阀体，仅需拆解更换密封组件即可恢复调节精度。从安装边界来看，该阀门的法兰间距符合通用工业阀门的安装长度标准，执行机构顶部的膜头外径小于阀体通径对应的安装操作预留空间要求，侧方安装的过滤减压阀不会超出管路侧方的常规操作通道范围，

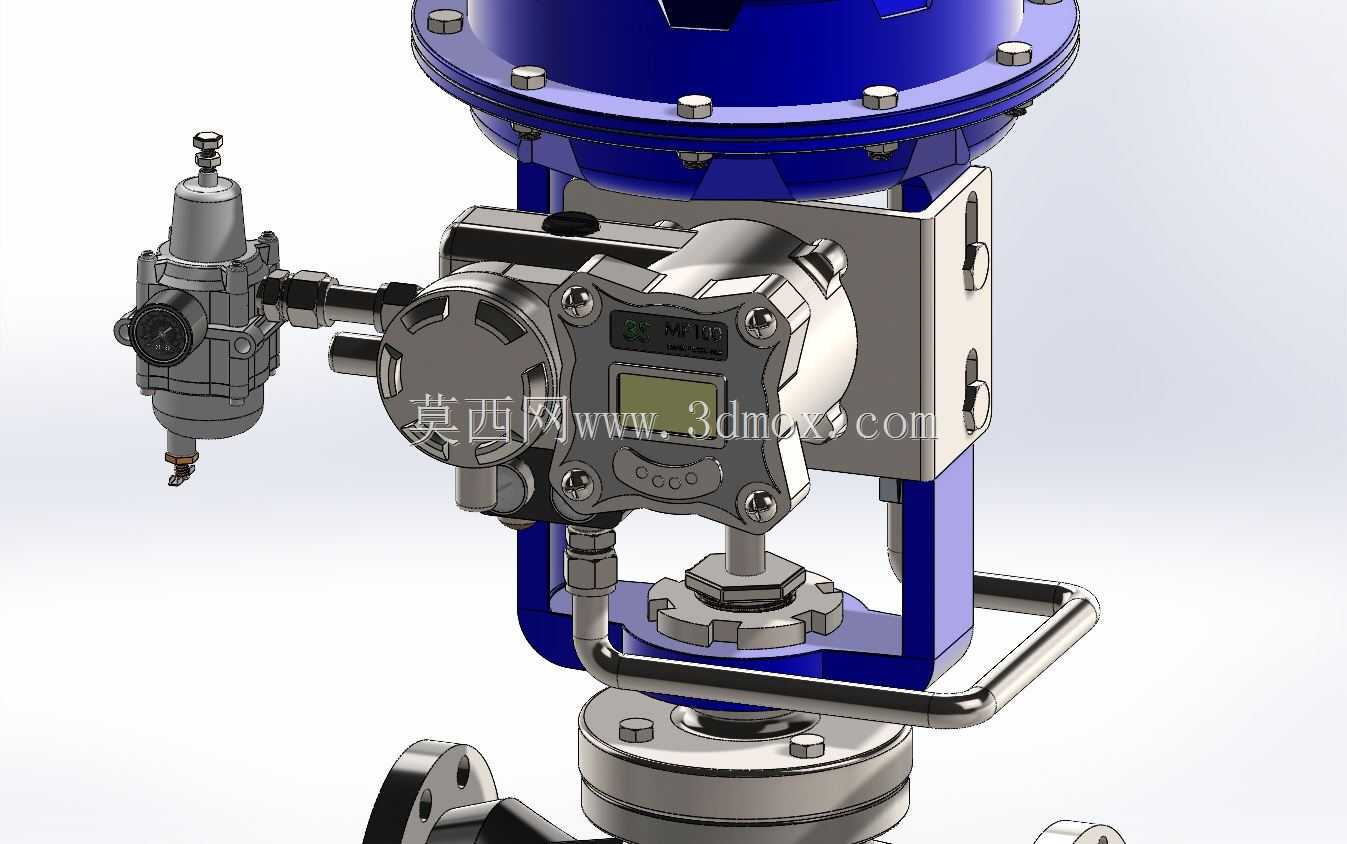

　　现场安装时无需额外扩大管路支架间距，可直接替换同通径同压力等级的老旧调节阀。在建模细节处理上，所有法兰的螺栓孔位置、螺栓规格都按照对应压力等级的法兰标准做了等比例还原，膜头的压紧螺栓均匀排布，执行机构与阀体连接的阀杆锁紧螺母、行程指示标尺都做了结构还原，填料压盖的调节螺栓结构也完整呈现，方便结构设计人员参考做管路布局的干涉检查，也可作为阀门类产品结构设计的参考样例，了解气动薄膜调节阀的各部件装配关系与尺寸配合逻辑。实际工况应用中，这类阀门通常搭配阀门定位器使用，可接收4-20mA的标准控制信号，实现阀位的精确调节，膜头的弹簧组件根据故障安全模式做了对应配置，断气状态下可自动复位至全开或全关位置，满足工艺管线的安全联锁要求，

　　阀体的材质适配可根据介质特性选择铸钢、不锈钢等不同材质，密封面也可根据介质温度、腐蚀特性选择堆焊硬质合金或软密封结构，适配不同的工况需求。建模过程中对各部件的装配间隙做了符合工程实际的预留，比如阀杆与填料函的配合间隙、膜片与膜头腔体的活动余量、阀芯与阀座的密封接触宽度都按照实际加工装配要求做了还原，没有出现结构干涉的问题，可直接用于教学演示、产品方案展示、管路装配模拟等场景。
