法兰连接分段式工业球阀结构设计

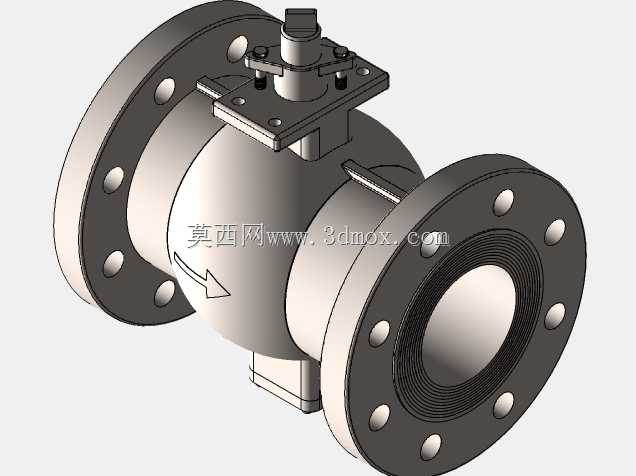

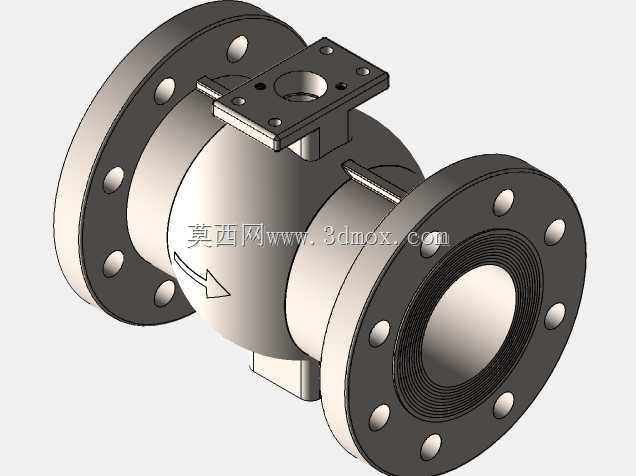

　　在石化、市政给排水、热力输送、化工流体输送等工业管路系统中，截断类阀件的可靠性直接决定整套管网的运行安全，分段式法兰球阀作为中等压力工况下常用的截断控制元件，其结构设计的合理性直接影响安装维护效率与长期运行密封性能。这款分段式球阀采用侧装分体式结构设计，区别于一体式铸造球阀的不可拆解特性，阀体沿垂直于流道的中分面拆分为左右两个法兰主体段，中间通过螺栓预紧实现密封连接，这种结构最大的优势在于阀座、球体密封副出现磨损泄漏时，无需将整阀从管路上完全切割拆除，仅需松开中法兰连接螺栓即可取出内部密封组件进行更换，大幅降低长输管线、高空架设管路的后期维护成本，尤其适合后期运维空间受限的管廊安装场景。从流道设计来看，这款球阀采用全通径流道结构，

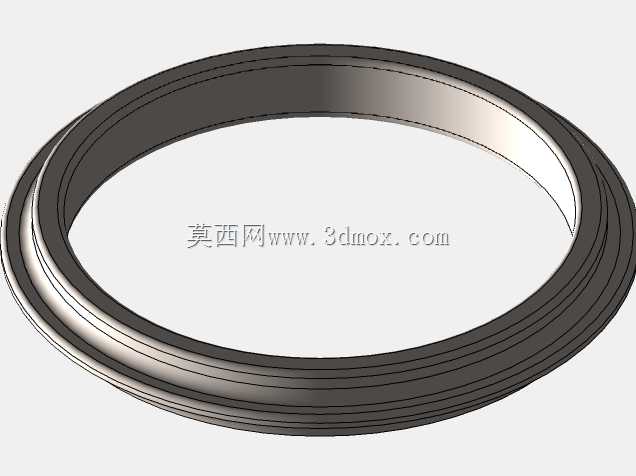

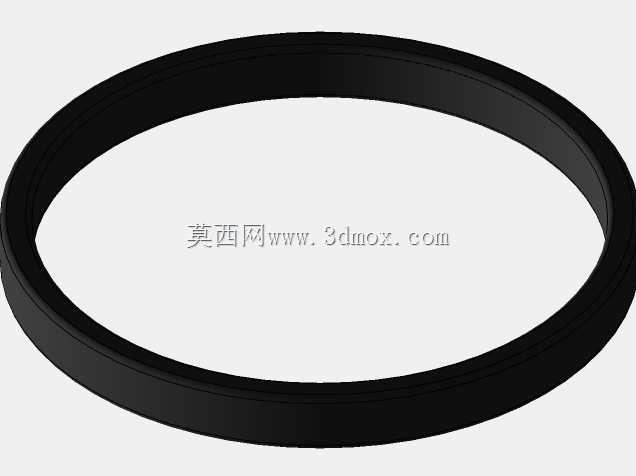

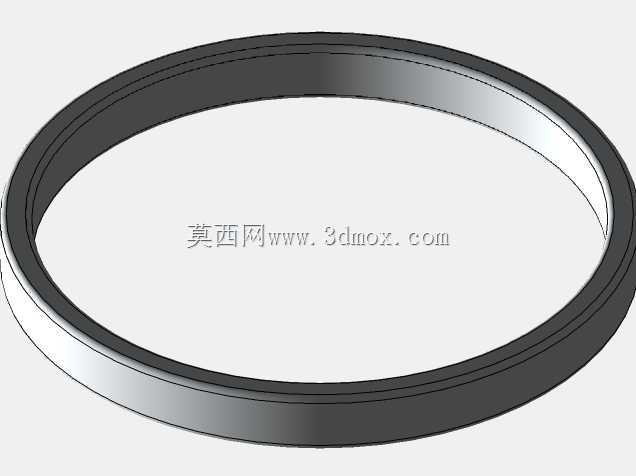

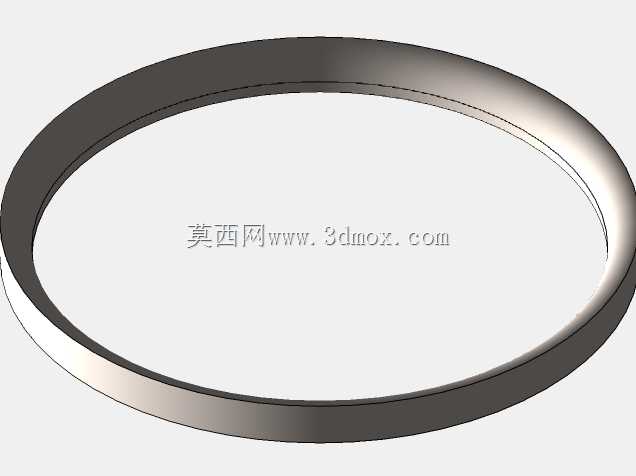

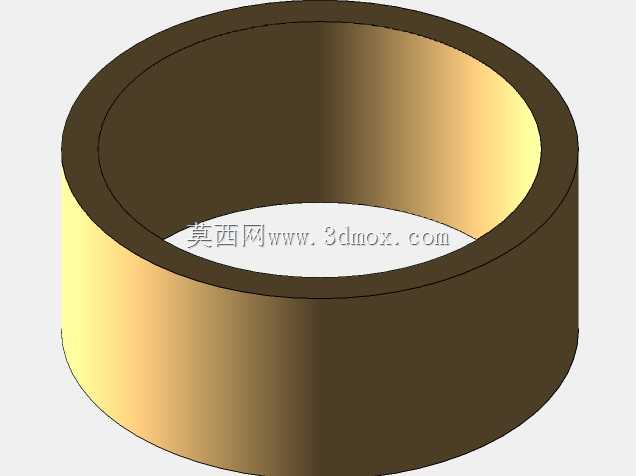

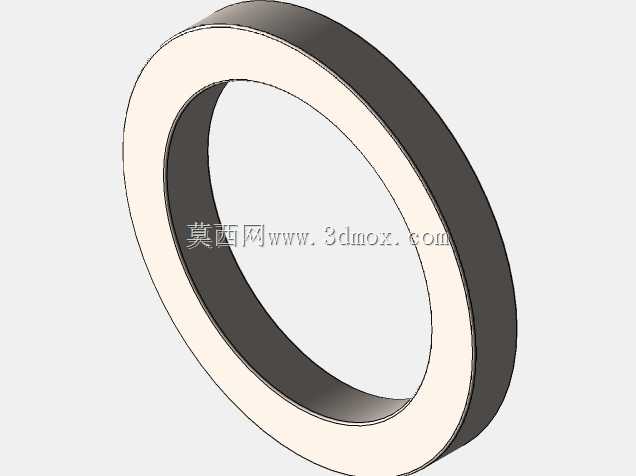

　　球体通道内径与连接管路的公称通径完全一致，流道内壁无突变缩径结构，介质流经阀腔时的局部阻力损失与等径直管段基本持平，不会出现缩径球阀常见的介质截流、杂质淤积在阀腔底部的问题，既可以输送洁净水、成品油等洁净介质，也适配含有少量固体颗粒的污水、浆液类介质输送工况，避免颗粒卡涩球体转动的故障。密封结构上，球体两侧采用浮动式阀座设计，阀座背后设置预紧碟簧，在管路无压力状态下依靠碟簧预紧力推动阀座紧贴球面实现初始密封，当管路通入压力介质后，介质压力会进一步作用在阀座背部，推动阀座与球面贴合更紧密，实现压力自紧密封，压力越高密封性能越可靠，避免了固定球球阀需要设置上下阀杆支撑带来的结构复杂度提升，在DN50-DN200的中等通径工况下，

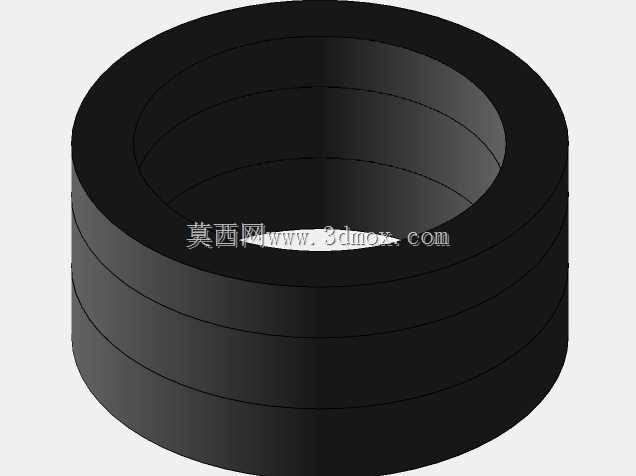

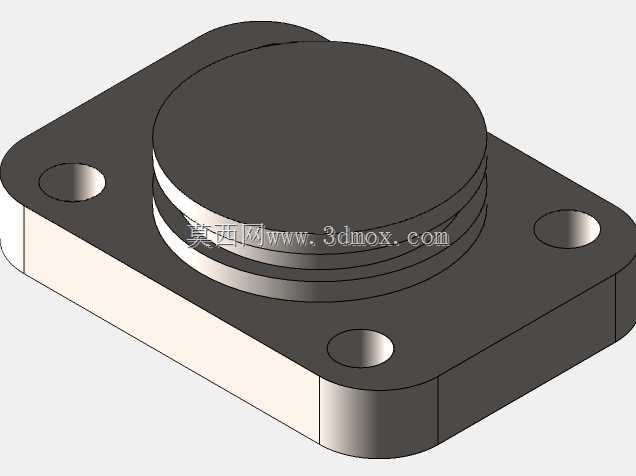

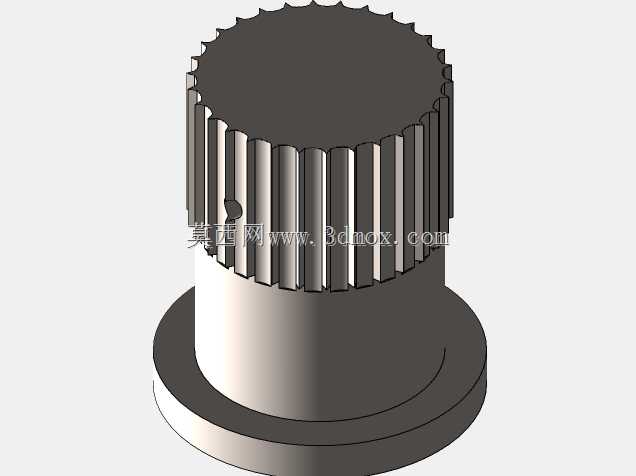

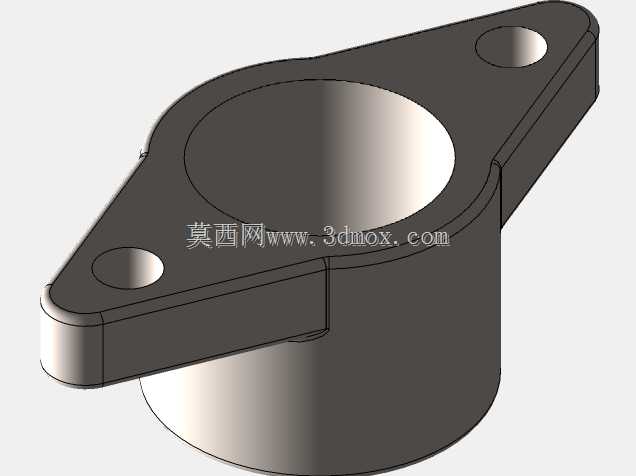

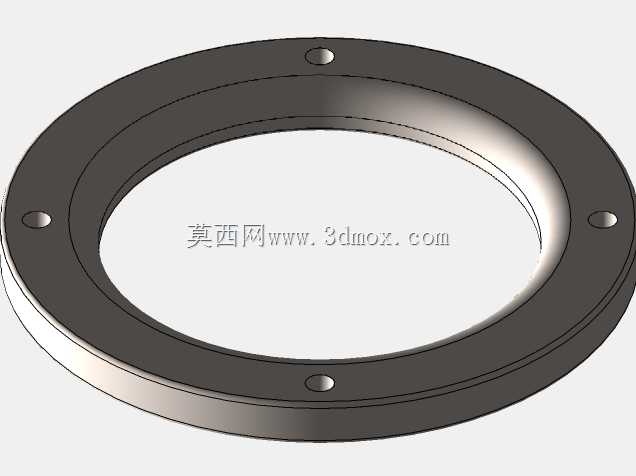

　　浮动球结构的加工成本与装配难度更具优势。上部阀杆采用防飞出结构设计，阀杆从阀体内部向上穿出，台阶段卡在阀体填料函底部，即使阀杆上部的连接螺母、压盖出现松动，阀杆也不会被管路内压冲出造成介质泄漏，适配最高1.6MPa-4.0MPa的中压管路工况；填料函部位采用多层柔性石墨填料搭配隔环结构，相比单一橡胶密封圈，柔性石墨耐温范围覆盖-29℃到425℃，可以适配高温蒸汽、导热油等高温介质输送场景，同时填料压盖采用可调式螺栓结构，长期运行填料出现磨损松弛时，可在线拧紧压盖螺栓补偿填料预紧力，无需停输拆解阀门即可消除填料部位的外泄漏。安装边界方面，两端连接法兰采用GB/T9119标准板式平焊法兰（或对应美标ANSI法兰），法兰密封面为突面形式，

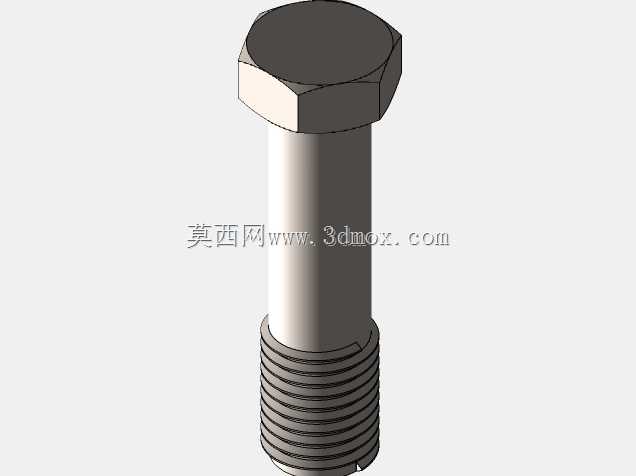

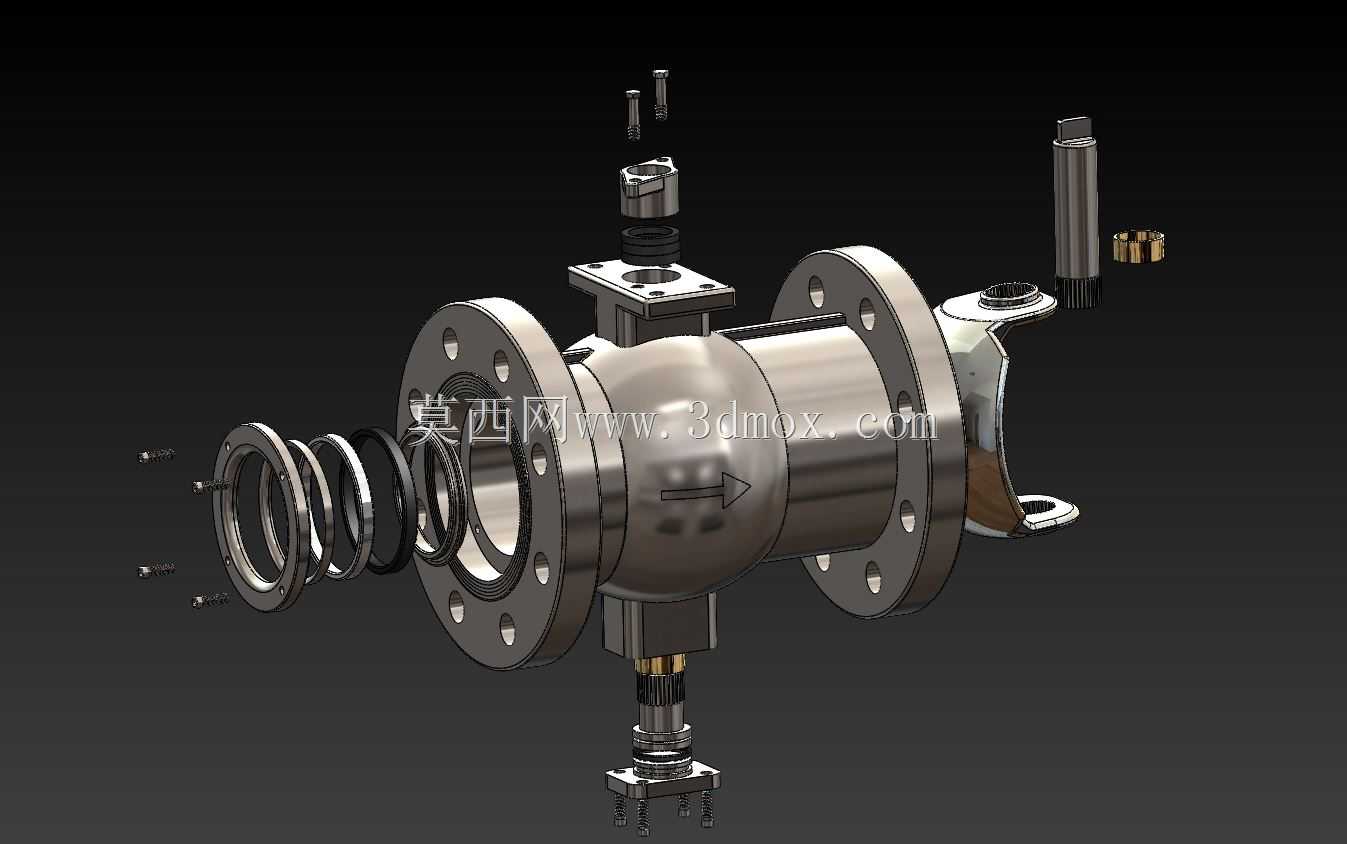

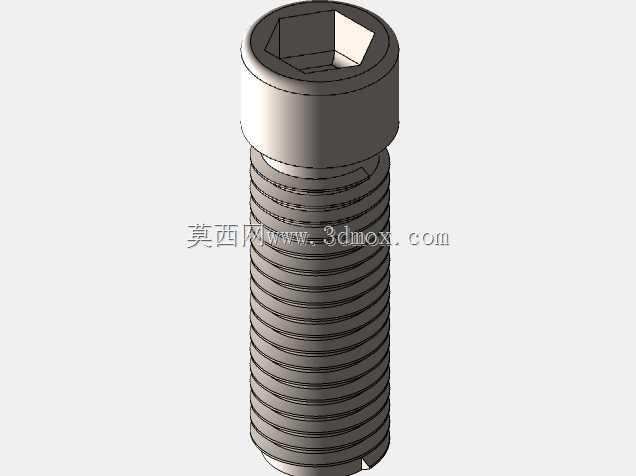

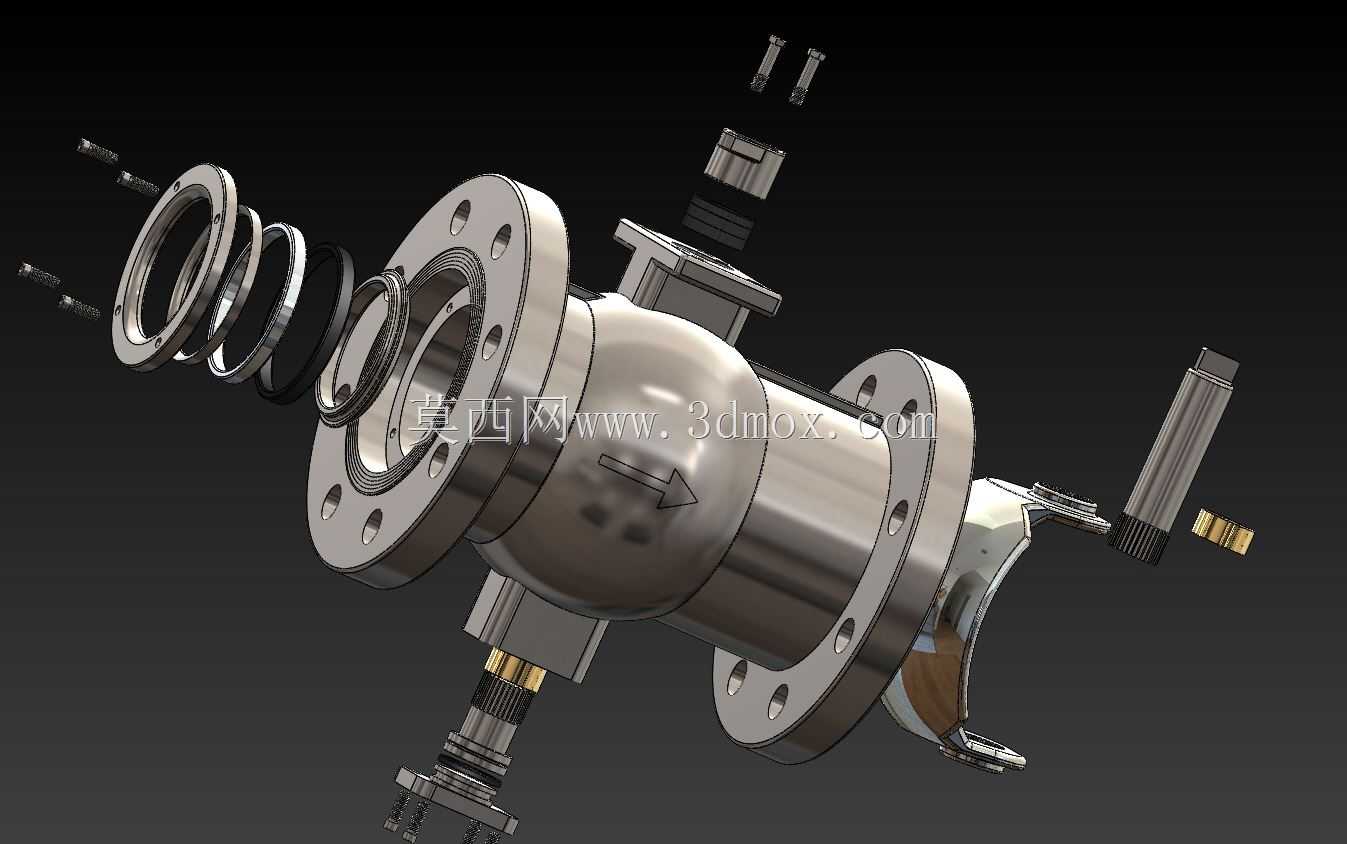

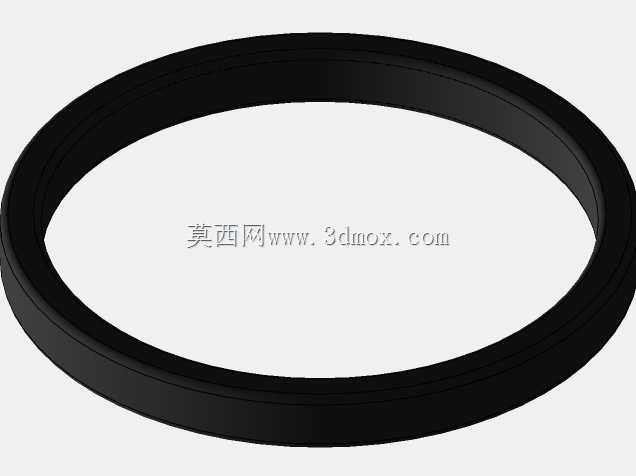

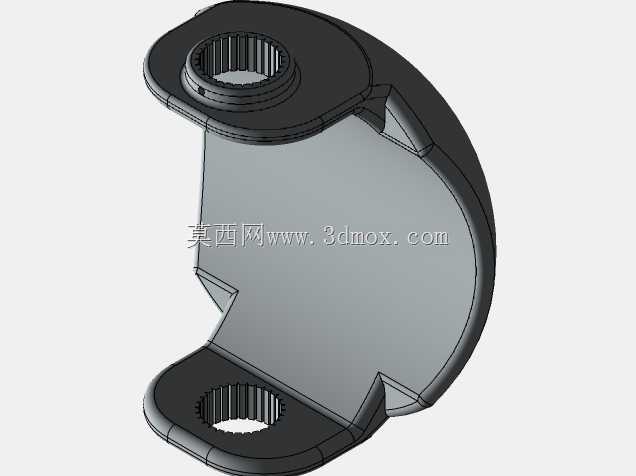

　　安装时需保证两端管路的同轴度偏差不超过1mm，法兰面平行度偏差不超过0.2mm，避免强行组对造成阀体内部应力集中，导致球体转动卡涩或中法兰泄漏；阀门上部执行器安装接口符合ISO5211标准，既可以直接安装手柄进行手动操作，也可以适配气动、电动执行器实现远程自动控制，执行器连接法兰的尺寸与驱动轴方头尺寸标准化，后期改造自动化控制时无需额外加工转接件。从建模细节来看，这款模型完整还原了所有零部件的装配关系，包括中法兰连接螺栓、阀杆填料压盖、球体定位销、防静电弹簧等细小结构，球体表面的流道方向标识、法兰面的螺栓孔分布、阀座密封圈的截面形状都完全按照实际加工尺寸建模，没有做简化省略，结构设计人员可以直接参考该模型进行同类型阀门的改型设计，管路设计人员也可以将模型直接导入管路装配体中，核对阀门安装所需的操作空间、法兰对接尺寸，避免现场安装时出现与周边管线、支吊架碰撞的问题。在实际选型应用中，这类分段式球阀通常安装在管路的分支节点、设备进出口位置，作为介质截断使用，不建议作为节流阀长期处于半开状态，否则高速介质会持续冲刷球面与阀座密封面，造成密封面冲蚀磨损提前失效；安装时需注意阀体上标注的流向箭头与介质流动方向保持一致，虽然球阀双向都可以实现密封，但顺着流向安装可以降低介质对阀座背部的直接冲蚀，延长阀门使用寿命。
