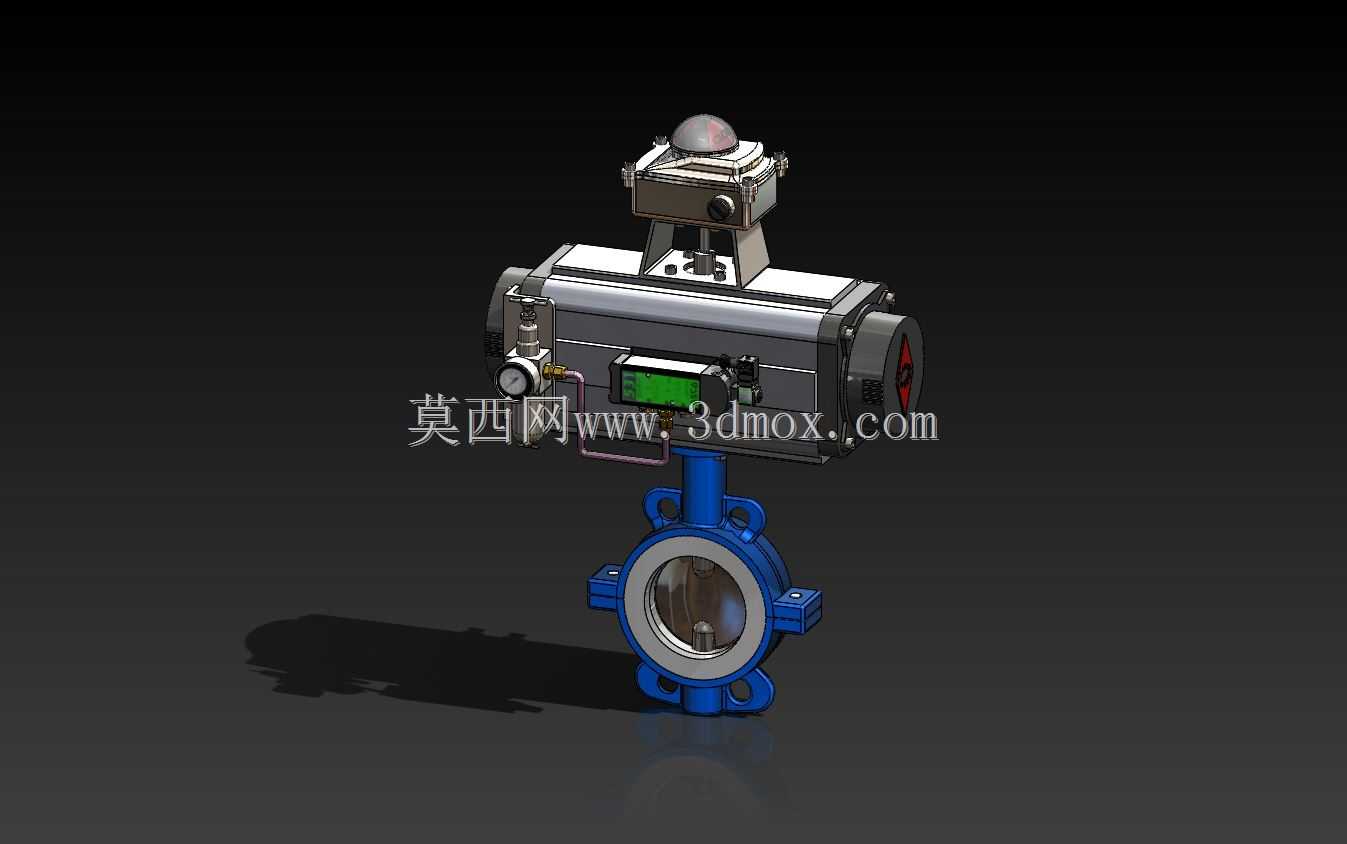

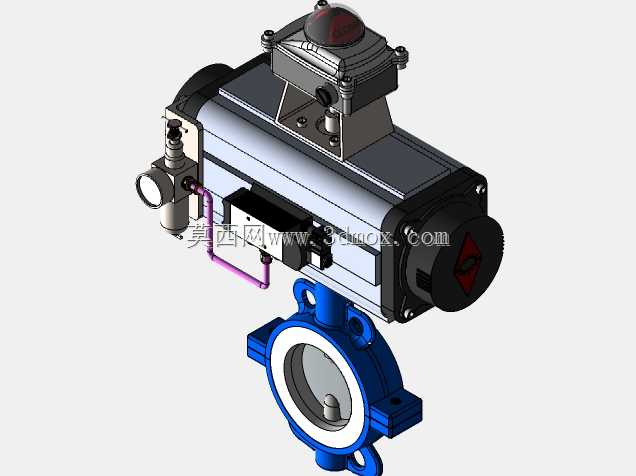

气动对夹式蝶阀工业管路控制结构

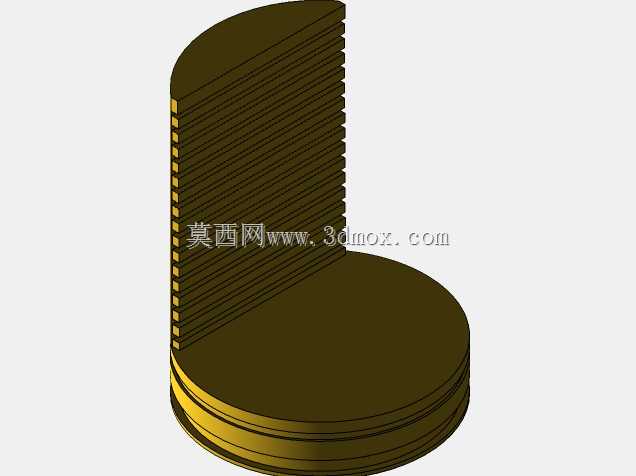

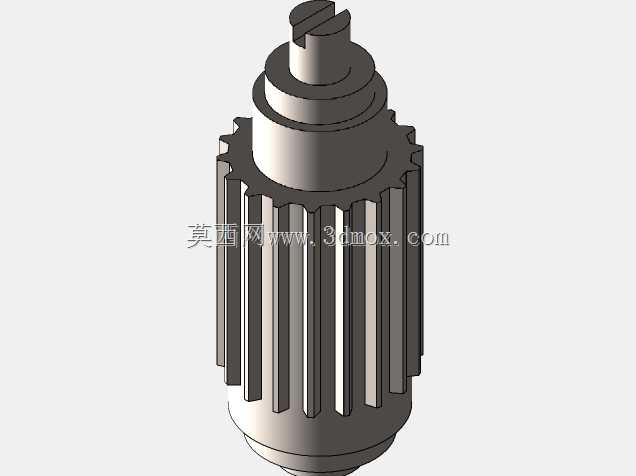

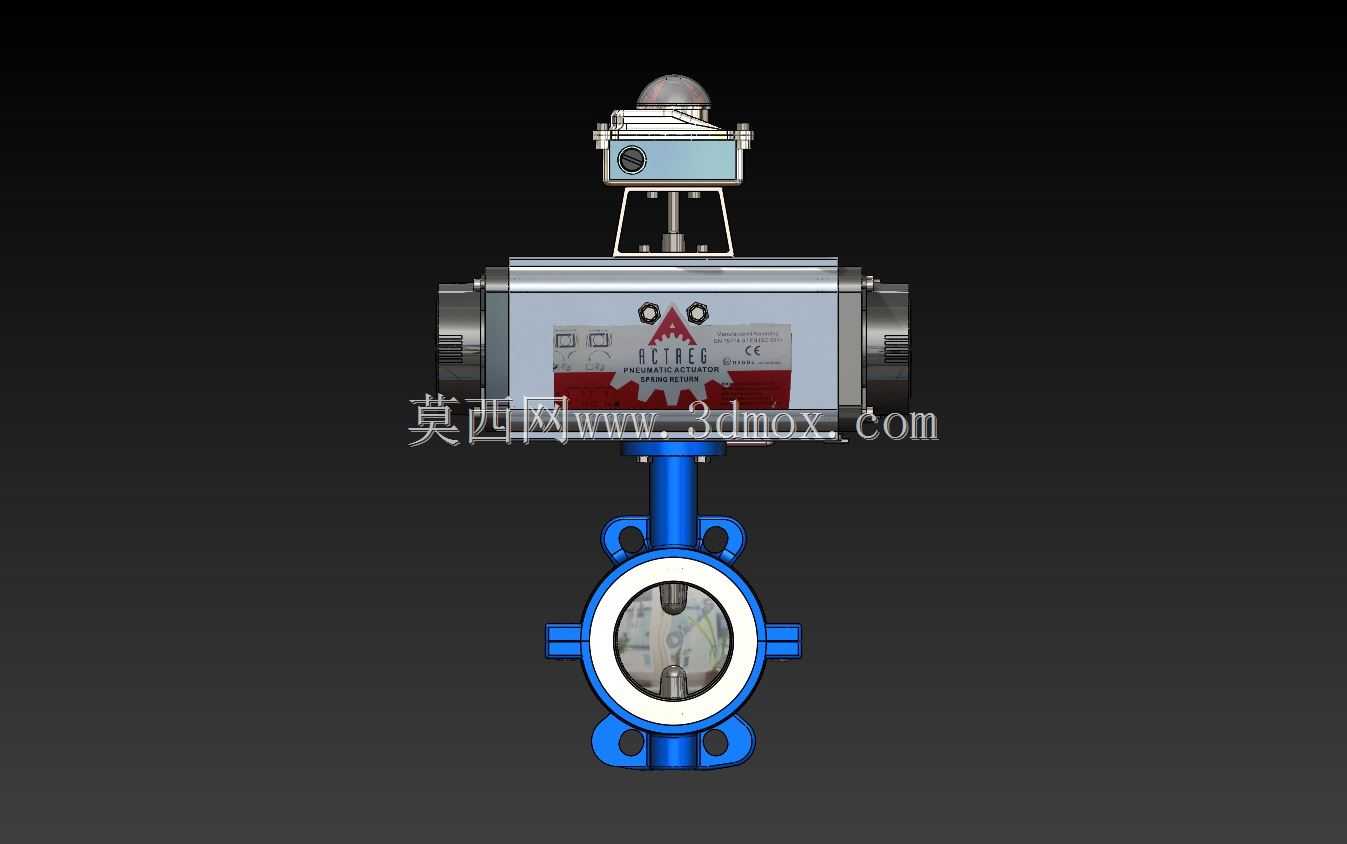

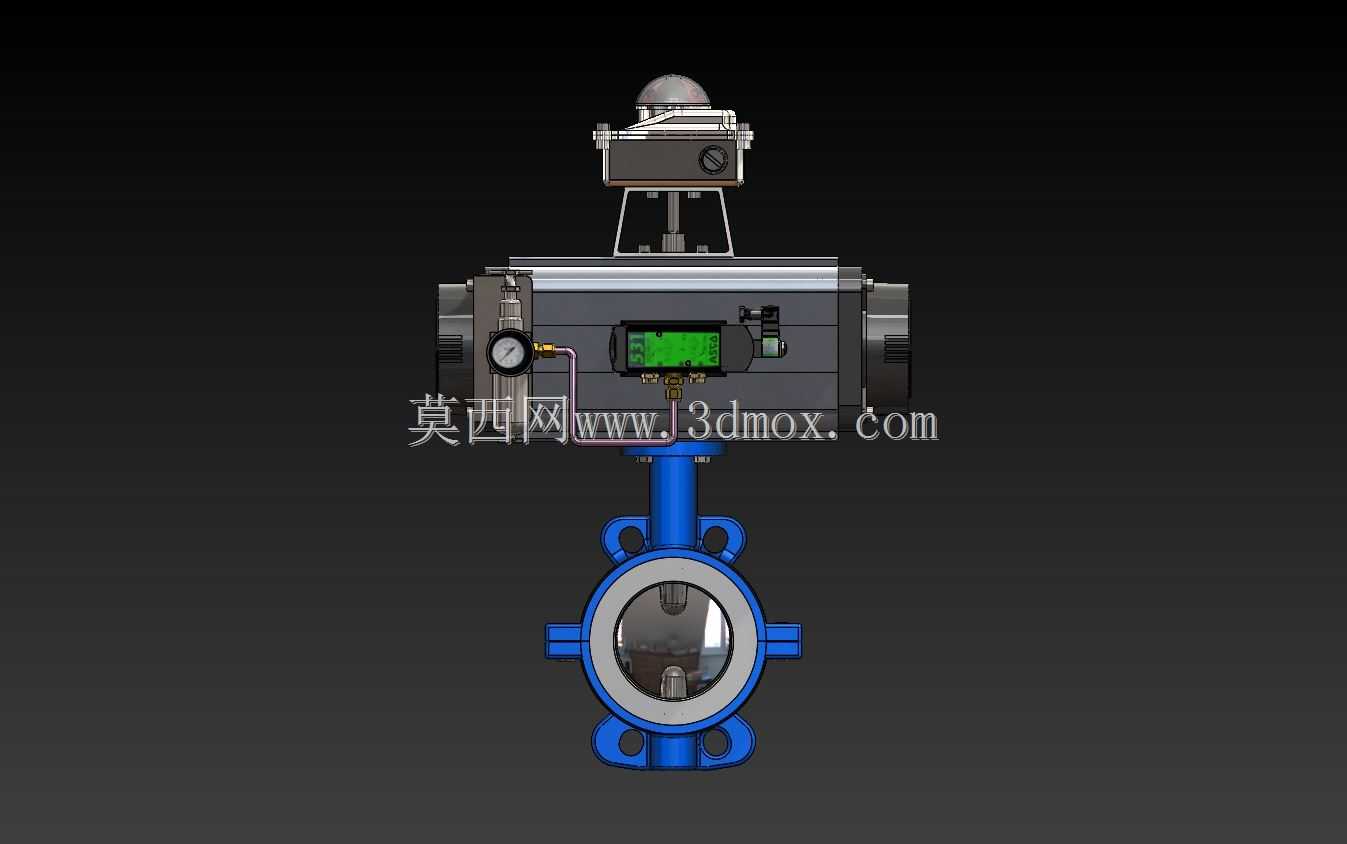

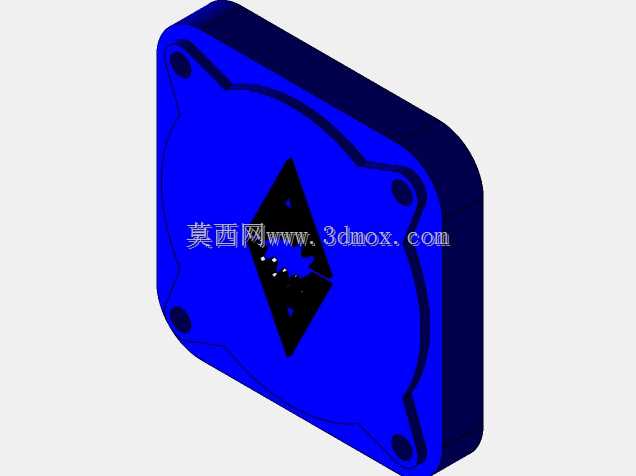

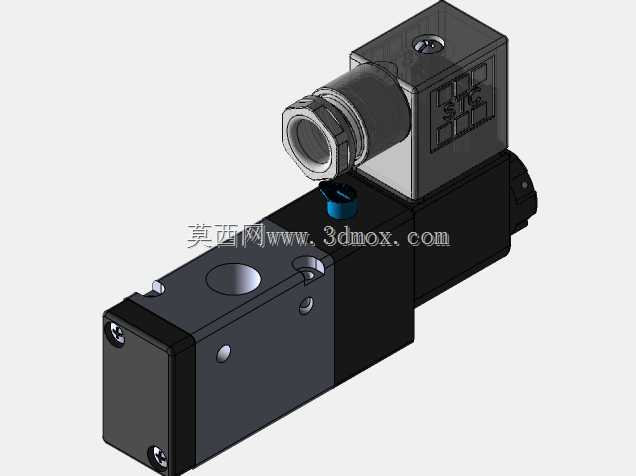

　　在化工流体输送、市政给排水、暖通空调循环水、轻工制程管路等场景中，蝶阀是占比极高的截断与调节类管路元件，这款带气动执行机构的对夹式蝶阀，针对需要远程快速启闭、频繁动作的工况做了结构适配，区别于手动蝶阀依赖人工操作的局限，气动驱动的形式可以接入工厂DCS控制系统，实现管路通断的自动化控制，也能适配易燃易爆等不适宜人员近距离操作的作业环境。从结构设计逻辑来看，整套结构分为上部气动执行单元、中间连接支架、下部蝶阀本体三个核心模块，执行器采用双活塞齿轮齿条式气动结构，压缩空气进入气缸腔室后推动活塞做直线运动，通过齿条带动输出轴做90度回转，直接驱动阀杆带动阀板转动，相比电动执行器，气动驱动的响应速度更快，启闭动作时间可控制在1秒以内，

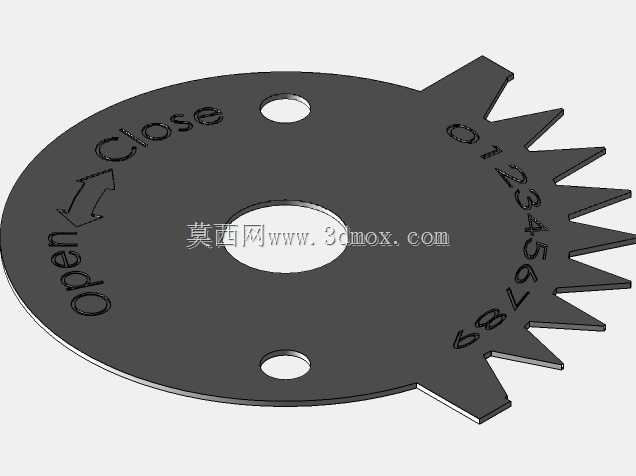

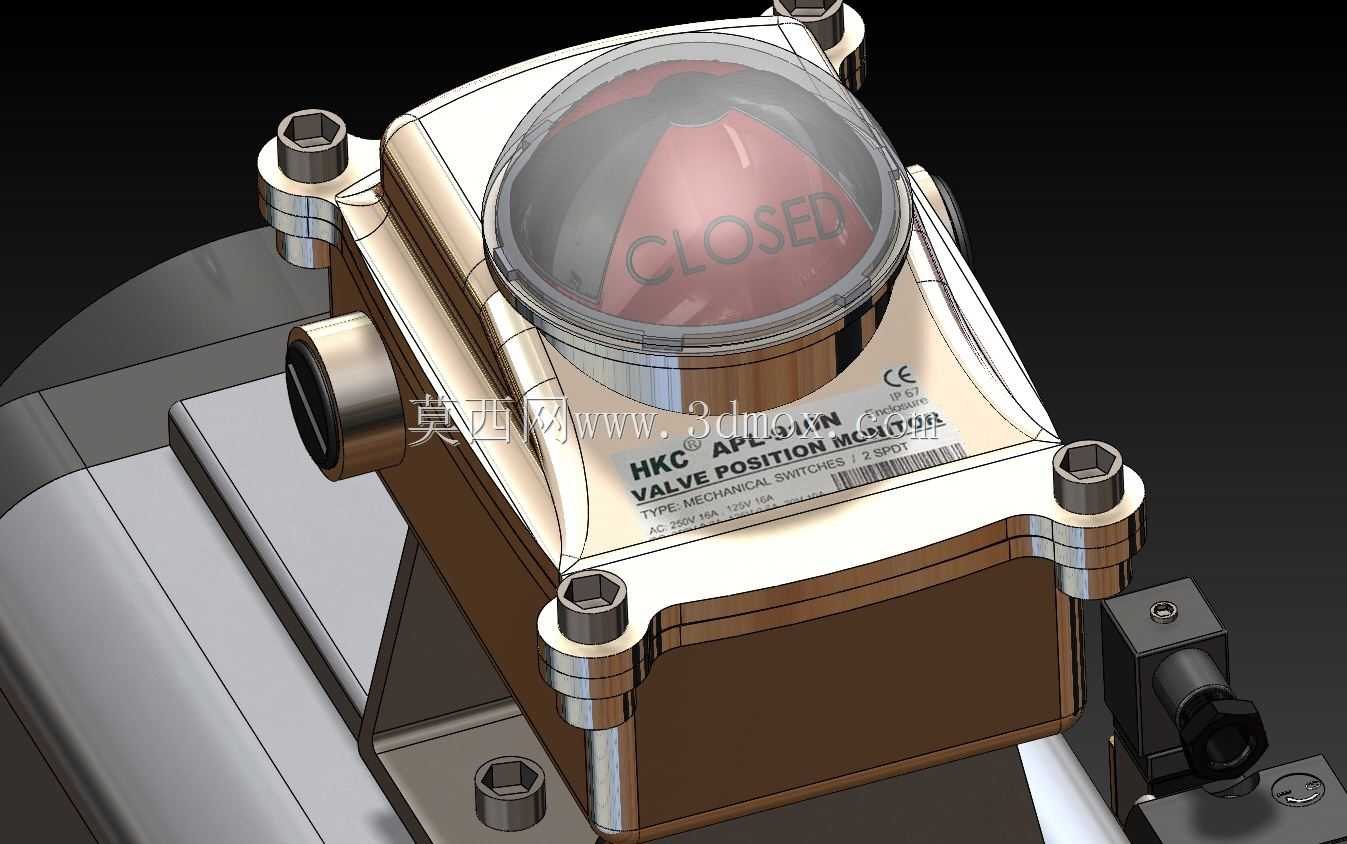

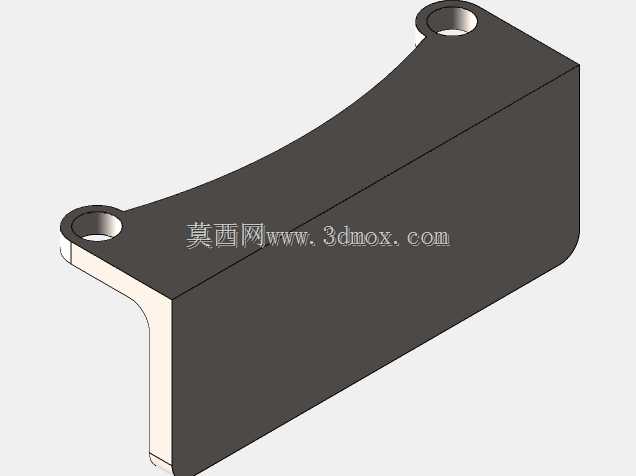

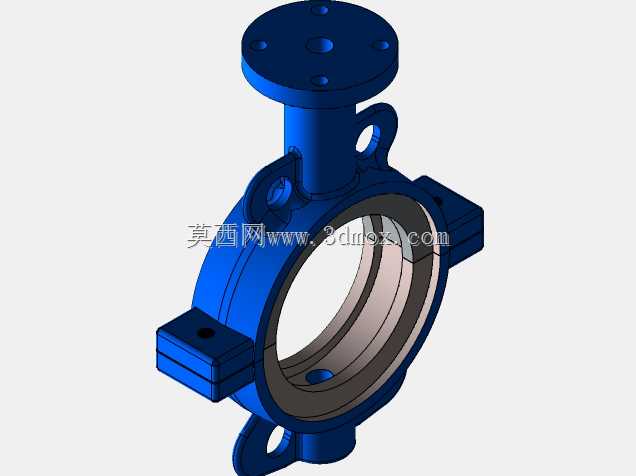

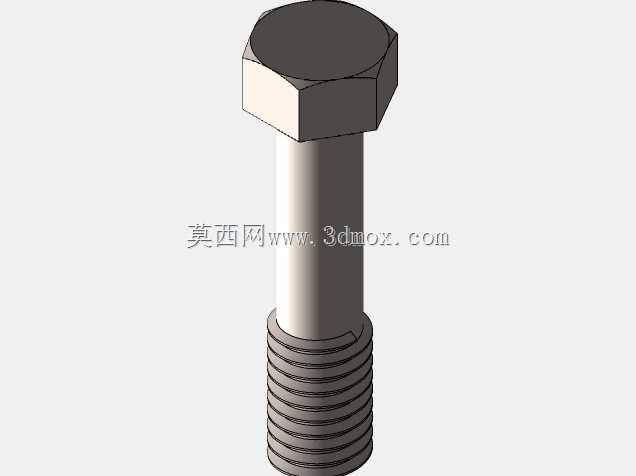

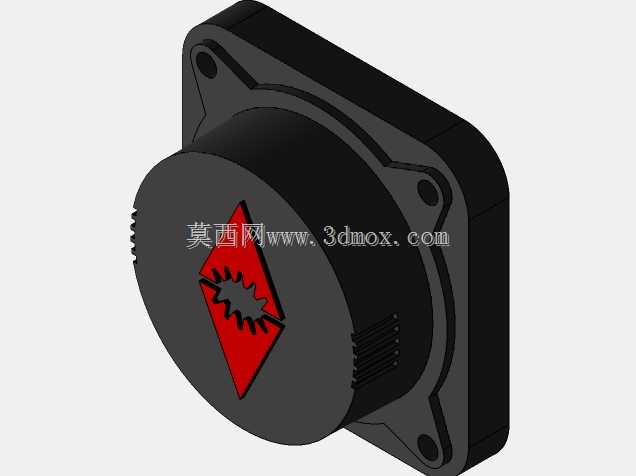

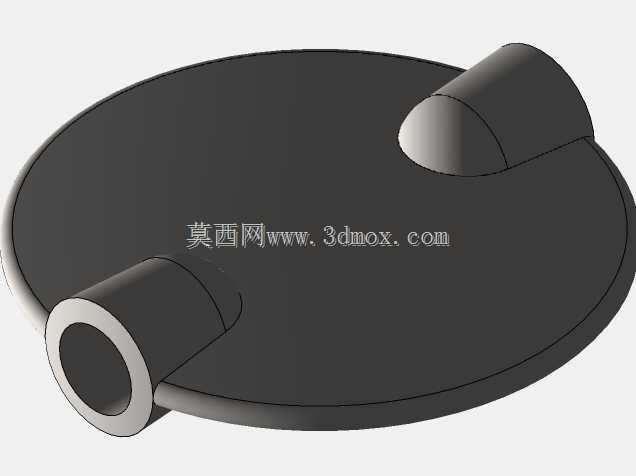

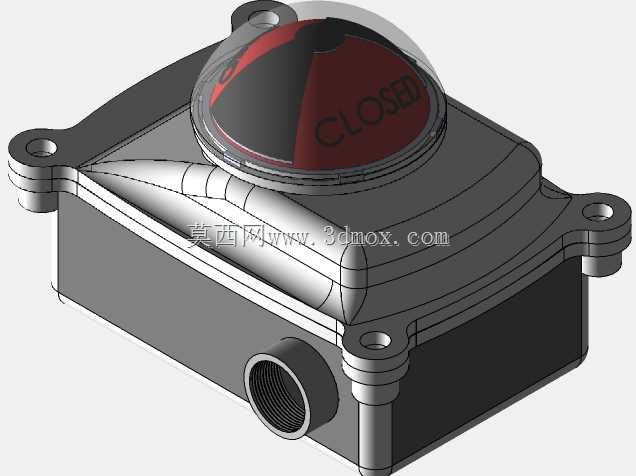

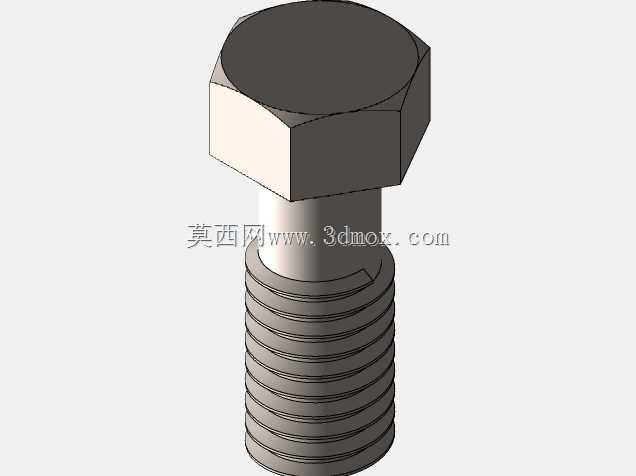

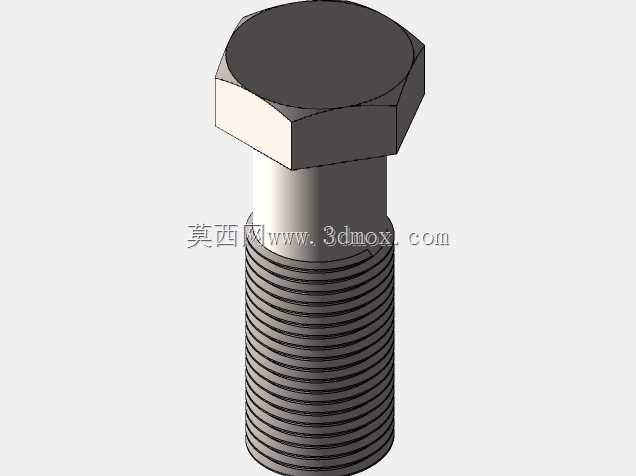

　　且结构简单耐冲击，在有气源配套的厂区内运维成本更低。执行器顶部配套的限位开关盒，可以实时反馈阀板的全开、全闭位置信号，避免控制系统出现指令与实际阀位不符的误判，支架部分采用加高立柱式设计，既可以给阀杆密封组件留出足够的安装与散热空间，也能避免管路介质温度过高时热量直接传导到气动执行器，影响密封件使用寿命与气缸动作精度。下部蝶阀本体采用对夹式连接结构，相比法兰式蝶阀，对夹结构的轴向长度更短，安装时不需要在阀门两侧设置单独的法兰组，直接穿入管路两端的配对法兰螺栓即可完成固定，能有效节省管路安装空间，尤其适合管路排布紧凑的车间技改项目。阀板采用流线型圆盘结构，转动轴与阀板中心偏心设计，在阀板开启过程中可以快速脱离阀座密封面，

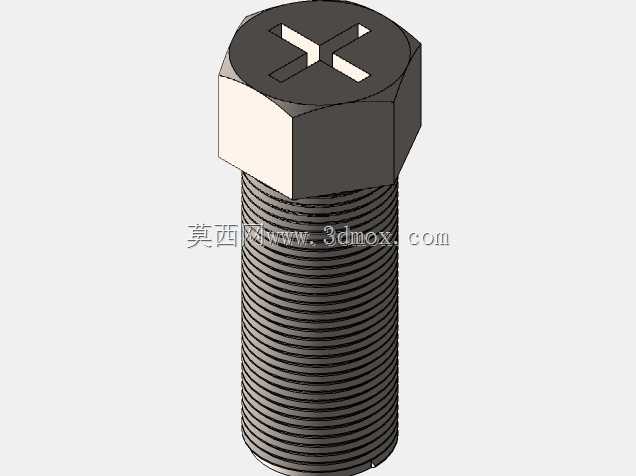

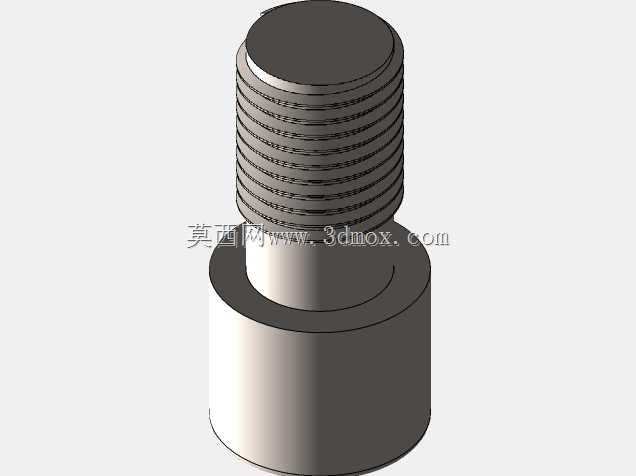

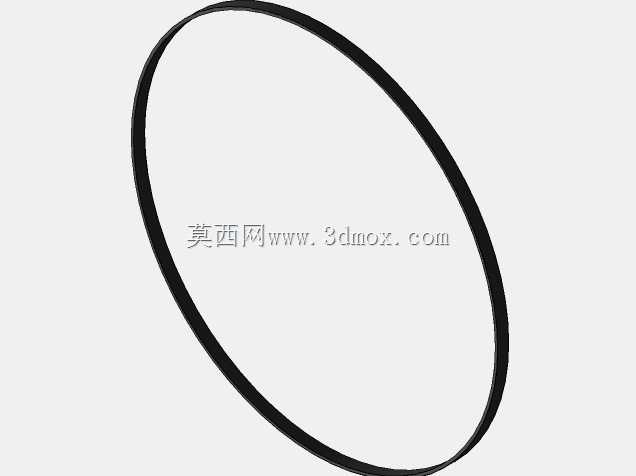

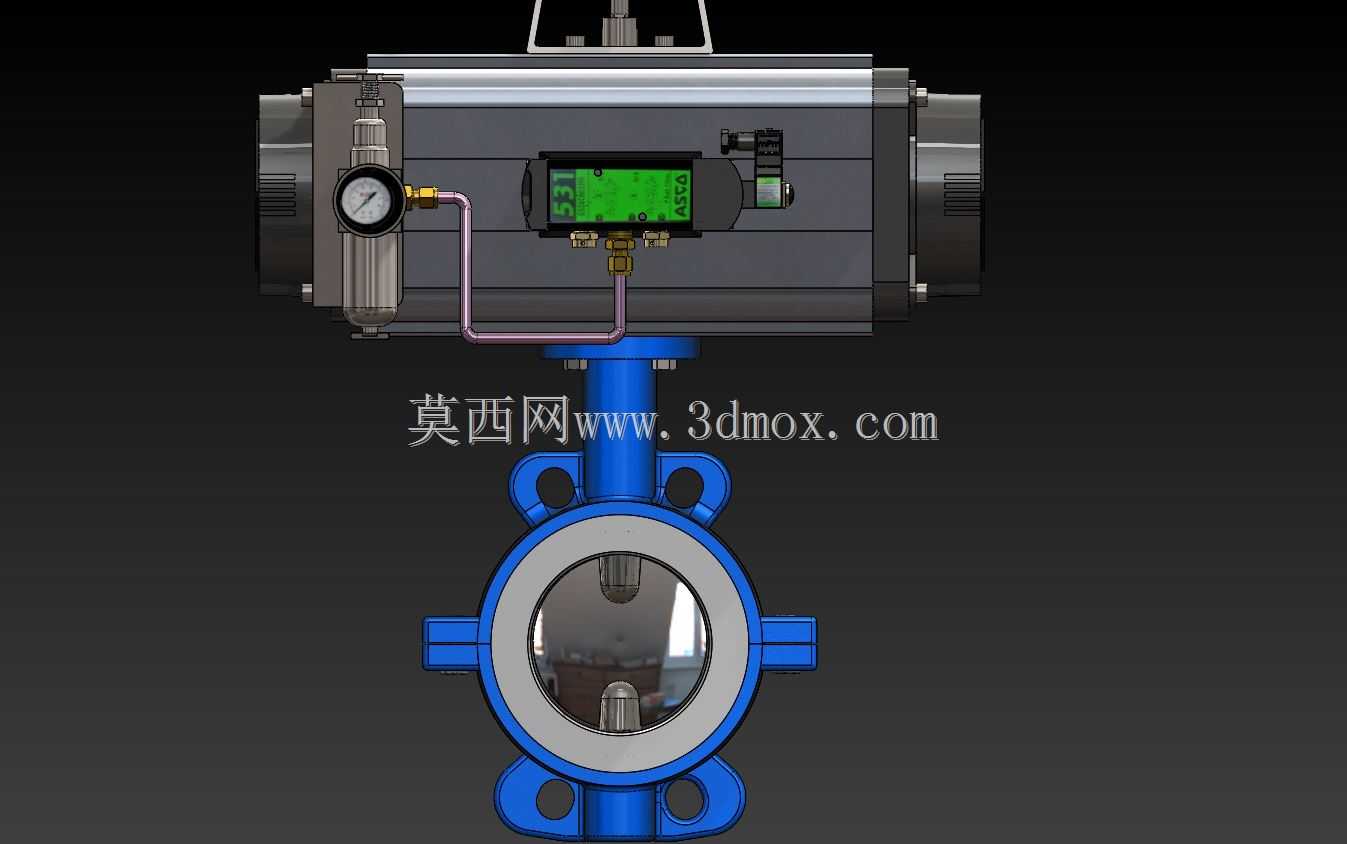

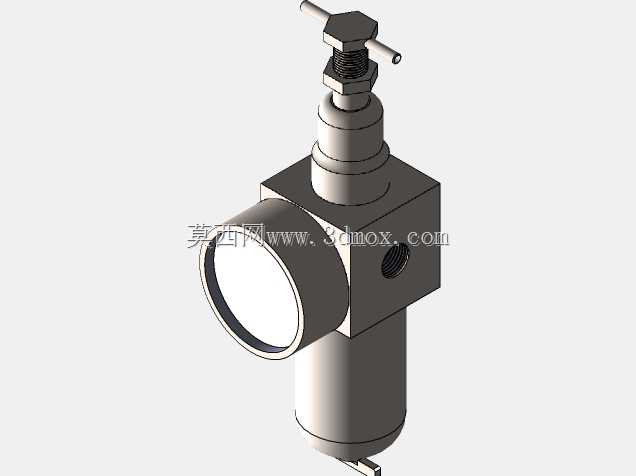

　　减少密封面之间的摩擦磨损，相比中线蝶阀的密封寿命有明显提升，阀座采用可拆卸式橡胶圈结构，密封面贴合均匀，在额定压力范围内可以实现零泄漏截断，后期密封件磨损后不需要整体更换阀门，只需要拆开阀板压圈更换密封胶圈即可，大幅降低后期运维成本。从安装边界尺寸来看，对夹式结构的阀体两端没有突出的法兰边，阀体的外径尺寸匹配对应通径法兰的螺栓孔分布圆，安装时需要注意管路两端法兰的同轴度偏差不能超过2mm，否则会挤压阀体导致阀板卡涩，气动执行器的上部需要预留至少200mm的检修空间，方便后期更换气缸密封件、调整限位开关位置，气源接口采用标准内螺纹接口，配套气源处理三联件时需要安装在距离执行器1米范围内，避免管路压降导致启闭力矩不足。在实际选型应用中，

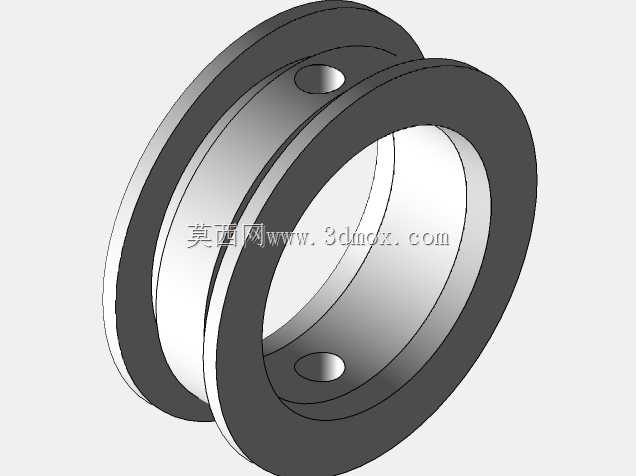

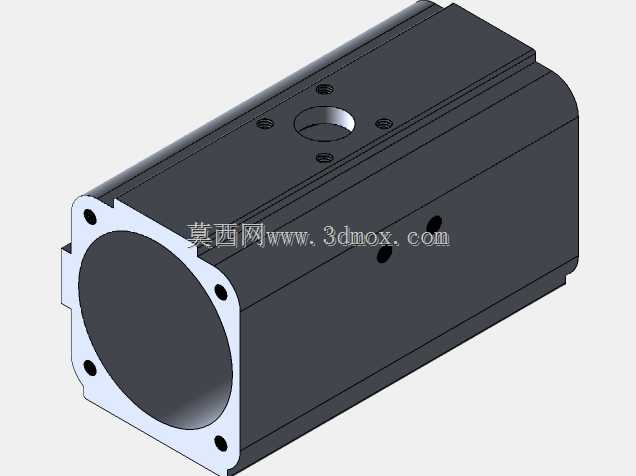

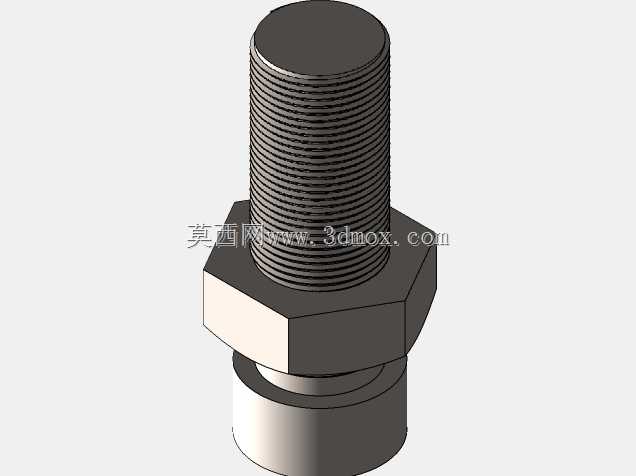

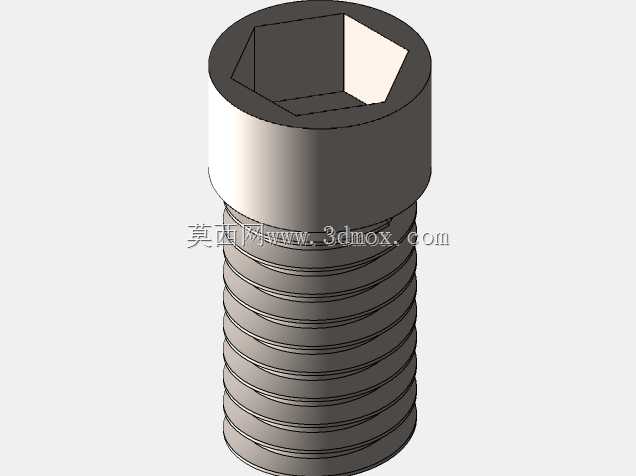

　　这类气动蝶阀常用来输送水、压缩空气、低粘度油品等无强腐蚀性的介质，工作压力适配常规1.0MPa、1.6MPa等级的工业管路，阀板转动角度可以通过执行器两端的行程螺栓做微调，既可以做两位式的通断控制，也可以调整阀板开度做管路流量调节，在循环水系统的分支管路、配料系统的介质进料管路、废气处理的风路控制中都有大量应用。建模过程中对所有配合面做了公差适配，阀杆与阀体之间的轴套间隙、阀板与密封座的过盈量都按照实际加工装配要求做了参数化设置，执行器的气缸内壁与活塞的配合、齿轮齿条的啮合间隙都还原了实际产品的装配关系，既可以用来做管路排布的干涉检查，也能作为阀门结构学习、非标执行机构配套设计的参考基础，模型中所有零部件都可拆分，方便设计人员根据实际工况参数调整通径、压力等级、执行器行程等核心参数，不需要从零开始搭建基础结构，能有效缩短非标阀门选型配套的设计周期。
