气动法兰式截止控制阀三维结构设计

项目分类:阀门 发布时间:2022-06-09 ID:645759
  • 气动法兰式截止控制阀三维结构设计
  • 气动法兰式截止控制阀三维结构设计
  • 气动法兰式截止控制阀三维结构设计
  • 气动法兰式截止控制阀三维结构设计
  • 气动法兰式截止控制阀三维结构设计
  • 气动法兰式截止控制阀三维结构设计
  • 气动法兰式截止控制阀三维结构设计
  • 气动法兰式截止控制阀三维结构设计
  • 气动法兰式截止控制阀三维结构设计
  • 气动法兰式截止控制阀三维结构设计
  • 气动法兰式截止控制阀三维结构设计
  • 气动法兰式截止控制阀三维结构设计
  • 气动法兰式截止控制阀三维结构设计
  • 气动法兰式截止控制阀三维结构设计
  • 气动法兰式截止控制阀三维结构设计
  • 气动法兰式截止控制阀三维结构设计
  • 气动法兰式截止控制阀三维结构设计
  • 气动法兰式截止控制阀三维结构设计
  • 气动法兰式截止控制阀三维结构设计
  • 气动法兰式截止控制阀三维结构设计
  • 气动法兰式截止控制阀三维结构设计
  • 气动法兰式截止控制阀三维结构设计
  • 气动法兰式截止控制阀三维结构设计
  • 气动法兰式截止控制阀三维结构设计
  • 气动法兰式截止控制阀三维结构设计
  • 气动法兰式截止控制阀三维结构设计
  • 气动法兰式截止控制阀三维结构设计
  • 气动法兰式截止控制阀三维结构设计
  • 气动法兰式截止控制阀三维结构设计
  • 气动法兰式截止控制阀三维结构设计
  • 气动法兰式截止控制阀三维结构设计
  • 气动法兰式截止控制阀三维结构设计

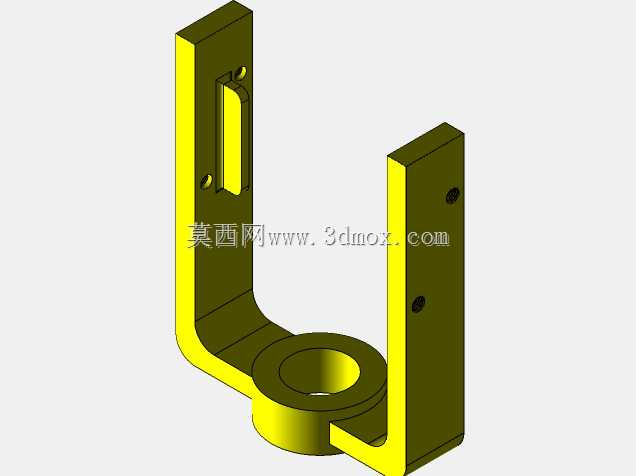

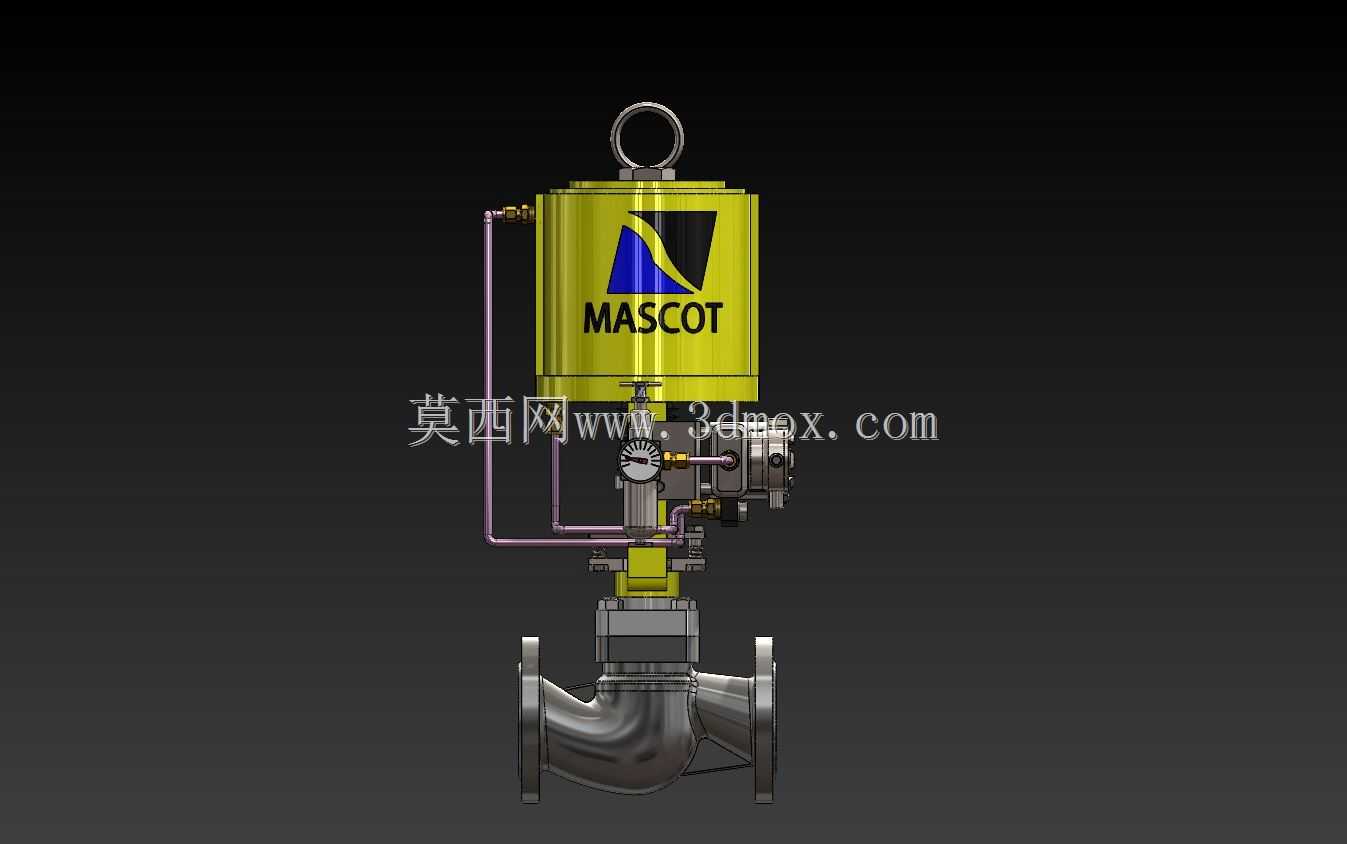

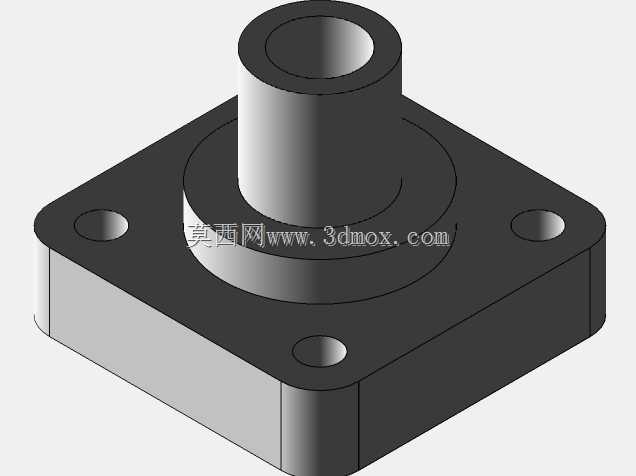

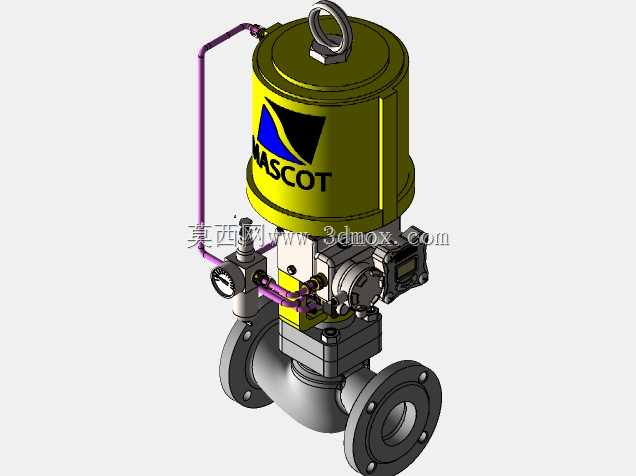

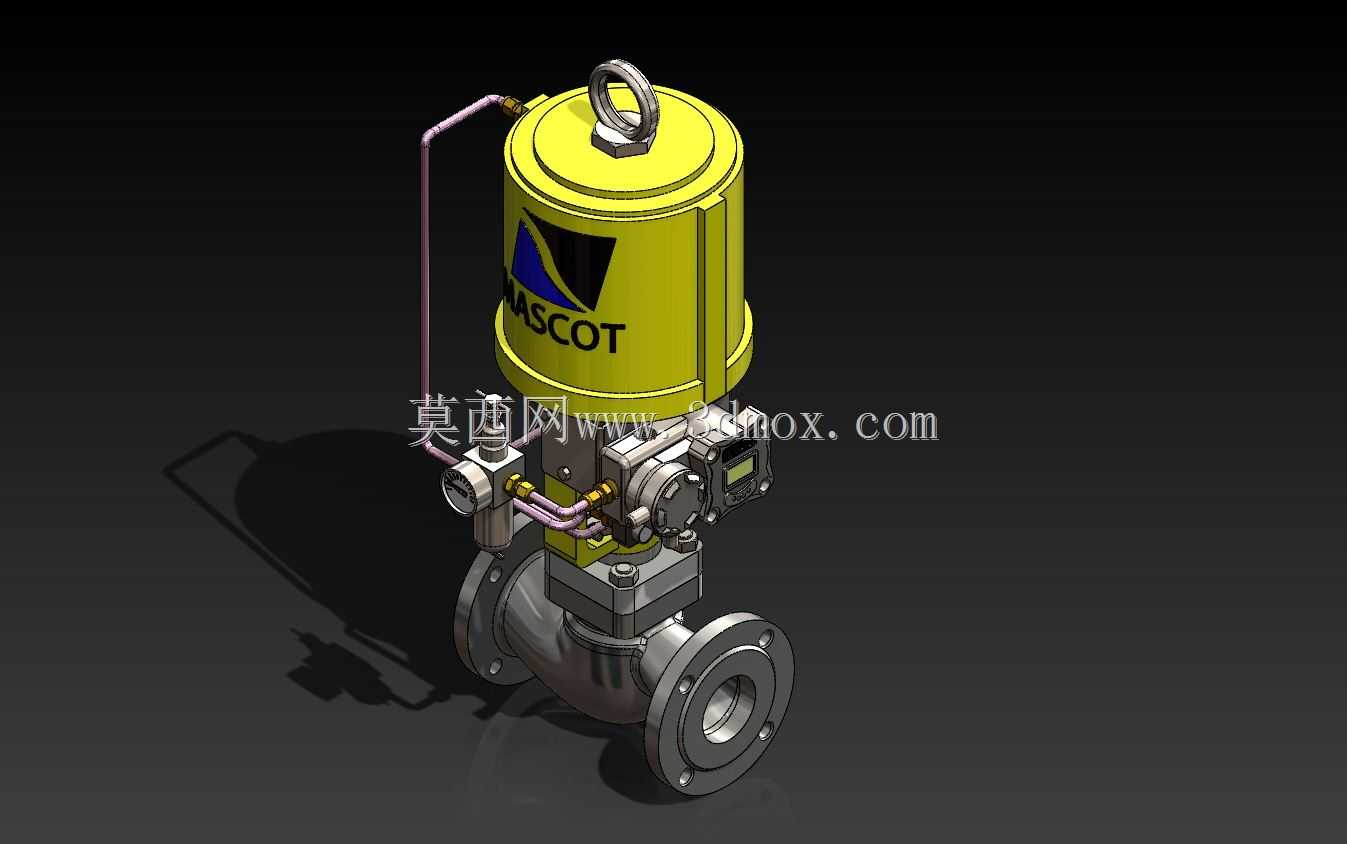

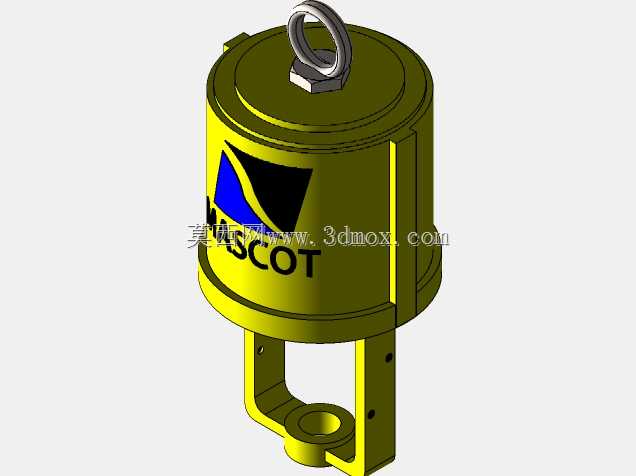

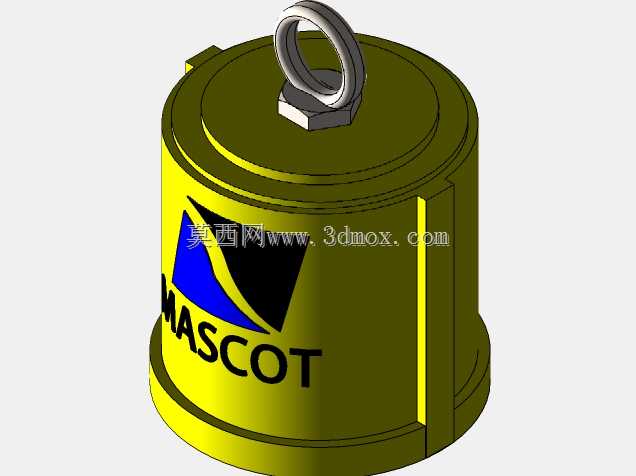

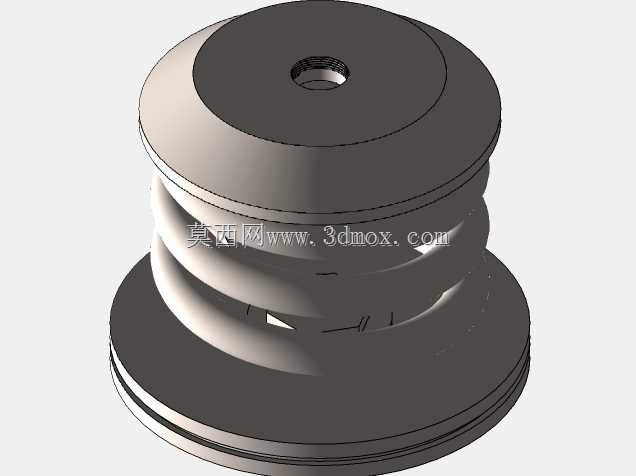

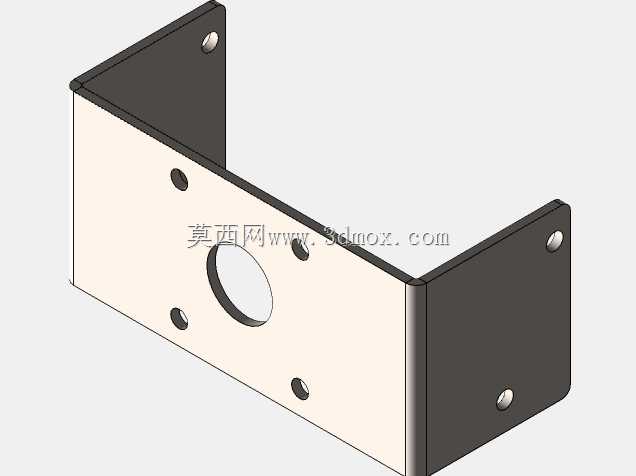

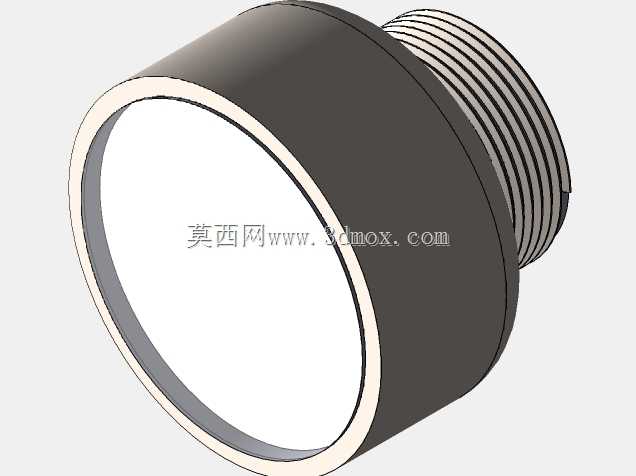

  这款带气动执行机构的法兰式截止阀,主要面向化工、市政给排水、油气输送等行业的管路流体截断与调节场景,在实际工况中承担着管路介质通断控制、流量精准调节的核心作用,可适配水、油品、弱腐蚀性化工介质等多种流体输送需求,执行机构的气动驱动形式适配厂区集中供气的作业环境,相比手动阀门可实现远程信号控制,适配自动化产线的管路联控需求。从结构设计来看,上部的气动执行机构采用立式圆筒式布局,顶部设置吊环结构,方便车间内吊装转运与现场安装就位,执行机构侧面布设的气路铜管采用硬管弯折定型,搭配接头密封结构,保证驱动气路的密封性与结构稳定性,避免软管长期使用出现的老化脱落问题;执行机构与下部阀体之间采用支架过渡连接,

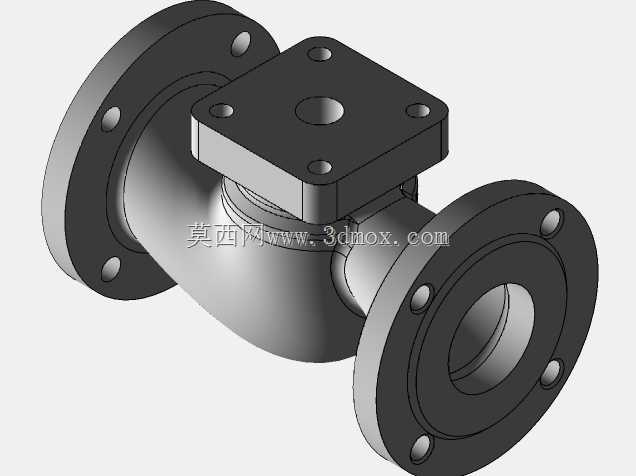

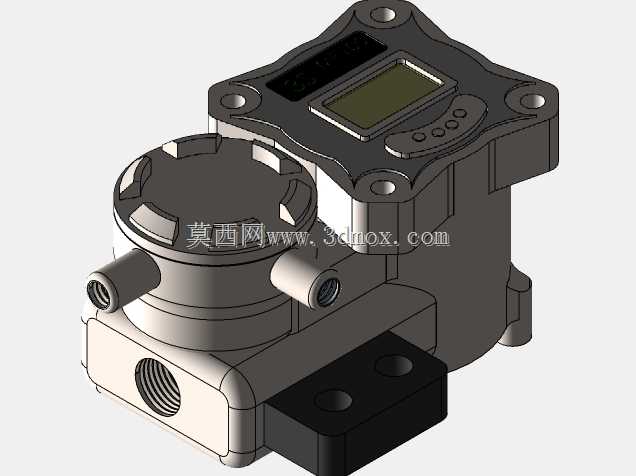

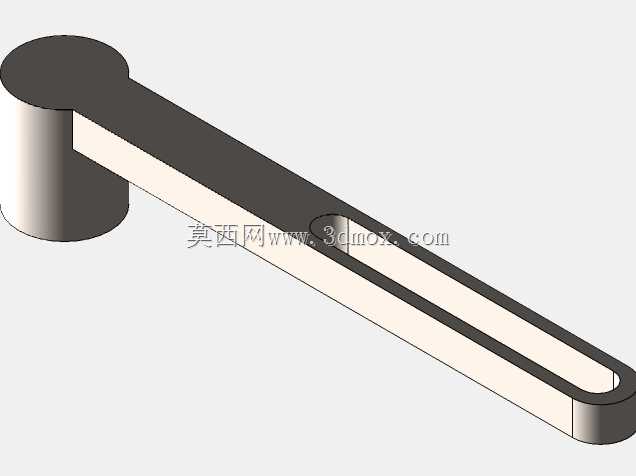

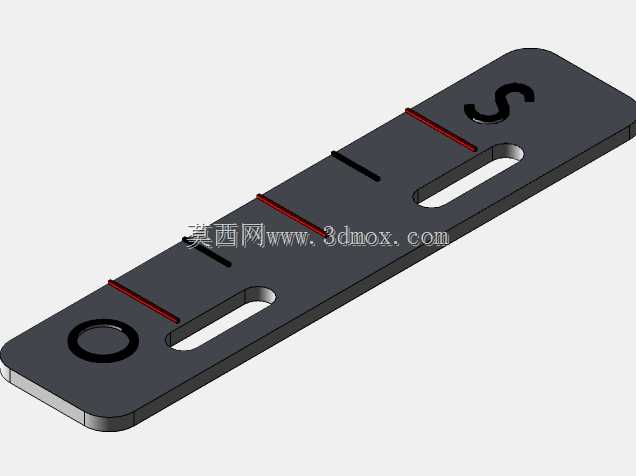

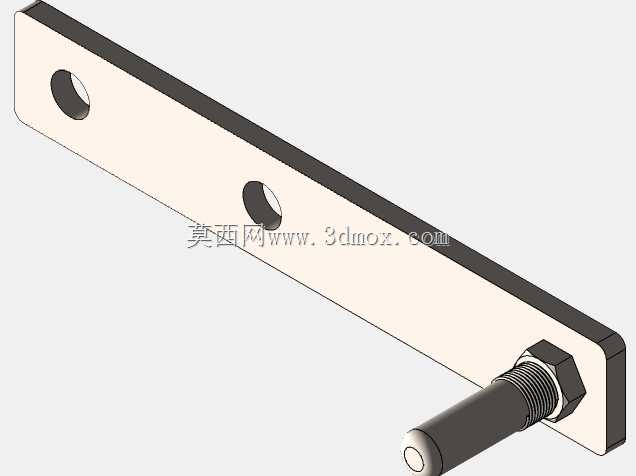

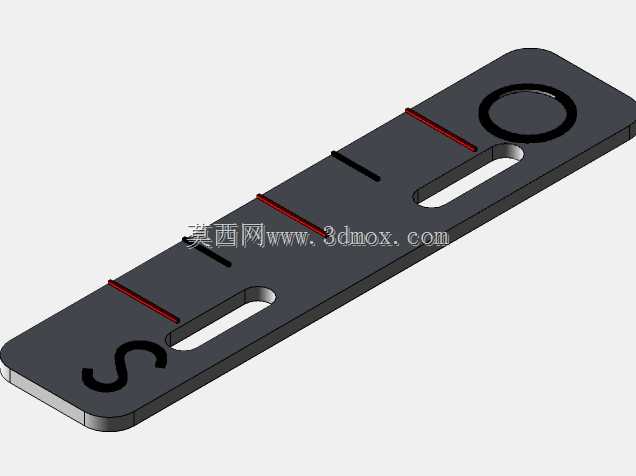

  预留的安装空间可适配位置反馈组件的加装,方便现场接入DCS系统反馈阀门开度状态。下部阀体采用法兰连接形式,法兰端面的密封面、螺栓孔位均按照通用管路法兰标准设计,可直接与同压力等级的工业管路法兰对接,无需额外加工转接结构;阀体流道采用直通式截止结构,流道内壁做圆弧过渡处理,减少介质流经时的压损,同时避免介质在阀腔内滞留堆积,适配含少量杂质的介质输送场景。设计过程中优先考虑了现场安装的边界兼容性,执行机构的外径尺寸控制在常规阀门安装预留的操作空间范围内,侧面气路接头的伸出方向可根据现场管路走向调整,避免与周边管路、支架产生干涉;阀体底部的法兰端面到执行机构顶部吊环的总高度,适配常规管廊下方的阀门安装净空要求,

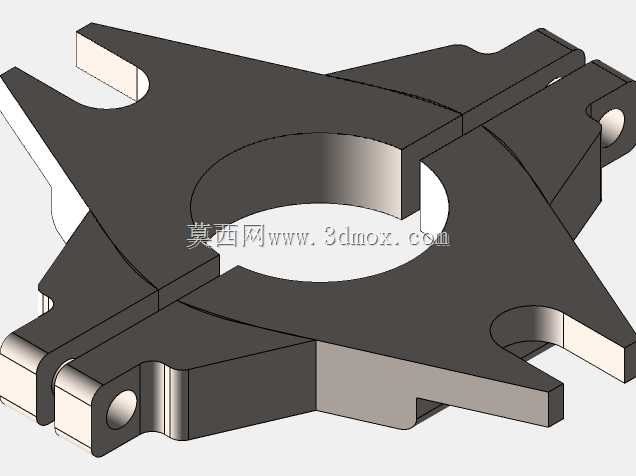

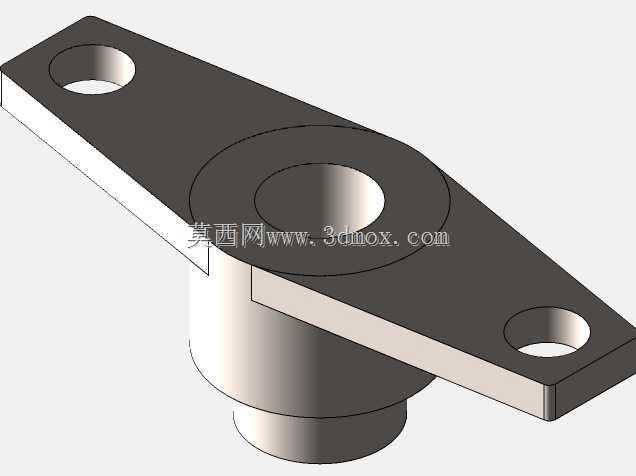

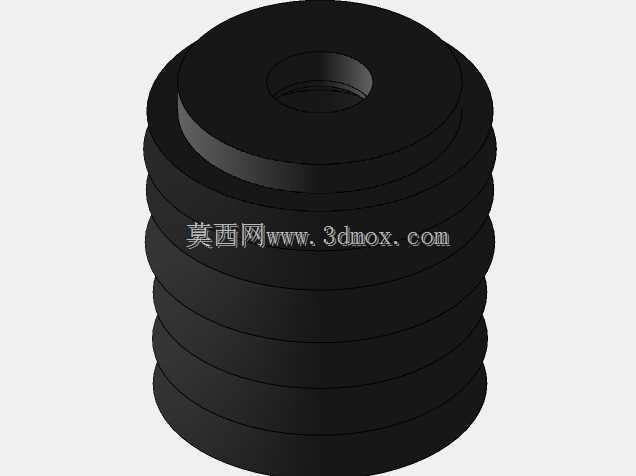

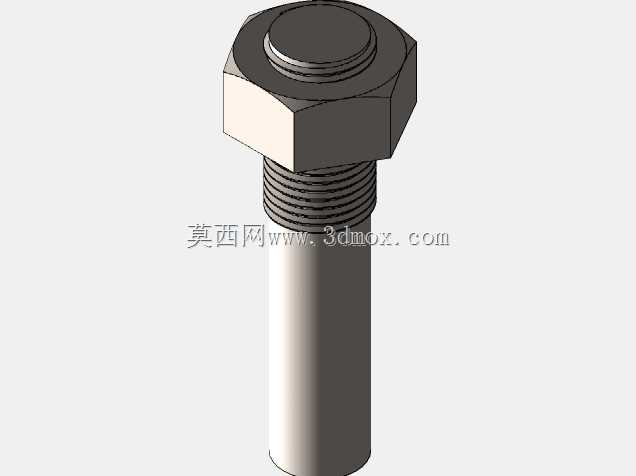

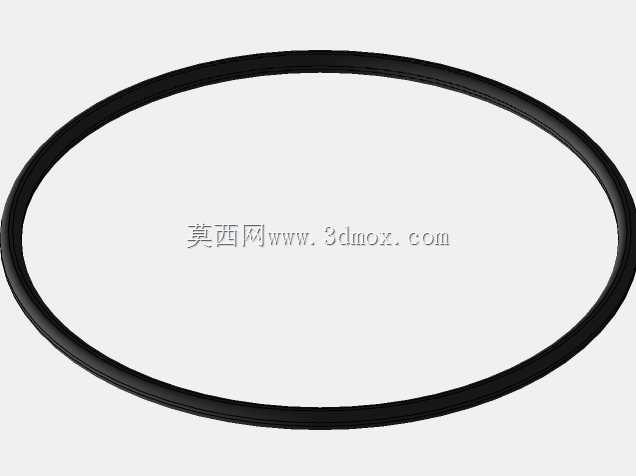

  无需额外抬高管路即可完成安装。阀杆与执行机构的连接采用可拆式联轴结构,方便后期维护时更换阀杆密封填料,无需整体拆解执行机构;执行机构顶部的吊环承重经过核算,可承受整阀的总重量,满足现场吊装作业的安全要求。气路管线的排布沿着执行机构外壁与支架侧面走形,采用管卡固定在结构件表面,避免现场安装作业时磕碰造成气路变形漏气,同时外露的气路接头采用标准气动接头规格,可直接对接厂区常规规格的气动供气管路,无需定制转换接头。在密封结构设计上,阀瓣与阀座的密封面采用堆焊硬质合金的结构形式,可承受介质长期冲刷带来的磨损,延长阀门的在线使用寿命;阀杆部位采用多层填料密封结构,搭配压盖可调设计,当填料出现轻微渗漏时可通过紧固压盖螺栓补偿密封压力,

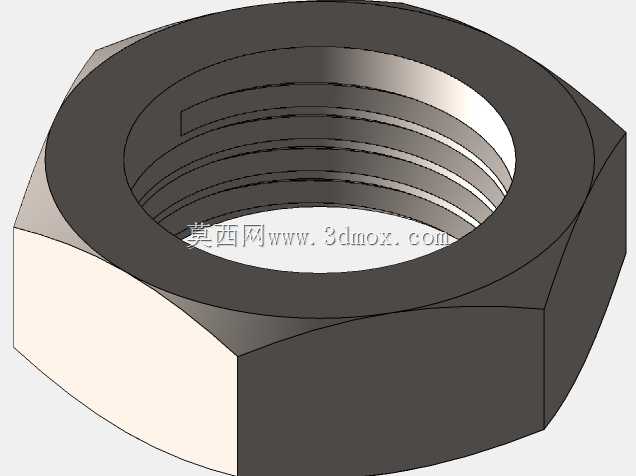

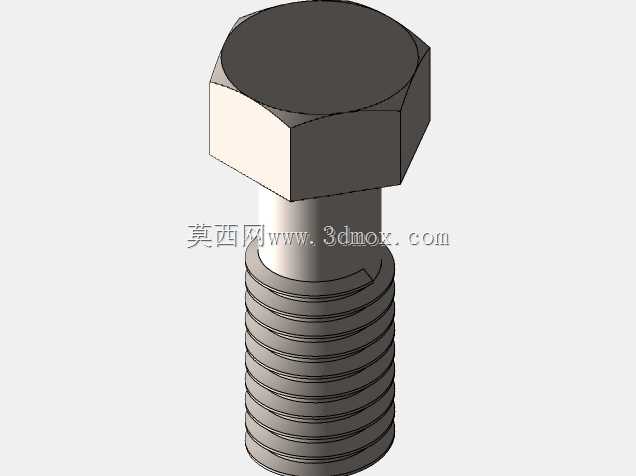

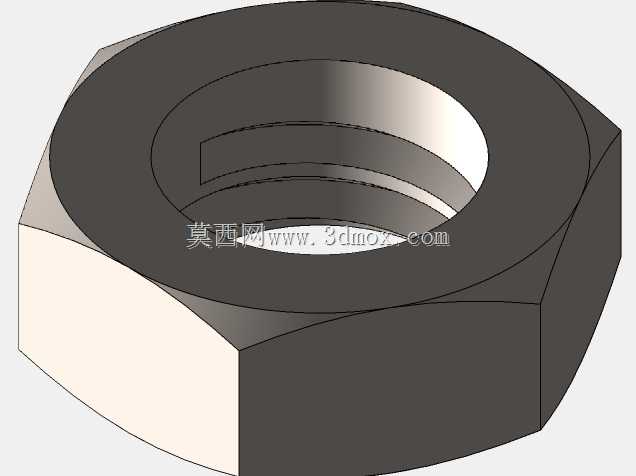

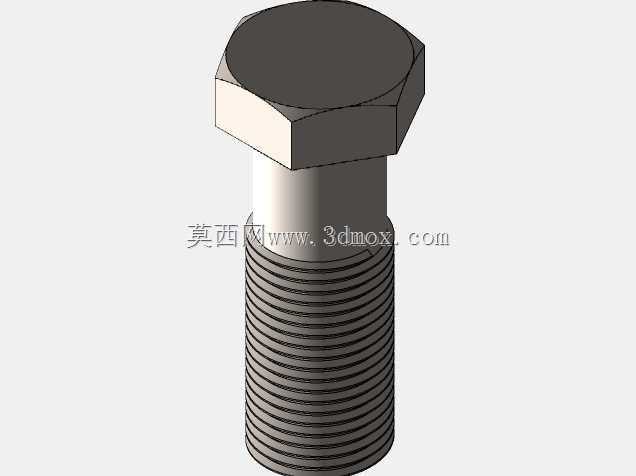

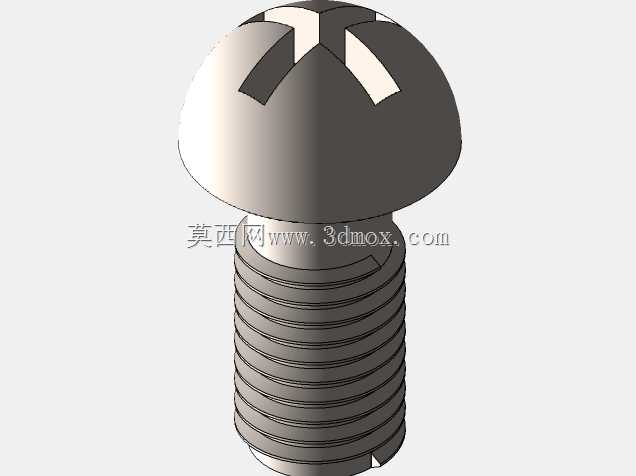

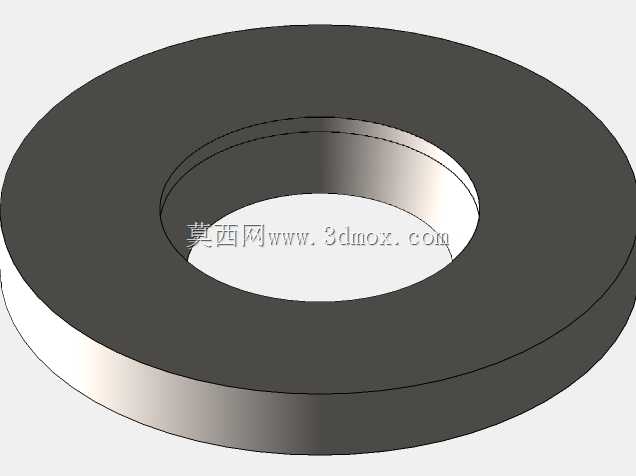

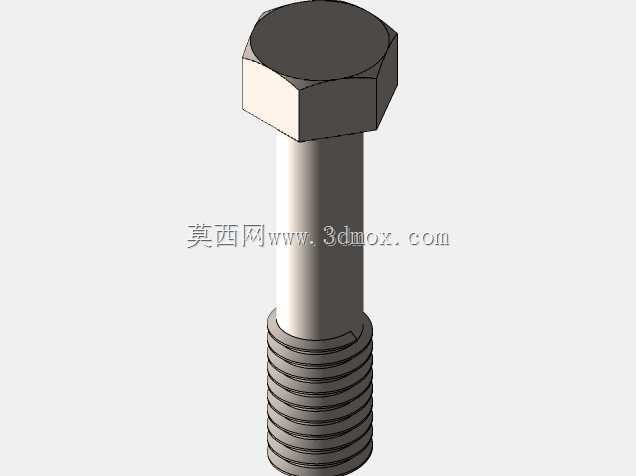

  减少停机维护的频次。从建模细节来看,所有连接螺栓的位置、规格均按照实际装配要求布设,法兰面的水线结构、阀体的铸造圆角、执行机构外壳的冲压接缝都做了还原,可直接用于装配干涉检查、安装模拟演示,也可作为同类型阀门改型设计的基础参考框架,帮助设计人员快速完成同系列不同通径、不同压力等级阀门的结构衍生设计,减少重复建模的工作量。
