通讯管路连接用锚定法兰结构设计

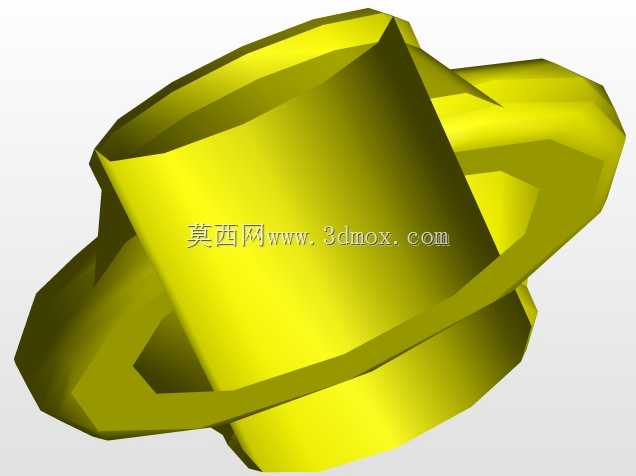

　　在通讯基站管线布设、户外通讯设备线缆防护管路的安装场景中，锚定法兰是承担管路轴向定位、密封衔接、抗外力牵拉的核心连接构件，区别于普通平焊法兰的通用连接属性，这类锚定结构专门针对通讯管线易受外力拉扯、长期户外服役存在温变形变的工况做了针对性结构优化。从实际应用场景来看，这类法兰多部署在通讯塔架根部的线缆防护管衔接处、地下通讯管网的井口引出端、户外通讯机柜的管线穿入位置，既要保证两段防护管的同轴对接精度，又要通过自身的锚定结构卡入管壁预设的限位槽内，避免管路受外力牵拉时出现轴向窜动，防止线缆外护层被管口磨损，同时阻断外部雨水、沙尘顺着管路间隙渗入设备内部。从功能特性上看，该锚定法兰采用一体式锥面导向结构，

　　对接端的锥度设计能够在安装时自动导正管路同轴度，降低现场安装时的对位难度，即使是高空作业的施工场景，作业人员无需反复调整对位即可完成法兰与管路的初步套接；法兰中部的环形凸台为核心锚定承载面，凸台内侧设置的环形卡合棱能够嵌入管路外壁的环形凹槽内，当管路受到轴向拉力时，卡合棱与管壁凹槽的配合能够将拉力均匀分散到整个法兰环形接触面，避免局部应力集中造成管壁开裂；法兰两端的套接段采用间隙配合公差设计，既保证安装时能够顺利套入对应规格的管路，又能在套接后通过密封圈的压缩量填充配合间隙，实现IP67级的密封效果，满足户外长期服役的防水防尘要求。在设计思路层面，建模阶段优先考虑了现场安装的容错性，将法兰的导向锥面长度设置为套接段长度的三分之一，

　　锥面角度控制在15度，既保证导向过程的顺滑，又不会因为锥度过大造成套接深度不足；锚定凸台的外径比套接段外径大20%，这个尺寸比例是经过多轮应力仿真验证的结果，既能够提供足够的锚定承载面积，又不会因为凸台过大造成安装空间占用过多，适配通讯管线安装时狭窄的操作空间；法兰整体的壁厚采用渐变设计，套接段壁厚满足管路承压要求的前提下，锚定凸台位置的壁厚做了加厚处理，对应力集中的棱角位置全部做了R2-R3的圆角过渡，避免长期受交变应力作用时出现应力开裂问题。从外形尺寸与安装边界来看，该法兰适配公称直径65mm的通讯防护管路，整体轴向长度为82mm，中部锚定凸台的外径为112mm，两端套接段的内径与对应管路外径采用H8/f7的配合公差，

　　安装时仅需要在对接管路的预设位置加工出深度2mm、宽度4mm的环形限位槽，将法兰套接到位后，卡合棱会自动卡入限位槽内，无需额外焊接或者打固定销，安装效率比传统法兰提升40%以上；安装完成后法兰凸台的两侧预留有12mm的密封件安装空间，可根据实际工况选择橡胶密封圈或者密封胶进行密封处理，法兰整体的安装回转半径仅为60mm，能够适配管壁间距不小于120mm的密集管线布设场景，不会与相邻管线产生安装干涉。在实际选型应用中，需要注意对接管路的限位槽加工位置精度，槽位与管端的距离偏差不能超过±1mm，否则会造成锚定卡合不到位，影响抗牵拉性能；法兰的材质默认采用改性ABS工程塑料注塑成型，针对高寒地区的应用场景可更换为尼龙加玻纤材质，提升低温抗冲击性能，针对有阻燃要求的通讯机房内部场景，可选用阻燃级材质满足消防要求。这类锚定法兰的结构设计摒弃了传统法兰需要螺栓紧固的复杂结构，依靠自身的卡合结构实现锚定定位，大幅降低了现场安装的配件需求与操作难度，尤其适合通讯行业快速布网、高空作业多、施工空间有限的作业特点，能够有效提升管线连接的可靠性，降低后期运维过程中管路移位、密封失效的故障概率。
