6s规格通讯连接用空心插头结构

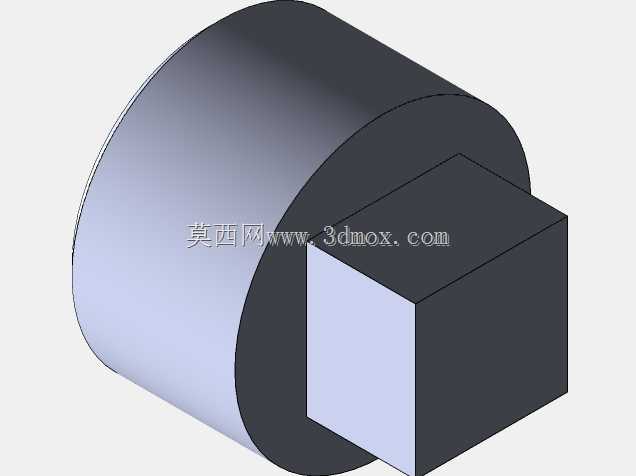

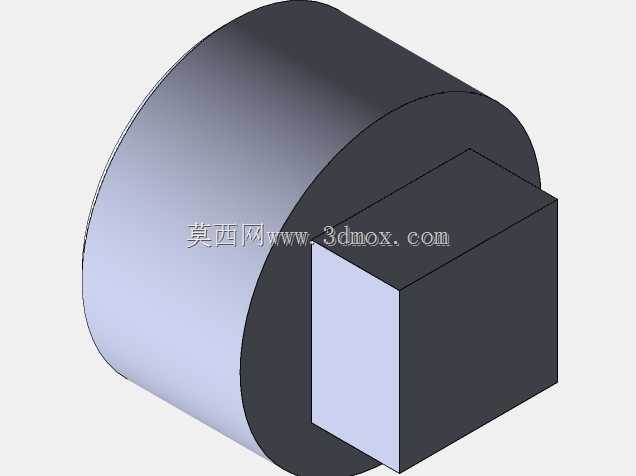

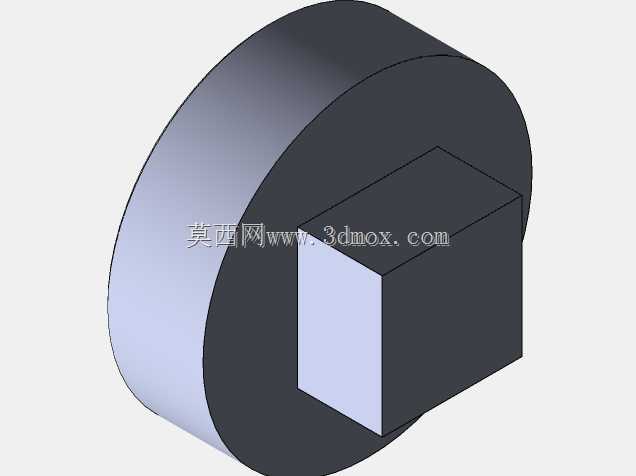

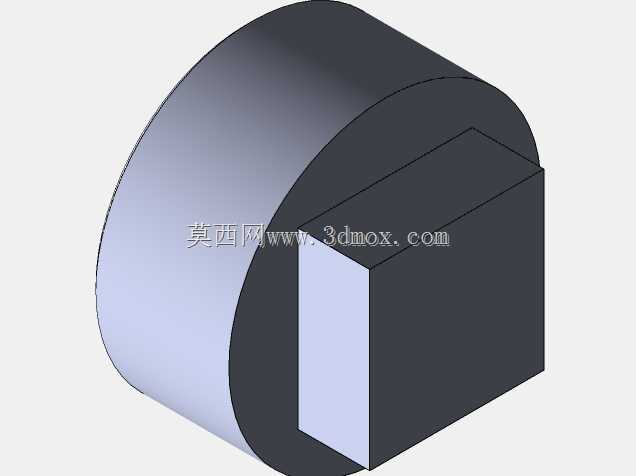

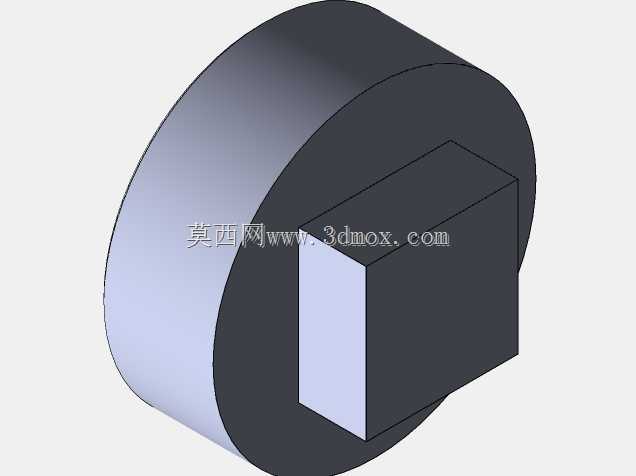

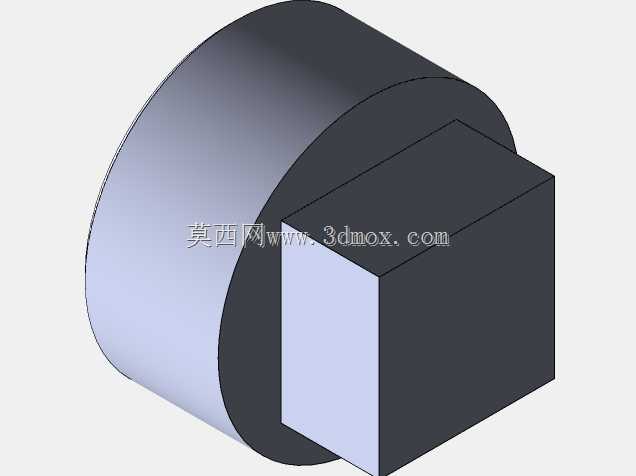

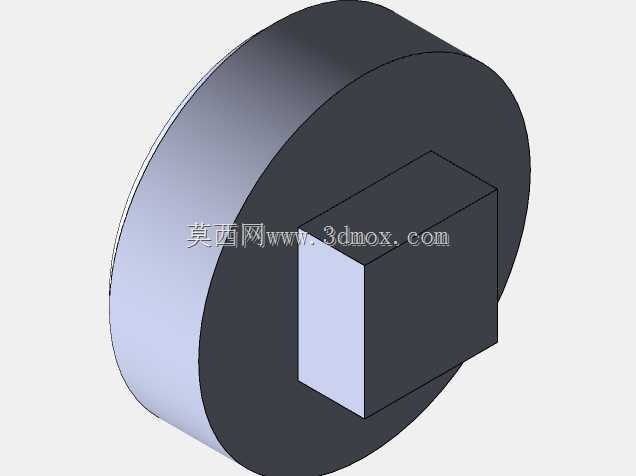

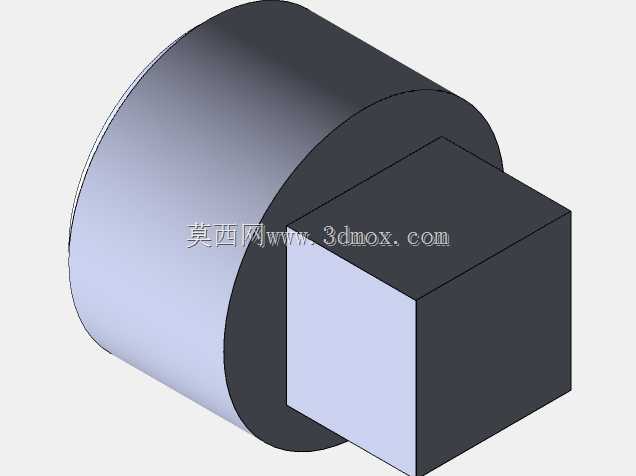

　　这类空心插头在小型通讯设备、便携数码终端的信号与小电流供电回路中应用十分广泛，常见于手持对讲机、老式功能机外接配件、小型工控信号转接模块的接口端，承担着回路导通、插拔式快速连接的核心作用，相比实心插针，空心结构在同等接触面积下能有效降低自身重量，同时在插拔过程中可借助自身薄壁的微量形变补偿接触面的加工公差，避免长期插拔后出现接触松垮、导通电阻超差的问题。从结构设计逻辑来看，该插头采用圆柱插接段搭配方形定位尾段的组合形式，圆柱段为核心接触导通区域，外圆面的加工精度直接决定插拔手感与接触可靠性，设计时需严格控制圆柱段的外径公差，通常要匹配对应母座的内接触弹片过盈量在0.02-0.05mm区间，过盈量过大则会导致插拔力超标，

　　长期使用会加速母座弹片疲劳失效，过盈量过小则容易出现接触不良、晃动断连的问题。方形尾段的设计主要承担周向防转功能，当插头尾部需要焊接导线或者压接接线端子时，方形结构可以卡在安装基座的对应方槽内，避免焊接或压接工序中插头跟转拉扯导线，同时在设备组装完成后，也能防止外力拉扯线缆时插头自身转动导致内部焊点脱开。在外形尺寸与安装边界的考量上，圆柱插接段的长度需要匹配母座的接触深度，既要保证插合后接触区域完全贴合，又要避免端部顶到母座底部造成结构干涉，通常插接段端面会做微小的倒角处理，既方便插合时的导向导入，也能去除机加工产生的锐边毛刺，防止插拔过程中刮伤母座的接触镀层。方形尾段的边长尺寸略大于圆柱段直径，

　　两者衔接处的轴肩位置可作为安装限位面，装配时轴肩抵靠在设备外壳的安装位内侧，配合外侧的固定卡圈或者点胶固定，即可将插头牢牢固定在设备壳体上，不会因为反复插拔出现轴向窜动。从实际使用场景的适配性出发，空心结构的内壁可以根据需求穿入小规格的信号导线，部分同类型插头还会在空心内部增设绝缘隔层，实现同截面下多回路信号的独立传输，在有限的安装空间内提升接口的集成度。设计过程中还需要考虑不同使用环境的防护需求，若应用在户外便携设备上，圆柱插接段的表面通常会做镀镍或者镀金处理，提升抗氧化、耐汗液腐蚀的能力，而方形尾段与安装基座的配合间隙处，可增设密封圈实现接口位置的防尘防水。在建模阶段，需要重点关注圆柱段与方段衔接位置的圆角过渡，

　　避免直角衔接处出现应力集中，当插头受到侧向的外力磕碰时，过渡圆角可以分散应力，防止衔接位置出现断裂变形；同时空心内壁的壁厚要保持均匀，避免机加工或者注塑成型时出现壁厚不均导致的变形问题，通常薄壁区域的壁厚不小于0.3mm，保证结构自身的结构强度，满足至少500次以上插拔循环的使用寿命要求。这类插头的安装定位不需要额外的复杂紧固件，仅依靠自身的轴肩定位与尾部的防转方槽即可完成固定，在批量组装时能有效提升产线的装配效率，减少零部件数量，降低整体物料成本，在小型通讯终端、便携检测设备、民用数码配件的接口设计中，这类结构的应用占比一直居高不下，核心原因就在于其结构简单可靠、加工成本低廉、装配维护便捷的特性，能够很好地平衡连接可靠性与制造成本之间的关系。
