HBS型套筒式联轴器精密结构设计

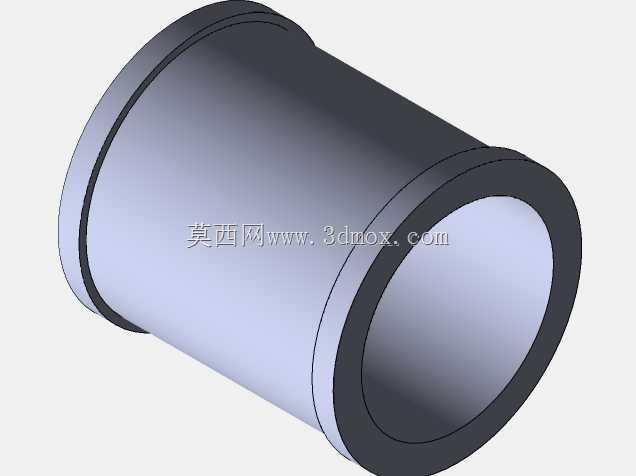

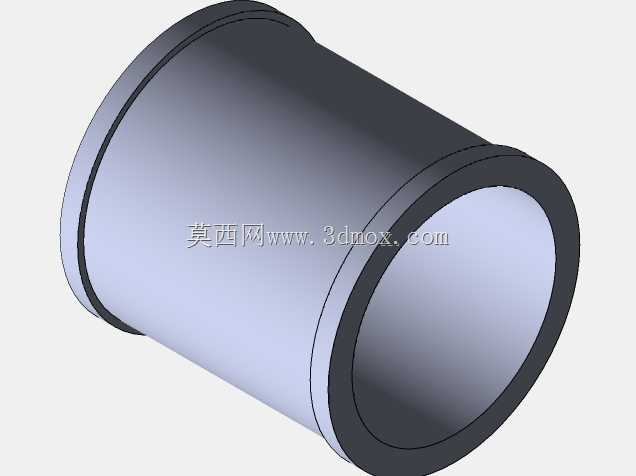

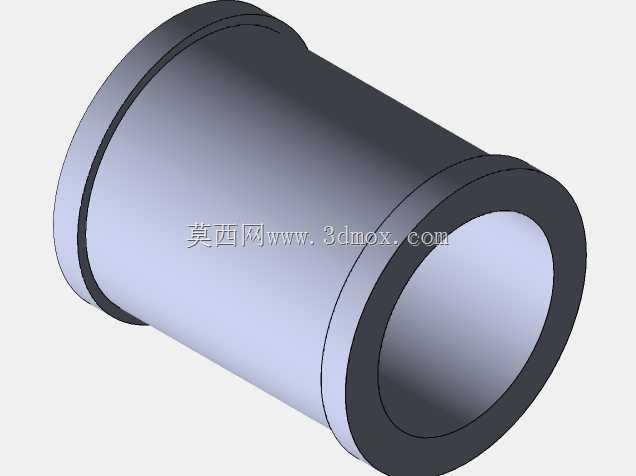

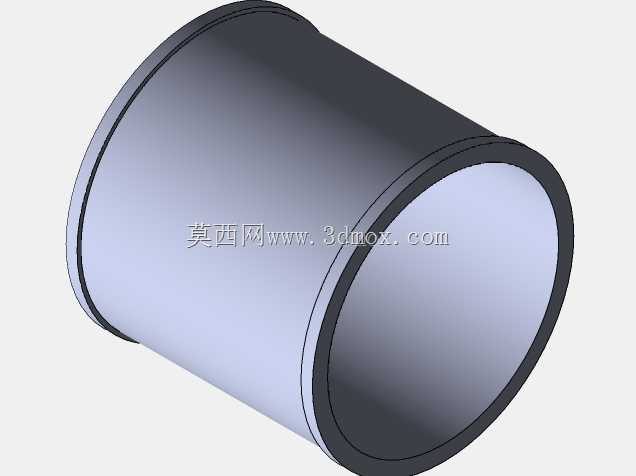

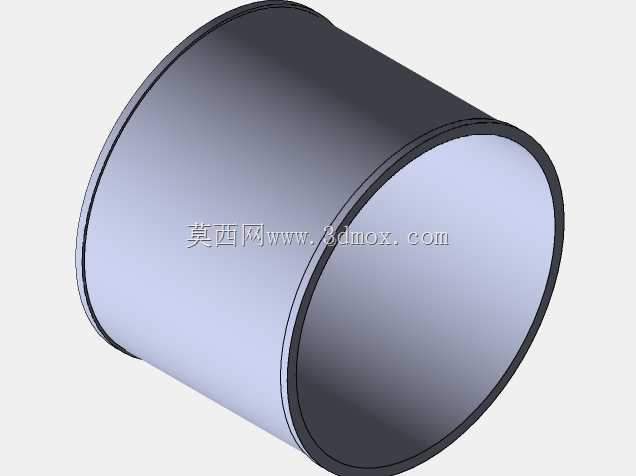

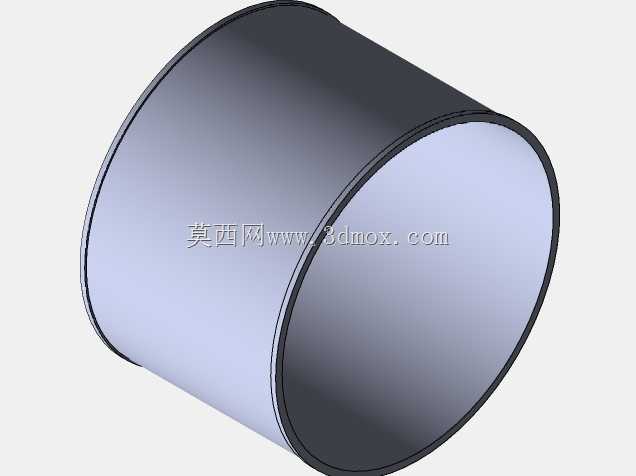

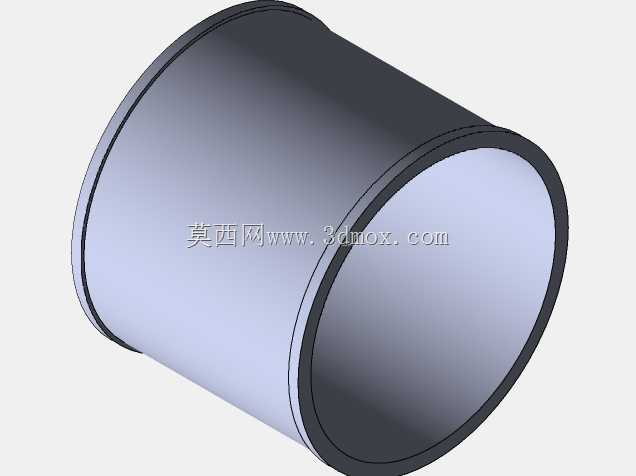

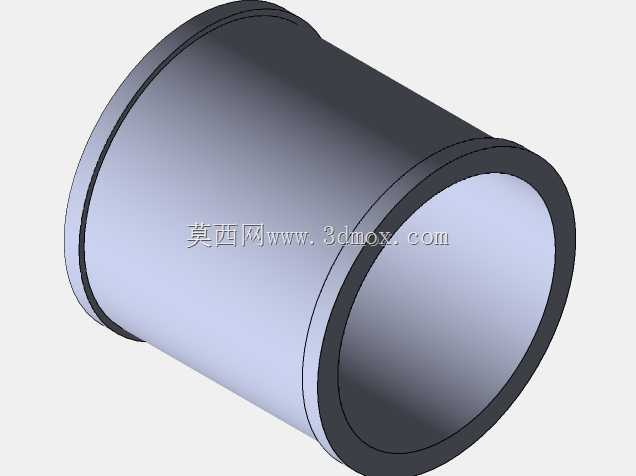

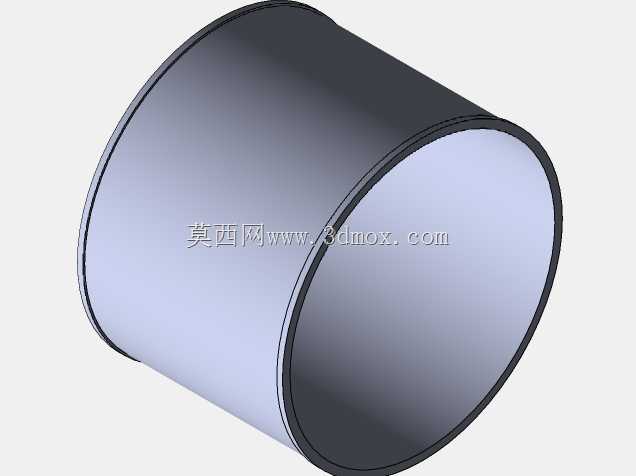

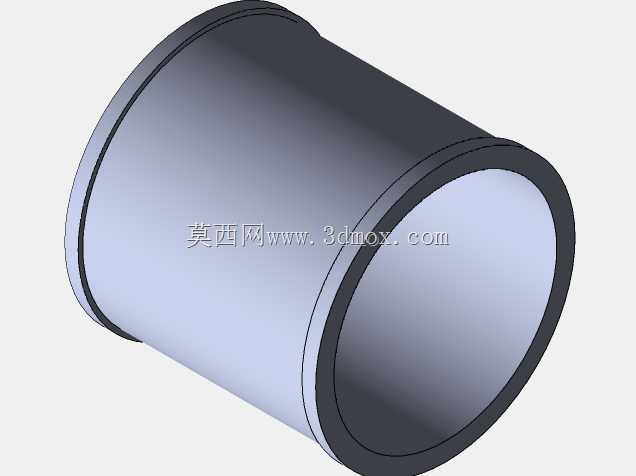

　　在中小功率传动系统的轴系连接场景中，套筒式联轴器一直是同轴度要求较高、载荷平稳工况下的高性价比选择，这款HBS型联轴器的结构设计完全围绕刚性轴连接的核心需求展开，没有多余的冗余结构，整体为一体式套筒构型，两端带有限位凸缘，内壁为高精度配合面，可直接套装在两根待连接的轴端，依靠键连接或者过盈配合实现扭矩传递，适用于转速不高、冲击载荷较小的传动链路，比如小型输送设备的动力输出端、精密检测设备的传动单元、小型风机与电机的轴连接等场景。从设计思路来看，这款联轴器优先保证了连接的同轴度精度，一体式的筒体结构不存在分体式联轴器的装配间隙累积问题，两端的凸缘结构一方面可以作为轴向定位的基准面，安装时抵靠在轴端的轴承端盖或者轴肩位置，

　　快速确定轴向安装位置，避免安装时出现轴向窜动的预留偏差，另一方面凸缘的加厚设计也提升了筒体端部的结构强度，避免键槽开设位置出现应力集中导致的端部开裂。筒体的壁厚经过了扭矩校核，在满足额定扭矩传递的前提下尽可能控制了整体重量，降低轴系的额外转动惯量，对于启停较为频繁的传动场景，更小的转动惯量可以减少启动瞬间的冲击载荷，保护电机与被驱动端的轴承结构。内壁的配合公差选用了过渡配合区间，既可以保证装配时的同轴度精度，又不会因为过盈量过大导致装配难度提升，现场安装时可以采用温差法或者压力机压装的方式完成装配，不需要额外的复杂工装。键槽的位置设置在筒体的对称中心线上，键槽的深度与宽度按照标准平键的配合尺寸设计，

　　可直接适配标准GB/T1096平键，不需要单独定制非标键件，降低后期维护的配件成本。从安装边界来看，这款联轴器的径向尺寸远小于凸缘联轴器、弹性柱销联轴器等其他同扭矩等级的联轴器类型，对于安装空间径向受限的场景非常友好，比如设备内部的狭窄传动舱内，不需要预留太大的径向操作空间，轴向尺寸则根据所连接轴的轴伸长度设计，两端的轴孔插入深度保持一致，保证两根轴的轴端在套筒内部不会发生顶碰，预留了合理的热膨胀间隙，避免长时间运行后轴系热伸长导致的轴向顶死问题。实际应用中，这类套筒联轴器不具备补偿两轴相对偏移的能力，所以在安装时需要严格保证两轴的同轴度误差在允许范围内，否则运行过程中会产生额外的附加载荷，加剧轴与轴承的磨损，

　　这也是设计选型时需要提前向使用方明确的工况要求。这款HBS联轴器的结构没有易损件，不需要定期维护更换弹性元件，只要装配时保证同轴度要求，长期运行的可靠性非常高，适合在不便经常维护的封闭式传动结构中使用。筒体的外圆为光滑圆柱面，没有突出的连接螺栓或者其他结构，运行过程中不会产生搅风噪声，也不会勾挂周边的管线或者其他零部件，对于安全防护要求较高的设备场景，可以减少额外的防护罩配置成本。在建模过程中，所有的倒角、圆角都按照机械加工的工艺要求做了处理，端部的导入倒角方便轴件的插入装配，键槽端部的退刀槽也符合铣削加工的工艺要求，不会出现建模结构无法加工的问题，所有尺寸都可以直接导出用于生产加工，不需要二次调整工艺结构。
