带气动执行器的500毫米减振蝶阀结构设计

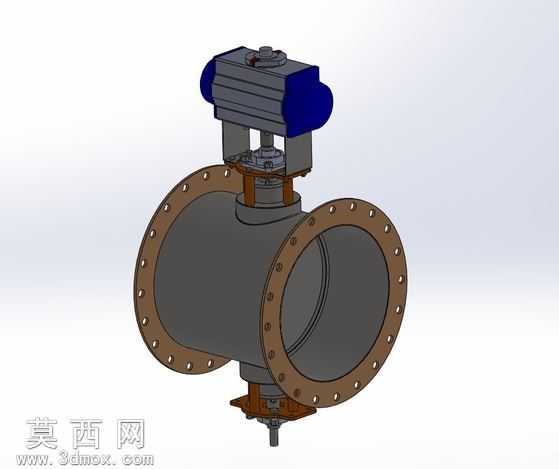

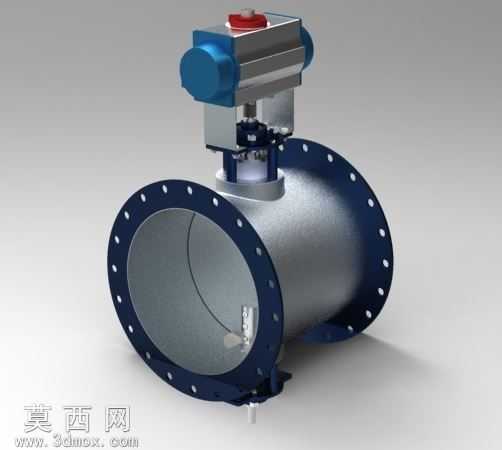

本作品为公称通径500毫米的气动减振蝶阀三维建模成果，建模过程依托三维机械设计软件完成全参数化构建，从结构拆解到零件装配均遵循工业阀门实际生产的尺寸规范与设计逻辑。建模初期先梳理蝶阀的核心组成模块，将整体结构划分为阀体、蝶板、阀杆、气动执行器、连接支架、密封组件、减振阻尼结构七个独立建模单元，每个单元均按照实际零件的加工特征进行草图绘制与特征生成。阀体部分采用双侧法兰连接结构，建模时精准还原法兰盘上的螺栓孔分布、法兰密封面的凸台结构，阀体流道部分做等径圆滑过渡处理，还原实际阀门的流道设计特征，材质上为阀体赋予铸钢材质属性，通过调整材质的粗糙度、金属反光度参数，模拟工业铸钢件的真实表面质感。蝶板与阀杆部分采用一体化装配关联设计，建模时保证蝶板的回转中心与阀杆轴线完全重合，蝶板密封面做微小倾角处理，匹配软密封蝶阀的密封配合要求，阀杆与阀体的配合位置预留标准轴承安装间隙，还原实际装配的公差配合逻辑。顶部的气动执行器部分，按照气动活塞式执行器的实际结构进行建模，还原执行器的缸体、端盖、活塞组件、气源接口、行程指示结构，执行器与阀体之间的连接支架做加强筋结构设计，保证支架的结构强度，执行器外观部分分别为缸体赋予铝合金材质、端盖与活塞部分赋予碳钢材质、密封件部分赋予丁腈橡胶材质，通过材质区分清晰展现不同零件的功能属性。减振阻尼结构设置在阀杆下端与阀体的连接位置，建模时还原阻尼调节组件的螺纹调节结构、阻尼摩擦片的分层结构，通过阻尼结构抵消阀门启闭过程中的冲击振动，提升阀门运行稳定性。装配阶段采用自下而上的装配逻辑，先完成各子装配体的配合约束，再进行总装配合，添加阀杆回转、活塞直线运动的运动约束，可模拟阀门从全开到全关的完整动作过程。渲染阶段采用工作室光照环境，调整主光源与补光角度，避免金属材质出现过曝反光，同时添加柔和的环境阴影，让整体模型的结构层次更清晰，法兰螺栓孔、执行器棱角、密封件轮廓等细节特征都能清晰展现。整个设计过程兼顾结构合理性与建模精度，所有配合位置均符合机械设计的公差规范，可用于阀门结构演示、产品方案展示、气动阀门选型参考等场景。
