U型槽螺旋输送给料设备结构设计

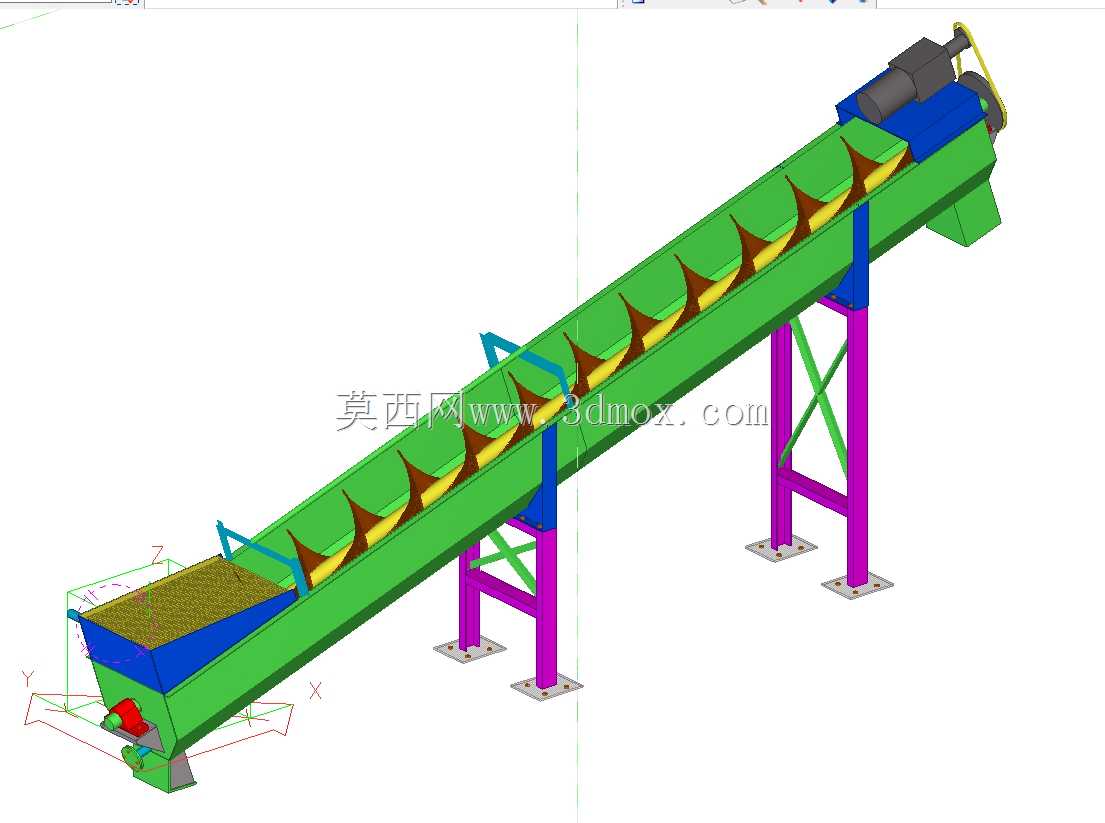

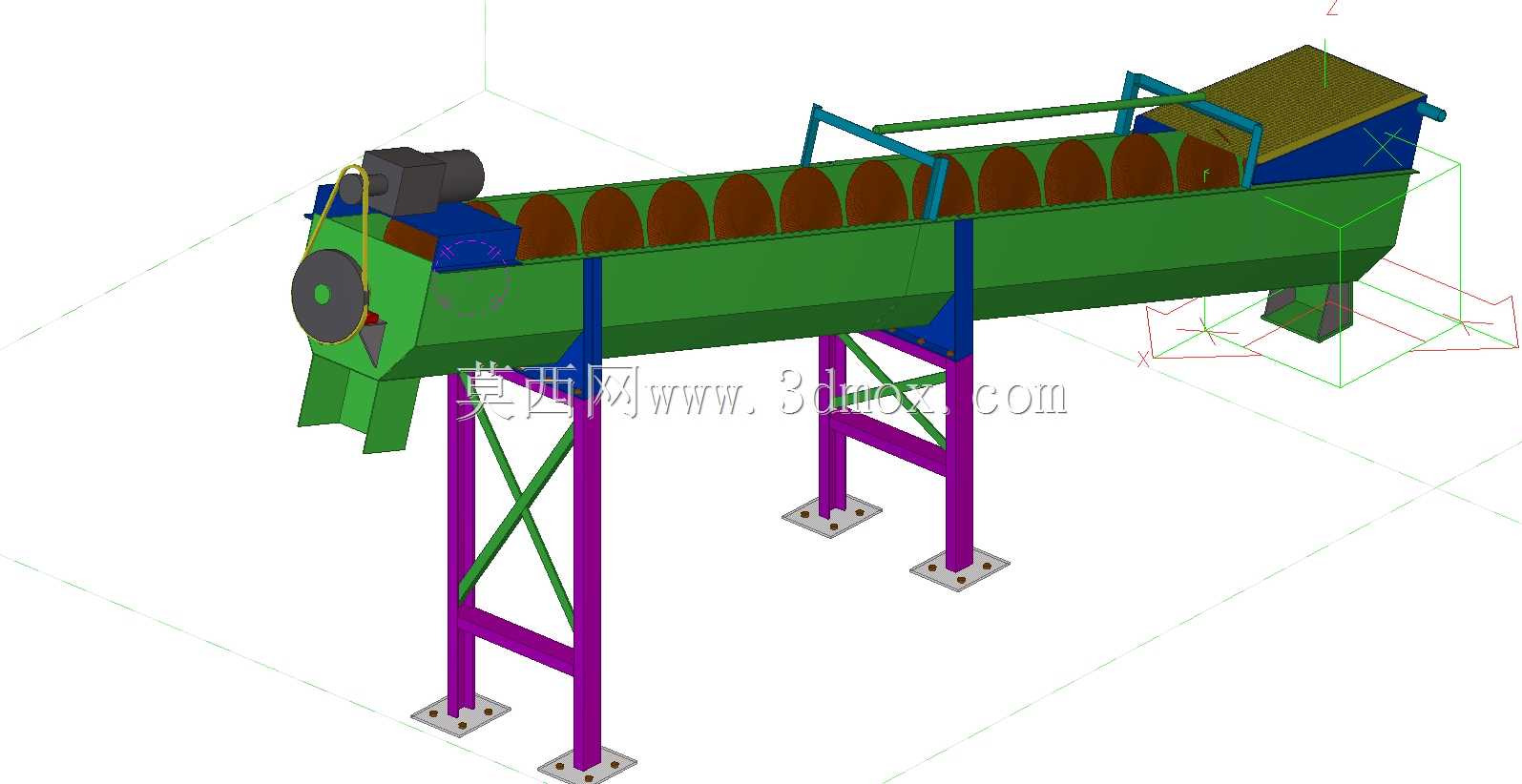

　　这款U型螺旋输送设备主要应用于散状物料的水平或小倾角输送场景，常见于粮食加工、建材生产、化工粉体输送、污水处理固废转运等生产环节，可完成粉状、颗粒状、小块状物料的连续均匀给料作业，避免物料在转运过程中出现撒漏、分层或堵料问题。设备主体采用长直U型截面槽体作为物料承载结构，槽体上半部分设置可开启的密封盖板，既可以防止输送过程中粉尘外溢，也方便日常检修时打开观察内部螺旋叶片的磨损情况、清理槽内残留的结块物料。槽体内部布置连续螺旋叶片轴，叶片采用等螺距实体面型设计，针对普通散料的推送效率最优，轴端通过轴承座固定在槽体两端的端板上，驱动端配套减速电机直连布置，省去了额外的链传动或带传动结构，减少了传动环节的功率损耗与故障点，

　　驱动单元外侧设置安全防护罩，避免生产过程中人员误触转动部件引发安全事故。槽体底部采用支腿式支撑结构，支腿采用型钢焊接成三角稳定结构，底部配置带地脚螺栓孔的安装底板，可通过膨胀螺栓直接固定在混凝土基础或钢结构平台上，支腿与槽体之间采用螺栓连接，方便现场安装时调整槽体的水平度，适配不同高度的进出料接口对接需求。槽体一端上部设置进料口，可对接上游料仓、振动给料机或其他出料设备的下料口，另一端下部设置出料口，物料在螺旋叶片的旋转推送下从进料端向出料端移动，完成连续输送作业。设计过程中重点考虑了螺旋轴的挠度问题，长距离输送时在槽体中间位置设置中间吊挂轴承，避免螺旋轴过长运转时出现挠曲变形、刮蹭槽体内壁的问题，吊挂轴承采用自润滑耐磨材质，

　　减少日常维护频次。槽体的壁厚根据输送物料的磨琢性选型，针对磨琢性较强的物料可适当加厚槽体底部与叶片边缘的耐磨层，延长设备的整体使用寿命。设备的安装边界需要预留足够的检修空间，槽体两侧至少预留600mm以上的操作通道，驱动端需要预留电机拆装与维护的操作空间，上方盖板开启位置不能有管线或其他设备遮挡，方便日常开盖检修。进出料口的连接尺寸需要与上下游设备匹配，现场安装时需要保证槽体的直线度偏差不超过千分之一，避免螺旋轴运转时出现偏磨。螺旋叶片与槽体内壁的间隙控制在5-10mm之间，间隙过小容易因加工或安装误差出现刮卡，间隙过大会导致物料残留过多、输送效率下降。端板处的密封采用填料密封结构，可防止细粉状物料从轴端缝隙溢出，

　　针对有密封要求的特殊物料可更换为气密封或机械密封结构。设备的转速根据输送物料的特性选型，流动性好的颗粒物料可采用较高转速，粉状易扬尘物料或磨琢性强的物料需要降低转速，减少叶片磨损与粉尘飞扬。整体结构采用模块化设计，槽体可根据输送长度需求分段制作，现场通过法兰拼接，方便运输与安装，支腿高度也可根据现场工况定制，适配不同的工艺布置要求。
