可转向组合式散料输送转运设备结构

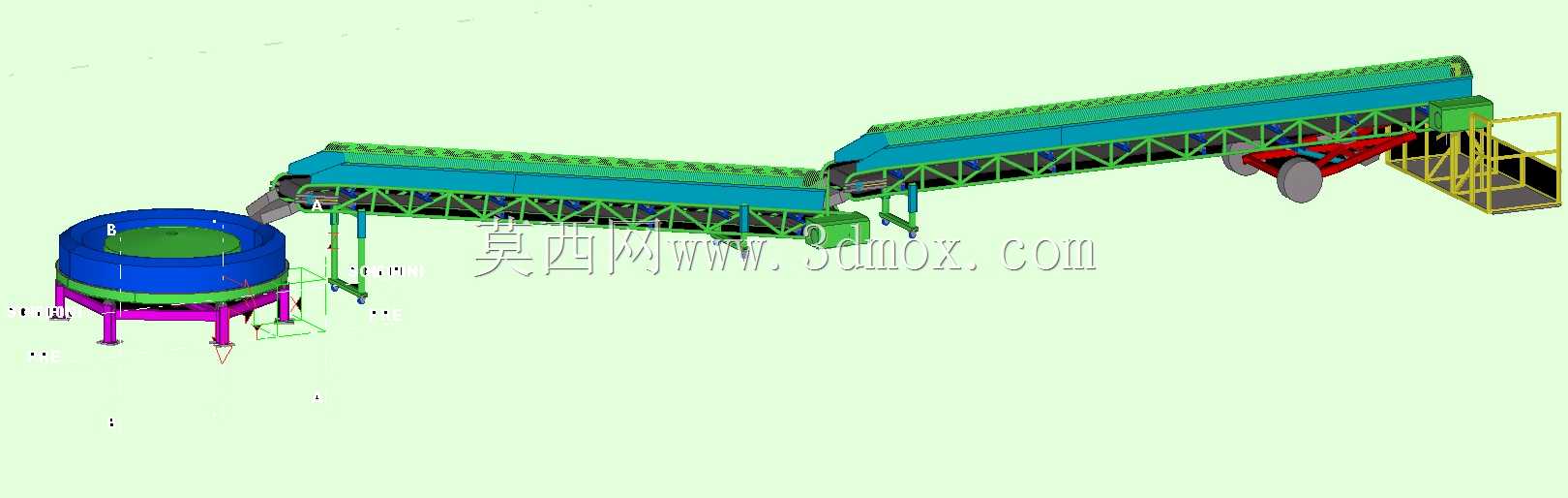

　　这套散料输送转运结构，主要面向散状物料的中转堆存、车间工序间物料转供场景设计，常见于粮食仓储、建材散料转运、矿山筛分后物料归集、农牧场饲料转运等作业环节，核心解决固定输送线无法灵活调整落料位置、多工位对接时需要反复挪动设备的痛点。从结构组成来看，整套设备包含圆形回转接料单元、两段铰接式桁架皮带输送段、行走支撑轮组、侧边防护护栏几个核心部分，接料端的圆形料斗带回转支撑结构，可在固定接料工位保持进料口位置不变的前提下，让后续输送段绕接料点做水平方向的角度回转，覆盖扇形范围的落料区域，无需挪动进料端的对接管线或者上料设备，就能调整物料的输送落点。两段输送桁架之间采用铰接连接结构，配合可调节高度的支腿，能够根据现场堆料高度、

　　接料设备的进料口高度调整输送段的俯仰角度，适配不同的高差输送需求，避免物料在输送过程中因为倾角过大出现滑落、撒料的问题。桁架主体采用型钢焊接的格构式结构，在保证整体结构刚度、避免长距离输送出现桁架挠曲变形的前提下，尽可能降低设备自身重量，减少行走轮组的承载压力，也方便现场短距离移位调整。输送段的皮带两侧设置有挡边结构，防止散状物料在输送过程中从皮带侧边撒落，皮带下方间隔布置托辊组，承载段采用槽型托辊提升物料承载量，回程段采用平托辊支撑皮带回程，降低皮带运行的摩擦阻力。设备末端的行走轮组采用带转向功能的橡胶轮结构，其中一组轮组带刹车定位结构，调整好输送位置后可以锁死轮组，避免设备作业过程中出现滑移，

　　侧边的黄色护栏是为了方便操作人员登上设备端部做检修、皮带调整作业时的防护，防止人员从高处跌落。设计过程中首先考虑的是现场安装的边界条件，整套设备的接料端安装时需要和上游的出料设备保持100mm以内的对接间隙，避免物料从对接缝隙撒落，接料端的支撑腿需要固定在硬化地面上，预埋地脚螺栓或者做配重固定，抵消输送段偏角过大时产生的倾覆力矩；两段输送段展开后的最大长度可覆盖二十米级的输送距离，回转角度范围可达到正负九十度，能够覆盖接料点前方近千平米的扇形落料区域，安装时需要确认地面的承载能力满足设备满载运行时的轮压要求，避免地面沉降导致设备倾斜。输送段的俯仰调节范围在0到18度之间，可适配的落料高差最大可达六米，

　　调整俯仰角度时需要配合支腿的伸缩调节，保证每一段桁架的受力均匀，避免铰接点出现应力集中。皮带的驱动单元布置在输送段的端部位置，采用减速电机直接驱动滚筒的结构，减少传动环节的功率损耗，驱动端设置有张紧结构，可根据皮带的拉伸情况调整张紧力，避免皮带运行时出现打滑、跑偏的问题。接料单元内部设置有导料板，可将上游落下的物料平稳引导到输送皮带上，避免物料直接冲击皮带造成皮带过早磨损，导料板采用耐磨材质衬板，磨损后可单独更换，降低后期维护成本。现场布置时需要注意，设备回转范围内不能有固定的立柱、管线等障碍物，避免回转过程中出现碰撞，行走轮的行走路径需要做硬化处理，避免轮组陷滞影响移位操作。这套结构没有配置复杂的电控系统，基础版本可通过手动调整角度和俯仰位置，也可根据需求加装角度传感器、电动推杆实现自动调整落料位置，适配自动化散料堆场的无人化作业需求，整体结构的模块化程度较高，各段桁架可拆分运输，现场组装时不需要大型吊装设备，仅需小型起重工具就能完成拼装，适合在场地受限、需要频繁调整输送位置的散料作业场景使用。
