通讯设备弯臂式连接固定支座结构

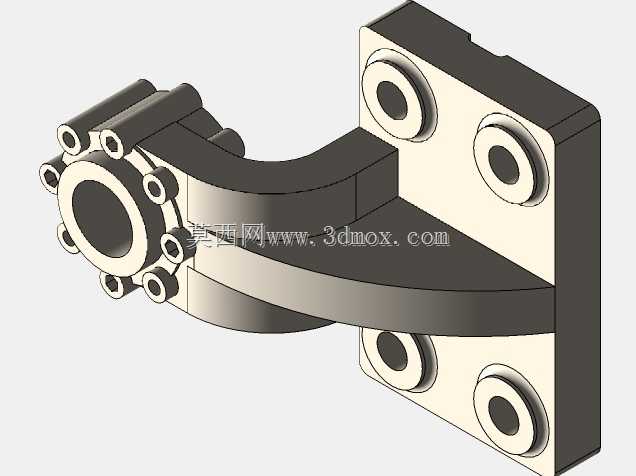

　　该构件属于通讯终端及配套外设的安装支撑类零件，整体采用弯臂一体式构型，一端为方形安装基板，另一端为带多孔位的圆形对接法兰，中间通过弧形过渡臂体完成两端结构的连接，主要用于通讯手持设备、车载通讯终端或者桌面通讯支架中，实现功能端头与安装基面之间的位置转接与载荷传递。

　　从实际装配场景来看，方形基板侧预留四个呈矩形分布的沉头安装孔，孔位布局适配常规通讯设备壳体的安装螺柱间距，基板厚度方向预留足够的沉头容纳空间，安装后紧固件端头完全沉入基板端面以内，不会出现凸起干涉设备外壳贴合面的问题。基板与弯臂衔接位置做了加厚凸台处理，当支座承受端头侧的径向偏载或者反复掰动的交变载荷时，应力不会集中在臂板与基板的直角交接处，可避免长期使用后出现根部开裂的失效问题。

　　另一端的圆形对接法兰采用中心大通孔加周向均匀分布小孔的布局，中心大孔可穿过通讯端头的转轴、线束或者定位芯轴，周向小孔既可以作为螺丝锁附位固定外部功能端头，也可作为角度调节定位孔，配合弹珠销实现多档位角度悬停。法兰端面的多个凸台孔位做了等高加工设计，对接面贴合后不会出现局部翘曲，锁附螺丝后受力均匀，不会出现单颗螺丝过载滑牙的情况。

　　中间连接臂采用弧形弯曲的板式结构，区别于直臂支座，弧形构型可以在有限的安装空间内避让设备内部的电路板、线束槽或者相邻结构件，不需要额外在周边零件上开槽让位。臂体的截面厚度从法兰端向基板端逐步过渡增厚，靠近载荷输入端的法兰侧臂厚稍小，靠近固定基面的基板侧臂厚更大，匹配悬臂梁的弯矩分布规律，在控制整体重量的同时保证刚性，受力后臂体的变形量控制在极小范围内，不会出现端头晃动、定位偏移的问题。

　　设计过程中首先需要确认两端的安装边界：方形基板的外轮廓尺寸要小于设备壳体内腔的安装位尺寸，四个安装孔的中心距严格匹配壳体预设螺柱位置，孔边到基板边缘的距离保留足够的安全余量，避免锁附螺丝时基板边缘出现胀裂。圆形法兰端的中心孔直径需要适配穿过的转轴或者线束外径，周向小孔的分度圆直径根据对接端头的安装孔位匹配，法兰的外圆尺寸不能超出端头外壳的配合轮廓，防止装配后出现外观凸起。

　　弯臂的弯曲弧度需要结合设备内部的走线路径规划，弧形内侧留出足够的线束走线空间，通讯天线、信号传输线可以顺着臂体内侧的凹槽从端头侧布设到基板侧的设备主板端，避免线束被臂体挤压出现破损。臂体两侧的曲面过渡位置全部做圆角处理，既消除加工过程中的应力集中点，也避免装配维护时锐边划伤操作人员或者线束外皮。

　　在装配公差配合上，基板安装孔采用间隙配合设计，方便组装时快速对位螺丝，不需要高精度治具辅助即可完成锁附；法兰端的周向定位孔根据使用需求选择间隙配合或者小间隙过渡配合，若需要频繁调节角度则采用间隙配合保证销钉插拔顺畅，若为固定角度安装则采用稍紧的配合减少装配后的累积间隙。整个构件的安装高度、弯臂伸出长度都经过布局校核，安装完成后端头的工作位置刚好处于设计预设的信号收发角度，不会因为臂体长度偏差导致信号遮挡或者对接位置错位。

　　该类支座同时兼顾了结构刚性、装配工艺性与空间避让需求，既可以用于民用通讯手持终端的内部支撑，也可适配车载通讯台、工业对讲设备的固定安装场景，在反复调整端头角度、承受日常使用中的振动与冲击载荷时，都能保持连接位置的稳定性，不会出现松动、变形甚至断裂的问题。建模过程中所有孔位、凸台、过渡曲面都采用参数化驱动，后续调整不同机型的安装孔距、臂长或者弯曲角度时，只需要修改对应参数即可快速衍生出适配不同型号设备的变体支座，不需要重新从零绘制结构，大幅提升同系列产品的设计迭代效率。
