带引线圆柱螺纹端传感探头结构

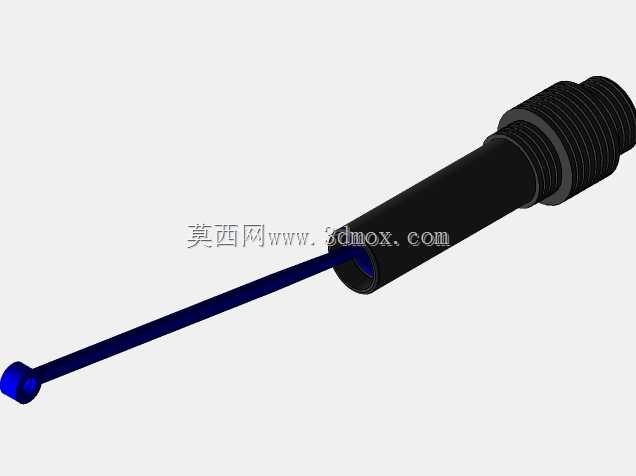

　　该结构呈现的是一种细长型探测类部件，主体由后端圆柱壳体、中部外螺纹连接段、前端细长探杆以及端部球形检测头组成，整体轴线方向尺寸远大于径向尺寸，适合在空间狭窄、需要伸入孔位或贴近被测位置的设备中使用。后端较粗的圆柱段用于容纳内部元件，外壁光滑，便于在装配时与夹持座或防护套形成贴合；靠近前端的位置设置连续外螺纹，可通过螺母将部件固定在面板、支架或设备壁面上，螺纹段前后的圆柱台阶能够承担轴向定位作用，避免安装后探头沿轴线窜动。前端探杆直径明显缩小，能够减少伸入区域时的干涉，端部圆头结构降低了触碰工件表面时产生划伤或卡滞的概率，也使接触位置更容易对准目标点。

　　从实际布置看，这类部件常见于位置检测、接近感应、液位探知、温度接触测量或小型执行机构末端反馈场景。设备运行时，后端壳体固定在机架外侧，细长杆穿过安装孔进入工作区域，圆头端靠近运动件、物料面或介质边界；当被测对象到达设定位置时，内部感应元件通过探杆端部获取信号，再由后端引出的线缆传输至控制系统。外螺纹安装方式允许在一定范围内调整探头伸入深度，装配时可先旋入螺纹段进行粗调，再用锁紧螺母固定，使检测端与目标面保持合适间隙。圆柱壳体与螺纹段之间的台阶面作为安装基准，能够保证探杆轴线与安装孔方向一致，减少因偏斜造成的检测距离波动。

　　建模时需要重点控制三段同轴关系：后端内腔轴线、外螺纹轴线和细长探杆轴线应保持一致，否则装配后探杆会与穿过孔发生摩擦，端部检测点也会偏离设计位置。后端壳体壁厚要兼顾内部元件容纳空间和外部强度，壁厚过薄会在拧紧螺母时产生变形，过厚则增加外形尺寸并浪费材料。外螺纹段长度应覆盖面板厚度、螺母厚度以及调节余量，螺纹起止位置设置退刀结构，便于加工和装配。细长探杆与粗壳体连接处属于应力集中区域，应采用平滑过渡，避免直角台阶导致弯折失效；若探杆需要频繁接触工件，可在连接处增加局部加强段，提高抗侧向力能力。端部圆头不宜过小，过小会造成接触应力集中，也会降低对轻微偏移的容忍度。

　　安装边界方面，粗圆柱段周围需要预留接线和插拔空间，线缆引出方向应避开运动部件；螺纹固定处要考虑锁紧螺母的扳手空间，面板开孔直径略大于螺纹外径但小于螺母对边尺寸。探杆伸入路径上不得有凸出结构干涉，细长杆长度决定了可检测深度，选型时应根据被测面到安装面的距离确定，并保留少量调整量。整体结构外形简洁，功能分区明确，粗段负责容纳与固定，细段负责伸入与探测，螺纹段负责位置调节，圆头负责安全接触，适合作为自动化设备中信号采集或末端检测部件进行结构设计参考。
