纸箱开箱成型与箱坯预处理工作站

　　该工作站面向电商仓储、日化装箱、食品饮料后段包装以及小件工业品出货等场景，主要完成扁平瓦楞纸箱的取料、定位、撑开、折底、封箱前准备等动作。设备布置在包装线前端时，可替代人工反复搬箱、开箱、折合底页的操作，使后续产品装入、称重、封箱和码垛环节获得连续、稳定的空箱供给。

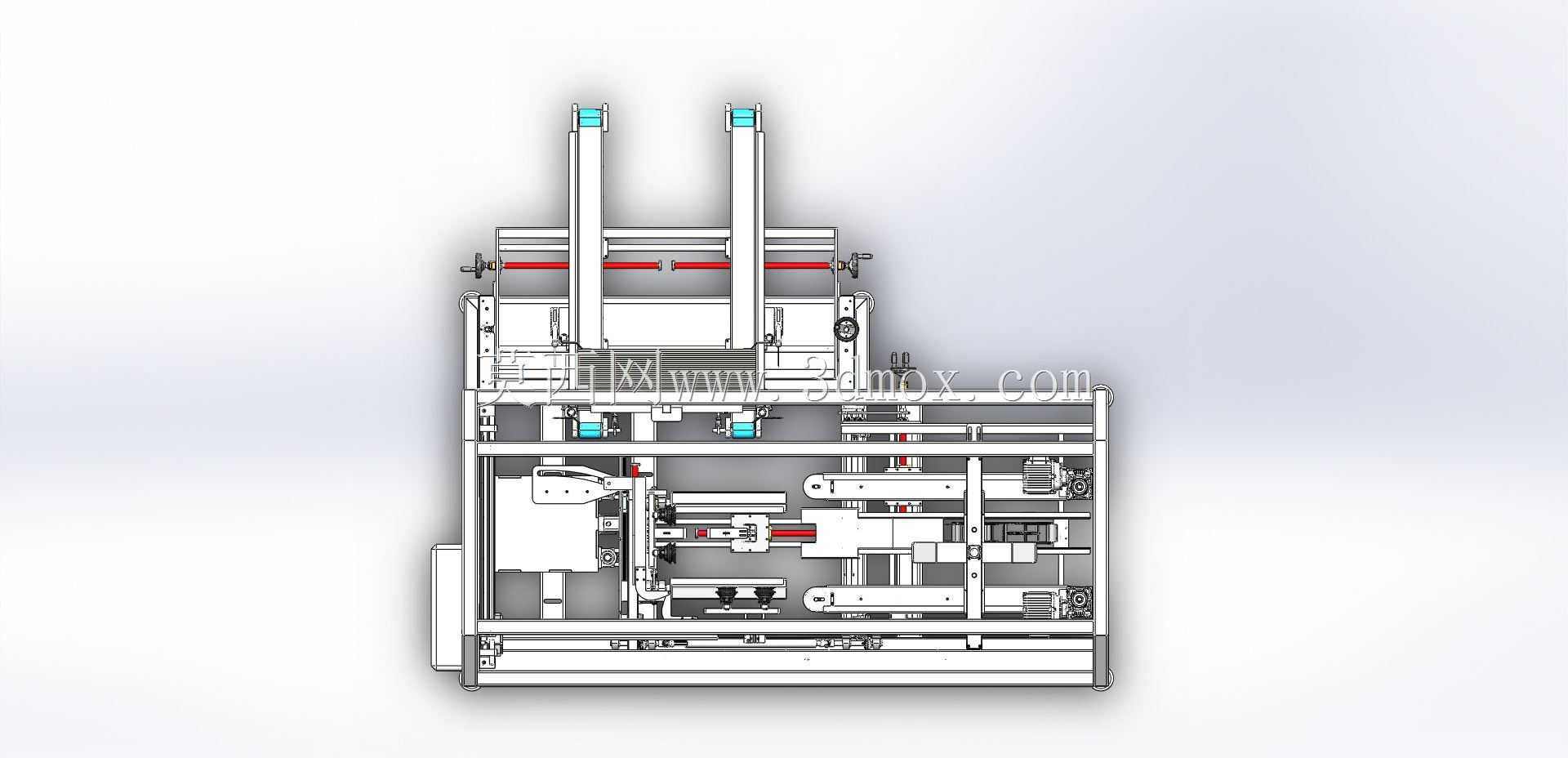

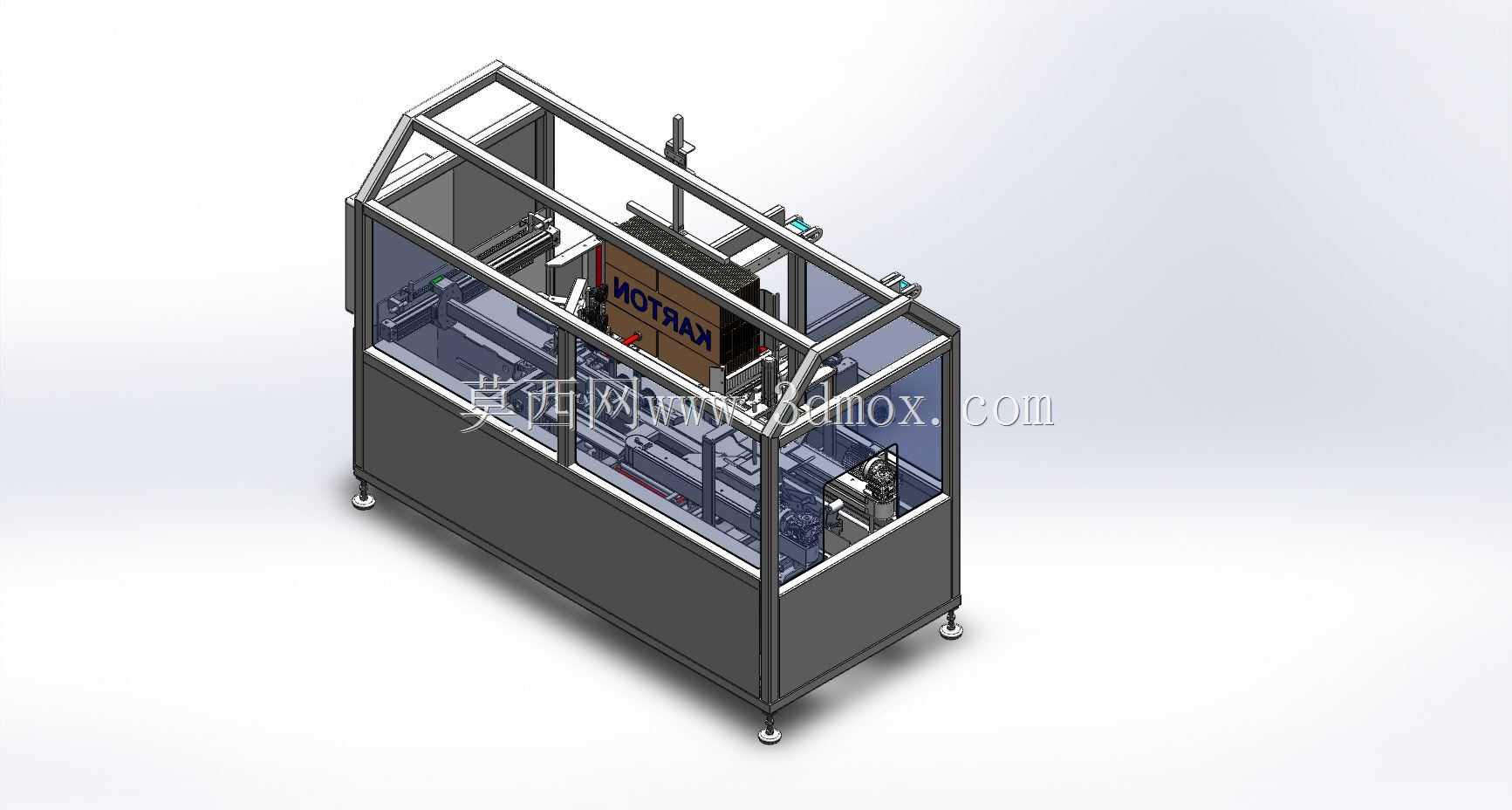

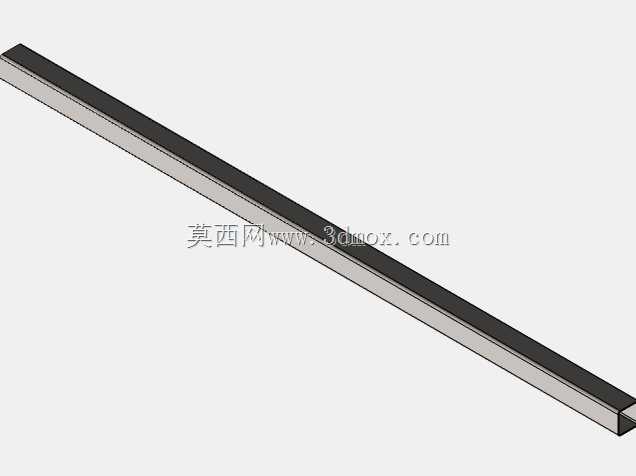

　　从整机结构看，设备采用框架式封闭工作站布局，外围由铝型材或钢制方管搭建防护骨架，侧面设置透明防护门，既保留人员观察窗口，也能将运动机构与人工通道隔开。底部配置可调脚杯，用于现场安装时调平；机架下部布置电气与气动元件，上部布置箱坯库、吸取机构、撑开导向及输送定位组件。整机占地接近长方形操作单元，宽度方向需预留箱坯上料和维护开门空间，长度方向需与下游装箱输送线衔接，高度方向则要满足堆叠箱坯取放及顶部执行件运动行程。

　　箱坯处理流程从料仓开始。扁平纸箱以叠放方式置于上料区域，取箱机构通过真空吸盘或机械夹持件抓取单张箱坯，避免多张连取。箱坯被送入工作站后，由挡块、导向杆和侧推机构完成初定位，随后吸盘拉动箱面，使折叠状态的瓦楞箱展开为矩形筒状。展开过程中，四角折痕、箱板刚度和吸盘吸附位置会直接影响成型稳定性，因此机构在吸盘布置、拉箱轨迹和限位角度上需要兼顾不同箱型。

　　底页折合是该类设备的关键动作。纸箱撑开后，短页与长页按顺序被折页杆、折页板或凸轮导向件压入底部位置，形成可承载产品的箱底。机构设计时需控制折页件进入纸箱下方的时序，避免与箱板、输送夹具发生干涉。对于底部需要胶带封合的产线，工作站可在出口侧预留封箱机接口；若下游采用人工装箱，则设备可将成型纸箱稳定释放到辊筒或皮带输送位。

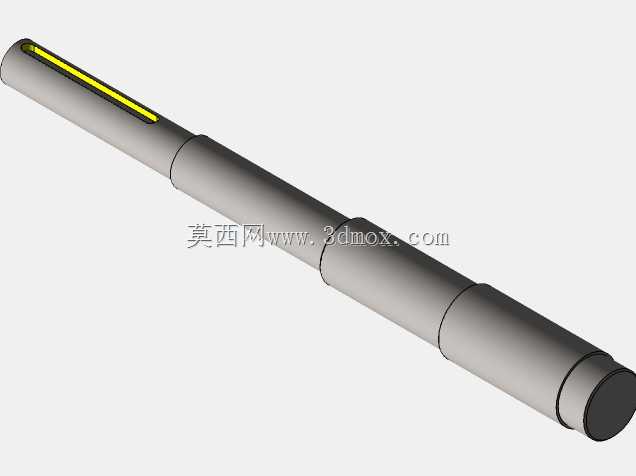

　　传动方案以气动执行、伺服或减速电机驱动相结合为主。吸盘升降、压箱、侧推等短行程动作适合气缸完成，而箱坯输送、拉箱和定位节拍可由电机带动同步带、链条或辊筒实现。导向轴、直线导轨、可调挡块和张紧结构分布在各运动单元附近，便于在换型时调整箱宽、箱高和箱长参数。机架内部预留线槽、气管和传感器安装位，使现场布线更规整，也降低后期维护时拆装防护件的工作量。

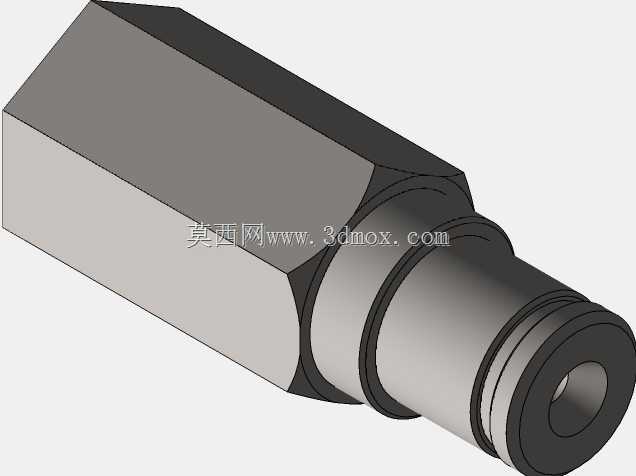

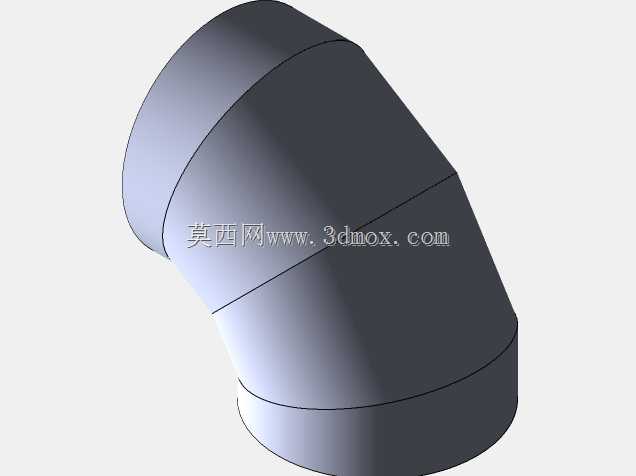

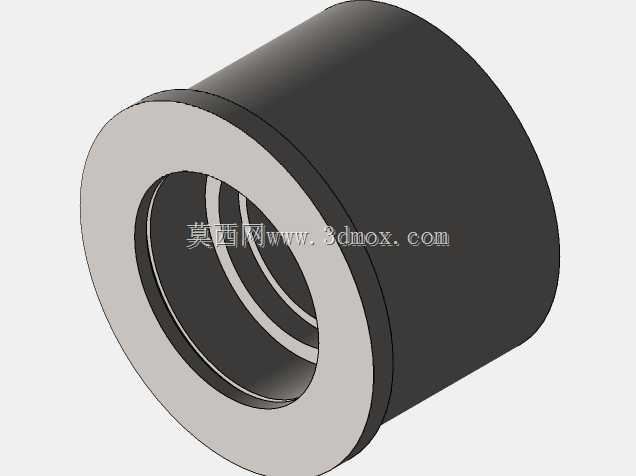

　　三维建模时，整机按实际装配关系拆分为机架、防护门、箱坯料仓、取箱吸盘组、撑开机构、折底机构、输送组件、可调支脚、气动元件和检测元件等模块。模型中透明护罩、铝型材框架、钣金护板、真空发生器、气缸、导轨和紧固件均有明确位置，可用于干涉检查、行程确认和采购件统计。对结构工程师而言，重点不仅是外观还原，还包括吸盘在最低与最高位置的空间包络、折页臂摆动范围、纸箱在各工位的姿态，以及维护门打开后人员是否能够触及易损部件。

　　设备选型时需结合纸箱尺寸范围、纸板厚度、生产节拍和下游连线方式确定机构参数。较小纸箱要求导向件间距更精密，防止吸箱后偏斜；较大纸箱则需要更强的吸盘吸附力和更稳固的压箱支撑。安装边界方面，设备后侧应留出气管、电缆接入和检修空间，前侧需保证箱坯补充通道，出料端高度应与封箱机或装箱输送线保持一致。若产线需要频繁换型，可调挡规、快换吸盘和刻度指示结构应在设计阶段纳入，以减少现场反复试机时间。

　　整体来看，该模型呈现的是一台围绕瓦楞纸箱开箱成型而构建的自动化包装前段设备。其结构重点在于箱坯分离、纸箱撑开、底页折合和工位输送之间的动作协同，适合作为包装机械设计、非标自动化方案评估以及开箱机机构学习时的三维参考。
