全自动连续式打盹包装生产线结构

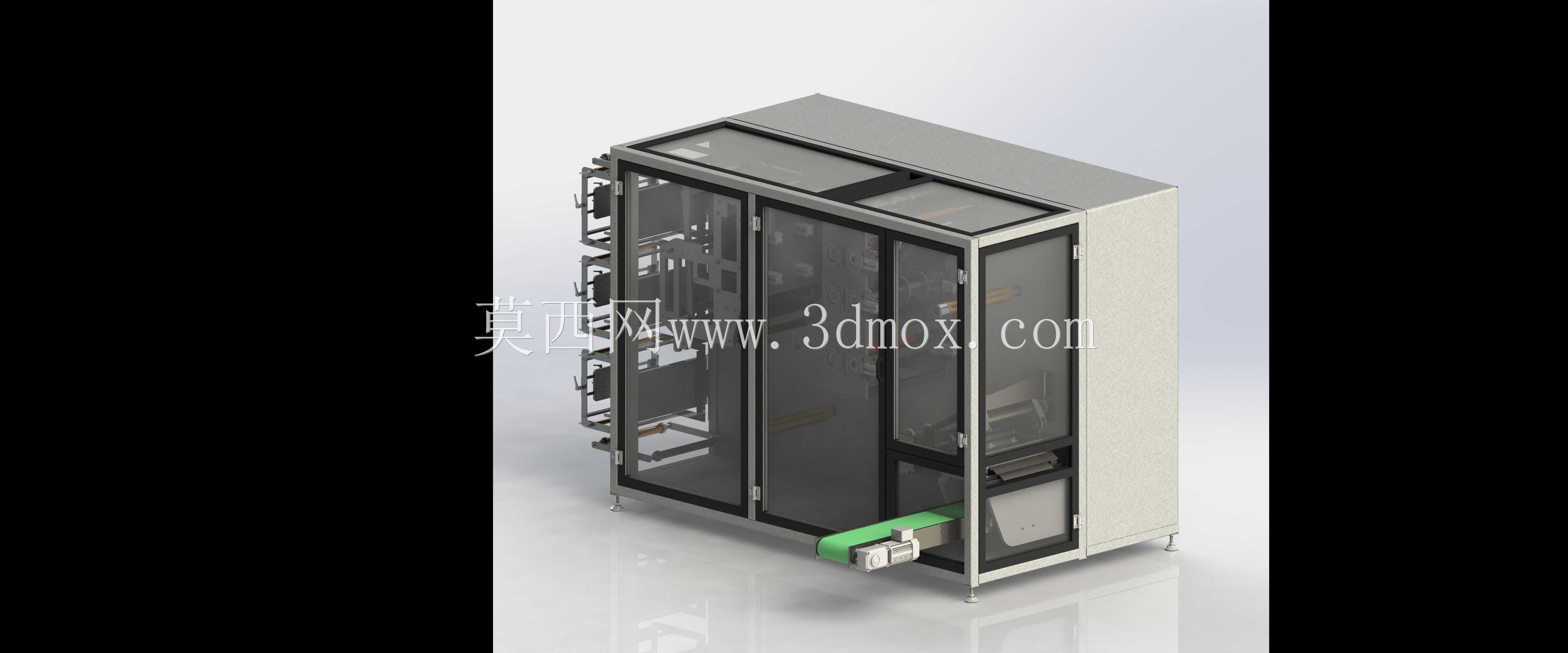

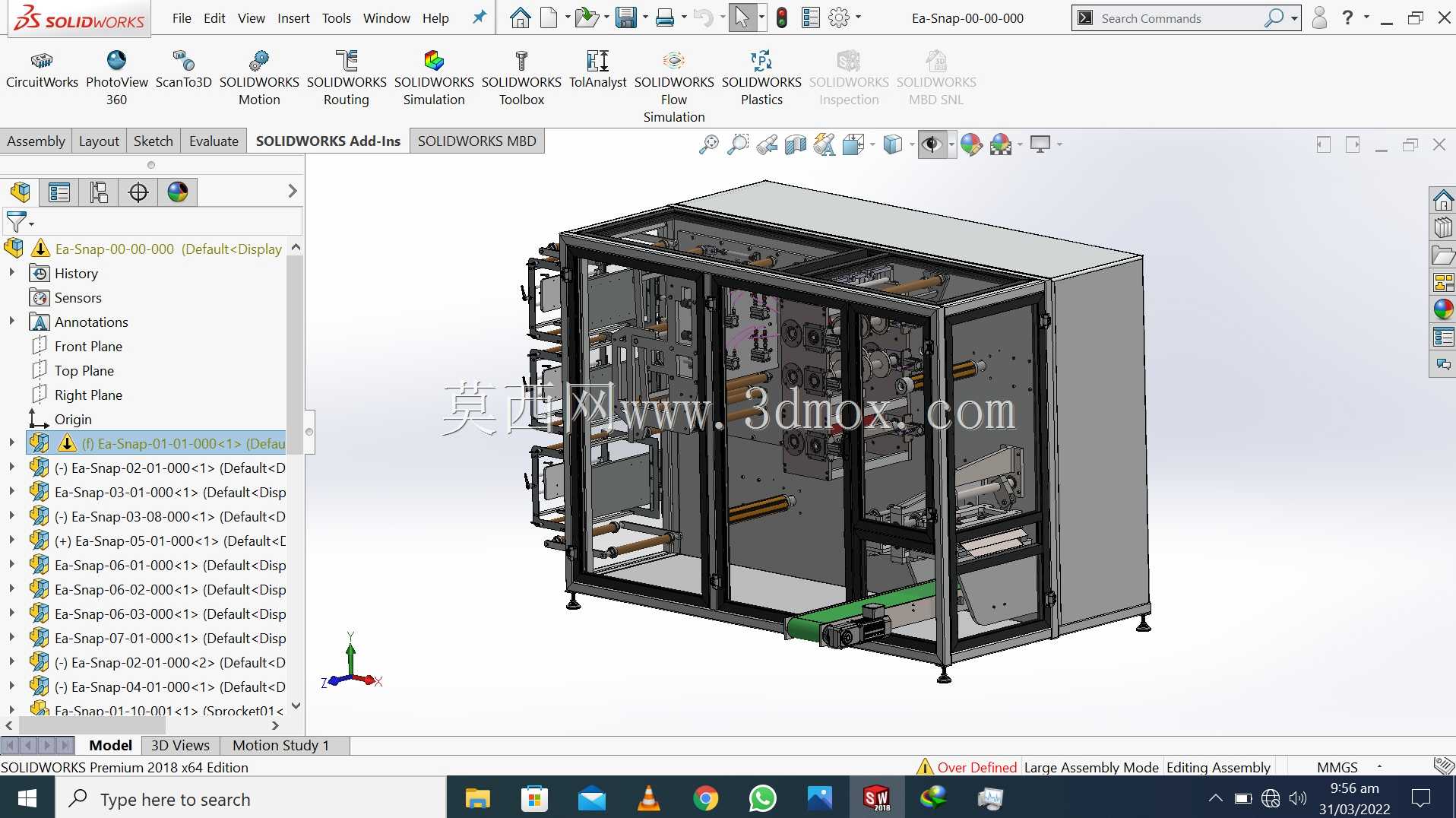

　　这套三维结构面向小规格软袋物料的连续封装作业场景，常见于日化小样、便携洗护用品、食品调味包以及医药小型袋装产品的后段包装工序。设备整体采用封闭式机架布局，外侧以铝型材框架搭配透明防护门板构成围护结构，既能够将内部走膜、牵引、封合、裁切等运动机构与车间人员操作区域隔离开，降低高速运转时夹碰、粉尘外溢的风险，透明面板又方便运维人员直接观察内部料带走料状态，在出现膜料偏移、封合错位时无需频繁拆卸护罩即可快速判断故障点位。

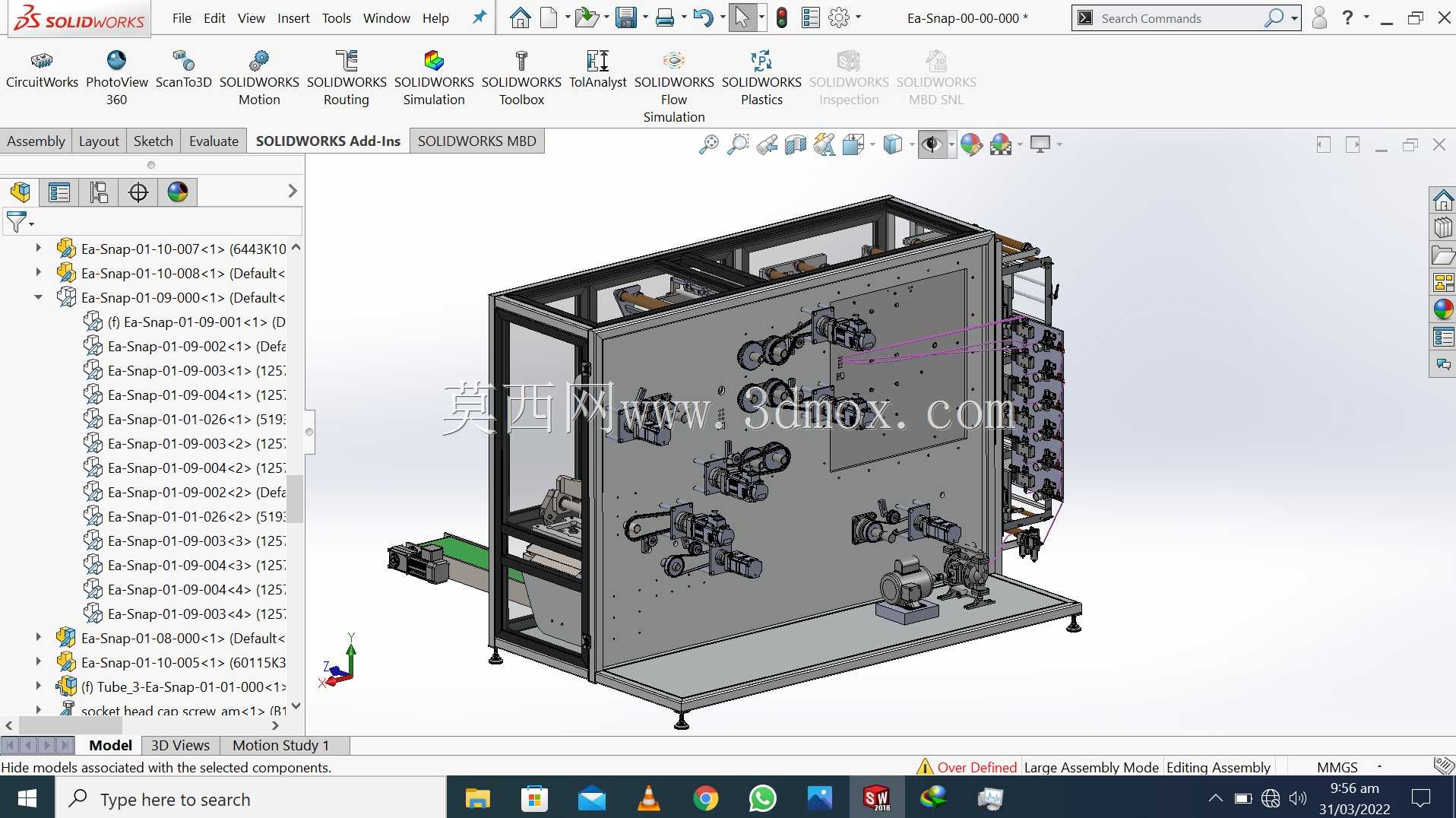

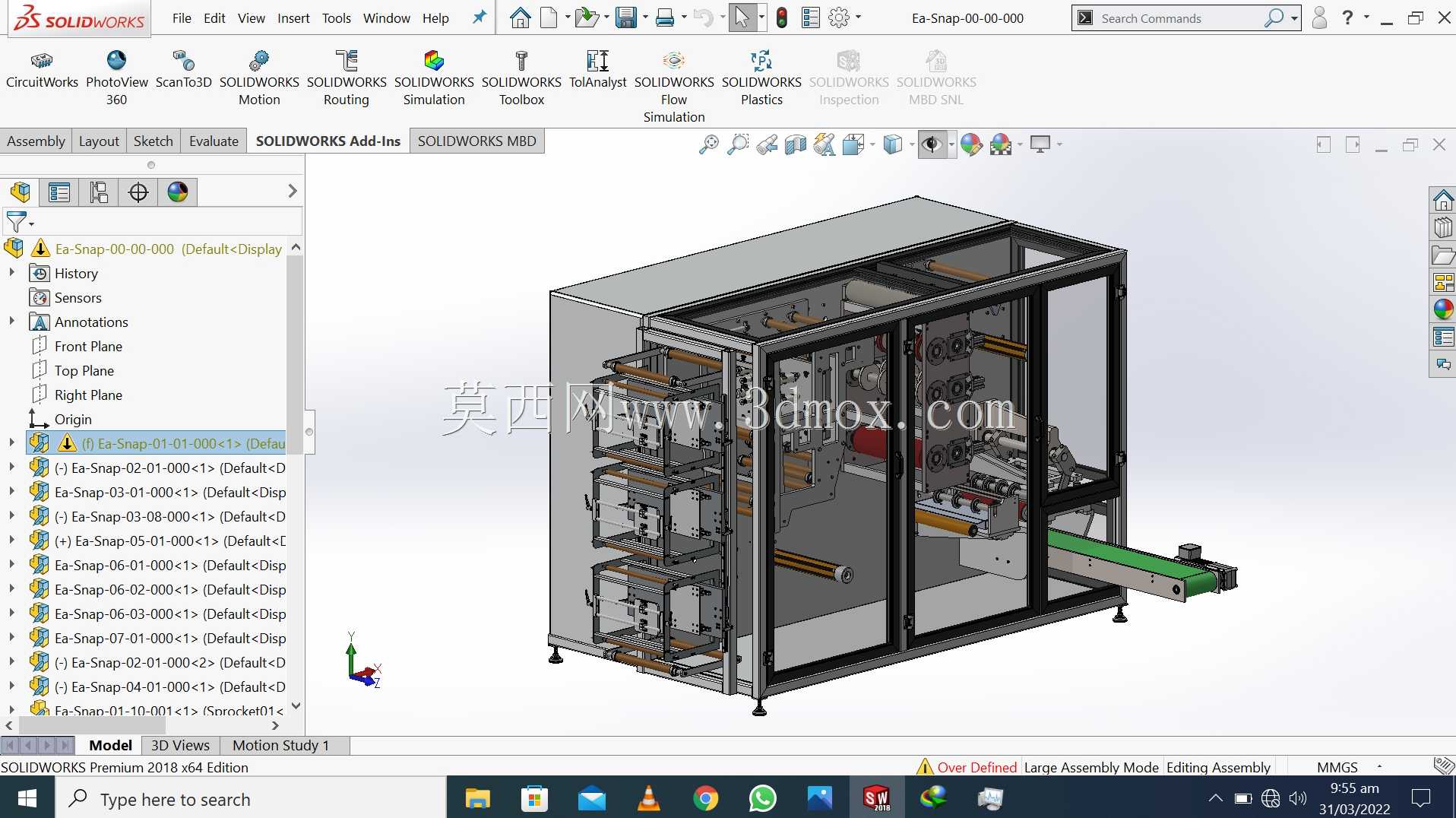

　　从产线排布逻辑来看，设备左侧为多层膜料储放与导向工位，设置多组料卷安装轴与张紧调节辊，可同时承载多卷包装膜材，通过分层导向路径将膜材依次送入牵引工位；机架中部集中布置纵向封合、横向封合、物料充填对接以及裁切机构，封合辊与热压刀座采用可调间距设计，适配不同袋长、不同膜厚的生产需求，封合工位旁预留了充填执行元件的安装接口，可对接计量泵、螺杆下料装置或者液体灌装阀，根据物料形态切换充填方案。设备右端伸出一段皮带输送台，完成裁切的成品袋直接落在输送皮带上，向后段检重、装盒或者收集工位转运，输出段输送带高度与主机出料口做了平顺衔接，避免成品袋下落时出现翻袋、卡料问题。

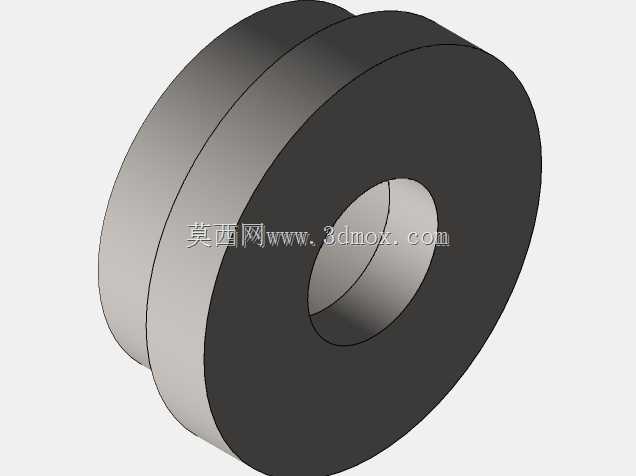

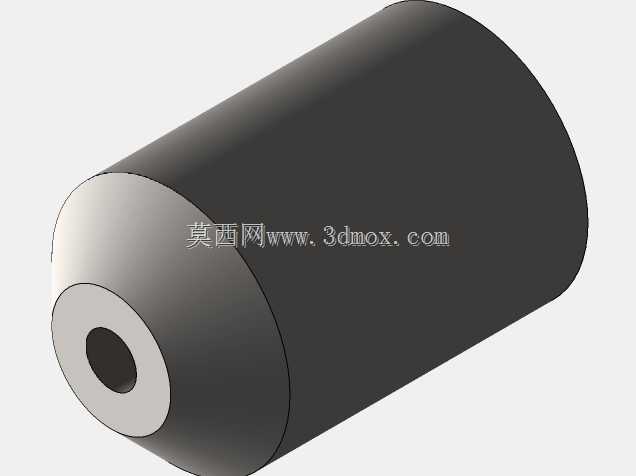

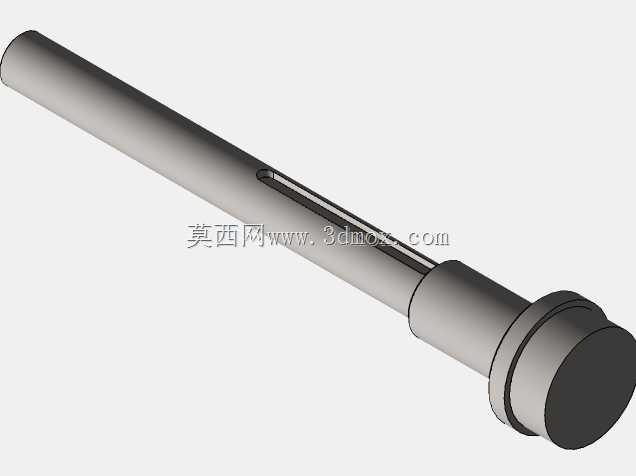

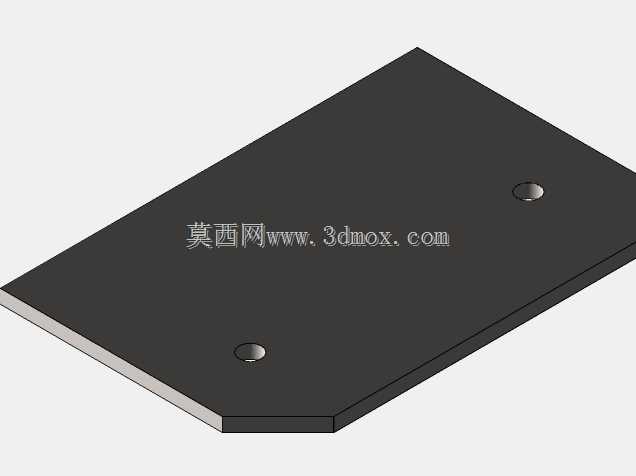

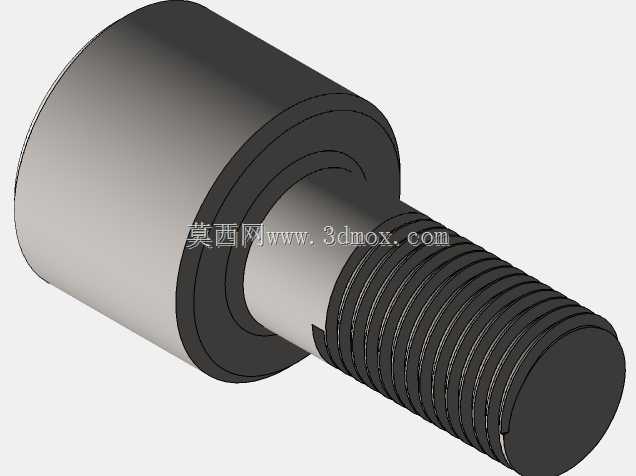

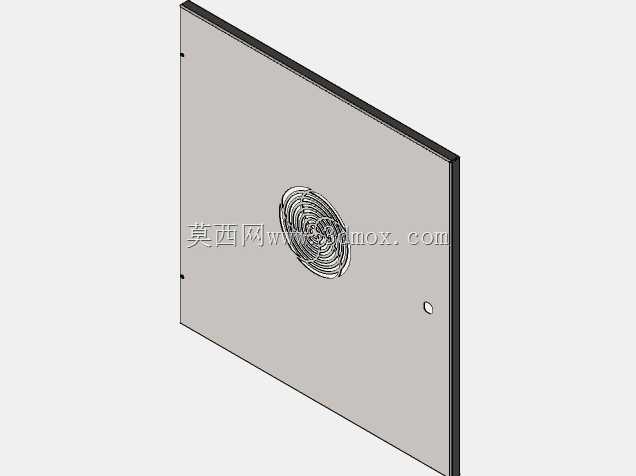

　　结构设计过程中优先考虑了运维可达性：机架底部设置可调脚杯，可在车间地面不平整时调整整机水平度，保证内部牵引辊、封合辊的平行度误差控制在允许范围内；所有运动模组均采用模块化安装方式，导向辊、牵引轮、封合刀座都通过定位销与锁紧螺丝固定在机架安装板上，更换易损件时不需要整体拆解机架，仅需松开对应模组的紧固件即可整体拆下维护。防护门板采用铰链开合结构，门板边缘设置密封胶条，关闭后可减少车间灰尘进入内部传动区域，同时门板配备安全限位开关，护罩开启时设备主传动自动停止，满足车间设备安全防护要求。

　　安装边界方面，整机主体为长方体封闭结构，长度方向覆盖膜料储放区到成品输出端，右端输送带向外延伸一定长度，布置产线时需要在设备左侧预留膜卷更换操作空间，方便操作人员吊装新膜卷、穿绕膜料；正面护门开启区域需要留出足够的开门回转空间，避免开门时与周边设备、物流通道干涉；设备顶部预留了排风与走线接口，可对接车间废气收集管路，将热封过程中产生的少量烟气统一排出；底部脚杯调节范围适配普通车间地坪高差，不需要额外做特殊地基预埋，仅需在就位后调平水平、接入动力电源与控制气源即可投入调试。内部传动路径采用分区布置，动力电机与减速机构安装在机架下层空位，通过同步带、传动链轮将动力分配到各个牵引与封合工位，走线与走管全部沿型材内腔排布，外观整洁同时避免管线与运动部件发生摩擦干涉。
