五吨级双轴气刹平板牵引拖车结构

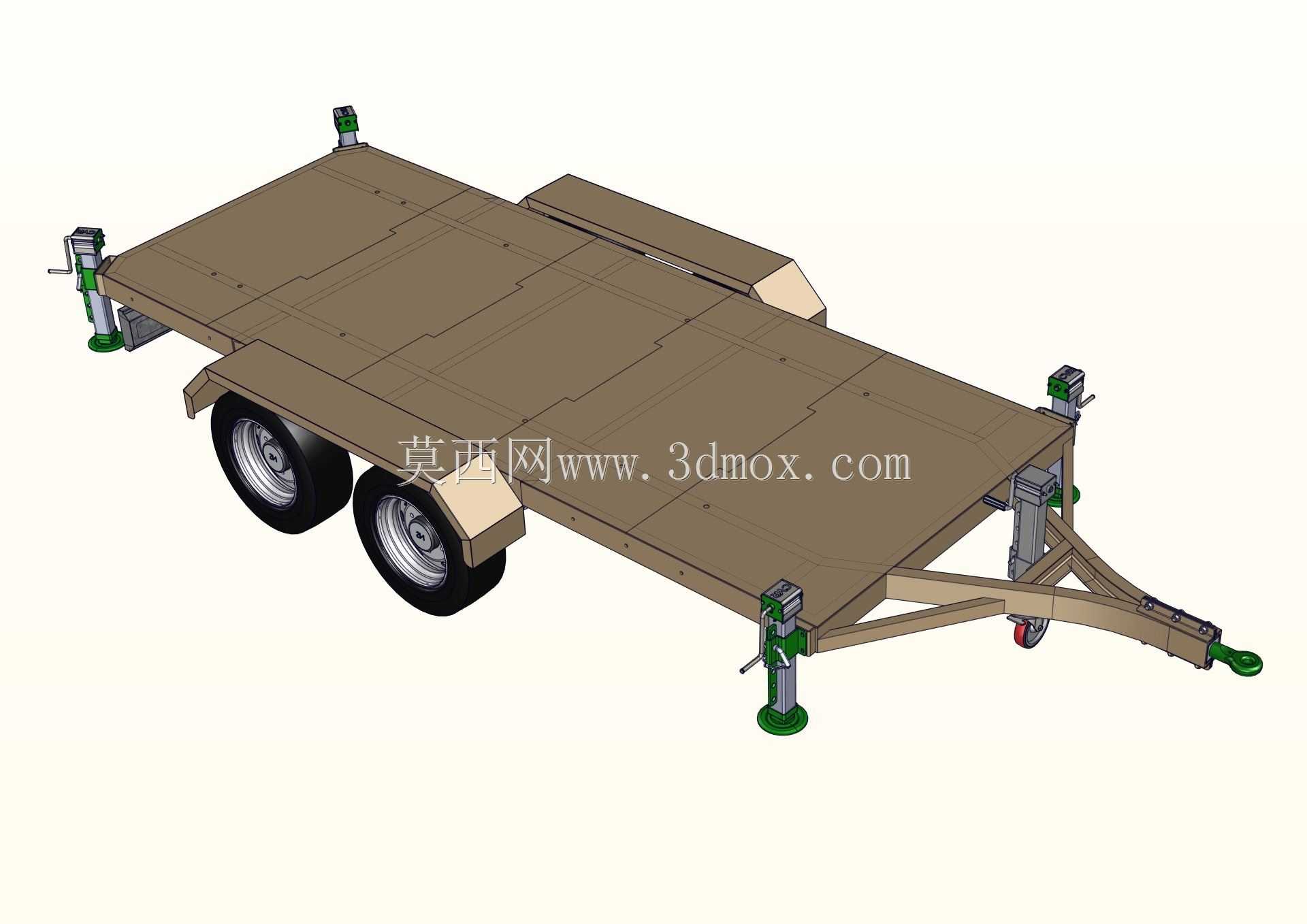

　　该拖车结构面向厂区、工程现场、设备转运和短途重载牵引场景，主要承担发电机组、工程机械模块、工装夹具、托盘化设备及中型工业构件的运输任务。整车采用低平板承载形式，台面宽阔平整，轮组布置在平台两侧下方，使装载面高度保持在较低位置，既方便叉车或吊装设备上下货，也有利于降低重载状态下的整车重心。双轴双联轮胎布局将五吨级载荷分配到四个车轮和两组悬架区域，相比单轴拖车，轴荷更均衡，轮胎接地压力更小，在硬化路面、厂区道路和临时施工通道上行驶时具有更好的承载裕度。

　　平台主体以矩形承载面为核心，板面由多块型材或板材拼接形成连续铺装区域，边缘设置边框和加强结构，用于承受货物压载、绑扎拉力以及牵引过程中的纵向冲击。台面没有设置高栏或厢体，适合装载尺寸不规则、底部支撑面较大的设备；对于需要固定的货物，可沿边框、横梁或预留绑扎点布置拉紧带、链条或卸扣。建模时应重点关注台面骨架的梁格布置，横梁间距、纵梁贯通方式和轮罩区域的局部加强，都会直接影响平台在集中载荷下的挠曲表现。

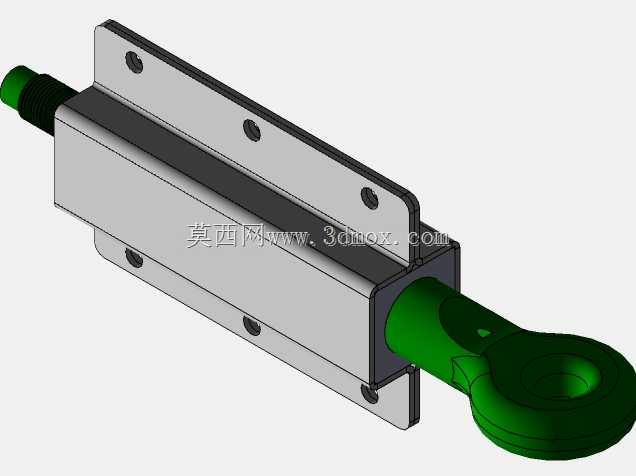

　　牵引部分位于车辆前端，采用三角架式牵引梁向中心收拢，并通过连接环或牵引销与牵引车对接。牵引梁在结构上承担起步、制动和转向时的纵向力，两根斜梁与底盘主框架形成稳定传力路径，交汇区域需要进行加强，避免牵引冲击造成焊缝或连接节点开裂。前端设置小型导向轮和支撑机构，在脱挂状态下可调整牵引高度并保持车辆稳定；行驶时该支撑轮收起，不影响通过性。牵引架附近还布置了气制动相关连接位置，便于与牵引车气路系统对接。

　　气制动系统是该拖车的重要功能特征。重载拖车在满载下坡、厂区内频繁启停或紧急减速时，仅依靠牵引车制动容易造成推头、甩尾或制动距离过长。气动制动器通过气路压力驱动车轮制动机构，可在挂车端提供独立制动力，使牵引车与拖车之间的制动响应更加协调。结构设计中需要预留气室、制动管路、车轴制动端和连接阀件的安装空间，管路走向应避开轮胎运动范围、支腿伸缩区域和牵引架铰接位置，同时保留检修拆卸余量。

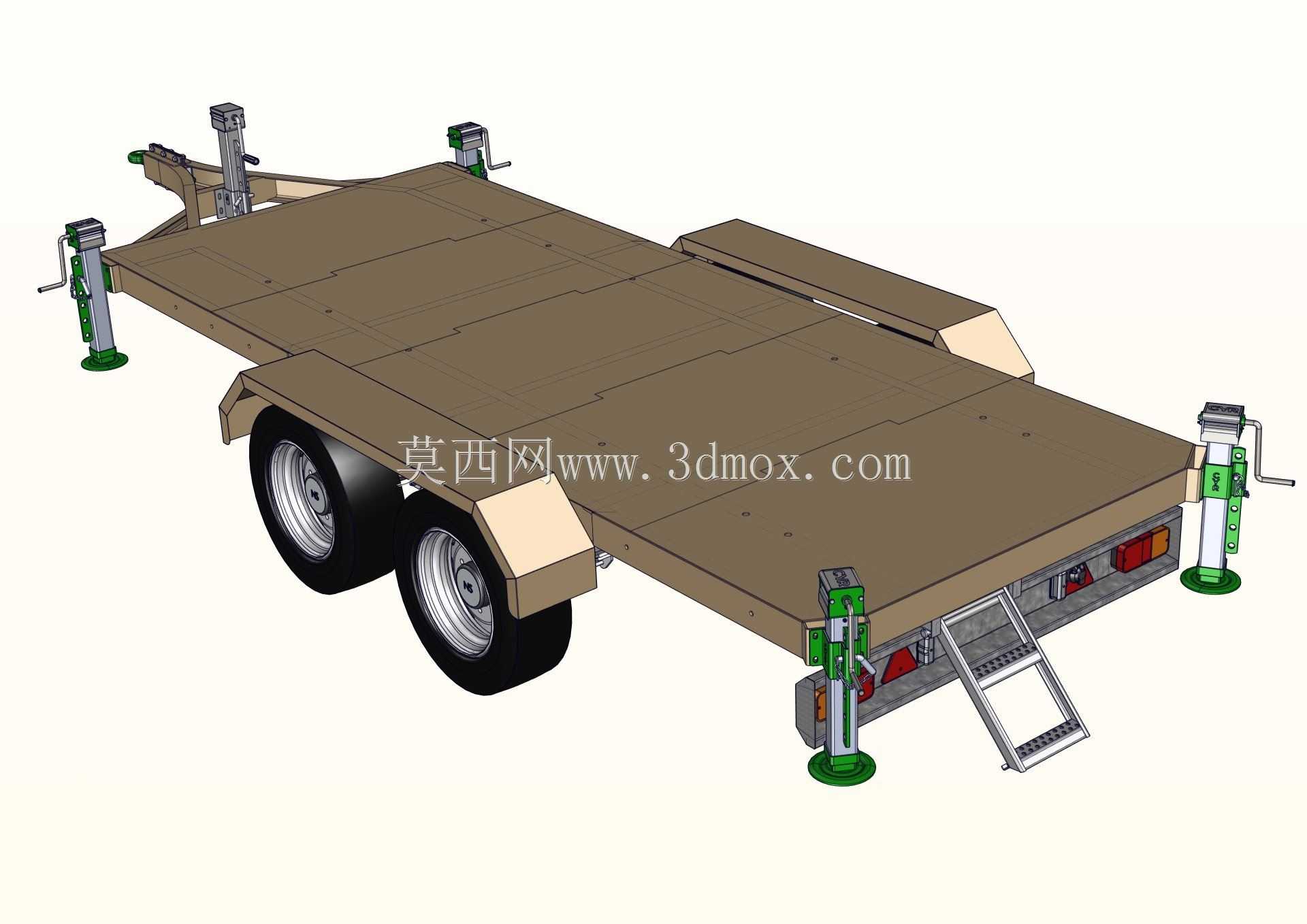

　　车辆四角设置可升降支腿，支腿底部带圆盘或脚垫，用于拖车脱离牵引车后的静态支撑。装卸重型设备时，支腿能够分担牵引架和悬架载荷，减少平台前端下沉或倾覆风险；在不平地面上，也可通过不同支腿高度调整台面姿态。支腿与底盘连接位置应落在纵梁或加强梁节点上，不能直接附着在薄板区域，否则局部刚度不足会导致支撑时板面变形。支腿操作位置靠近车辆外侧，便于人员摇转或锁定，同时又不超出整车宽度边界。

　　轮组区域采用双轴并列布置，轮胎外侧设有弧形挡泥罩，挡泥罩与平台侧边衔接，既阻挡泥水和碎石，也标示车轮运动包络。底盘在轮轴位置需要为悬架、车轴、制动元件和轮胎跳动留出空间，平台下方横梁不能与轮胎上跳路径干涉。转向或倒车时，双联轴轮胎会产生不同程度的滚动偏差，轮罩与车架之间应保留侧向间隙；牵引架转角也需与牵引车匹配，避免急转弯时牵引梁接触牵引车后保险杠或轮胎。

　　从安装边界看，这类拖车的外形尺寸主要由平板长度、宽度、轮距、牵引架长度和支腿展开范围决定。宽度方向需满足道路通行和厂区通道限制，轮罩可略突出平台侧边，但不应超出法规或使用现场允许边界；长度方向除载货平台外，还要计入前端三角牵引架和后端悬伸段。高度方向则以轮胎半径、悬架高度、平台厚度和货物装载高度共同决定，低台面设计虽然方便装卸，但底盘下方离地间隙仍需满足坡道、减速带和不平路面通过要求。

　　在三维建模过程中，应先建立车轴中心线、轮胎外包络、牵引连接点和平台承载面等基准，再围绕这些基准搭建车架梁系。牵引架、轮罩、支腿、制动元件和平台板件需要按实际装配关系分层处理，尤其要检查支腿放下状态、牵引轮收起状态、轮胎极限跳动和最大转向角之间的干涉。结构分析时，可分别校核均匀满载、叉车进入台面时的轮压载荷、设备支脚集中载荷以及紧急制动时牵引梁受力，使模型不仅具备外观表达，也能反映专用拖车在真实转运工况下的工程逻辑。
