北约制式双轴重载平板牵引拖车结构

　　该双轴平板牵引拖车面向野外保障、场站转运、设备拖挂和后勤运输等场景，结构形式接近北约制式小型挂车，可承担发电机组、方舱箱体、维修机具、通讯设备及其他轮载装备的短途转运。整车采用低平板承载面设计，上装区域保持大面积平整，便于通过压条、绑带、锁扣或附加支架固定不同外形的货物；平台四周预留安装接口，可根据任务加装护栏、工具箱、绞盘、制动管路、灯具或设备底座，使同一底盘能够适应多类保障任务。

　　建模时将牵引连接、车架主梁、轮轴行走、驻车支撑、灯光信号和平台附件分开表达，便于结构工程师检查装配关系。前端牵引梁从车架前部向前延伸，末端设置牵引环，能够与制式拖钩对接；牵引梁附近布置链条、挂钩和安全连接结构，用于拖挂过程中的冗余防护。牵引部分高度与常见军用或工业牵引车接口相匹配，转向时牵引梁与主车架之间保留足够摆动空间，避免在坡道、起伏路面和小半径转弯时发生干涉。

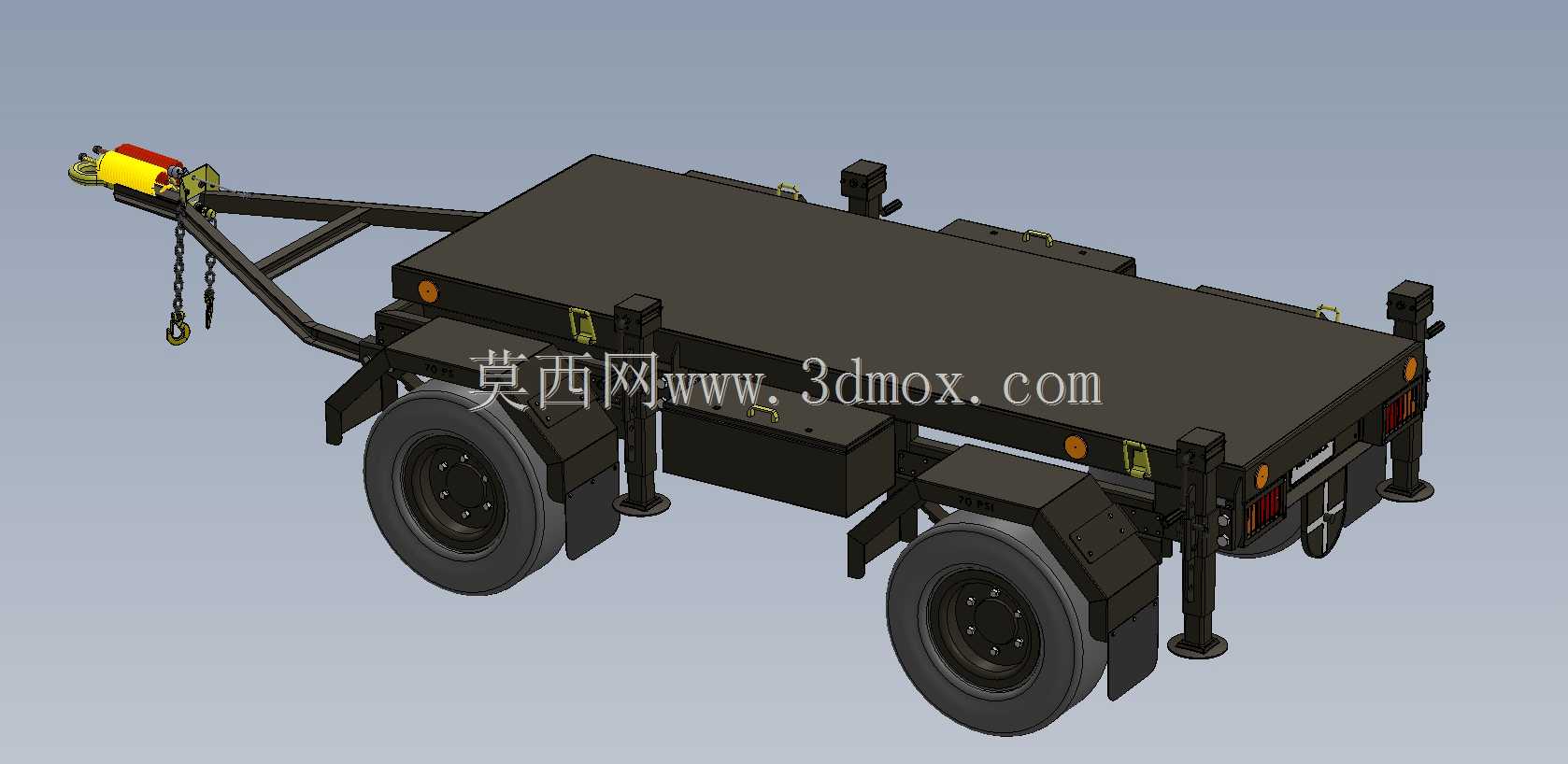

　　主承载区为矩形平板结构，平台下方由纵梁和横梁组成骨架，板面承受均布载荷，横梁将集中载荷传递至两侧悬架区域。车架侧边设置储物箱或设备舱位置，可放置电缆、工具、制动元件或附属备件。平台前后及侧部布置小型示廓灯、反光标识和尾灯安装位，满足道路拖挂时的信号识别需求。车尾区域保留牌照、灯具和防撞附件的安装边界，后伸量控制紧凑，减少倒车和场地移位时的碰撞风险。

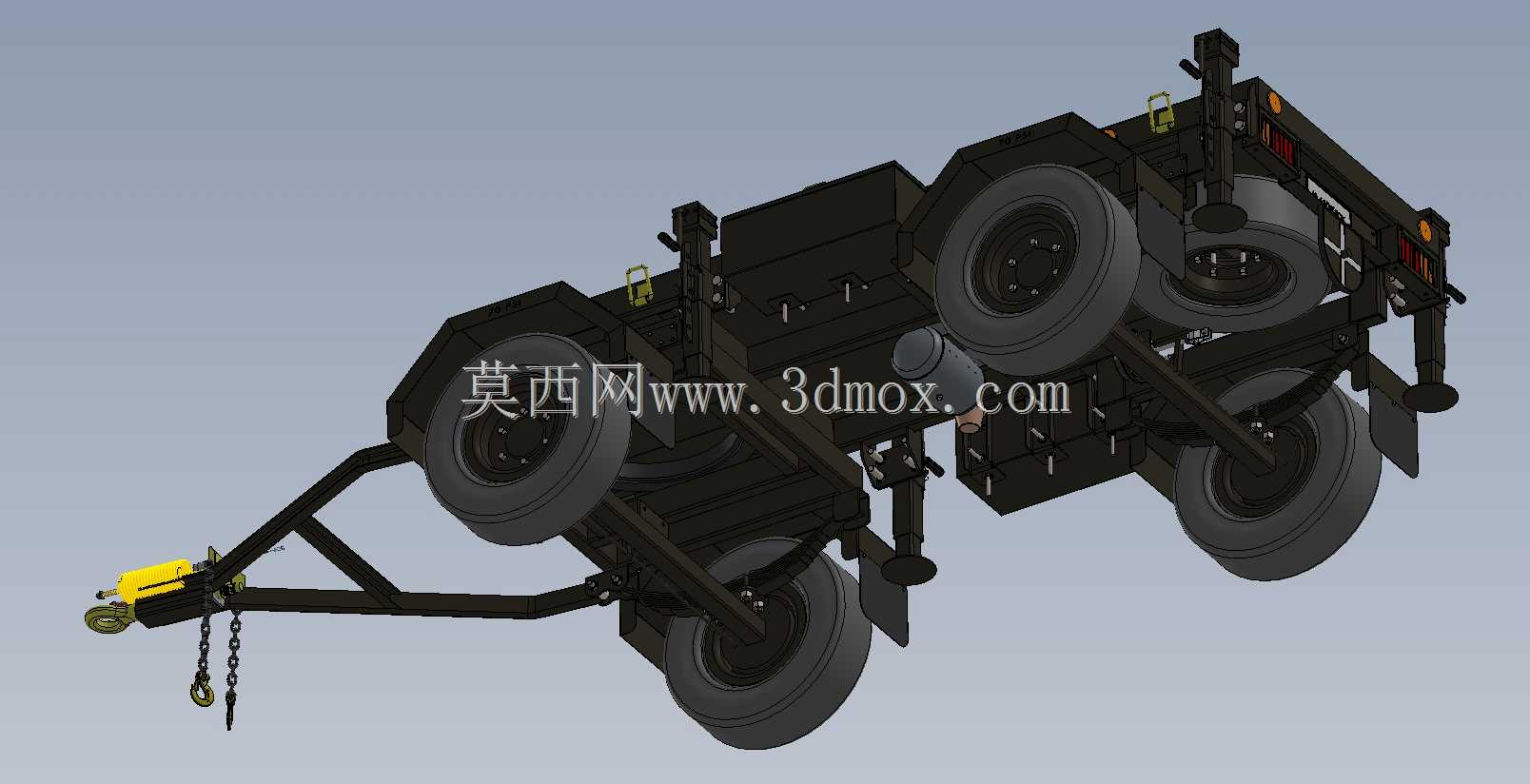

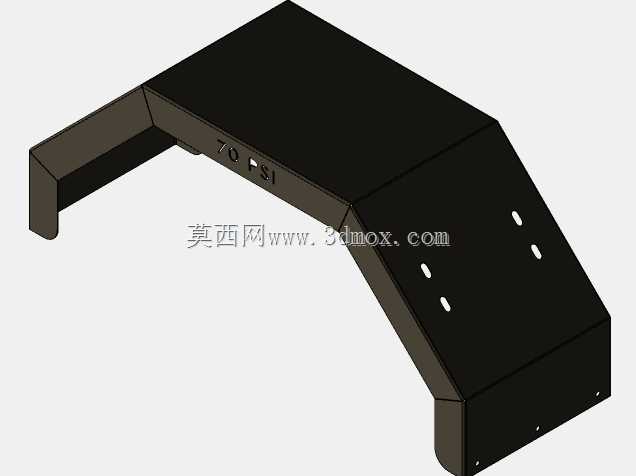

　　行走系统采用双轴布置，四个车轮分担载荷，相较单轴挂车具有更好的稳定性和承载冗余。轮胎选用大直径越野风格轮组，胎侧与轮罩之间保留跳动间隙，能够适应砂石路、草地、临时道路和不平整场站地面。车轮附近设置制动、轮毂和板簧或等效悬架安装结构，车架受力从平台经横梁传至悬架支座，再由轮轴传递到地面。轮罩外形随轮胎运动包络设计，既遮挡泥水，也限制货物侧向超界。

　　四角设置可收放的驻车支腿，拖车与牵引车分离后，支腿向下伸出并接触地面，形成稳定支撑，防止平板因偏载或设备装卸而前倾、侧倾。支腿位置靠近车架外缘，支撑跨距较大；收起后支腿贴靠车架侧面，不影响通过性和转弯半径。对于需要长时间作为临时设备平台使用的场景，支腿还可配合垫块调整水平，使上方发电机组或维修设备在工作时减少晃动。

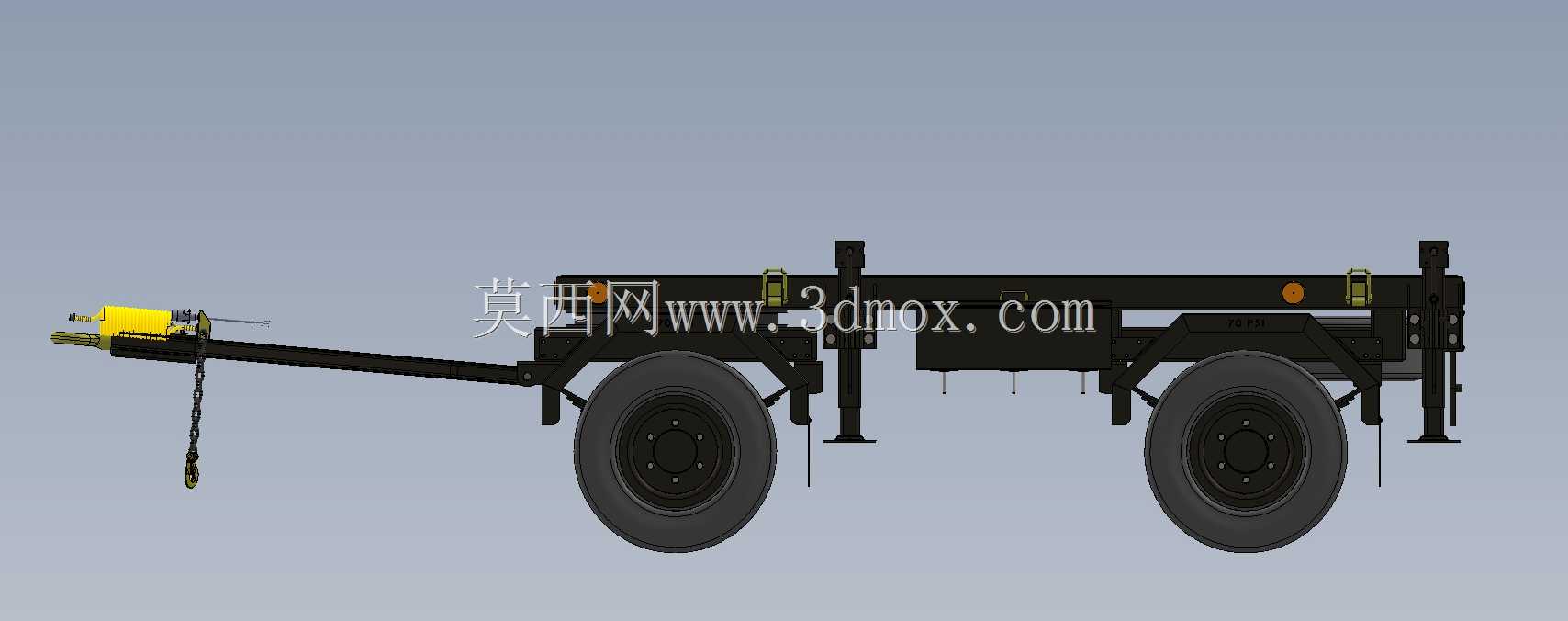

　　从外形边界看，整车宽度围绕双轮外缘和平台侧板控制，长度主要由前端牵引梁、主平台及尾部附件构成。牵引环中心至车尾的距离决定拖挂转弯轨迹，前端梁长度需要兼顾牵引车后保险杠、拖钩和轮胎之间的间隙。平台高度受轮径、悬架和梁高影响，低台面设计有利于降低重心，也方便人工装卸较重设备。建模时应重点核对轮胎上跳、转向牵引、支腿下放、尾灯安装和货物绑缚点之间的空间关系。

　　结构设计思路强调通用承载和野外可靠性。平板不过度绑定单一货物，而是通过标准接口、平整台面和多点固定来适配多类装备；双轴形式提高载荷分布均匀性，牵引环和安全链条满足拖挂安全要求；支腿、轮罩、灯具和工具箱则围绕脱离牵引车后的独立使用状态进行布置。三维模型中各部件层级清晰，适合用于挂车结构校核、牵引系统演示、装备配套布局以及专用车辆改装方案评审。
