两吨级平板牵引拖挂转运车结构

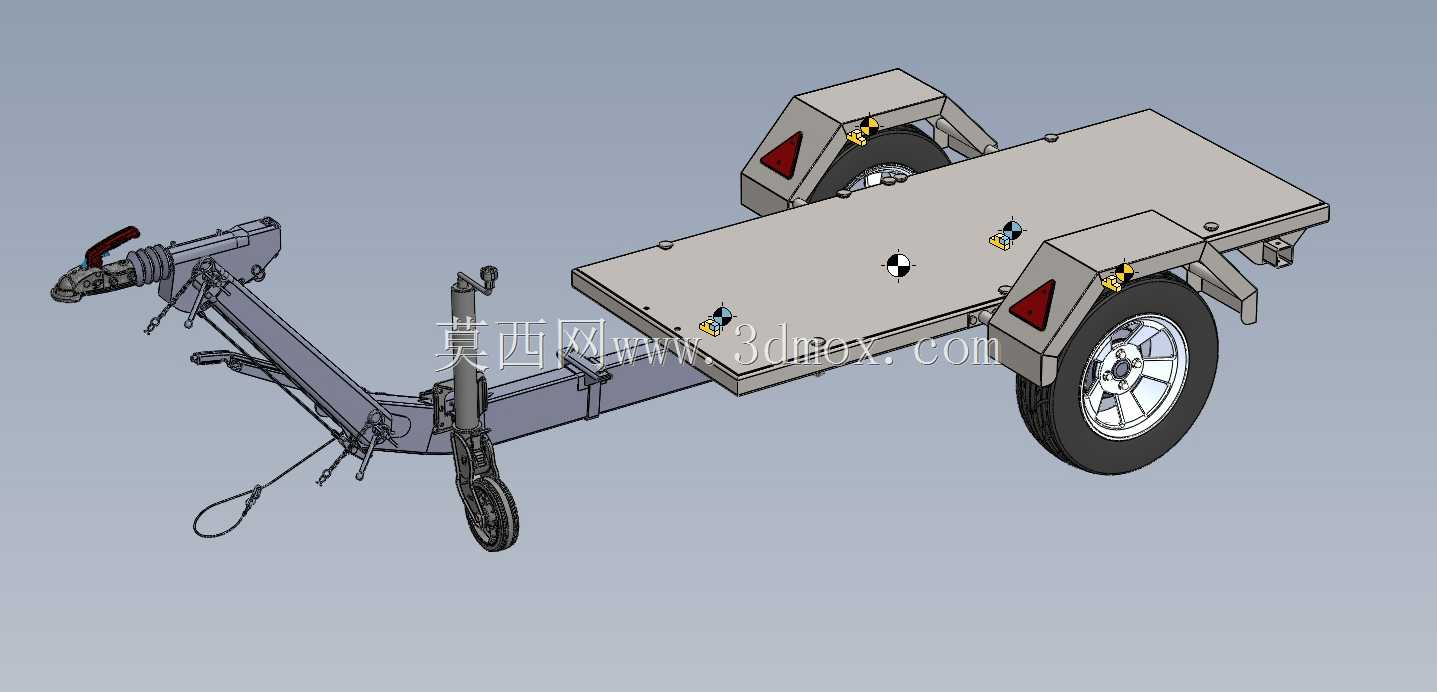

　　该拖挂转运结构面向厂区短驳、户外作业、小型设备转场和轻型物料运输场景，采用单轴双轮平板承载形式，额定承载能力按2000kg工况校核。整车前部设置牵引连接总成，通过牵引环与牵引车挂钩对接，牵引梁采用折线变高度布置，在保证离地间隙的同时降低前端连接点高度，使挂接后车架姿态保持平稳。牵引梁附近布置手摇支撑千斤顶，脱挂状态下可由前部支腿和后轮共同形成三点支撑，平板台面保持水平，防止停放时前倾或载荷滑移。

　　车架主体为平直矩形承载平台，台面预留多组系留固定点，可通过绑带、压条或快速锁扣固定发电机组、工具柜、料箱、小型工程机械及散装托盘物料。平台板面采用平整铺板结构，边缘设置加强边框，既方便货物直接推上拖板，也能在装配设备时提供连续安装基准。车架下部与车轴连接区域进行局部加强，轮罩上方形成独立挡泥和防护空间，避免轮胎卷带泥水、碎石冲击台面货物。

　　行走部分采用单轴两侧车轮布置，轮胎规格与两吨级承载相匹配，轮毂、轮辐和制动相关接口在模型中均有明确表达。轮距设计兼顾横向稳定性与道路通过性，转弯时内侧轨迹差由牵引铰接点吸收，拖挂结构相对简单，适合低速、中短距离转运。车身两侧后部设置警示灯安装位和反光标识区域，轮罩外侧的红色三角反光件用于提升道路及厂区行驶时的辨识度。灯具、线束和安装支架可在后续详细设计中沿车架纵梁内侧布置，避免外露干涉。

　　设计思路上，该结构优先强调承载可靠、装货便利和维护简单。牵引端的铰接结构承担转向与牵引力传递，纵梁将牵引载荷分散至主车架；平板区域以均布载荷和局部集中载荷两种工况考虑，设备支脚位置可通过增加垫板或横梁补强。前支腿采用可升降形式，行驶时抬起并锁定，驻车时旋转或摇下接触地面，配合牵引销脱开后独立停放。牵引安全链、制动连接、灯光插座等附件在牵引头附近预留安装空间，便于按实际道路法规或厂内安全规范配置。

　　从外形边界看，整车宽度主要由轮胎外缘、轮罩和平台宽度决定，平板长度覆盖主要承载区，前端牵引梁向前延伸形成挂接区。建模时需要重点控制牵引环中心高度、轮胎跳动间隙、轮罩与台面相对位置、支腿收起后的最小离地高度，以及牵引梁最大摆角。货物固定点间距应根据常见托盘和设备底座尺寸布置，靠近平台边缘的固定点需兼顾绑带操作空间。车轴中心线位置影响轴荷分配，通常应使满载重心略位于车轴前方并靠近牵引点合理承载范围，避免牵引头过重或脱挂后尾部下沉。

　　在结构细化阶段，可对纵梁、横梁、铺板、轮罩支架、牵引座和支腿安装座进行焊接件拆分；轮胎、轮毂、牵引环、千斤顶、灯具和紧固件可作为独立装配层级，便于工程图明细统计和后期替换。该模型也可作为轻型挂车系列化设计的基础平台，通过调整平板长度、轴数、护栏形式、制动形式或厢体安装接口，扩展出工具拖车、设备运输车、救援保障拖车等不同用途。
