外转子直流动力电机带螺旋桨结构

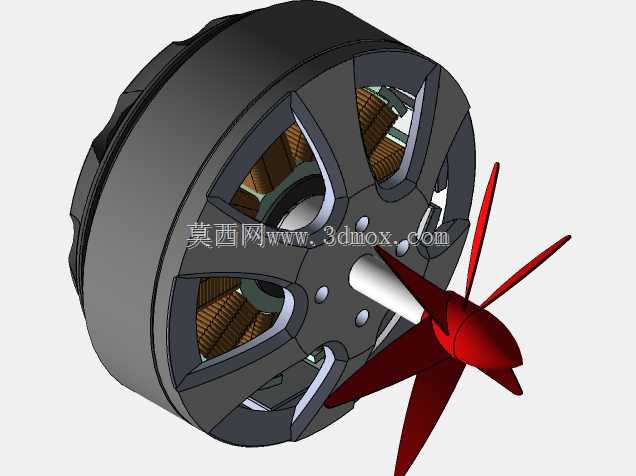

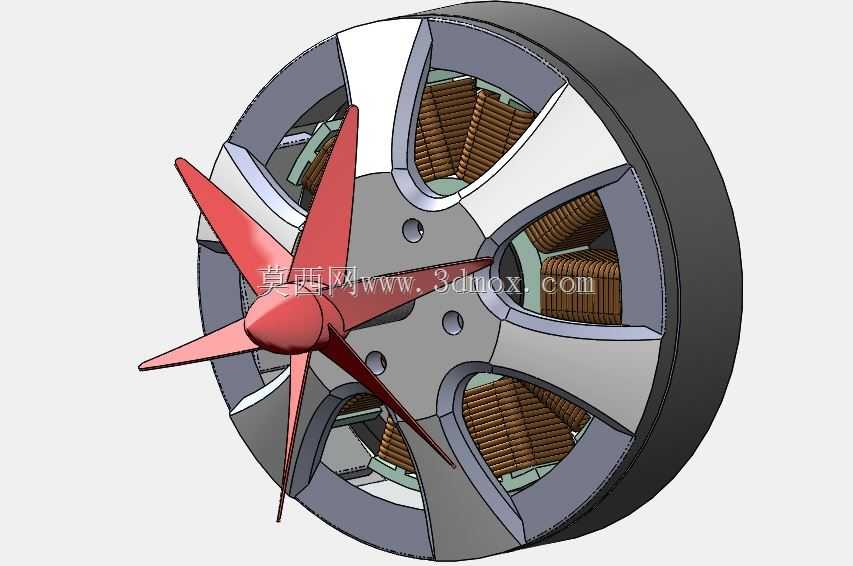

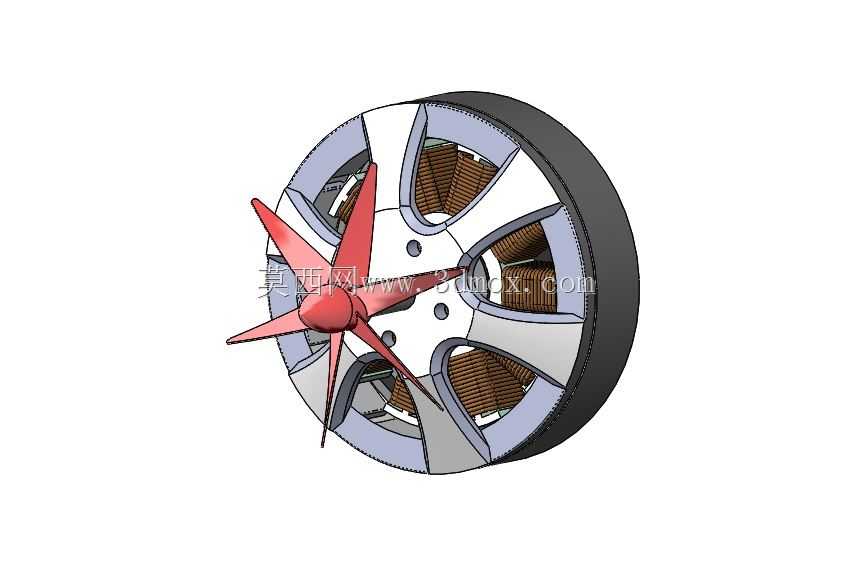

　　该结构围绕小型外转子直流动力装置展开，前端配置多叶螺旋桨，转子壳体、定子绕组、支撑端盖与输出轴形成完整的动力传递链，适用于轻型飞行器、小型推进装置、教学实验台以及低速风动设备的方案验证。与常规内转子电机相比，外转子布置把永磁体安装在随轴旋转的外壳内侧，定子绕组固定在中心支架上，转子转动惯量更大，能够直接带动桨叶形成稳定推力，减少额外减速环节带来的间隙和效率损失。

　　从实际使用场景看，这类装置最常见于对重量、外径和推力密度较敏感的小型动力系统。桨叶位于进气侧，旋转时推动空气沿轴向流动，外壳同时承担磁轭和旋转构件的作用；中心定子通过端盖与固定支座连接，线缆从支架区域引出，便于接入驱动控制器。结构设计时需要同时兼顾气隙均匀性、桨叶动平衡、轴承支撑跨距和外壳防护，不能只把电机作为孤立零件处理。

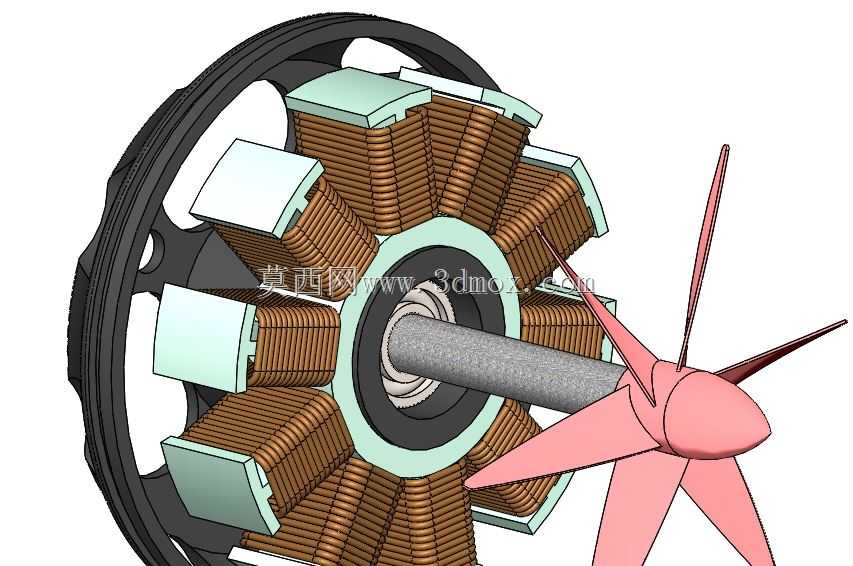

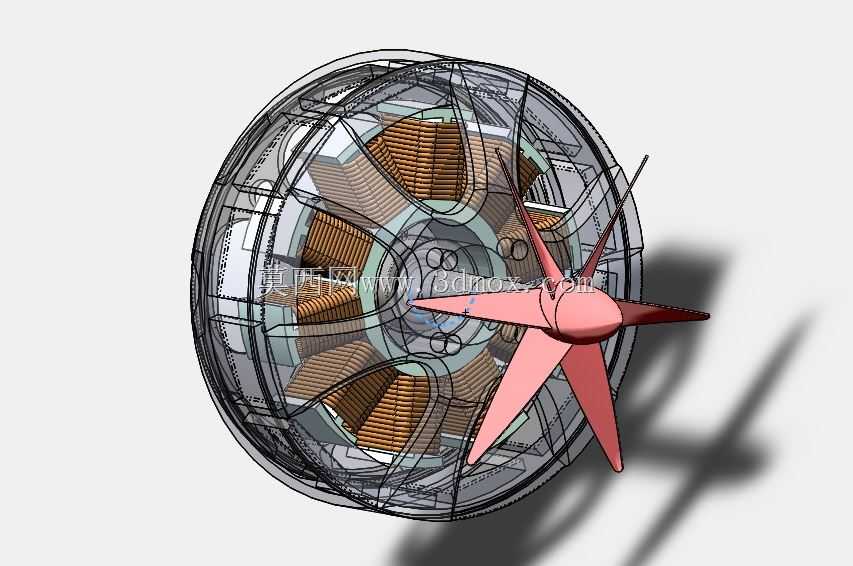

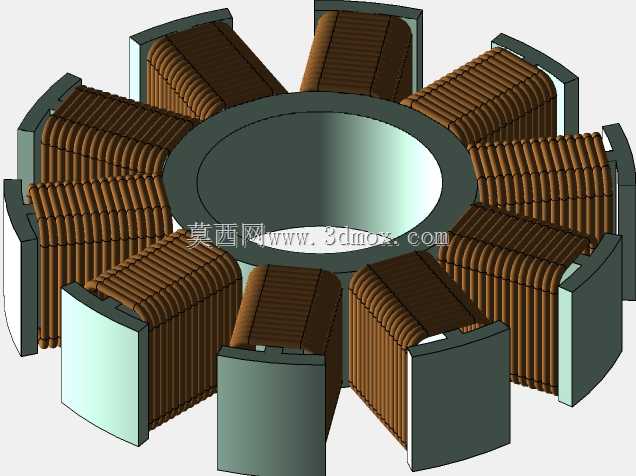

　　定子部分采用多槽绕组布局，铁芯叠片沿圆周排列，绕组端部嵌入槽内并预留绝缘与走线空间。三维结构中可以清楚看到绕组与转子磁钢之间的环形气隙，这一尺寸直接影响转矩输出、齿槽转矩和装配难度。气隙过小，对同轴度和热膨胀余量要求高，轻微偏心就可能造成扫膛；气隙过大，则磁阻增加，空载电流上升，推力效率下降。工程建模时应把定子叠片、槽楔、绕组包络、绝缘间隙和磁钢厚度分别建立参考体，避免后期只保留外观而丢失关键校核边界。

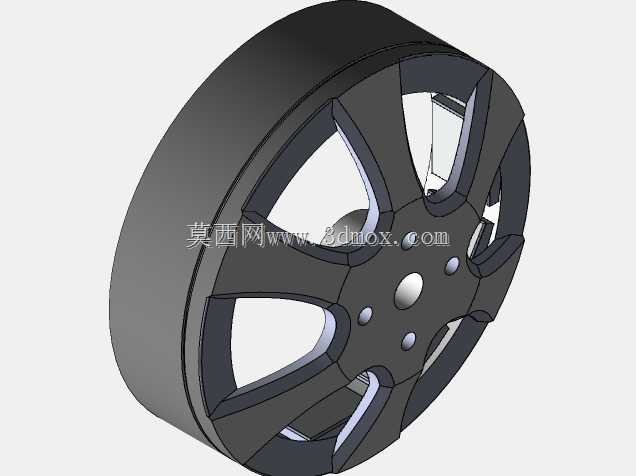

　　转子外壳采用杯状回转结构，外缘形成较宽的圆柱面，内侧用于布置永磁体，后端与轴承或端盖配合，前端通过轴端连接件承接螺旋桨。外壳壁厚需要在磁路导通、刚度和重量之间平衡：过薄会导致磁路饱和并降低旋转稳定性，过厚则增加转动质量，使桨叶启动响应变慢。螺旋桨与轴端的连接面应设置足够的压紧面积和防松结构，桨毂中心与电机轴线必须同轴；若桨叶半径较大，还需在装配阶段进行动平衡修正，否则高速旋转时会把振动传递到轴承和支架，进而影响整机姿态控制。

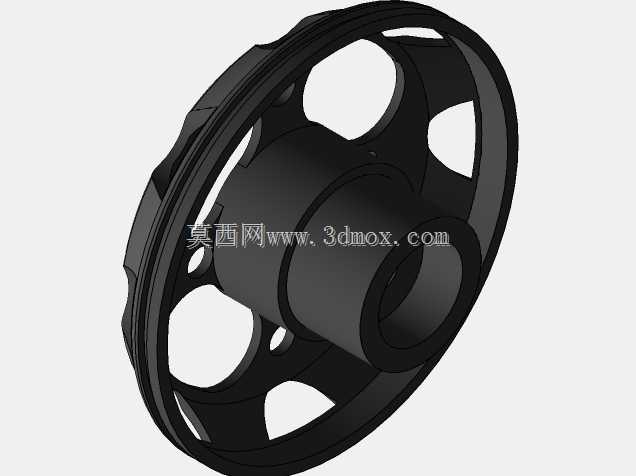

　　端盖和支撑结构承担轴承定位、定子固定与外部安装三项功能。轴承室通常按照阶梯孔设计，外圈靠台阶轴向限位，内圈随轴旋转；前后轴承的跨距决定轴系抗弯能力，尤其在桨叶受到侧向气流扰动时，轴端挠度会改变气隙分布。支架上的安装孔位应与机身或实验台基准面统一，孔边留出螺栓操作空间，避免装配工具与绕组、线缆干涉。若用于开放环境，外壳与端盖之间还应考虑防尘、防潮和散热通道，但开孔不能破坏转子动平衡，也不能让异物直接进入气隙。

　　外形边界方面，该装置的最大径向尺寸由外转子壳体和桨叶旋转半径共同决定，轴向尺寸则包括桨毂、端盖、轴承室和接线避让区。布置到设备中时，不能仅按电机本体外径预留空间，还需按桨叶旋转圆建立完整干涉检查体，并在桨尖周围保留气流通道。安装面宜选在定子支架或后端盖处，固定后保证电机轴线与推力方向一致；相邻结构不要紧贴绕组外圆，以免影响散热。线缆出口应设置在低振动、远离桨叶的位置，并预留弯曲半径和固定点，防止长期振动导致引线疲劳。

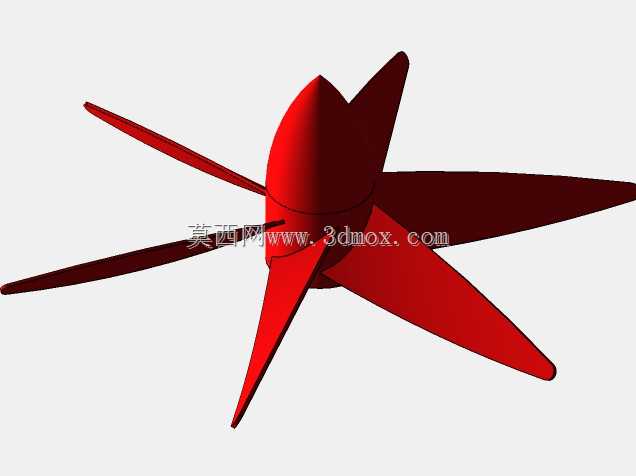

　　建模过程中，回转类零件可优先通过草图旋转形成基础体，再对磁钢槽、安装孔、减重腔和轴承室进行切除。螺旋桨属于空间曲面零件，叶根厚、叶尖薄，桨距沿半径方向变化，建模时应保证叶片与桨毂过渡连续，避免局部尖角造成应力集中。装配阶段需建立轴与轴承、轴承与端盖、转子壳与定子、桨毂与轴端的配合关系，并通过爆炸视图检查装配顺序。对于结构设计人员，该模型可用于验证外转子电机的空间布置、气隙维护、桨叶安装和支架连接；对于选型人员，则可直观判断推力部件在轻型设备中的安装边界与维护可达性。
