大袋吨包自动灌装称重生产线

　　这套设备面向粉体、颗粒料在大宗散料转运环节的吨袋包装需求，常见于化工原料、粮食加工、建材粉料、塑料粒子以及冶金辅料车间的成品出料工段。现场布置时，吨袋空袋由人工或辅助吊具挂装到灌装工位的夹袋机构上，套袋完成后设备自动压合袋口密封边，避免灌装过程中粉尘外溢；物料经上方暂存料仓通过给料机构送入吨袋内部，称重模块实时采集袋体与物料总重量，到达预设重量阈值后分级切断给料通路，先大流量快速加料接近目标重量，再以小流量补料保证计量精度。

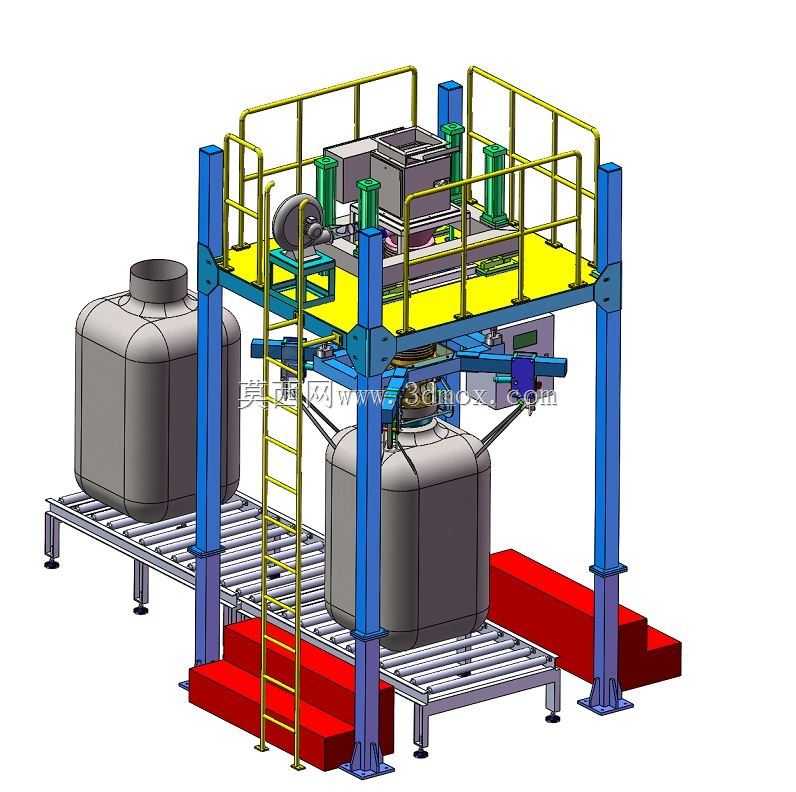

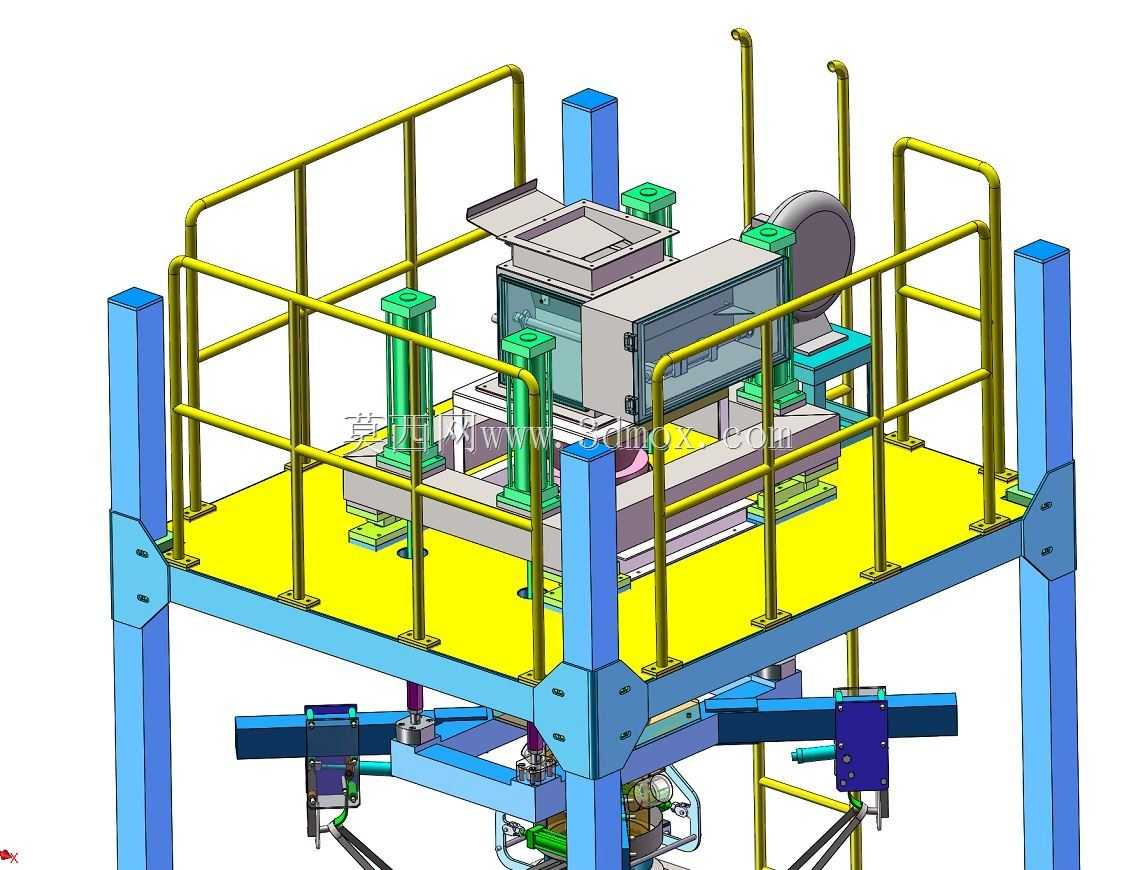

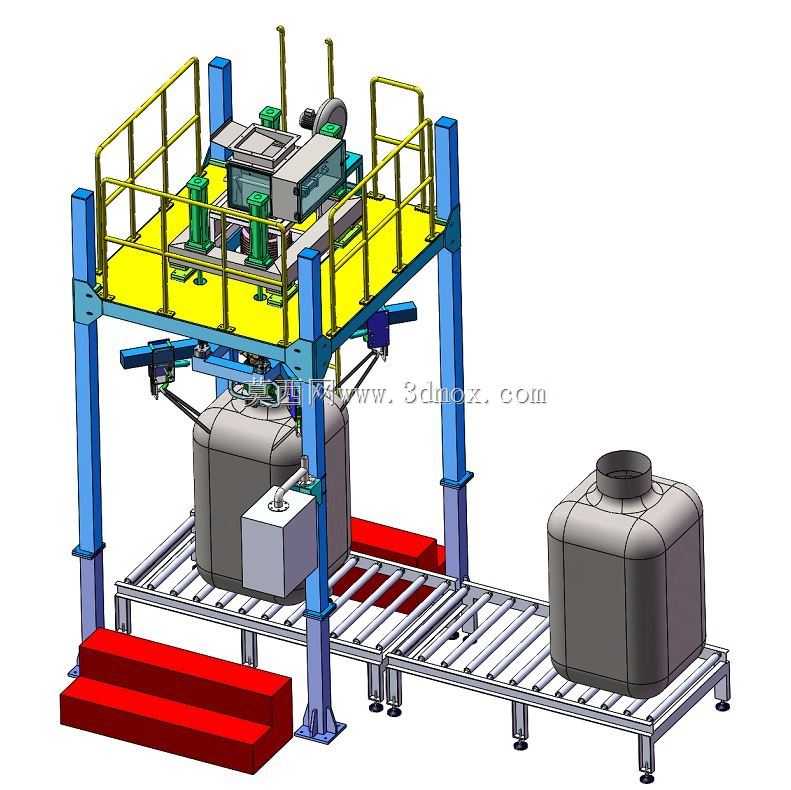

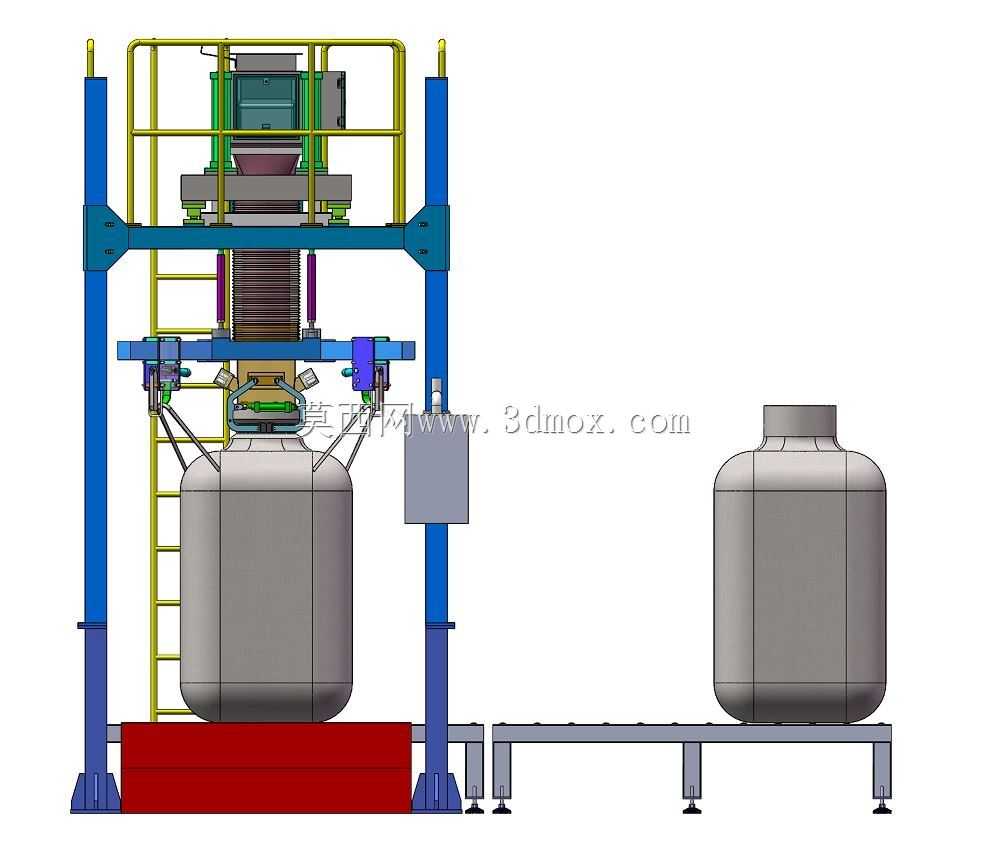

　　整机采用双层框架布局，上层操作平台铺设防滑花纹钢板，四周设置黄色安全护栏与踢脚挡板，检修人员可通过侧方爬梯抵达平台，对给料阀、驱动气缸、除尘管路进行日常维护；平台立柱采用型钢焊接结构，四根主立柱承担上部料仓与灌装主机的全部载荷，柱脚通过地脚螺栓与车间混凝土地面固定，安装时需校核地面承载能力，避免满载灌装时框架出现偏载晃动。下层灌装工位两侧布置红色踏步台阶，方便操作人员挂袋、系袋以及整理吨袋吊带，工位下方对接辊筒输送线，满载吨袋完成灌装、松袋、袋口除尘后，直接由辊道输送至下游封口、缠膜或叉车转运区域，空托盘也可沿辊道提前送入工位，减少人工搬运负重。

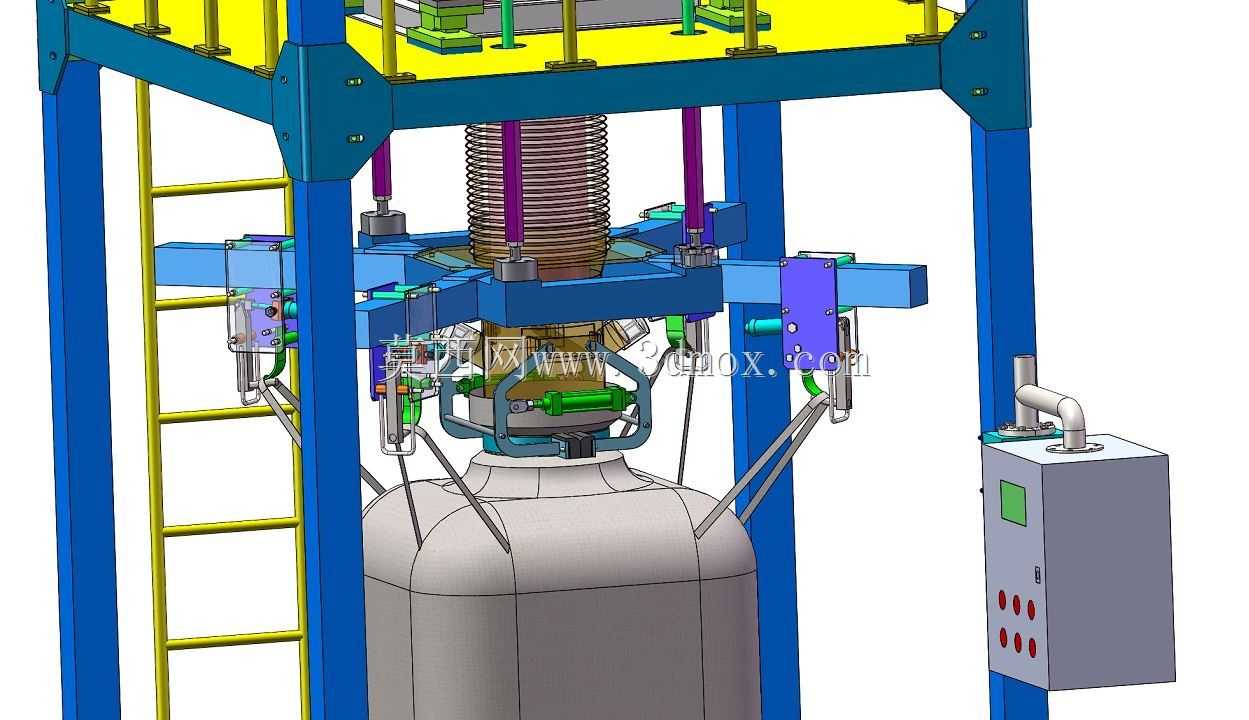

　　结构设计上，称重传感器布置在吨袋承托支架的受力支点处，信号接入称重控制终端，具备自动去皮、零点校准、落差补偿功能，能够抵消空袋重量、挂袋机构残留物料重量对计量结果的干扰；设备预留标准通信接口，可将灌装重量、批次数据上传至车间生产管理系统，实现多台包装设备的联网调度。针对粉料灌装容易产生扬尘的问题，主机配套除尘抽风通路，在袋口密封区域形成微负压，灌装过程中扬起的粉尘被抽入除尘装置过滤，既改善车间作业环境，也避免细粉料飘散造成物料损耗。给料机构可根据物料特性选配螺旋给料或重力闸门给料：流动性好的颗粒料采用闸门快开结构提升灌装效率，易架桥、细度高的粉料采用螺旋强制给料，保证下料连续稳定。

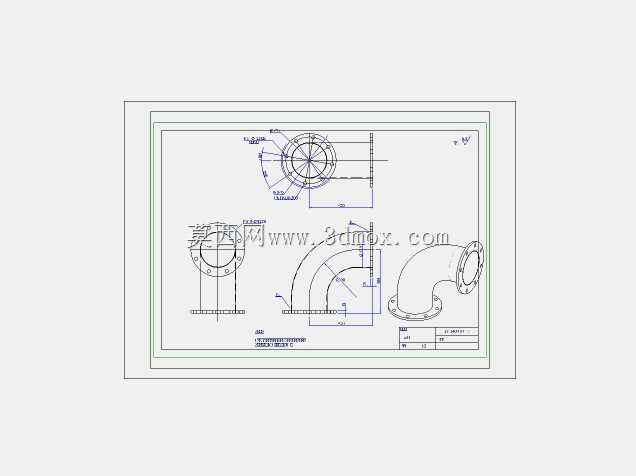

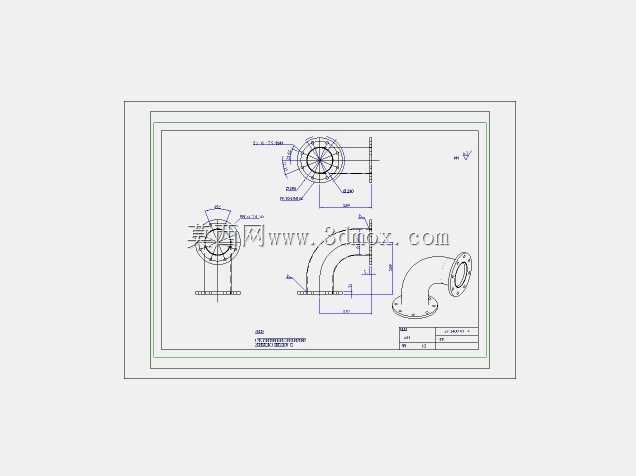

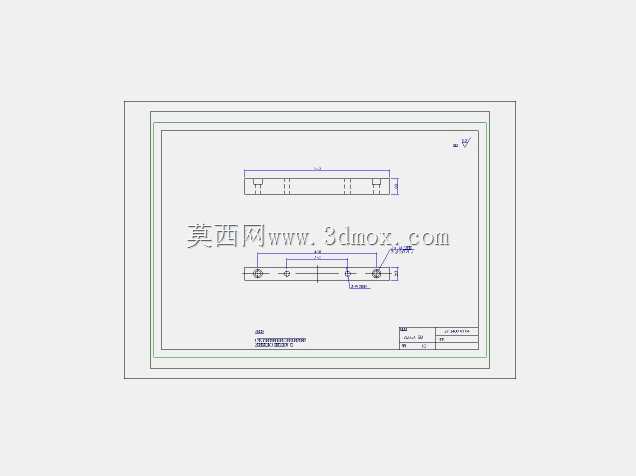

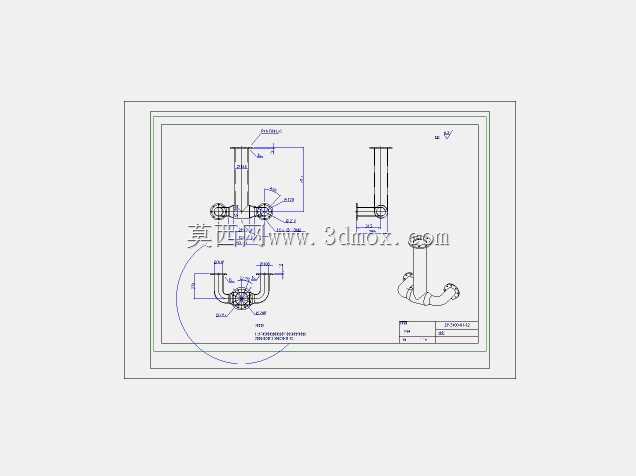

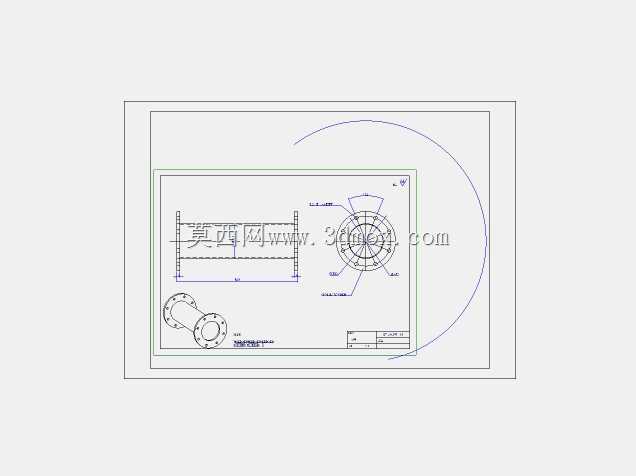

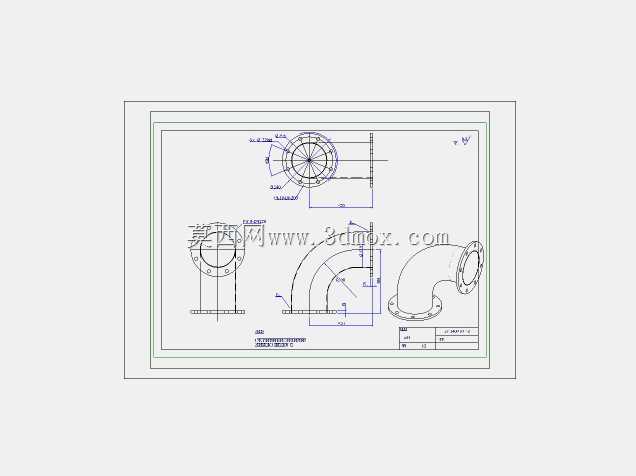

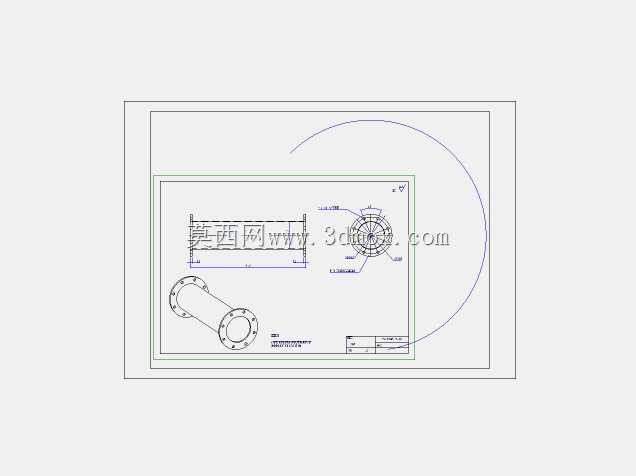

　　安装边界方面，设备整体高度需匹配车间层高，上层平台护栏顶端距地面预留足够检修空间，辊道输送线的进出料方向可根据车间动线做左进右出或右进左出的适配调整，框架侧面预留气动三联件、控制按钮箱的安装位，外接气源、电源、除尘管道均可从设备侧方或底部走线，避免与操作人员通行路径干涉。整套线体将挂袋、称重、灌装、除尘、输送工序整合在同一机架单元内，不需要多台离散设备反复转运吨袋，包装节拍可通过给料速度、称重阈值参数灵活调节，兼顾大批量连续生产与小批量多规格吨袋的包装切换需求，结构建模完整呈现了框架型材规格、护栏连接节点、辊道支脚调节结构、气缸安装支座以及料仓过渡段的装配关系，可直接用于同类大袋包装线的方案选型参考与结构改型设计。
