全自动瓶装液体灌装旋盖整线

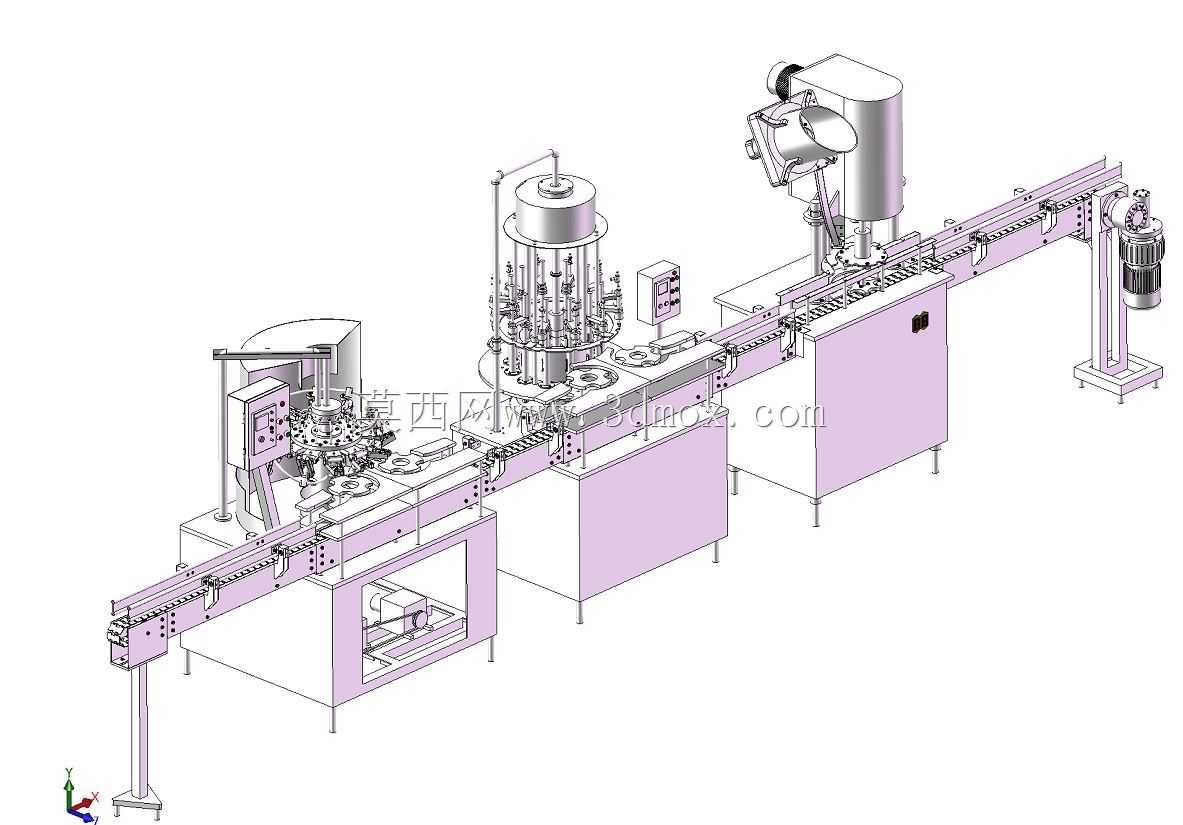

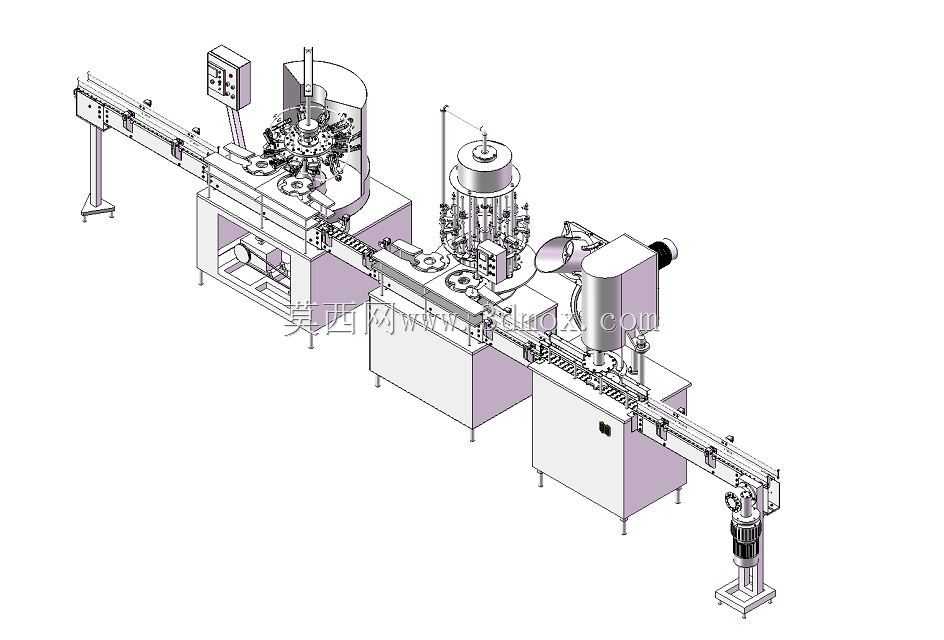

　　瓶装液体灌装旋盖整线主要面向饮料、调味品、日化洗剂、医药口服液及小型瓶装试剂等连续化生产场景，用于完成空瓶理料、输送定位、定量灌装、上盖旋封和成品输出。整线把多台单机串联在同一输送节拍上，车间布置时可按直线或折线排布，进料端靠近上瓶区域，旋盖后段衔接贴标、喷码、装箱或人工收集工位。现场选型不能只看单机产能，还要结合瓶径、瓶高、灌装量、液体黏度和换瓶频率确定工位数量；含气液体需考虑回吸与防起泡结构，黏稠液体则要关注阀门口径、管路压降和清洗便利性。

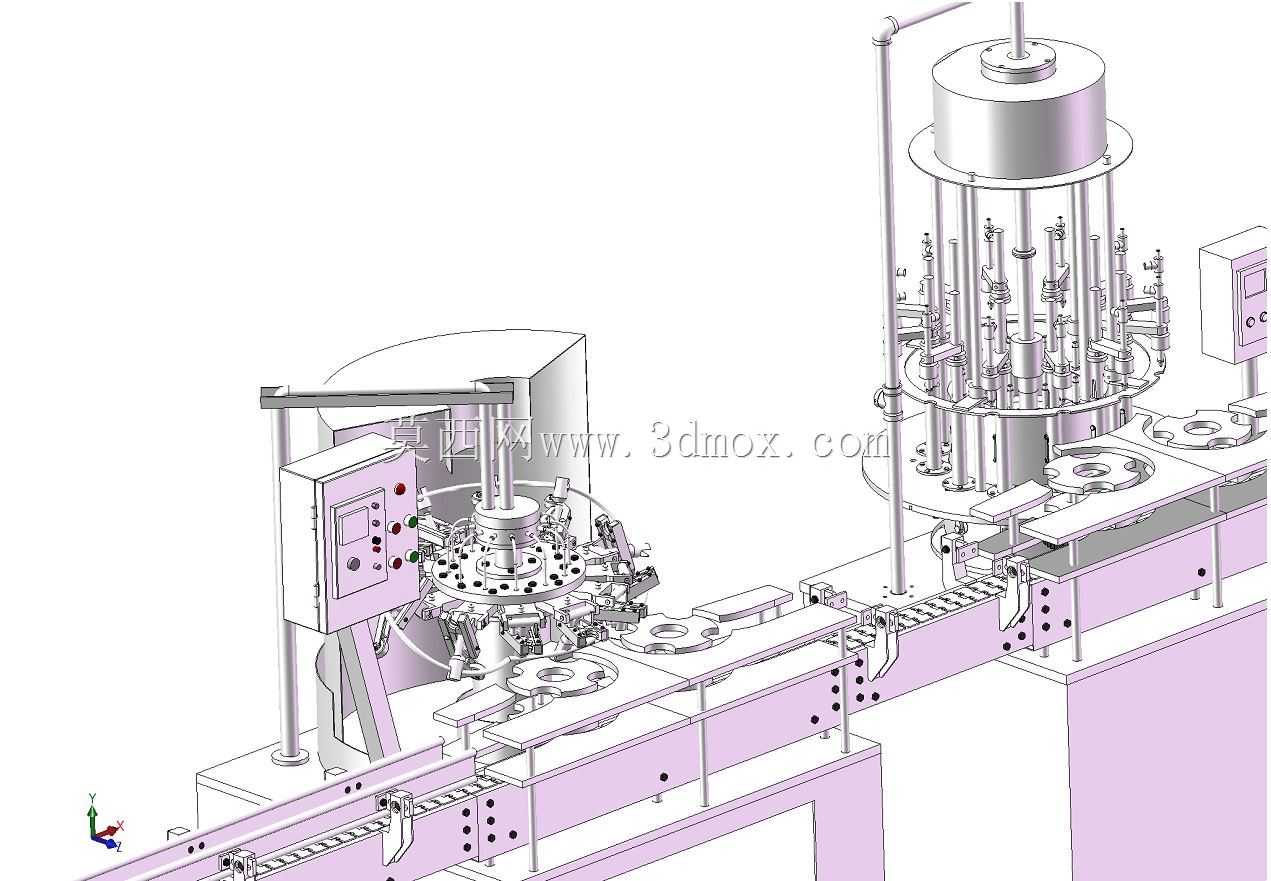

　　从结构上看，前段转盘式理瓶机构通过瓶仓、分选盘和导向护栏把杂乱瓶体整理成单列，再经过渡星轮送入主输送带。输送带采用链板或平顶链形式，两侧护栏限制瓶体横向位移，底托高度与瓶身重心相匹配，避免高速进给时倒瓶。灌装转盘周边布置多组灌装阀，星轮将瓶子等距分隔并随转盘同步回转；阀头升降、定量缸动作和瓶位检测相互配合，使瓶子在连续运动中完成充注。多阀回转布局有利于缩短辅助等待时间，产能可通过增减阀数、调整节距和改变转盘转速匹配。

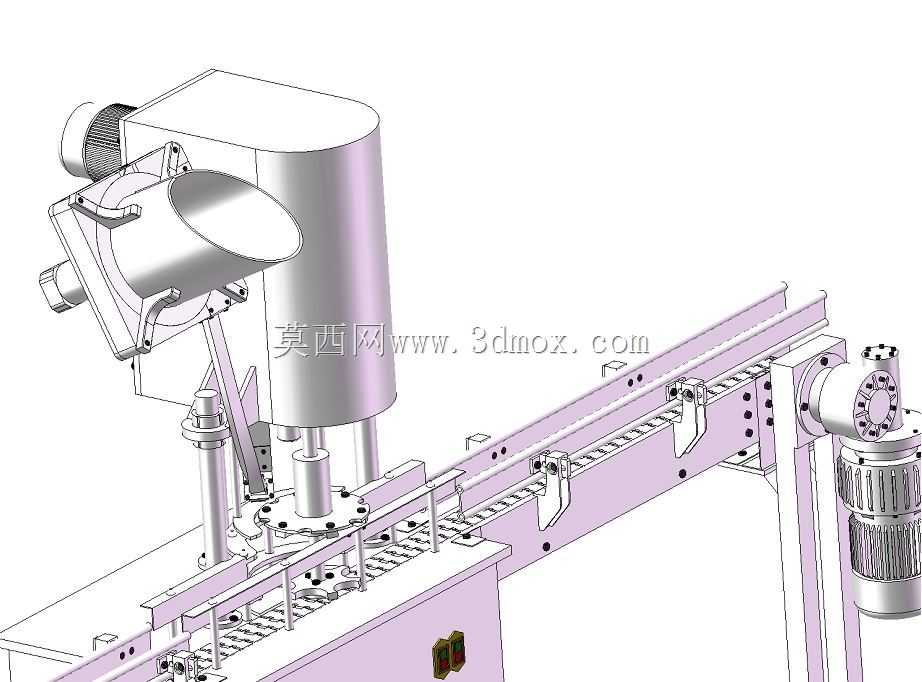

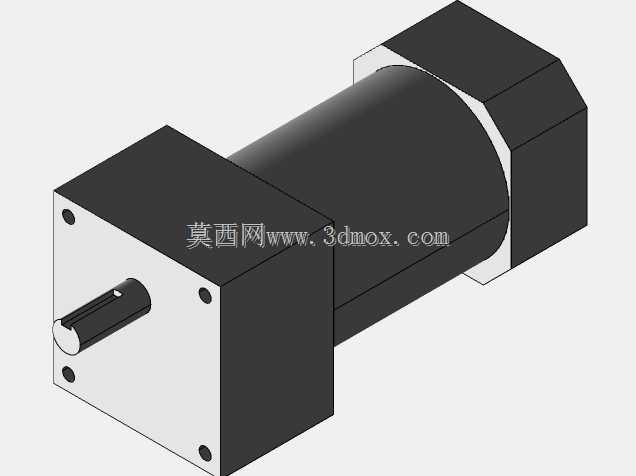

　　灌装后瓶体经过渡星轮进入旋盖区段。理盖机构通常采用振动盘或离心料斗，使盖体按统一姿态排序，经滑道落到瓶口；抓盖头或压盖头先完成预定位，随后旋盖轮以可调扭矩拧紧。旋盖轴的浮动行程需要吸收瓶口高度误差，扭矩过大容易损伤盖齿或瓶肩，过小则密封不足。输送末端设置驱动电机、张紧装置和挡瓶机构，可把成品按节拍送出，也可在后续工位暂存。

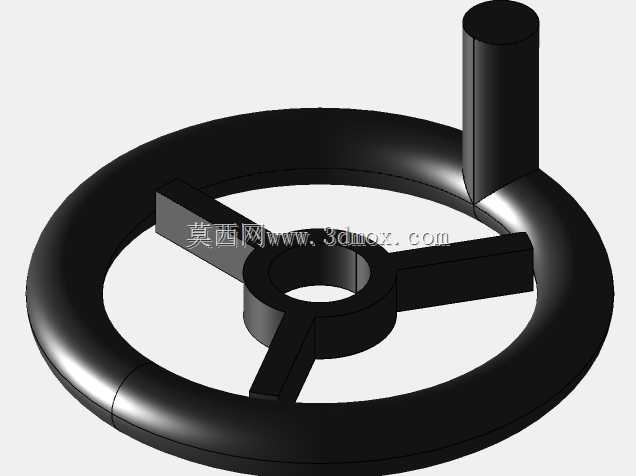

　　设计这类产线时，先依据目标瓶型确定夹持直径范围、瓶高范围和瓶口规格，再反推星轮分度圆、护栏间距、阀头行程和旋盖头高度。换型频繁的产线应把护栏、星轮、灌装阀头和盖道做成快拆结构，调节手轮、刻度和定位销要布置在操作人员容易触及的位置。与物料接触的部位优先采用耐腐蚀、易清洗材料，管路应减少死角，灌装阀端部需考虑滴液回收，避免污染输送带。机架多采用型钢焊接或型材拼装，外封板留检修门；底部设置可调脚杯，用于补偿地面不平并校准输送高度。

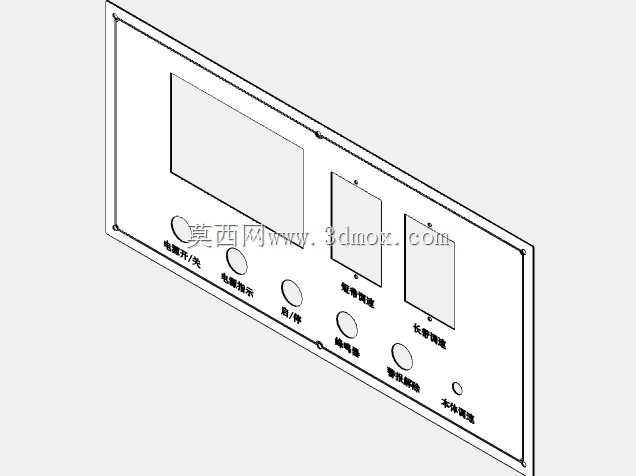

　　安装边界方面，整线长度需覆盖理瓶、灌装、旋盖和输出段，并在两端预留操作与维护空间；设备后方应留出管路、电气柜和检修通道，上方要保证提升、开盖和阀头维护所需净空。进料侧需预留空瓶补给区域，出料侧要与后包装设备高度对齐。电气走线沿机架线槽布置，传感器、电磁阀和驱动单元分区接入控制柜，气动三联件、调压阀和节流阀集中在便于观察的位置。调试时先空载检查链板跑偏、星轮啮合和护栏间隙，再以低速通水验证灌装量、瓶口对中和旋盖扭矩，最后逐步提升至连续生产节拍。三维建模时需重点表达星轮与瓶体的包络关系、阀头升降轨迹、护网安全距离、门板开启范围以及整机与车间物流的衔接，使模型既能用于结构评审，也能指导现场布局和换型改造。
