桁架式双工位物料自动装卸工作站

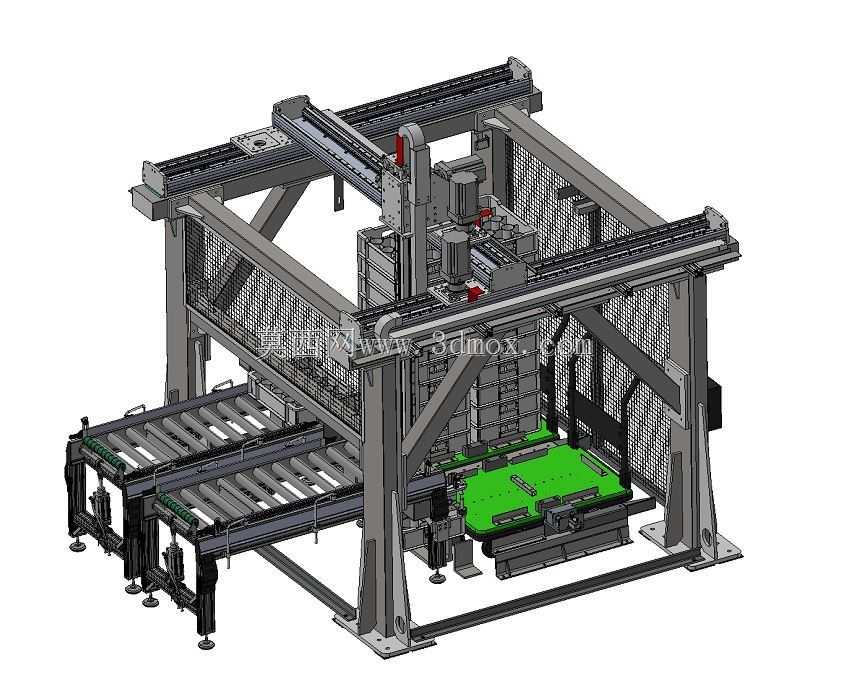

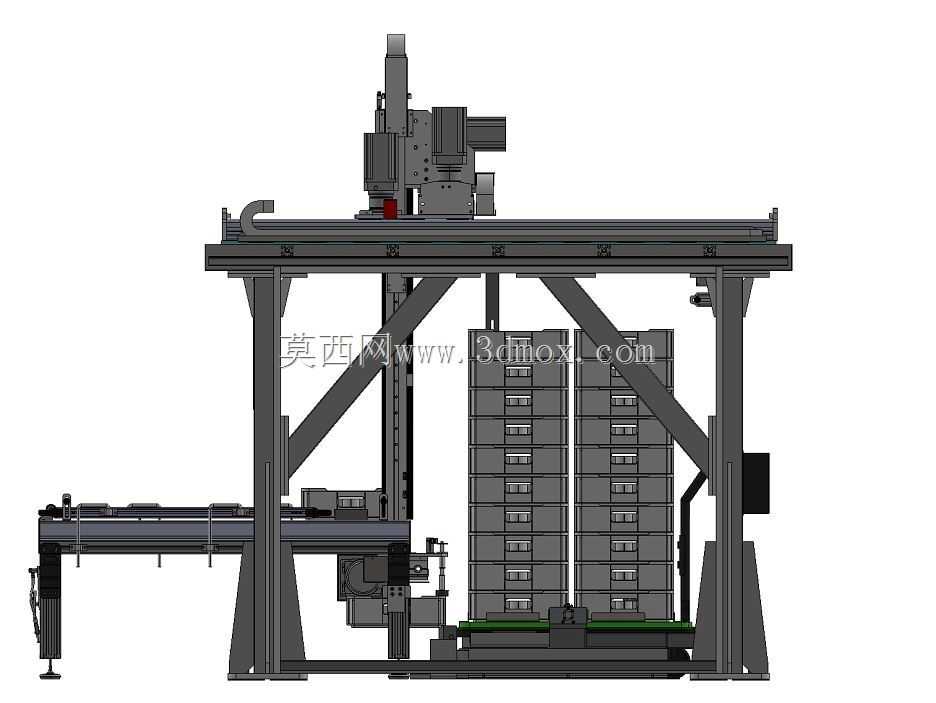

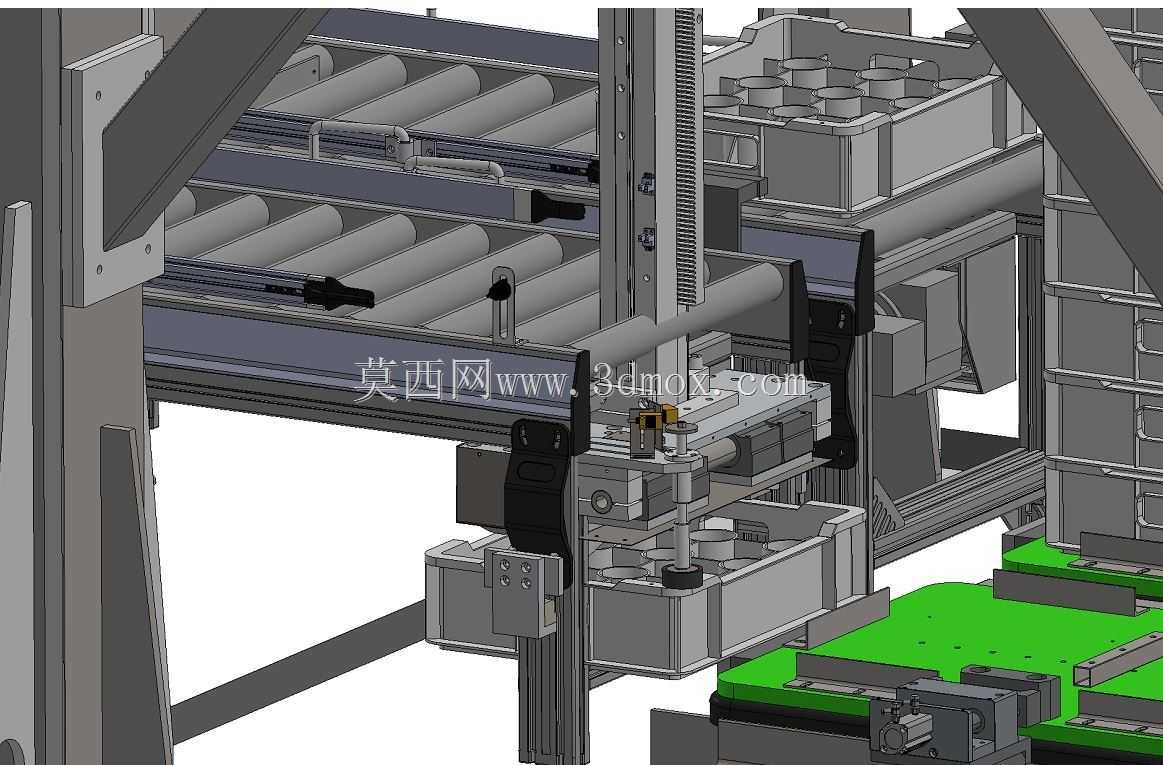

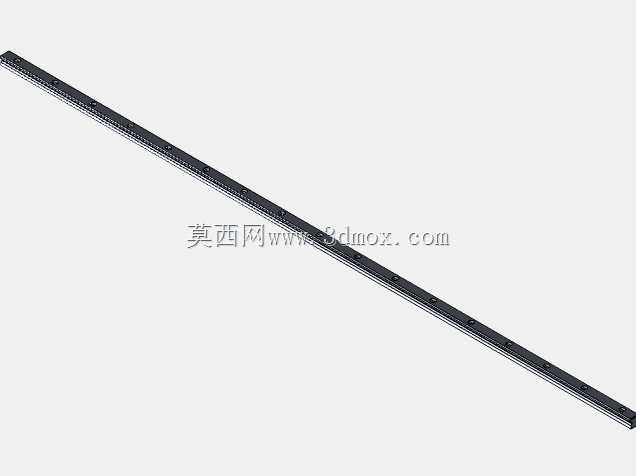

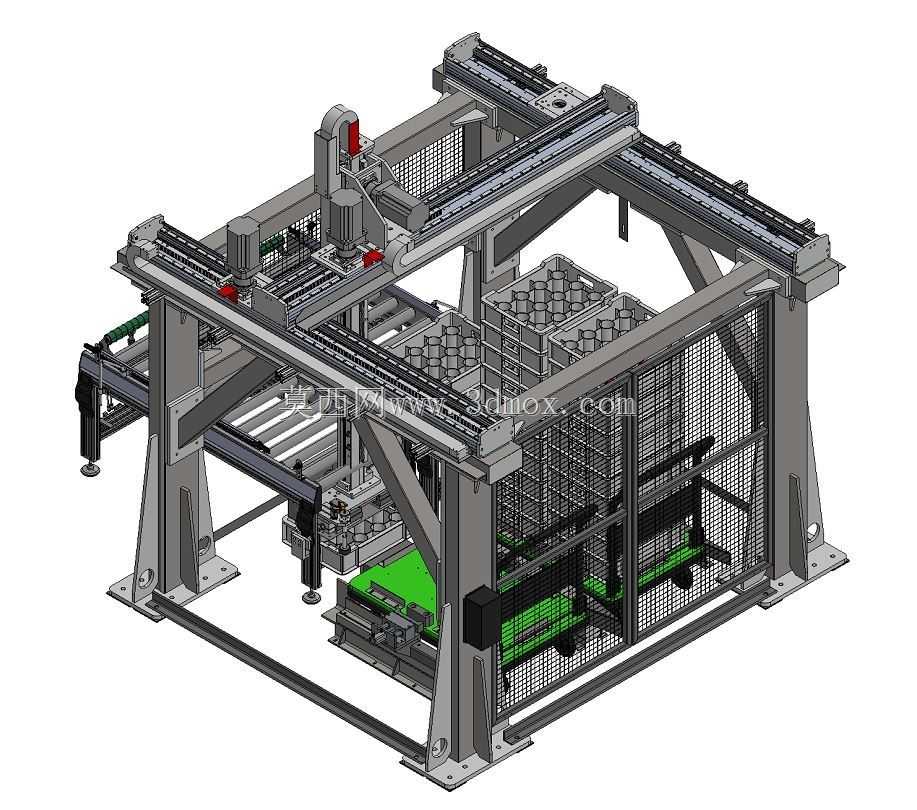

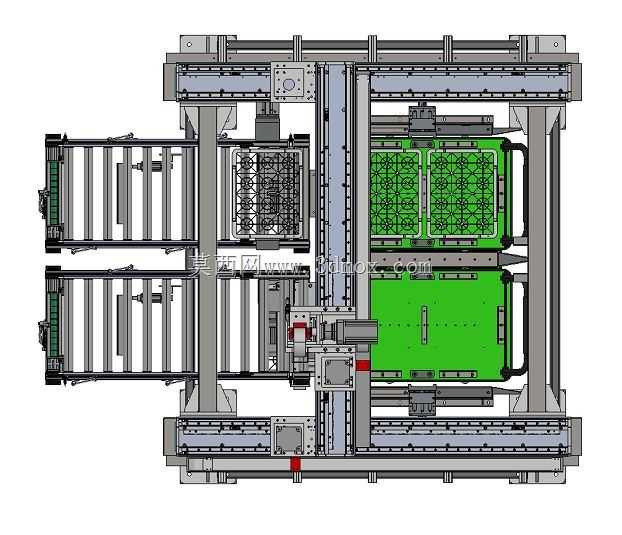

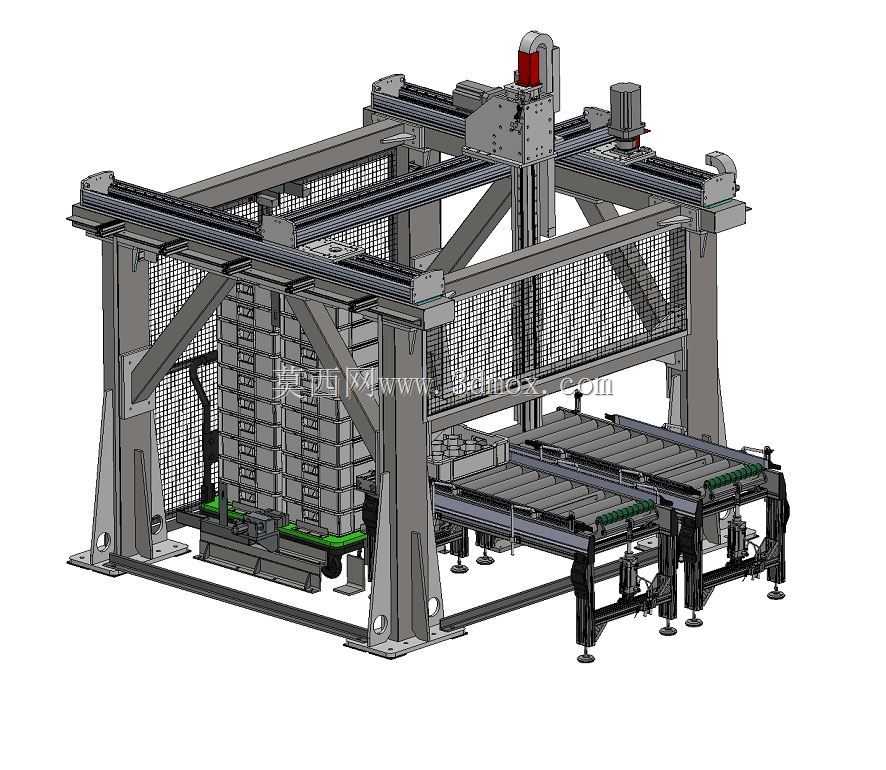

　　这套桁架式自动装卸工作站，主要面向批量工件周转、料箱码垛拆垛、产线端上下料的车间场景，常见于机加工车间毛坯上线、成品件归集、仓储接驳段，替代人工完成重复的重型物料取放与转运作业。整套设备采用龙门桁架作为主体承载框架，四根立式支撑腿落地固定，底部预留膨胀螺栓安装孔位，框架顶部铺设双组直线导轨，搭载可沿X、Y两个轴向移动的抓取执行机构，Z向配置升降取料模组，行程覆盖下方整段作业工位。框架下半部分四周加装金属网格防护围栏，仅在物料进出侧预留接驳开口，既避免人员误入运动区间，又不遮挡内部作业状态观察视线。设备内部集成双层输送工位，下层布置带绿色导向面的辊筒/皮带输送线，用于空料箱、满载料箱的自动输送定位，中间层设置工件缓存定位台，

　　可规整摆放待加工或已加工的零散工件，抓取末端可根据物料类型适配夹爪、真空吸盘或者专用抱具，完成从料箱内取件放到输送线、或是从输送线抓取工件码入料箱的双向作业。设计阶段优先考虑大跨距桁架的结构刚性，主梁采用加厚型钢焊接后做时效处理，导轨安装面全程铣削加工保证平行度，高速移动启停时不会出现明显晃动，重复定位精度可以满足精密工件的码放要求。设备的安装边界需要在落地位置预留足够的维护空间，支撑腿外侧至少留出单人通行的检修距离，顶部桁架运行高度要匹配车间厂房净高，避开厂房行车的运行路径，进料端和出料端的输送线高度可以对接车间现有AGV、滚筒线或者人工上料台的高度，不需要额外做高差转接。整机的运动逻辑由桁架三轴伺服驱动配合工位传感器实现，

　　料箱到达指定工位后先被阻挡机构定位，视觉或者机械定位结构确认料箱内工件的摆放位置，抓取机构逐件取放，完成整箱装卸后输送线自动将料箱送出，空箱自动补入作业位，全程不需要人工介入。防护围栏的网格尺寸按照安全防护标准选型，既减轻整体围栏自重，又能防止人员肢体伸入运动区域，所有传动线缆都沿桁架主梁内侧的拖链布设，走线整齐避免运动过程中出现线缆拉扯磨损。这套结构的适配性很强，只需要更换末端取料夹具、调整抓取路径参数，就可以兼容不同尺寸的工件、料箱或者托盘，在3C零部件加工、汽车零部件中转、仓储物流分拣这类需要频繁重复装卸料的场景中，能大幅降低人工重复搬运的劳动强度，减少人工取放工件带来的磕碰损伤，整套设备的结构布局紧凑，不需要占用大面积车间场地，所有核心运动部件都布置在框架上方，下方作业区域的空间利用率很高，维护人员可以从围栏的检修门进入内部，对导轨、夹爪、输送辊道这些易损部件做日常点检保养。
