全自动给袋式包装生产线成套设备

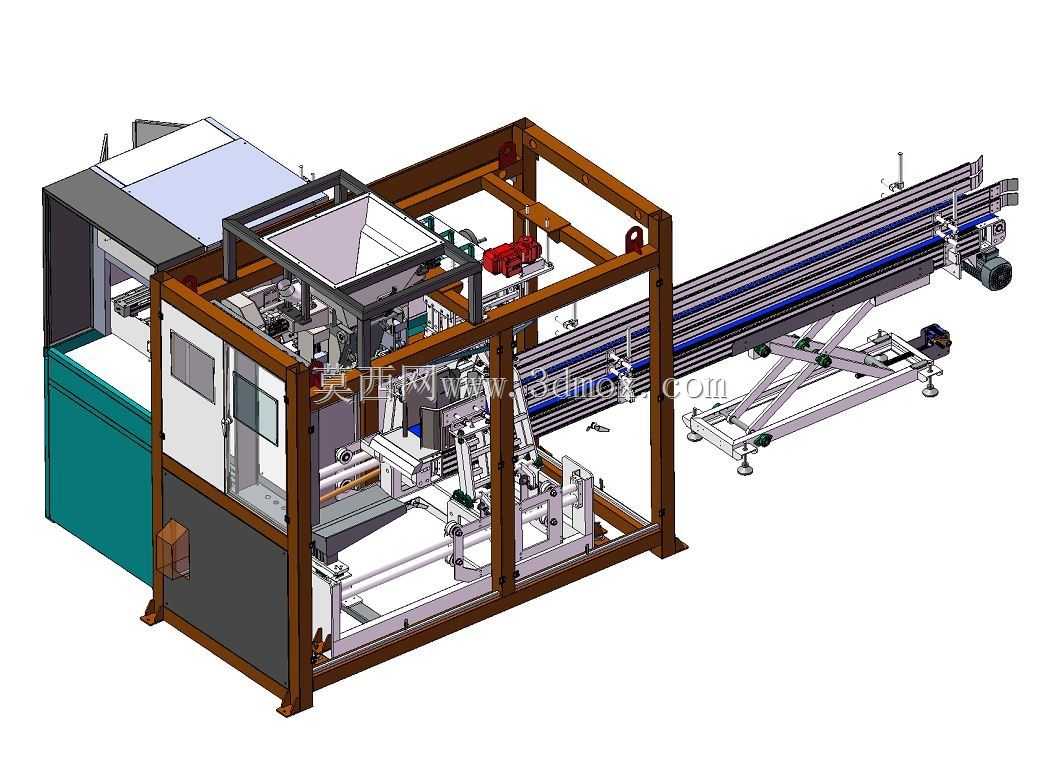

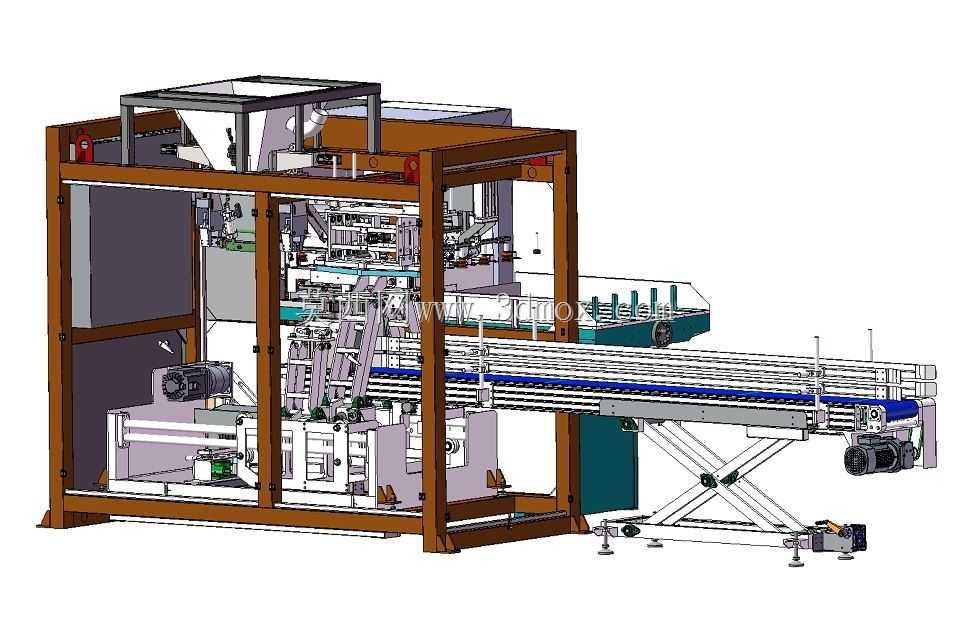

　　这套给袋式自动包装成套设备面向食品、日化、医药及小五金行业的袋装产品量产场景，覆盖预制袋取袋、开袋、计量装填、排气封口、成品输出的完整工序，替代传统人工套袋装填作业，在颗粒、粉剂、酱体及小型散件包装线上均可适配。整机采用框架式立体布局，底部以型钢焊接机架作为承载基础，各功能模组沿袋体输送路径分层布置，既压缩了生产线占地长度，也便于操作人员从设备两侧完成穿袋、调试与日常清洁维护。

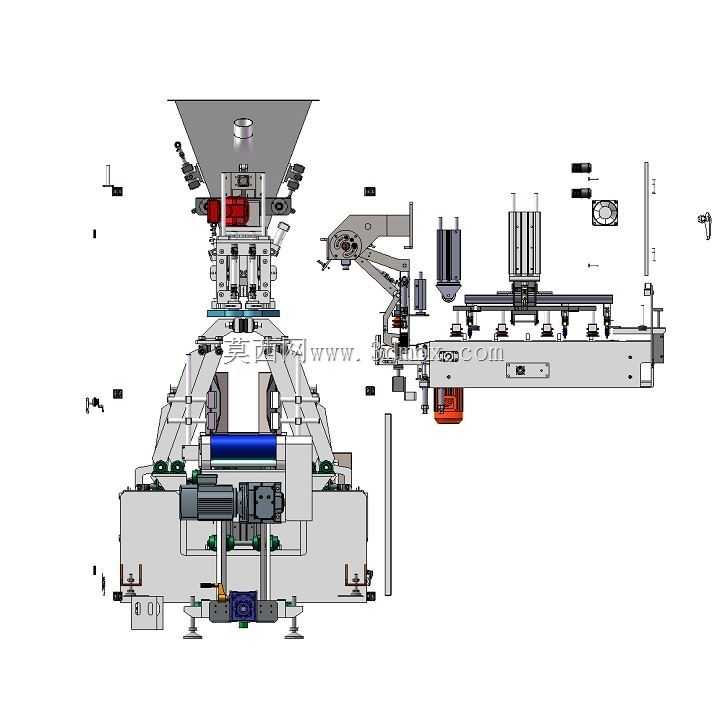

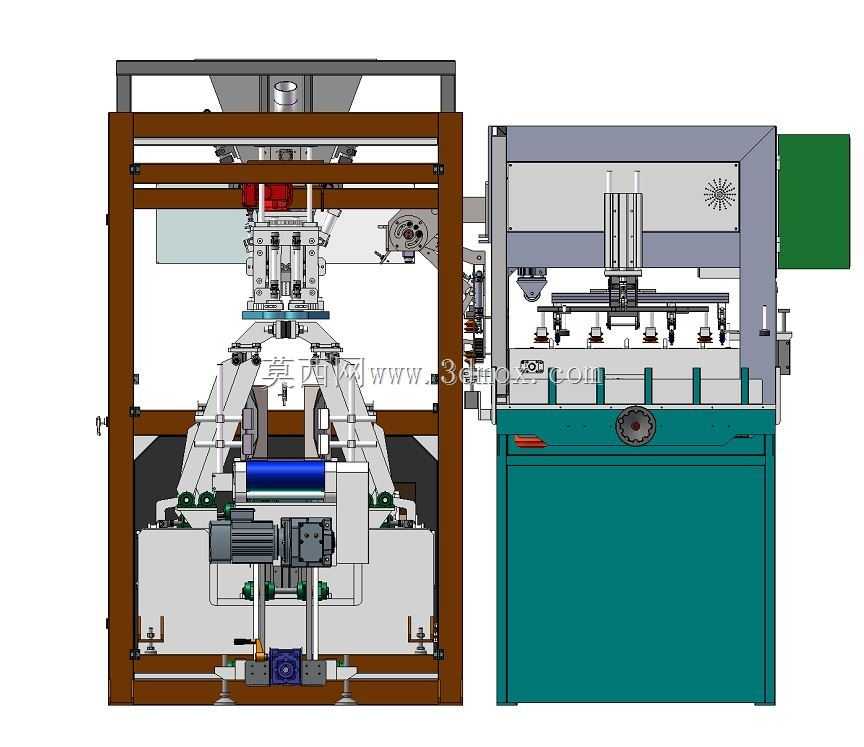

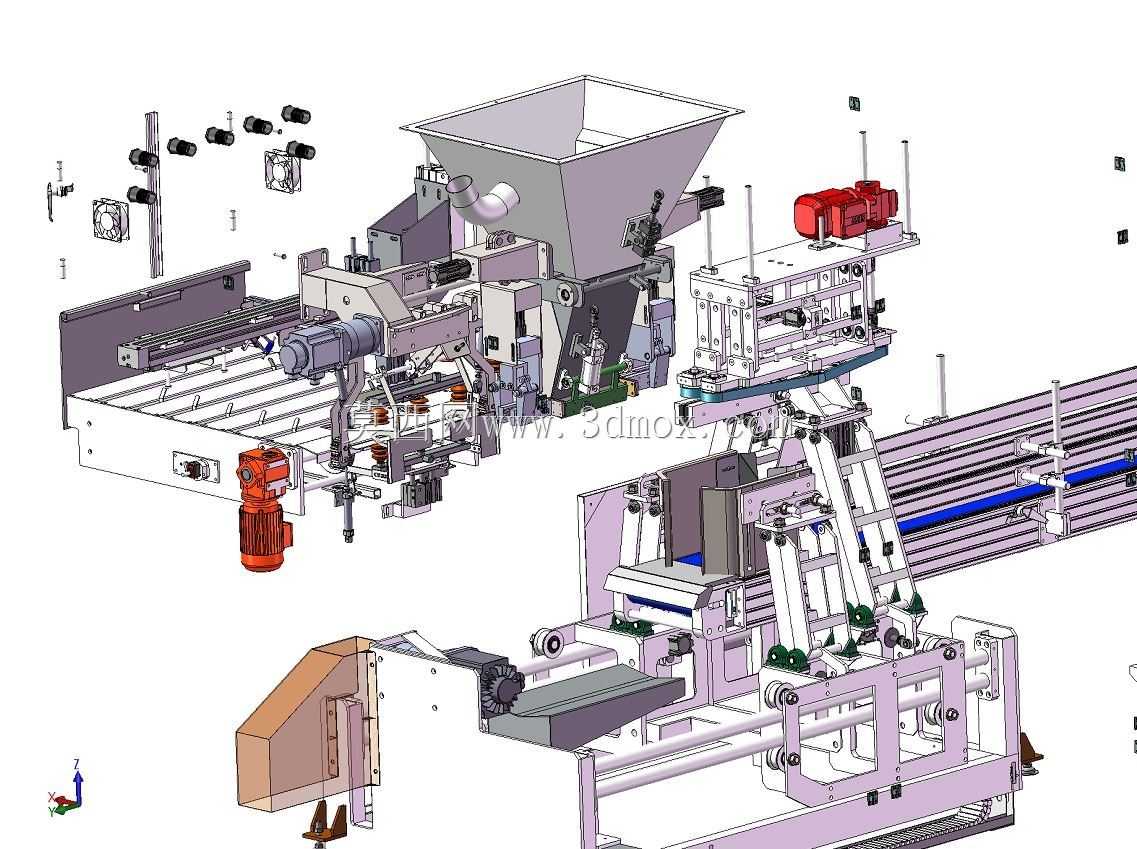

　　从实际产线对接逻辑来看，设备左端衔接预制袋储料仓与取袋机械手，空袋经吸盘分离、夹爪牵引后送入回转工位，依次完成袋口撑开、日期喷码、物料装填、袋内排气、热封压合、冷封定型，最终由右端输出输送带将成品袋转运至下游检重、装箱工位。物料装填端预留了与计量螺杆、多头电子秤、容积式量杯对接的安装接口，不同物料特性可切换对应计量模组：粉剂物料采用螺杆计量以控制下料精度，膨化食品、坚果类散料搭配多头秤实现高速称重，酱料类则配套活塞泵完成定量灌装，接口法兰与安装孔位均按通用包装机标准预留，改造时无需重新改动主机架结构。

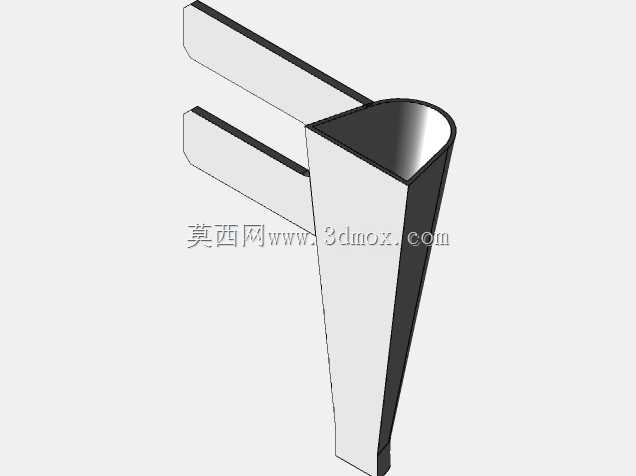

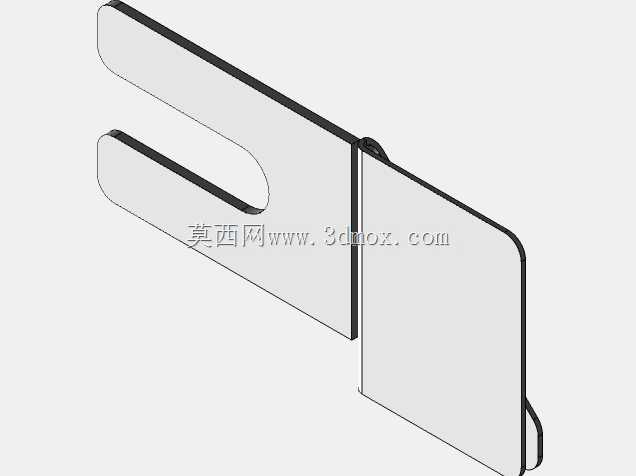

　　结构设计上，袋体输送采用间歇式回转传动，分度机构带动工位转盘按固定节拍启停，每个工位配置独立夹袋组件，夹爪开合角度与夹持力可根据袋厚、袋材调整，适配复合膜、PE膜、铝箔袋等多种预制袋型。开袋工位采用双组真空吸盘分别吸附袋体正反两面，配合吹气嘴将袋口完全撑开，避免装填时物料撒漏至袋口封合区；热封工位设置上下两组加热模头，温度与压合时间独立可控，封合压力通过调压阀调节，保证不同厚度袋材的封口纹路均匀、无虚封漏封。设备中部的物料过渡溜槽做了大倾角光滑处理，粉剂、粘性物料不易残留挂壁，溜槽与装填头采用快拆卡箍连接，换产时可快速拆卸清洗，满足多品类小批量生产的换型需求。

　　安全与运维层面，设备传动侧全部设置透明防护门板，门板内嵌安全联锁开关，任意防护门打开时设备立即切断运行动力，避免调试人员误入运动区间；机架底部布置可调脚杯与固定地脚，安装时可先通过脚杯调平整机水平，再锁紧地脚螺栓抵消高速分度运行产生的振动。电控柜独立安装在机架侧方，内部排布PLC主控、伺服驱动器、温控模块与气动电磁阀组，走线全部沿机架线槽布设，传感器线缆与动力线缆分槽敷设，减少信号干扰。气路系统配套过滤减压阀与油雾器，为吸盘、夹爪、热封顶升气缸提供稳定洁净气源，气压低于设定阈值时设备自动报警停机，防止因气压不足出现掉袋、封合不到位的废品。

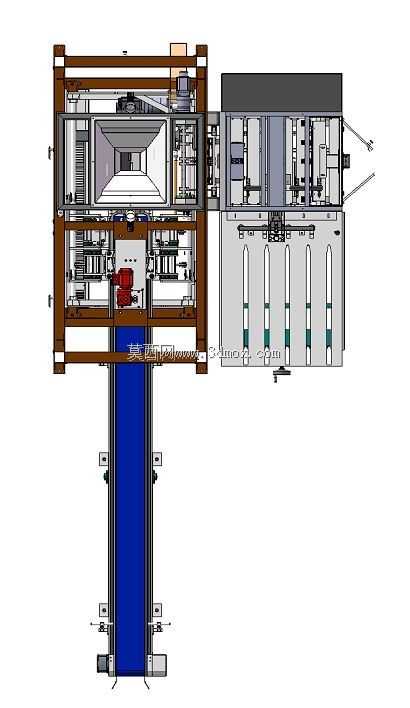

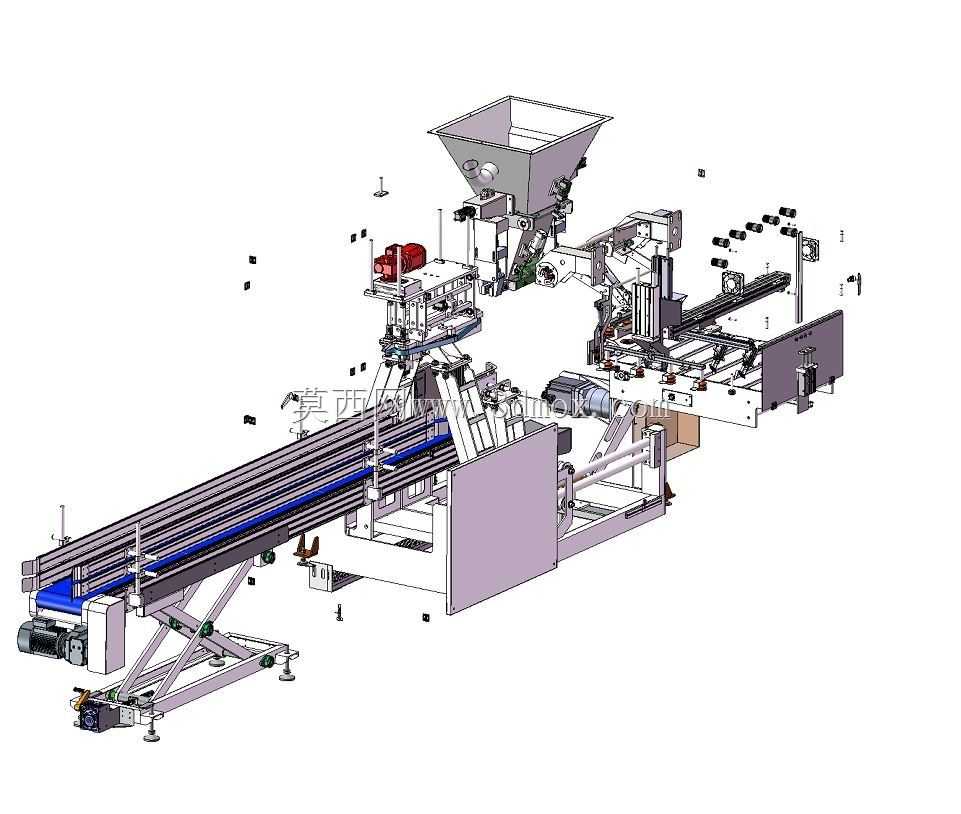

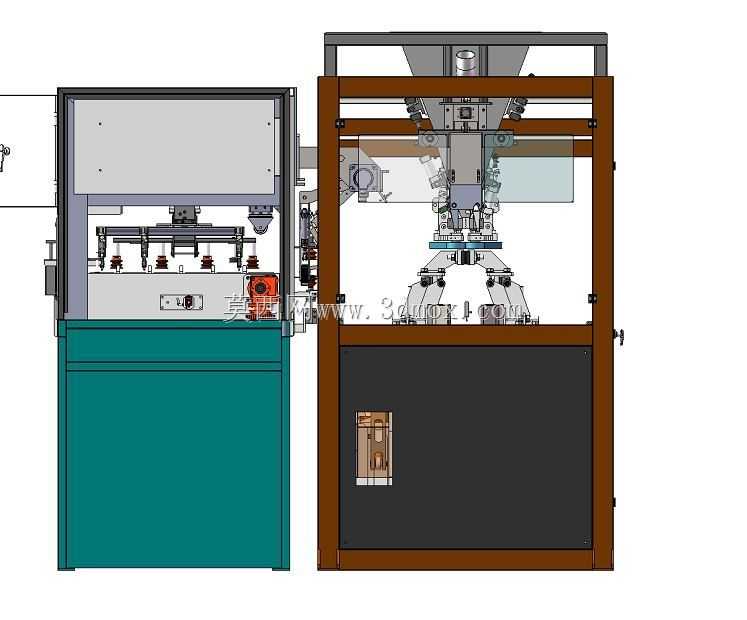

　　外形边界方面，整机长度沿袋流方向约四米二，宽度包含两侧操作维护空间约一米八，高度方向顶部取袋机械手抬升至最高位时约两米三，车间布局时需在设备左端预留袋仓补料空间、右端预留成品输出接驳空间，上方避开厂房行车吊运通道。设备进料口高度与上游计量设备出料端匹配，输出输送带高度可在一定范围内调节，能够直接对接常规高度的成品收集工作台或后续提升机。三维建模过程中所有运动副均按实际装配关系定义，夹爪开合、转盘分度、热封模头升降、吸盘取袋的动作行程与干涉区间完整还原，结构工程师可直接在此基础上根据具体包装物料调整计量模组配置、修改袋型适配部件，也可用于产线规划阶段的工位排布模拟与节拍校核，提前验证设备与周边输送、检重设备的空间衔接关系，减少现场安装时的管线干涉与操作空间不足问题。
