创可贴敷料缠绕垫机自动化产线

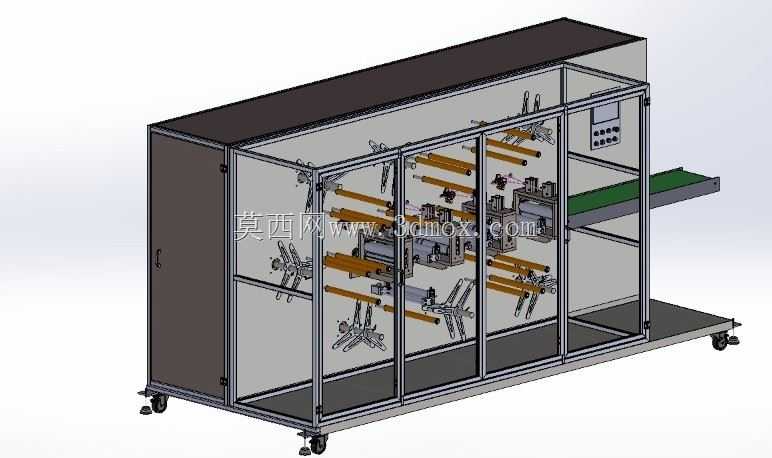

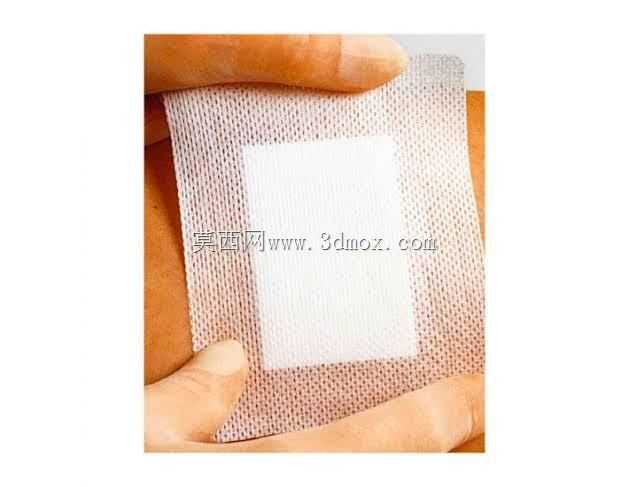

　　这套三维结构面向医用敷料类小件连续生产场景，核心处理创可贴、护理垫等薄型柔性物料的放卷、对位、缠绕垫合与出料衔接。设备整体采用长条形落地布局，主体由铝型材框架、透明防护围挡、多组料卷工位、输送出料段和底部脚轮构成，适合布置在医疗耗材车间、卫生用品包装线或小件复合加工工位中，作为前段成型与后段包装之间的专用连线设备使用。

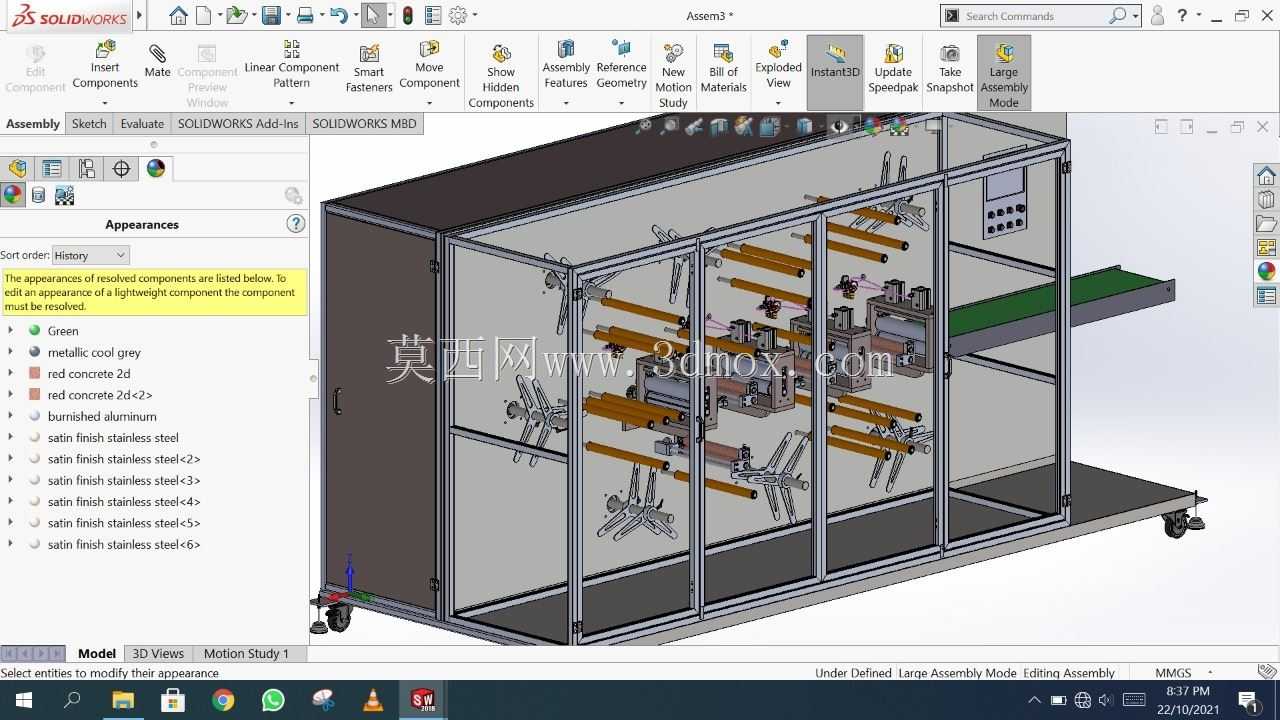

　　从实际用途看，设备重点解决柔性带状材料在连续走料过程中的张力稳定、多层材料对齐和垫料缠绕问题。机架内部沿长度方向布置多根横向辊轴，料卷可从不同高度和位置送入，经过导向、张紧、压合与转向后完成敷料复合；右侧伸出的绿色皮带输送段用于将加工后的工件向后续工位输出，减少人工转接。围挡外侧设置操作面板，便于在运行中观察参数、切换手动与自动状态，同时透明面板能够在防护隔离的前提下保留内部机构可视性，方便穿料、点检和异常处理。

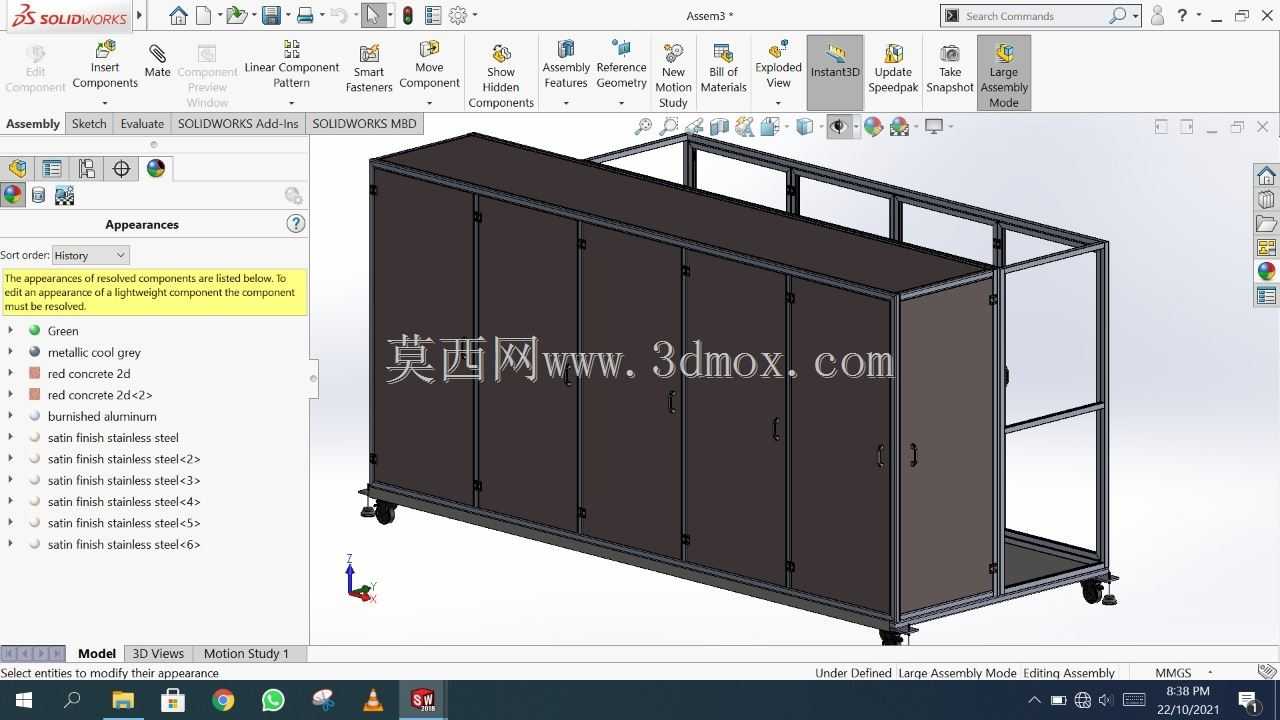

　　结构设计上，框架以标准工业铝型材为主，立柱、横梁和底部承托梁形成矩形受力骨架。型材连接方式便于后期调整辊轴间距、增加检测元件或更换放卷机构；侧板和门板采用薄型防护板，既降低整机重量，也能控制人员误入运动区域的风险。底部配置脚轮与可调支撑，设备移位时可推动转场，就位后通过支撑件固定，避免高速走料时产生晃动。整机长度明显大于宽度和高度，属于沿生产线方向展开的专用设备，安装时需要在前端预留料卷上料空间，在右侧输送段预留接料或连线空间，后侧则保留维护开门与电气检修距离。

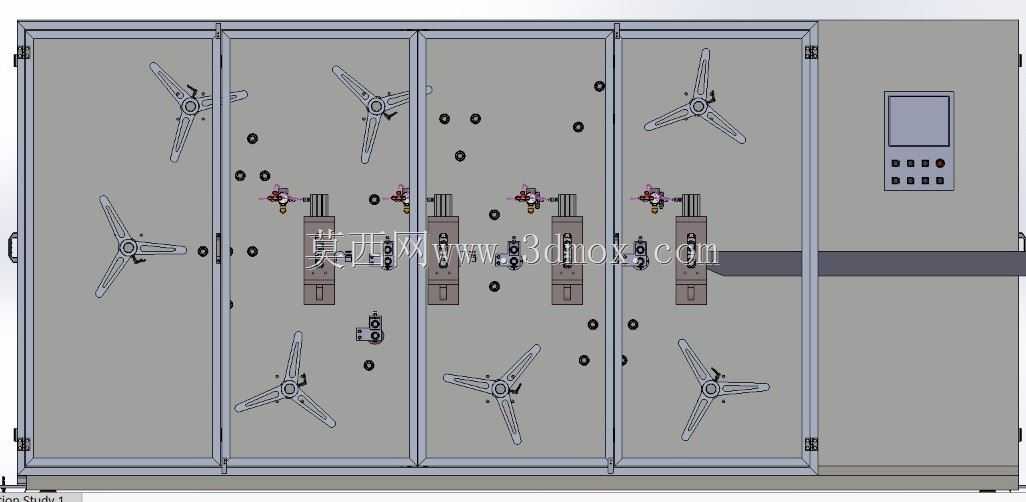

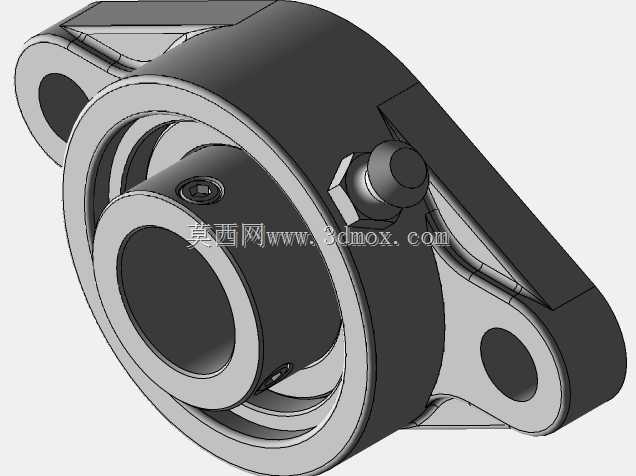

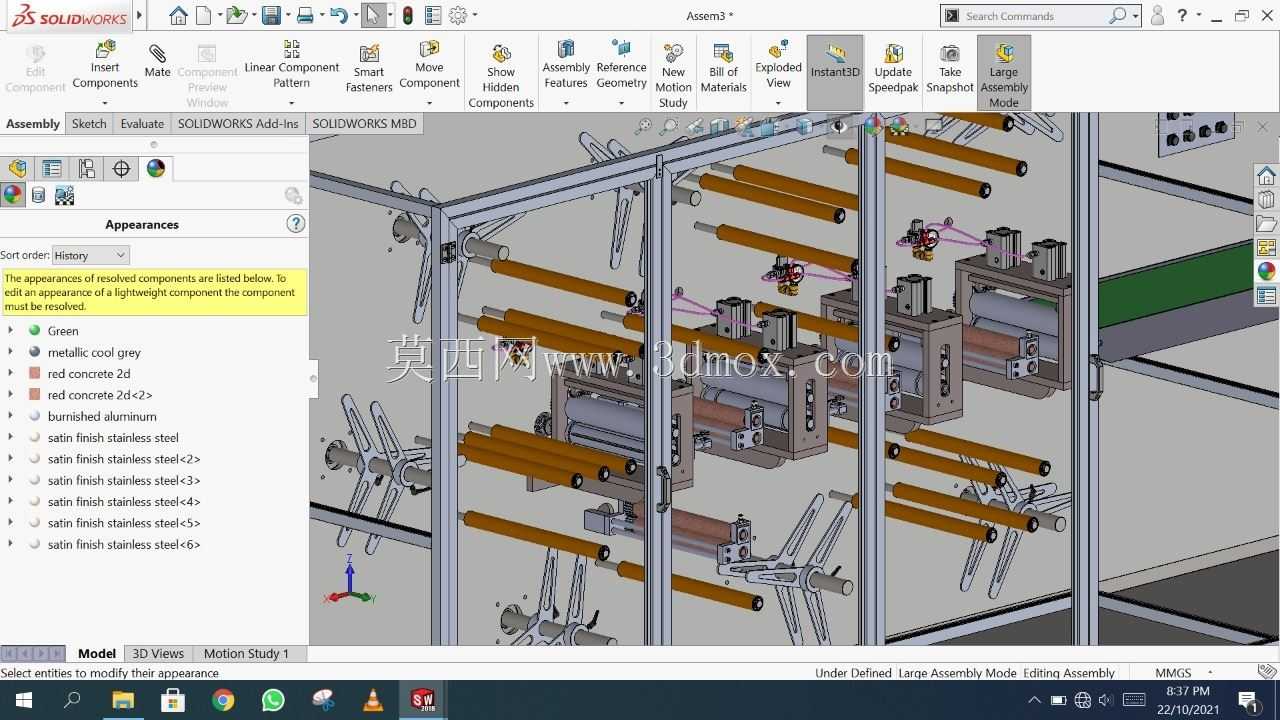

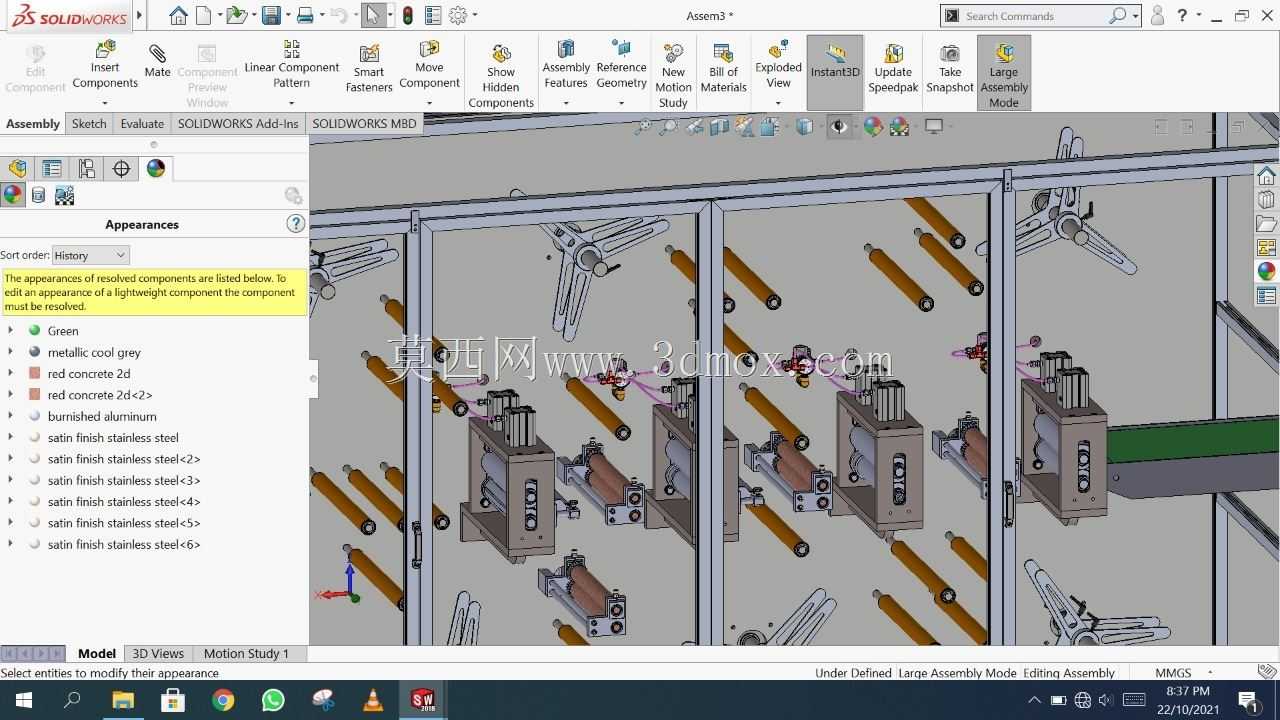

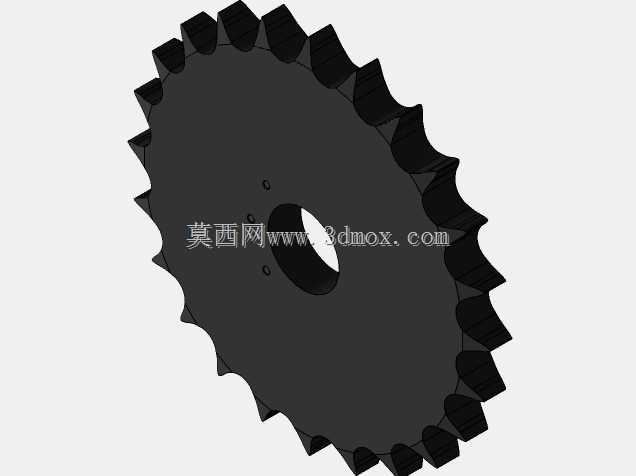

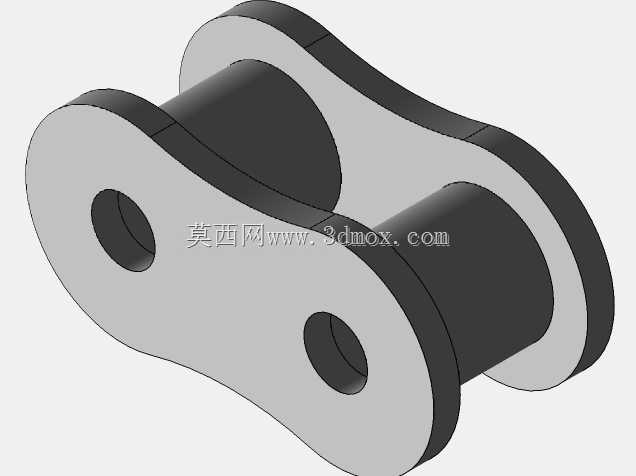

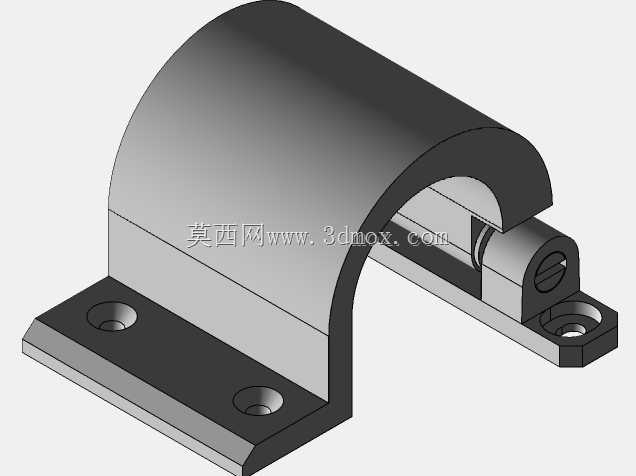

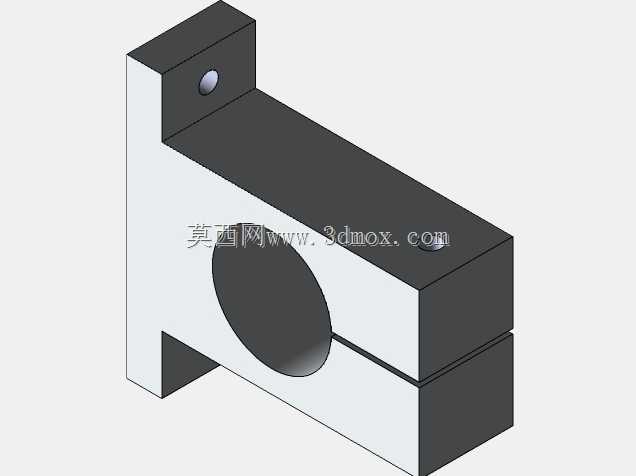

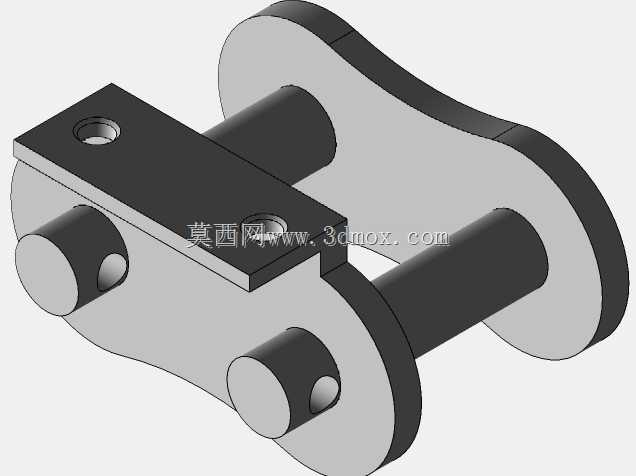

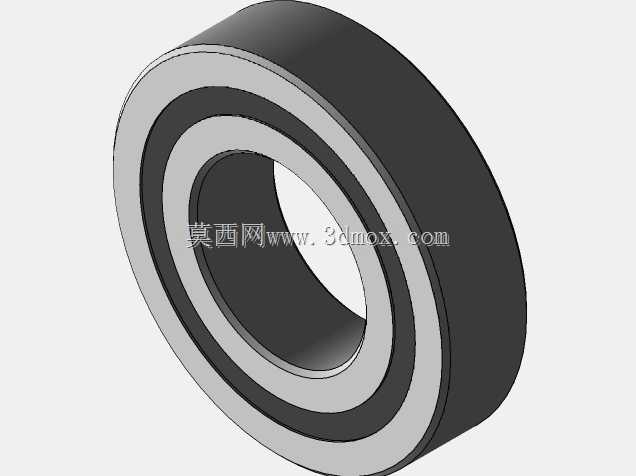

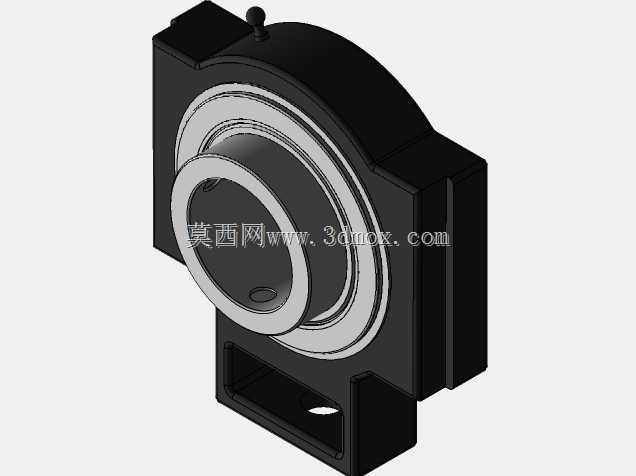

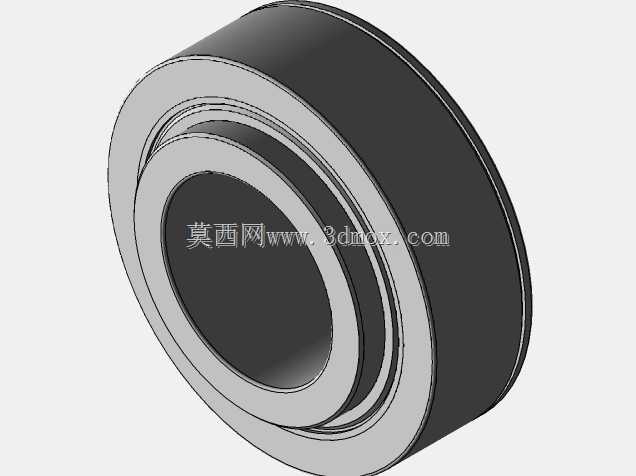

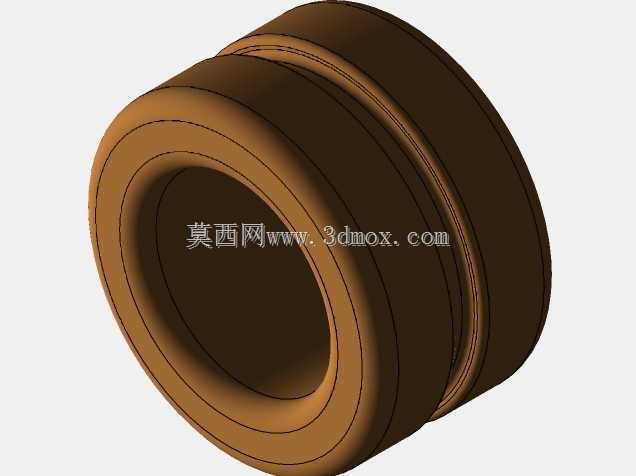

　　内部机构按走料路径分层布置。上部和中部多组平行辊筒承担材料导向与承托，辊轴端部通过支座固定在型材框架上，部分位置设置可调张紧结构，用于补偿材料厚度差异和卷径变化。中部安装若干功能模组，包含压合、限位、牵引或裁切相关组件，具体执行件沿物料通过方向排列，使带状材料在进入主工作区后能够保持平直。两侧还布置有类似叉形支架的卷装支撑结构，可承托备用料卷或导向带材，减少换卷时的穿线复杂度。

　　在设计思路上，该设备并非追求单一高速，而是强调多料卷协同、路径清晰和维护便利。所有主要运动部件集中在框架内部，操作人员主要在外侧完成上料、监控和出料；透明围挡把安全防护与可视化结合起来，避免全封闭罩壳导致穿料困难。输送段独立伸出机架，高度与主工作区衔接，工件完成垫合后可平稳过渡到皮带面，降低薄料拖拽、褶皱或偏移的概率。控制面板布置在右侧立面，靠近出料端，操作者在观察出料状态时可同步操作按钮和界面。

　　安装边界方面，三维布局中需要重点核对三类干涉：一是多根辊轴与料卷满卷直径之间的径向空间，避免换大卷时与门框、横梁碰撞；二是前侧防护门开启角度与内部张紧机构、手柄的位置关系；三是右侧输送带与后续包装机、检测台或接料盒的高度差。地脚支撑面应保持水平，长框架在多点支撑下需控制扭转变形，否则辊轴平行度偏差会引起带材跑偏。电气元件、阀组和线缆可沿型材内腔或侧面线槽布置，传感器位置应靠近材料边缘和关键压合点，以便检测断料、到位或堆叠异常。

　　对于结构设计人员，建模时应先建立走料中心线，再围绕材料路径确定辊筒直径、跨度和支撑点；辊轴间距过小会增加穿料难度，过大则容易造成薄料下垂。框架校核时不仅要看静载，还要考虑料卷满载、皮带牵引和快速启停带来的侧向拉力。对于设备选型人员，则需结合敷料宽度、材料层数、卷料重量和出料节拍，核对辊筒长度、有效工作宽度、输送高度以及脚轮承载能力。整体来看，该模型完整呈现了医疗敷料缠绕垫机的机架、走料、防护、操作和出料关系，可用于专用包装设备方案评审、机构布局优化、产线干涉检查以及后续工程图细化。
