全自动热收缩膜包装输送一体机

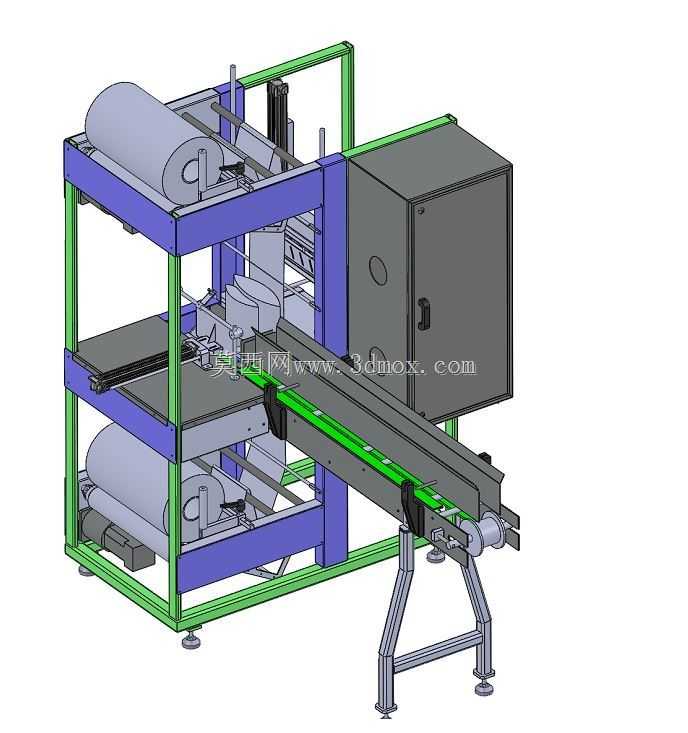

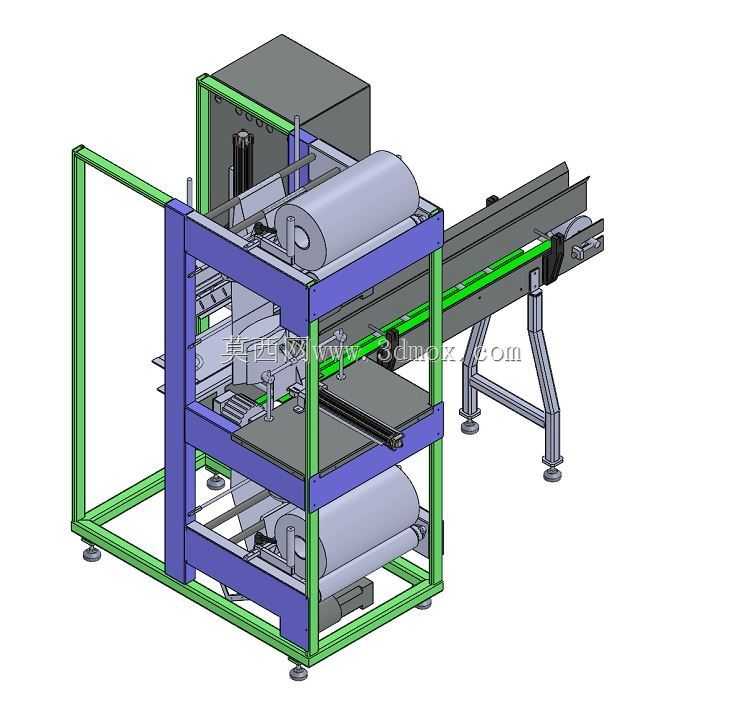

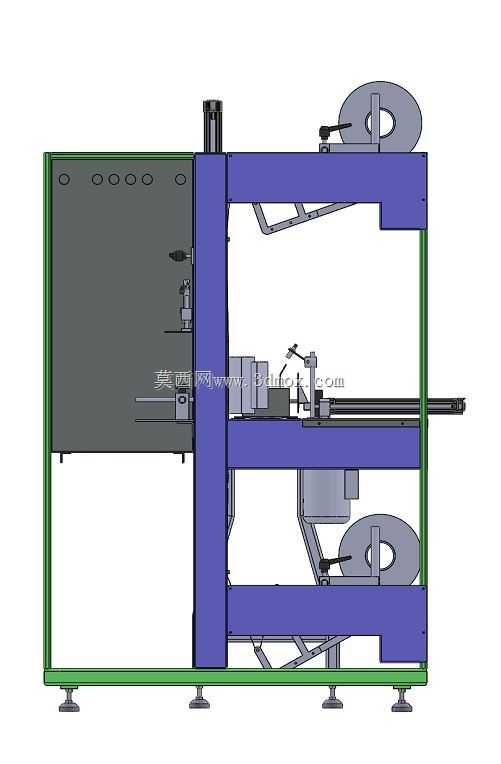

　　该套设备面向日化、食品、盒装零配件、小型电子成品的外膜集合包装工序搭建，整机将膜料上料、套膜封切、热收缩通道、成品输出四个工段整合在同一机架基准上，前端接驳车间常规皮带输送线即可直接并入现有包装产线，无需额外搭建过渡转接工位。从三维结构布局来看，整机采用分层框架设计：上层布置整卷收缩膜放卷辊组，配套阻尼张紧机构、导膜辊与牵引摆臂，膜卷走膜路径从上层辊组向下牵引至封切工位，张紧力通过配重摆臂实时自适应补偿，避免膜料走偏、拉皱或者断膜；下层同样预留膜料安装位，可支持上下双膜同步供料，适配全封式套膜包装需求，也可单独使用上膜完成枕式裹包，切换工艺时仅需调整导膜辊卡位与穿膜路径，无需改动主体机架。中部封切工位搭载恒温封切刀架，

　　刀架由竖向直线导轨导向，配套缓冲压料架，封切动作下压时先由压料胶条将膜面贴合在工件表面，再完成热封与裁切，封口位置不会出现膜料拉扯错位。工件输送采用贯穿式绿色皮带输送线，输送线从封切工位中部穿过，线体高度匹配常规车间包装作业面，支腿采用可调节脚杯支撑，可适配地面不平整的安装场景，输送线驱动端配置减速电机与传动链轮，线速可在调试阶段根据工件包装节拍调整，保证工件进给和封切、收缩工序动作完全同步。侧置的电气控制柜独立挂载在主机架侧面，柜内预留PLC、温控模块、接触器的安装空间，柜门带观察窗与内嵌把手，柜体和主机架采用螺栓刚性连接，走线沿机架型材内腔布设，外部仅露出操作按钮与传感接线，避免车间粉尘、飞溅的包装碎屑污染电气元件。

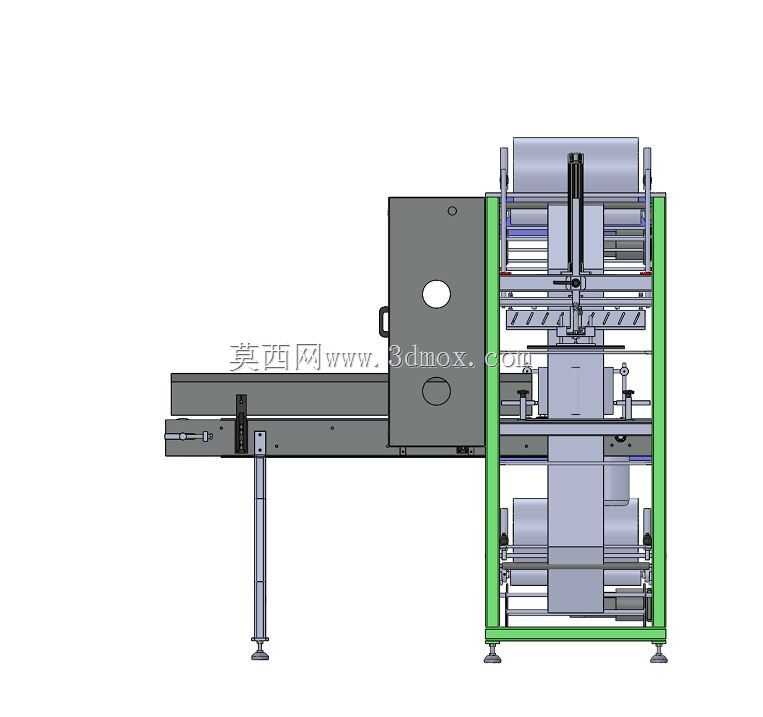

　　热收缩通道集成在机架中部封切工位后方，通道内部预留热风循环风机与加热管安装位，工件完成封切后随输送线直接进入恒温通道，膜面受热均匀收缩，不会出现局部烤焦、边角收缩不贴合的缺陷。整机框架采用方管焊接拼装结构，外侧护板分块拼装，所有运动部件外侧均设置防护栏，操作人员仅可在上下料端接触工件，封切、加热区域完全封闭，符合车间设备安全防护要求。从安装边界来看，整机长度方向沿输送线走向延伸，预留输送线进出料端各半米的操作维护空间，宽度方向包含侧置电柜与膜卷装卸空间，高度方向上层膜卷吊装位置预留足够换卷操作余量，设备就位后仅需对接电源、压缩空气即可完成调试，结构建模时所有运动副均按实际装配约束搭建，导辊转动、导轨滑动、输送线运行的干涉校验全部完成，设计人员可直接在此基础上调整封切刀幅宽、输送线长度、收缩通道尺寸，适配不同规格工件的包装需求，也可拆解为独立功能模块对接已有产线的对应工段。
